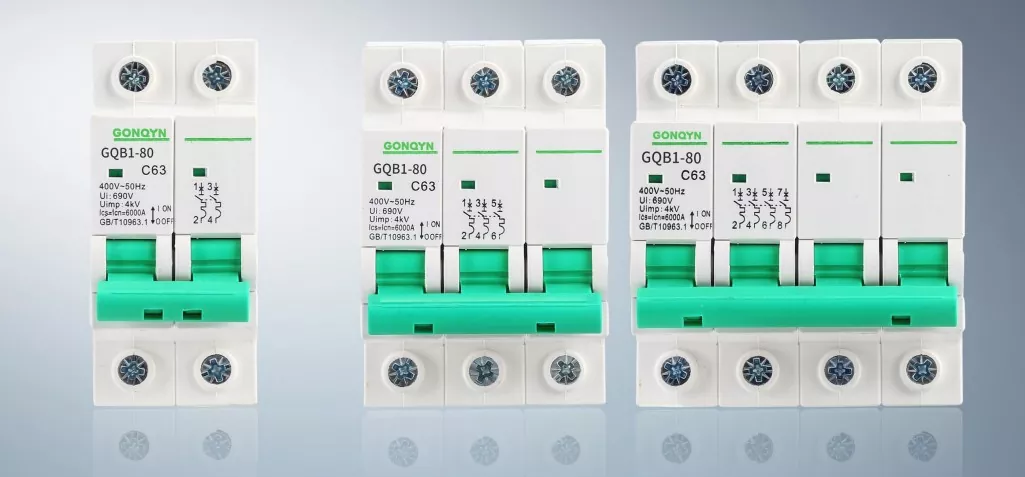

Miniatur-Leistungsschalter

Benutzen Sie immer noch den altmodischen Messerschalter? Wenn ein Stromkreis kurzgeschlossen wird oder überlastet ist, kann er sich nicht automatisch trennen und muss hilflos zusehen, wie die Drähte heiß werden, die Isolierung schmilzt und sogar ein Feuer entsteht. An den Enden von Häusern, Büros oder Fabriken stellt dieser „ungeschützte“ Zustand ein großes Sicherheitsrisiko dar.

Der Miniatur-Leistungsschalter von Junray Electrical wurde speziell zur Lösung dieses Problems entwickelt. Es ersetzt den herkömmlichen Messerschalter und fungiert als „intelligenter Wächter“ der Schaltung. Sobald es einen ungewöhnlichen Strom (z. B. Überlastung oder Kurzschluss) erkennt, löst es innerhalb kürzester Zeit automatisch aus und unterbricht die Stromversorgung. Dies schützt nicht nur teure Elektrogeräte, sondern verhindert auch das Durchbrennen von Stromkreisen und Unfälle mit Stromschlägen und bildet so eine solide Verteidigungslinie für Ihre Sicherheit und die Ihrer Familie.

Präziser Schutz und ultrakompaktes Design

Die zentrale Wettbewerbsfähigkeit des Miniatur-Leistungsschalters liegt in seinen präzisen Auslöseeigenschaften und seinem modularen Aufbau:

Doppelter Schutzmechanismus: Integrierte thermische Auslöse- und magnetische Auslösekomponenten. Die thermische Auslösung ist für den Umgang mit langfristigen Überlastungen verantwortlich, um eine Überhitzung der Leitung zu verhindern. Die magnetische Auslösung ist für die sofortige Behebung von Kurzschlüssen und die schnelle Abschaltung des Fehlers verantwortlich. Die Kombination beider sorgt für umfassende Leitungssicherheit.

Ultrakompakt und platzsparend: Es wurde speziell für die Stromverteilung an Terminals entwickelt und ist sehr klein. Es kann problemlos in Standard-PZ30-Verteilerkästen installiert werden und nimmt nur sehr wenig Platz ein. So können Sie mehr Stromkreise in dem begrenzten Verteilerkasten anordnen und das Problem des beengten Platzes perfekt lösen.

Äußerst kostengünstig: Im Vergleich zu teuren Kunststoffgehäuse-Leistungsschaltern ist der Preis des kleinen Leistungsschalters sehr vorteilhaft. Für den Schutz von Anschlussleitungen bietet es genau die richtige Leistung, sodass Sie einen Sicherheitsschutz auf Industrieniveau erhalten können, ohne viel Geld auszugeben, was die Projektkosten erheblich senkt.

Qualitätssicherung von Junray Electrical

Als professioneller Hersteller mit fundiertem technischem Fachwissen hält sich Junray Electrical bei seiner Produktion strikt an die nationalen Normen für kleine Leistungsschalter. Unsere Fabrik ist mit fortschrittlichen automatisierten Montagelinien und Testlabors ausgestattet, um sicherzustellen, dass jedes Produkt strengen Tests standhält.

Dieser Miniatur-Leistungsschalter verfügt über einen zuverlässigen Betätigungsmechanismus mit ausgeprägten Öffnungs- und Schließgefühlen. Es weist eine extrem niedrige Ausfallrate auf. Jeder Leistungsschalter wird vor Verlassen des Werks strengen Einschalt-Debugging-, Öffnungs- und Schließtests sowie Tests der Schutzeigenschaften unterzogen, um seine Stabilität und Zuverlässigkeit auch bei einem Ausschaltvermögen von 6 kA bis 10 kA sicherzustellen. Ob häufiger Betrieb oder plötzliche Ausfälle, es kann damit ruhig umgehen und bietet Ihnen dauerhafte Sicherheit.

Technische Spezifikationen

Anwendbare Szenarien

Stromverteilung im Haushalt: Schutz für Beleuchtungs- und Steckdosenstromkreise, um eine Überhitzung von Haushaltsgeräten zu verhindern.

Büro/Gemeinschaft: Stromkreise für Klimaanlagen und Bürogeräte zur Sicherstellung der täglichen Stromversorgung.

Fabrikterminals: Schutz für Kleingeräte und Steuerkreise zur Stabilisierung der Produktion.

Fallstudie zur Renovierung

I. Projektübersicht

Bei diesem Projekt geht es um die Verbesserung der elektrischen Sicherheit und die Sanierung von Wohneinheiten und Geschäften auf Straßenebene innerhalb eines älteren Wohnkomplexes. Der Anwendungsbereich umfasst Stromverteilungssysteme für Terminals, einschließlich der Verteilung von Serviceeingängen in Wohngebieten, Beleuchtung von Gemeinschaftskorridoren, Stromkreise für Ladensteckdosen, Stromkreise für Klimaanlagen und Notbeleuchtungskreise. Die vorhandenen Endschalter basierten stark auf veralteten Messerschaltern und minderwertigen generischen Miniatur-Leistungsschaltern (MCBs). Zu den Problemen gehörten eine willkürliche Modellauswahl, nicht übereinstimmende Auslösekurven, fehlende Auslösung bei Überlast oder Kurzschlüssen, häufige Fehlauslösungen und Brandgefahr durch fehlerhafte Verkabelung. Unbefugte Änderungen an der Verkabelung und übermäßige Belastungen waren häufig; Während der Hauptnutzung im Sommer kam es häufig zu Vorfällen wie überhitzten Kabeln, aufgeweichten Isolierungen und Steckdosenbränden, die ein erhebliches Risiko von Stromschlägen und Strombränden mit sich brachten und die elektrischen Sicherheitsstandards für Zivilgebäude nicht einhielten.

Um den Schutz der Klemmenverteilung zu standardisieren, elektrische Brandgefahren zu beseitigen und die Sicherheit der Benutzer zu gewährleisten, wurden alle vorhandenen Einheiten durch konforme Miniatur-Leistungsschalter (MCBs) der Standardklasse ersetzt. Um einen präzisen Überlast- und Kurzschlussschutz zu gewährleisten, wurde eine präzise Auswahl auf der Grundlage spezifischer Stromkreistypen (Beleuchtung, Steckdosen und Strom) implementiert und so das Sicherheitssystem der Terminal-Stromverteilung vollständig standardisiert.

II. Probleme vor der Renovierung

Ausfall allgemeiner Schalter und häufige Weigerung, auszulösen: Minderwertige, veraltete Leistungsschalter erfüllten nicht die Leistungsstandards für magnetische und thermische Auslösung; Sie lösten bei Kurzschlüssen oder schwerer Überlastung nicht aus, was direkt zu verbrannten Leitungen und Bränden führte.

Zufällige Auswahl und fehlende Stromkreistrennung: Beleuchtung, Steckdosen und Klimaanlagen nutzten denselben Schalter ohne separaten Schutz; Ein Fehler in einem einzelnen Stromkreis führte zu einem Totalausfall der Stromversorgung für das gesamte Gerät, was die Fehlerbehebung erschwerte.

Nicht übereinstimmende Auslösekurven und häufige Fehlauslösungen: Für Leistungslasten wurden Standardkurven vom Typ B verwendet. Motoranlaufströme verursachten häufige Fehlauslösungen und störten den normalen Stromverbrauch.

Alterung der Schalter, Überhitzung und schlechter Kontakt: Oxidierte Kontakte und lose Verbindungen in alten Schaltern führten bei längerem Volllastbetrieb zu einem übermäßigen Temperaturanstieg, was zu einer Verkohlung des Verteilerkastengehäuses und starken Gerüchen führte.

Fehlender abgestufter Schutz und niedrige Sicherheitsniveaus: Das Fehlen eines präzisen MCB-Schutzes an den Enden führte dazu, dass sich Fehler direkt auf vorgeschaltete Schalter auswirkten und leicht zu „Sympathikusauslösung“ (Auslösung vorgeschalteter Leistungsschalter) und großen Stromausfällen führten.

III. Ausrüstungskonfigurationsplan

In Übereinstimmung mit den Standards für die Stromverteilung an Terminals und den spezifischen Lasteigenschaften von Beleuchtung, Steckdosen und Stromversorgungsgeräten werden in diesem Projekt standardisierte Miniatur-Leistungsschalter (MCBs) verwendet. Diese sind genau auf die Auslösekurven vom Typ B und C abgestimmt, um einen verfeinerten, abgestuften Schutz auf der Klemmenebene zu erreichen.

Spezifikationen der Hauptausrüstung

Gerätetyp: Miniatur-Leistungsschalter (MCB) – Standard für private und gewerbliche Anwendungen

Nennspannung: AC 220 V/380 V; kompatibel mit allen Niederspannungs-Klemmenstromkreisen

Aktuelle Nennwerte: Präzise konfigurierte Optionen (10A, 16A, 20A, 25A, 32A, 63A)

Auslösekurven: Typ B (Beleuchtung/ohmsche Lasten); Typ C (Steckdosen, Klimaanlagen und induktive Lasten)

Schutzmechanismus: Doppelte Schutzstruktur mit thermischer Auslösung für Überlastung und elektromagnetischer Auslösung für Kurzschlussschutz

Strukturmerkmale: Kompakte Größe, modulare DIN-Schienenmontage, empfindliche Bruchleistung und flammhemmendes Gehäuse

Stromkreiskonfiguration: Separate Stromkreise für Beleuchtung, allgemeine Steckdosen, Klimaanlagen und Hochleistungsgeräte

Reihenpositionierung: Endstufen-Klemmenschutz, um ein Durchbrennen der Endleitungsverkabelung und -ausrüstung sowie elektrische Brände zu verhindern

IV. Konstruktions- und Anwendungs-Highlights

Präziser Stromkreisschutz und Fehlerisolierung: Unabhängiger Stromkreisschutz für Beleuchtung, Steckdosen und Stromversorgungsgeräte stellt sicher, dass ein Fehler in einem Stromkreis nur diesen bestimmten Schutzschalter auslöst, ohne die Stromversorgung des restlichen Gebäudes zu beeinträchtigen, was eine einfache Fehlerbehebung und Wartung erleichtert.

Lastangepasste Kurven verhindern Fehlauslösungen und Auslöseausfälle: Leistungsschalter vom Typ B für Beleuchtung bieten eine hohe Störfestigkeit, während Leistungsschalter vom Typ C für Leistungslasten Anlaufspitzen standhalten; Dadurch werden häufig auftretende Probleme wie häufige Fehlauslösungen oder das Ausbleiben einer Auslösung bei Fehlern effektiv gelöst.

Doppelter Auslösemechanismus für empfindlichen, zuverlässigen Schutz: Die thermische Auslösung bietet verzögerten Schutz vor leichten Überlastungen, während die elektromagnetische Auslösung sofortigen Schutz vor plötzlichen Kurzschlüssen bietet und so verschiedene Fehlerszenarien effektiv bewältigt.

Flammhemmend und explosionsgeschützt für hohe Sicherheit: Hochwertiges flammhemmendes Gehäuse und interne Lichtbogenlöschgitter verhindern Flammen oder Explosionen bei Kurzschlussfehlern und eliminieren so die Brandgefahr innerhalb des Verteilerkastens.

Modulare Installation für einfachen Betrieb und Wartung: Das standardmäßige DIN-Schienen-Design sorgt für eine übersichtliche Anordnung und klare Beschriftung und macht zukünftige Wartung, Systemerweiterung und Komponentenaustausch äußerst bequem. V. Betriebsergebnisse nach der Umrüstung

Vollständige Eliminierung elektrischer Brandgefahren: Präzise Auslösung bei Überlastung und Kurzschlüssen verhindert Überhitzung, Durchbrennen der Isolierung und Steckdosenbrände.

Deutlich verbesserte Leistungsstabilität: Die optimierte Lastanpassung sorgt dafür, dass keine Fehlauslösungen, Schalterüberhitzungen oder Lichtbögen durch lose Verbindungen entstehen.

Präzise Fehlerisolierung: Fehler in einem einzelnen Stromkreis lösen nur für diesen Stromkreis eine Stromunterbrechung aus, wodurch eine unterbrechungsfreie Stromversorgung für andere Stromkreise gewährleistet und das Benutzererlebnis erheblich verbessert wird.

Standardisierte Klemmenstromverteilung: Ein klarer hierarchischer Schutz (Upstream/Downstream) verhindert nicht selektive Auslösung oder Nichtauslösung und entspricht vollständig den abgestuften Niederspannungsschutzstandards.

Erfolgreiche Abnahme der elektrischen Sicherheit: Rationale Stromkreissegmentierung, geeignete Geräteauswahl und sensible Schutzmechanismen stellten den erfolgreichen Abschluss der Modernisierung des elektrischen Systems für den älteren Wohnkomplex sicher.

VI. Fallzusammenfassung

Miniatur-Leistungsschalter (MCBs) sind die kritischsten, am weitesten verbreiteten und grundlegendsten Schutzgeräte am Anschlussende von Niederspannungs-Stromverteilungssystemen. Sie wurden speziell zum Schutz von Beleuchtung, Steckdosen und kleinen Stromkreisen in Wohn-, Gewerbe- und Industrieumgebungen entwickelt. Vergleichende Unterscheidung: MCB (Klemmenschutz) → MCCB (Abzweigschutz) → ACB (Haupteingangsleitungsschutz). Mit ihrer kompakten Größe, ihrem sensiblen Ansprechverhalten und ihrer granularen Schaltkreissteuerung dienen MCBs als letzte Verteidigungslinie bei der Verhinderung elektrischer Brände auf Terminalebene und der Gewährleistung der persönlichen Sicherheit. Sie sind eine wesentliche Standardkomponente in allen zivilen und industriellen Energieverteilungsprojekten.

Warum Junray Electrical wählen?

Wenn Sie sich für Junray Electrical entscheiden, entscheiden Sie sich nicht nur für einen Lieferanten. Es ist die Wahl eines zuverlässigen Sicherheitspartners. Wir verfügen über ein professionelles Team von 50 Mitarbeitern, darunter 5 Vollzeit-Angebotsingenieure, die Ihnen schnelle und präzise maßgeschneiderte Dienstleistungen bieten können.

Wir versprechen eine weltweite schnelle Reaktion rund um die Uhr. Wenn Sie auf der Suche nach einem Leitungsschutzschalter sind, der Anschlussleitungen schützt und den Sicherheitsstandards entspricht, zögern Sie nicht länger. Kontaktieren Sie uns umgehend, um kostenlose technische Beratung und Angebote zu erhalten, und lassen Sie Junray Electrical ein sicheres, stabiles und effizientes Stromverteilungssystem für Sie bauen.

FAQ

Frage: Was sind die Unterschiede zwischen Leitungsschutzschaltern und Leitungsschutzschaltern mit Kunststoffgehäuse?

Antwort: Die Hauptunterschiede liegen in der Größe und den Einsatzszenarien. Der Leitungsschutzschalter ist kleiner dimensioniert und eignet sich für die Montage auf den Verteilerschienen. Es wird hauptsächlich zum Schutz von Anschlussleitungen (z. B. Haushaltsbeleuchtung und Steckdosen) verwendet und ist im Preis günstiger. Während der Leistungsschalter mit Kunststoffgehäuse größer ist und hauptsächlich zum Schutz von Hauptleitungen verwendet wird. Für den Anschlussschutz ist die Verwendung eines Leitungsschutzschalters die wirtschaftlichste und vernünftigste Wahl.

Frage: Kann dieser Leistungsschalter individuell angepasst werden?

Antwort: Ja, das kann es. Wir können den Nennstrom (6A – 63A), das Schaltvermögen (6kA – 10kA) und die Polzahl (1P – 4P) entsprechend Ihren spezifischen Anforderungen anpassen, um Ihre Anforderungen an den Schutz Ihrer Anschlussleitungen perfekt zu erfüllen.

Frage: Ist die Installation dieses Leistungsschalters kompliziert?

Antwort: Wir übernehmen ein standardisiertes Schieneninstallationsdesign. Einfach in die Normschiene des Verteilerkastens einstecken und die Zu- und Ableitungen anschließen. Es sind keine aufwändigen Werkzeuge erforderlich, was die Bauzeit deutlich verkürzt.
