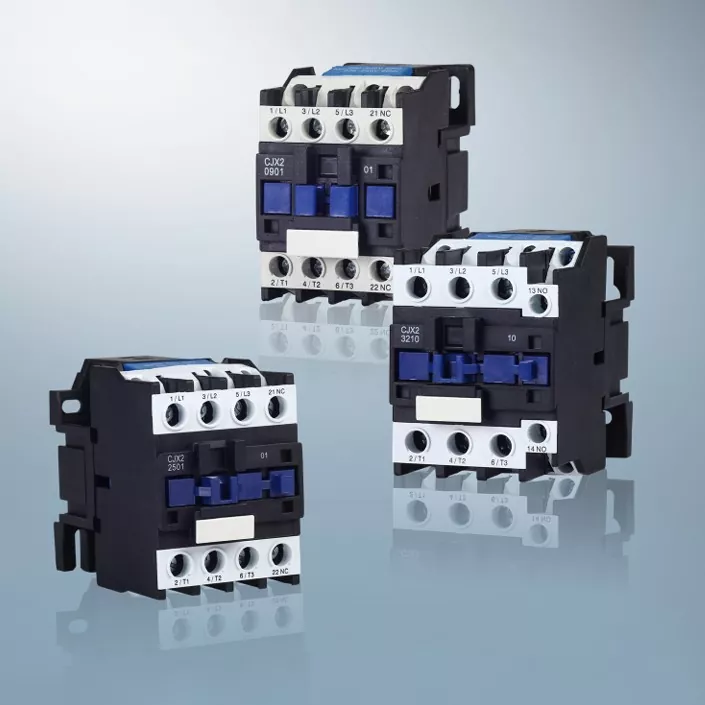

CJX2 AC-Schütz

In Szenarien wie der Steuerung von Niederspannungsmotoren, der Steuerung von Gemeinschaftsgeräten und der Steuerung von technischen Geräten weist die herkömmliche Messerschaltersteuerung viele schwer zu lösende Mängel auf: Sie kann keine Fernbedienung erreichen, und die Bediener müssen zur Bedienung vor Ort gehen, was zeitaufwändig und arbeitsintensiv ist. Es fehlen automatische Steuerungsfunktionen und es kann nicht mit einer SPS kombiniert werden, um einen automatisierten Betrieb zu erreichen, sodass moderne Steuerungsanforderungen nicht erfüllt werden können. Der Betrieb ist umständlich und die Ausfallrate ist hoch, was dazu führen kann, dass der Motor nicht normal startet oder stoppt, was sich auf die Produktion und den Gerätebetrieb auswirkt. Das AC-Schütz CJX2 wurde speziell für die Steuerung von Niederspannungsmotoren entwickelt und basiert auf einer Fern- und automatischen Steuerung. Es ersetzt herkömmliche Messerschalter vollständig, macht die Motorsteuerung komfortabler und zuverlässiger und erfüllt die Anforderungen moderner Stromverteilungssteuerungen.

Technische Spezifikationen

Ist dies ohne Vor-Ort-Einsatz möglich?

Das AC-Schütz CJX2 ermöglicht eine ferngesteuerte und automatische Doppelsteuerung. Es ist nicht erforderlich, dass Bediener vor Ort sind, um den Schalter zu betätigen. Im Kontrollraum kann man ganz einfach den Start und Stopp des Motors steuern. Gleichzeitig kann es mit einer SPS kombiniert werden, um eine automatische Steuerung des Motors zu erreichen, wodurch die Arbeitskosten erheblich gesenkt und die Steuerungseffizienz verbessert werden. Es eignet sich für moderne automatische Steuerungsszenarien und löst das Problem herkömmlicher Schalter, die eine Vor-Ort-Bedienung erfordern.

Kann es die Ausfallrate der Motorsteuerung verringern?

Das AC-Schütz CJX2 arbeitet stabil, mit präzisen und zuverlässigen Öffnungs- und Schließvorgängen. Seine Ausfallrate ist viel geringer als die von gewöhnlichen Schützen und herkömmlichen Messerschaltern. Es erfordert keine häufige Wartung und kann über einen langen Zeitraum stabil an die Anforderungen der Motorsteuerung angepasst werden, wodurch die Bedenken hinsichtlich „Ausfallanfälliger Geräte und nicht normaler Steuerung des Motors“ vollständig ausgeräumt werden und der kontinuierliche Betrieb der Geräte gewährleistet wird.

Eignet es sich zur Volumenanpassung von Schaltschränken und Verteilerkästen?

Wir verwenden ein kompaktes Design mit geringer Größe und minimalem Platzbedarf. Es nimmt nicht zu viel Platz ein und passt perfekt in Schaltschränke und Verteilerkästen. Es kann zusammen mit anderen Niederspannungs-Steuerungskomponenten installiert werden, ohne dass die Schrankgröße vergrößert werden muss. Dies spart Installationsraum und Schaltschrankkosten und löst das Problem der „großen Gerätegröße und umständlichen Installation“.

Können die technischen Parameter an unterschiedliche Motorsteuerungsanforderungen angepasst werden?

Alle Parameter des AC-Schützes CJX2 entsprechen strikt den nationalen Standards und decken verschiedene Szenarien der Anforderungen an die Steuerung von Niederspannungsmotoren ab. Es unterstützt eine flexible Anpassung und passt sich genau den Steuerungsanforderungen verschiedener Motoren an. Es besteht kein Grund zur Sorge über Parameterkonflikte oder Inkompatibilitätsprobleme. Die Nennspannung beträgt AV 380 V und passt sich perfekt an verschiedene Niederspannungs-Motorsteuerungssysteme in China an; Die Nennfrequenz beträgt 50 Hz und entspricht den Standards für heimische Stromversorgungssysteme. Der Nennstrom reicht von 10 A bis 95 A und kann je nach Größe der Motorlast flexibel gewählt werden. Es verfügt über einen elektromagnetischen Betriebsmodus mit präzisem Betrieb und schneller Reaktion. Alle Parameter entsprechen den nationalen Standards für Wechselstromschütze und gewährleisten so eine professionelle Leistung.

Kann es die Zuverlässigkeit und Lebensdauer der Steuerung erhöhen?

Junray Electrical hält sich an das ursprüngliche Qualitätsprinzip. Durch die Kombination der Nutzungseigenschaften der Niederspannungsmotorsteuerung wird professionelle Handwerkskunst eingesetzt, um den langfristig stabilen Betrieb des CJX2 AC-Schützes sicherzustellen. Durch sorgfältige Details werden Bedenken beim Kauf beseitigt und die Lebensdauer der Geräte verlängert. Es ist mit einem zuverlässigen elektromagnetischen Antriebsmechanismus ausgestattet, der zuverlässiges Öffnen und Schließen, schnelles Schalten und eine extrem niedrige Ausfallrate bietet und eine präzise und fehlerfreie Motorstart- und -stoppsteuerung gewährleistet. Es verwendet hochwertige Silberkontakte mit hervorragender Leitfähigkeit und Verschleißfestigkeit, wodurch die Lebensdauer der Geräte effektiv verlängert und die Austauschkosten gesenkt werden. Das standardisierte Führungsschienendesign ermöglicht den direkten Einbau in Schaltschränken und Verteilerkästen und sorgt so für eine komfortable Installation. Es besteht keine Notwendigkeit, die Schrankstruktur zu ändern, und die spätere Wartung ist sorgenfreier.

Welche Steuerungsanforderungen können durch die anwendbaren Szenarien abgedeckt werden?

Mit den Hauptvorteilen der automatischen Fernsteuerung, des zuverlässigen Schaltens und der kompakten Größe ist das AC-Schütz CJX2 vielseitig für verschiedene Niederspannungssteuerungsszenarien einsetzbar. Jedes Szenario kann genau den Anforderungen entsprechen und zur Standardkomponente für die Niederspannungssteuerung werden. Im Motorsteuerungsszenario eignet es sich für die Start- und Stoppsteuerung verschiedener Niederspannungsmotoren und ermöglicht eine ferngesteuerte und automatische Steuerung, um den stabilen Betrieb der Motoren sicherzustellen. im Niederspannungssteuerungsszenario eignet es sich für die Ein-Aus-Steuerung von Niederspannungskreisen mit zuverlässigem Schalten und komfortabler Bedienung; Im Community-Steuerungsszenario eignet es sich für die Steuerung verschiedener Geräte in der Community, ohne dass eine Vor-Ort-Bedienung erforderlich ist, wodurch die Verwaltungseffizienz verbessert wird. Im Engineering-Steuerungsszenario eignet es sich für die Steuerung verschiedener Geräte auf dem Engineering-Standort, ist an raue Bauumgebungen anpassbar und gewährleistet den reibungslosen Fortschritt des Projekts.

Unterstützen Sie die Anpassung an individuelle Bedürfnisse?

Als professioneller Hersteller, Zulieferer und Hersteller von CJX2-Wechselstromschützen in China hält sich Junray Electrical strikt an die nationalen Standards für Wechselstromschütze. Jedes Gerät durchläuft drei Kerntests: Power-On-Debugging, Öffnungs- und Schließtests sowie Spannungsfestigkeitstests, um sicherzustellen, dass jedes werkseitig hergestellte Gerät stabil funktionieren und die Projektabnahme reibungslos bestehen kann, wodurch Qualitätsrisiken ausgeschlossen werden. Wir unterstützen die Anpassung von Strom und Polzahl. Basierend auf Ihren Motorsteuerungsanforderungen können wir ein exklusives AC-Schütz für Sie maßschneidern. Ganz gleich, ob es sich um die Start-Stopp-Steuerung von Motoren, die Steuerung von Niederspannungsleitungen oder die Steuerung von Wohn- oder Technikgeräten handelt: Es lässt sich präzise anpassen und anpassen, sodass bei der Beschaffung keine Bedenken bestehen und bei der Nutzung mehr Sicherheit geboten wird.

Was ist der Hauptgrund?

Im Vergleich zu ähnlichen Produkten anderer Hersteller verfügen wir über ein tieferes Verständnis der Kernanforderungen der Niederspannungsmotorsteuerung und können besser auf die tatsächlichen Anliegen der Käufer eingehen. Wählen Sie Junray Electrical:

Bestätigung der professionellen Stärke: Mit langjähriger Erfahrung in der Forschung und Produktion von Niederspannungssteuergeräten verfügen wir über ein komplettes System für Forschung, Produktion und Qualitätsprüfung. Unsere Produkte erfüllen sowohl internationale als auch inländische Standards und gewährleisten so Qualität;

Klare Differenzierungsvorteile: Speziell für die Steuerung von Niederspannungsmotoren entwickelt, kann es ferngesteuert und automatisch gesteuert werden, mit zuverlässigem Öffnen und Schließen, geringer Größe und vollständigem Ersatz herkömmlicher Messerschalter, wodurch zentrale Steuerungsprobleme gelöst werden;

Maßgeschneiderte Dienste: Unterstützt die Anpassung von Strom und Polzahl, geeignet für verschiedene Szenarien;

Umfassender und aufmerksamer Service: Bieten Sie vor dem Verkauf eine professionelle Auswahlberatung, um Auswahlfehler zu vermeiden, und bieten Sie nach dem Verkauf Installations- und Inbetriebnahmeunterstützung an, um einen sorgenfreien Kauf- und Nutzungsprozess zu gewährleisten und einen reibungslosen Projektablauf zu ermöglichen.

Sofort kaufen!

Die herkömmliche Steuerung von Messerschaltern ist zeit- und arbeitsintensiv und weist hohe Ausfallraten auf. Gewöhnliche Schütze können die Anforderungen einer Fern- und Automatiksteuerung nicht erfüllen. Das AC-Schütz CJX2 löst diese Probleme jedoch perfekt. Die Fernbedienung spart Arbeitskräfte, die automatische Steuerung verbessert die Effizienz und das zuverlässige Öffnen und Schließen reduziert Ausfälle. Es ist die optimale Wahl für die Steuerung von Niederspannungsmotoren. Dieses Produkt wird direkt von Junray Electrical geliefert, ohne Preisunterschiede zwischen Zwischenhändlern. Die Qualität ist garantiert und der Preis ist günstiger. Es ist die Standardkomponente für die Niederspannungssteuerung. Kontaktieren Sie uns jetzt, um die Probleme der Motorsteuerung vollständig zu lösen, Personal- und Wartungskosten zu sparen und die Steuerungseffizienz zu verbessern!

Fallstudie zur Nachrüstung

I. Projektübersicht

Bei diesem Projekt handelt es sich um die Modernisierung des Stromverteilungssystems für eine Metallverarbeitungswerkstatt. Die Werkstatt betreibt zahlreiche Lasten, die häufige Start-Stopp-Zyklen erfordern, wie z. B. Kühlwasserpumpen, Kühlventilatoren, Staubentfernungsgeräte und kleine Luftkompressoren. Die ursprünglichen Standard-Wechselstromschütze der Budgetklasse, die hochfrequenten Schaltvorgängen und Stoßbelastungen ausgesetzt waren, litten unter Ausfällen wie Kontaktablösung, Kontaktverschweißung (Kleben), Spulendurchbrennen und Verlust der Gerätekontrolle. Es kam häufig zu Problemen wie dem Nichtstoppen der Anlage trotz gedrückter Stopptaste und versehentlichen automatischen Neustarts, was zu Anlagenschäden und Ausschuss von Werkstücken führte. Diese Probleme stellten Sicherheitsrisiken dar – einschließlich mechanischer Verletzungen und elektrischer Kurzschlüsse – und beeinträchtigten die kontinuierliche Produktion erheblich.

Um die Probleme des häufigen Durchbrennens der Schütze, des Verschweißens der Kontakte und des Steuerungsausfalls zu lösen, wurden alle Stromkreise, die häufige Start-Stopp-Vorgänge erfordern, auf hochzuverlässige Wechselstromschütze in Industriequalität umgerüstet. Um den sicheren, stabilen und kontrollierbaren Betrieb der Energieanlagen der Werkstatt zu gewährleisten, wurde außerdem ein thermischer Überlastschutz in die Steuerkreise integriert.

II. Probleme vor der Nachrüstung

Kontaktablösung/-verschweißung und Kontrollverlust: Die ursprünglichen Standardschütze hatten unzureichende Kapazitätsreserven und schwache Lichtbogenlöschfähigkeiten. Hochenergetische Lichtbögen, die während der Start-Stopp-Zyklen des Motors erzeugt wurden, führten dazu, dass sich die beweglichen und stationären Kontakte mit der Zeit verschweißten, was dazu führte, dass der Stopp nicht möglich war und die Geräte in einem beeinträchtigten Zustand arbeiteten.

Spulendurchbrennen und häufige Ausfälle: Aufgrund von Netzspannungsschwankungen und häufigem Schalten kam es zu chronischer Überhitzung der Spulen, was zu Entmagnetisierung, Durchbrennen und Rattern oder ungewöhnlichen Geräuschen durch unsicheres Einrasten führte.

Schlechte Lichtbogenlöschfähigkeit und Kurzschlussgefahr: Beim Schalten erzeugte Lichtbögen konnten nicht schnell gelöscht werden, was zu Lichtbogenbildung und Kriechstrom zwischen den Phasen führte, was zu Kurzschlussauslösungen führte.

Schlechte Leistung der Hilfskontakte: Oxidierte oder lose Hilfskontakte führten zu Fehlern bei der Start-Stopp-Rückmeldung und Fehlern in der automatischen Steuerlogik, was zu Fehlfunktionen in automatisierten Geräten führte.

Unterdimensionierte Auswahl ohne Spielraum: Die Auswahl der Originalausrüstung erfolgte ausschließlich auf der Grundlage des Nennstroms, ohne Berücksichtigung von Motoranlaufstößen; Langfristiger Volllastbetrieb beschleunigte Alterung und Ausfall. III. Ausrüstungskonfigurationsplan

Um den induktiven Lasten (z. B. Werkstattventilatoren und Wasserpumpen) und häufigen Start-Stopp-Betriebsbedingungen Rechnung zu tragen, werden bei diesem Upgrade AC-Schütze in Industriequalität (CJX2/LC1D-Serie) verwendet. Alle Stromkreise sind auf das 1,25- bis 1,5-fache des Nennlaststroms ausgelegt und verfügen über robuste Lichtbogenlöschsysteme und zuverlässige Spulen. Sie sind mit Thermorelais gekoppelt, um einen integrierten Überlastschutz zu bieten.

Spezifikationen der Hauptausrüstung

Modell: Industrielle AC-Schütze der Serie CJX2-18/25/32

Nennspannung: AC 220 V/380 V (universelle Steuerspule).

Kompatible Lasten: Dreiphasenventilatoren, Wasserpumpen, Luftkompressoren und allgemeine Stromversorgungsgeräte

Strukturmerkmale: Hauptkontakte aus Silberlegierung, leistungsstarke Lichtbogenlöschkammern, Spulen mit geringem Stromverbrauch und vibrationsbeständige Struktur

Funktionsprinzip: Die Erregung der Spule aktiviert den Hauptstromkreis. Durch die Entregung kann die Feder den Hauptstromkreis zurücksetzen und trennen, wodurch eine ferngesteuerte/automatische Start-Stopp-Steuerung ermöglicht wird.

Kapazitätsdimensionierung: Eine Größe über der Standardnennleistung ausgewählt, um Spielraum für Einschaltströme zu bieten und für häufige Start-Stopp-Vorgänge geeignet zu sein.

Integrierter Schutz: Gepaart mit thermischen Überlastrelais für sofortige Auslösung und Geräteabschaltung bei Fehlererkennung.

Steuermodi: Lokale Drucktastensteuerung, automatische Fernsteuerung und verriegelter Start-Stopp.

IV. Anwendungs-Highlights

Kontakte aus Silberlegierung (lichtbogenbeständig und schweißhemmend): Hochwertige Silberkontakte bieten eine hervorragende Leitfähigkeit, Hochtemperaturbeständigkeit und Toleranz gegenüber hohen Stromstößen und verhindern so wirksam Lichtbogenerosion und Kontaktschweißprobleme.

Leistungsstarkes Lichtbogenlöschsystem (Kurzschlussverhinderung): Spezielle Lichtbogenlöschgitter löschen Schaltlichtbögen schnell, verhindern Lichtbogenbildung und Kurzschlüsse zwischen Phasen und erhöhen so die Stromkreissicherheit.

Übergroße Auswahl (geeignet für häufiges Starten und Stoppen): Höhere Nennströme verhindern Alterung durch längeren Volllastbetrieb und widerstehen Einschaltströmen beim Motorstart, wodurch die Lebensdauer erheblich verlängert wird.

Stabile Spulenleistung (Spannungsschwankungsbeständigkeit): Das optimierte Spulendesign gewährleistet Stabilität gegenüber geringfügigen Netzschwankungen – verhindert Rattern, Überhitzung oder Verlust der magnetischen Haltekraft – und sorgt für ein reibungsloses, geräuschfreies Einrasten.

Automatisierungskompatibilität (zuverlässige Logik): Präziser Haupt- und Hilfskontaktbetrieb und stabile Rückmeldungssignale gewährleisten eine nahtlose Integration mit SPS-Automatisierung und verriegelter Start-Stopp-Logik. V. Betriebsergebnisse nach der Umrüstung

Eliminierung von Kontaktklebefehlern: Start-/Stopp-Vorgänge erfolgen klar und sauber mit vollständiger Trennung; Es gibt kein Kontaktschweißen oder Betrieb mit zugrunde liegenden Mängeln, wodurch eine 100-prozentige Kontrollierbarkeit der Ausrüstung gewährleistet ist.

Erhebliche Reduzierung der Ausfallrate: Das ganze Jahr über kam es zu keinem Schützdurchbrennen, ungewöhnlichen Geräuschen, Rattern oder Fehlfunktionen, was einen stabilen Gerätebetrieb gewährleistet.

Verhinderung von durch Lichtbögen verursachten Kurzschlüssen: Die hervorragende Lichtbogenlöschleistung stellt sicher, dass während der Start-/Stopp-Zyklen keine Lichtbögen oder Funken entstehen und das Innere des Stromverteilerschranks sauber und frei von Brandflecken bleibt.

Präzise Automatisierungssteuerungslogik: Die Start-/Stopp-Rückmeldung ist normal und die Signale sind stabil; Die Koordination der automatisierten Werkstattausrüstung ist zuverlässig und gewährleistet einen stabilen Produktionsfluss.

Erhebliche Reduzierung der Betriebs- und Wartungskosten: Der häufige Austausch von Schützen oder wiederholte Ausfallzeiten für die Wartung entfallen, wodurch die Produktionseffizienz effektiv gesteigert wird.

VI. Fallzusammenfassung

Wechselstromschütze sind zentrale Steuerungskomponenten in Niederspannungs-Stromverteilungs-, Leistungssteuerungs- und Automatisierungssystemen und werden hauptsächlich zum häufigen Schalten von Motorlasten verwendet, um eine ferngesteuerte und automatische Steuerung zu ermöglichen. Standardmäßige, preisgünstige Schütze leiden oft unter einer schwachen Lichtbogenlöschfähigkeit, schlechterer Kontaktqualität und schlechter Beständigkeit gegen häufiges Schalten, was leicht zu einem Kontrollverlust der Ausrüstung oder Kurzschlussfehlern führen kann. Der Ersatz dieser durch hochwertige Schütze in Industriequalität – ausgewählt mit geeigneten Kapazitätswerten – beseitigt das Risiko eines Ausfalls der Stromkreissteuerung vollständig. Dabei handelt es sich um das grundlegendste und kritischste Modernisierungsprojekt für die Wartung, Behebung und Modernisierung industrieller elektrischer Anlagen.
