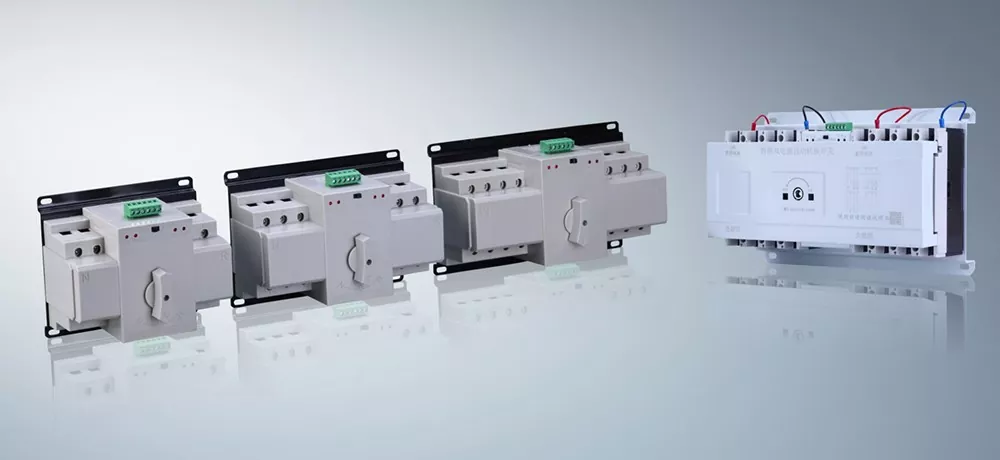

ATS Dual Power Automatic Transfer Switch-CB

Junray Electrical ATS Dual Power Automatic Transfer Switch-CB ist eine kostengünstige automatische Schaltlösung, die für Sekundärlasten wie Notbeleuchtung, Feuerabzugssysteme und allgemeine Notstromversorgung in Gewerbegebäuden, Wohnkomplexen und kleinen Fabriken entwickelt wurde. Im Gegensatz zu Transferschaltern der PC-Klasse, die teure Isolatoren ohne eingebauten Schutz verwenden, verwendet diese Lösung der CB-Klasse Standard-Leistungsschalter in Kombination mit einer intelligenten Steuerung, die sowohl Überlast-/Kurzschlussschutz als auch automatische Leistungsübertragungsfunktionen bietet. Der Nennstrom reicht von 32 A bis 800 A bei 3P/4P-Konfigurationen und verfügt über eine mechanische und elektrische Doppelverriegelung, um eine Parallelschaltung von Stromquellen zu verhindern.

Verabschieden Sie sich von hohen Kosten und Stromausfällen

Obwohl die Switching-Leistung auf PC-Ebene ausgezeichnet ist, ist der Preis hoch, was für Nicht-Kernlasten eine erhebliche Verschwendung darstellt. Und im Falle eines Stromausfalls kommen Geschäft und Leben mit einer einzigen Stromversorgung zum Stillstand. Der ATS Dual Power Automatic Transfer Switch-CB von Junray Electrical verzichtet auf die teure Trennschalterstruktur und übernimmt eine ausgereifte und wirtschaftliche Leistungsschalter-Kombinationslösung. Das bedeutet, dass Sie keine hohe Prämie zahlen müssen, um eine zuverlässige automatische Dual-Power-Schaltfunktion zu erhalten. Es bietet ein perfektes Gleichgewicht zwischen Kosten und Leistung, sodass sich normale Benutzer die „Kein Stromausfall“-Garantie leisten können und der Widerspruch zwischen einem begrenzten Budget und der Notwendigkeit einer Stromversorgung vollständig gelöst wird.

Niedrige Kosten, hohe Zuverlässigkeit

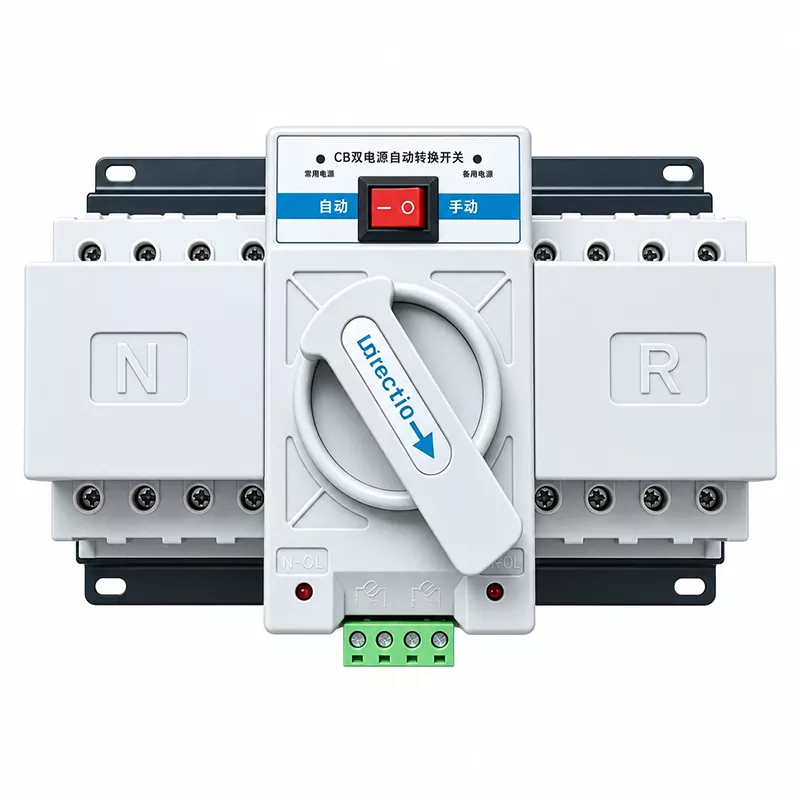

Die zentrale Wettbewerbsfähigkeit des ATS Dual Power Automatic Transfer Switch-CB liegt in seinem einzigartigen strukturellen Design „Leistungsschalter + Controller“:

Hohe Kosteneffizienz: Im Vergleich zu PC-Level-Produkten nutzt die CB-Level-Lösung standardisierte kunststoffummantelte Leistungsschalter als Aktuator, wodurch die Herstellungskosten deutlich gesenkt werden. Für normale Lasten, die kein Umschalten im Millisekundenbereich erfordern (z. B. Beleuchtung, Steckdosen und normale Stromversorgung), ist dies die kostengünstigste Wahl.

Doppelte Schutzfunktionen: Dies ist ein wesentliches Highlight, das es vom PC-Niveau unterscheidet. Da der Leistungsschalter als Hauptschalter dient, verfügt er über Überlast- und Kurzschlussschutzfunktionen. Unabhängig davon, ob es sich um die Hauptstromversorgung oder die Notstromversorgung handelt: Sobald in der Leitung ein abnormaler Strom auftritt, löst der Schutzschalter automatisch aus, um den Fehler zu unterbrechen und so ein Durchbrennen der Leitung und Schäden an der Ausrüstung zu verhindern, gleichbedeutend damit, dass beide Stromquellen einen „kugelsicheren Schutz“ erhalten.

Automatische lückenlose Überwachung: Mit einem internen intelligenten Controller überwacht es die Netzspannung in Echtzeit. Wenn der Netzstrom ausfällt, eine Phase fehlt oder die Spannung abnormal ist, kann der Schaltmechanismus automatisch gestartet werden, um die Last auf die Notstromversorgung zu übertragen und so eine unterbrechungsfreie Stromversorgung sicherzustellen. Obwohl die Umschaltzeit etwas länger ist als auf PC-Ebene, erfüllt sie die Anforderungen der meisten zivilen und kommerziellen Szenarien vollständig.

Professionelle Fertigung

Als professioneller Hersteller mit fundiertem technischem Fachwissen hält sich Junray Electrical bei seiner Produktion strikt an die nationalen Standards für automatische Transferschalter mit doppelter Leistung auf CB-Ebene. Unsere Fabrik ist mit einer ausgereiften Montagelinie für Leistungsschalter und einer intelligenten Controller-Testplattform ausgestattet, um sicherzustellen, dass jedes Produkt robust und langlebig ist.

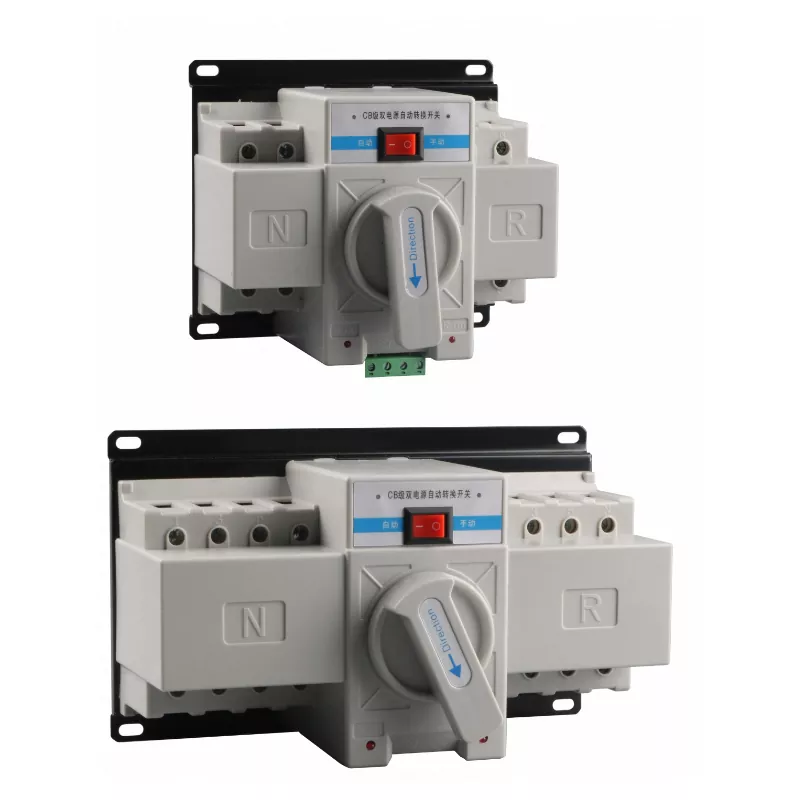

Dieser ATS Dual Power Automatic Transfer Switch-CB verfügt über zuverlässige mechanische und elektrische Verriegelungen für doppelten Schutz und verhindert Kurzschlüsse, die durch den gleichzeitigen Anschluss der beiden Stromquellen verursacht werden. Jeder Schalter wird vor Verlassen des Werks einem strengen Power-On-Debugging, Schaltlogiktest und Schutzcharakteristiktest unterzogen, um einen stabilen Betrieb in einem breiten Strombereich von 32 A bis 800 A zu gewährleisten und Ihnen über einen langen Zeitraum einen zuverlässigen Leistungsschaltdienst zu bieten.

Technische Spezifikationen

Anwendbare Szenarien

Stromverteilung in Geschäften: Convenience-Stores, Restaurants usw., die eine doppelte Stromversorgung benötigen, aber über begrenzte Budgets verfügen.

Kleine Wohngebiete: Beleuchtung für Wohngebäude, Hausverwaltung etc. für Nebenlasten.

Kleine Fabriken: Hilfsstromversorgung für unkritische Produktionslinien.

Kleine Photovoltaikanlagen: Netzanschluss für Netzstrom und Photovoltaik-Stromerzeugungsanlagen.

Unsere Zertifizierungen

Junray Electrical ist ein zertifizierter Hersteller mit einem umfassenden Qualitätssicherungssystem. Zu unseren wichtigsten Zertifizierungen gehören:

ISO 9001 – Internationale Zertifizierung des Qualitätsmanagementsystems, die eine gleichbleibende Produktqualität und kontinuierliche Verbesserung gewährleistet.

CE – Konformität mit europäischen Gesundheits-, Sicherheits- und Umweltschutzstandards, wodurch unsere Produkte auf den EU-Markt gelangen können.

CCC – China Compulsory Certification, obligatorisch für elektrische Produkte, die auf dem chinesischen Markt verkauft werden.

CQC – China Quality Certification, das die Einhaltung nationaler Standards für elektrische Sicherheit und Leistung nachweist.

CNAS – China National Accreditation Service für Konformitätsbewertung, Validierung unserer internen Test- und Kalibrierungsfähigkeiten.

Alle ATS Dual Power Automatic Transfer Switches werden in Übereinstimmung mit den geltenden Standards dieser Zertifizierungen hergestellt und getestet, um zuverlässige Leistung, gleichbleibende Qualität und eine reibungslose Projektabnahme zu gewährleisten.

Garantie und Kundendienst

Standardgarantie: 24 Monate ab Inbetriebnahmedatum.

Garantieverlängerung: Optionale Garantieverlängerung auf bis zu 60 Monate auf Anfrage möglich.

Technischer Support: 7×24 Stunden globale schnelle Reaktion. Unser Team bietet technische Fernberatung während der Installation und Inbetriebnahme und beantwortet alle technischen Anfragen innerhalb von 24 Stunden.

Ersatzteile: Gängige Ersatzteile sind für einen schnellen Versand verfügbar, um Ausfallzeiten der Ausrüstung zu minimieren.

Überblick über Retrofit-Projekte

I. Projekthintergrund

Bei diesem Projekt handelt es sich um die Nachrüstung der Niederspannungs-Stromverteilung eines städtischen Gewerbekomplexes. Das Gebäude beherbergt kritische Verbraucher der Stufe 2, darunter Einzelhandelsgeschäfte, öffentliche Beleuchtung, Feuerabzugssysteme, Notfallevakuierungssysteme und Räume für Niederspannungsgeräte. Das ursprüngliche Verteilungssystem basierte auf einer einzigen Stromeinspeisung ohne Notstromübertragungsmechanismus. Infolgedessen führten Netzwartungen, Leitungsfehler oder kurzzeitige Spannungsabfälle zu einem vollständigen Stromausfall im gesamten Abschnitt, was zu plötzlichen Geräteabschaltungen, Ausfällen von Brandschutzsystemen, Einklemmen von Aufzügen und Unterbrechungen bei der Überwachungsaufzeichnung führte. Diese Probleme stellten erhebliche Risiken für den Brandschutz dar und erfüllten nicht die Standards für die Notstromversorgung von Gewerbegebäuden.

Um eine unterbrechungsfreie Stromversorgung für den Brandschutz und öffentliche Notlasten zu gewährleisten, werden in allen Notverteilerkästen und Feuerstromschränken automatische Umschalter (ATS) der CB-Klasse installiert. Diese Einheiten nutzen eine Konfiguration mit zwei Leistungsschaltern, um eine automatische Umschaltung zwischen Haupt- und Notstromquelle zu ermöglichen und so eine nahtlose Übertragung bei Ausfällen und die Einhaltung von Brandschutzvorschriften und kommerziellen Betriebsstandards zu gewährleisten.

II. Probleme vor der Nachrüstung

Einzelne Stromquelle ohne Redundanz; Stromausfall führt zu sofortiger Abschaltung: Mangelnde Notstromschaltung führte dazu, dass Netzschwankungen oder Leitungsfehler zu einem sofortigen Stromausfall bei Notbeleuchtung, Rauchabzugsventilatoren und Überwachungssystemen führten.

Nicht konforme Brandschutzsysteme: Den Brandschutzventilatoren und der Notbeleuchtung fehlte die automatische Notstromversorgung, was einen Verstoß gegen den „Code für die Brandschutzstromversorgung in Gebäuden“ darstellte und die Brandschutzinspektionen nicht bestand.

Hohes Risiko und langsame Geschwindigkeit des manuellen Umschaltens: Das Fehlen automatischer Übertragungsgeräte erforderte ein manuelles Umschalten bei Ausfällen; Langsame Reaktionszeiten machten es unmöglich, plötzliche Stromausfälle effektiv zu bewältigen.

Kurzfristige Spannungsschwankungen führten zu Geräteausfällen: Netzspannungseinbrüche und kurzzeitige Ausfälle führten zu Neustarts von Niederspannungsgeräten, Datenverlust und häufigen Fehlfunktionen kommerzieller Geräte.

Fehlender Überlast- und Kurzschlussschutz; schlechte Sicherheit: Herkömmliche Übertragungsgeräte schalteten ohne Schutz, konnten fehlerhafte Schaltkreise nicht automatisch isolieren und es bestand die Gefahr kaskadierender Auslösungen.

III. Ausrüstungskonfigurationsplan

Basierend auf den Stromversorgungseigenschaften der Lasten der Stufe 2 des Gewerbekomplexes, den Brandschutzbestimmungen und Budgetüberlegungen wurden für das gesamte Projekt automatische Netzumschalter der CB-Klasse ausgewählt. Diese Einheiten verfügen über eine Konfiguration, die zwei Miniatur-Leistungsschalter mit mechanischer und elektrischer Verriegelung kombiniert und sowohl Schutz- als auch Schaltfunktionen bietet, die für Brandabzugssysteme, Notbeleuchtung und allgemeine Notstromlasten geeignet sind.

Wichtige Gerätespezifikationen

Modell: Automatischer Transferschalter (ATS) der CB-Klasse (Leistungsschalter-basierter ATS)

Nennspannung: AC 380 V/220 V (Niederspannungs-Stromverteilungssysteme)

Nennstrom: 63 A–125 A (geeignet für Notstrom- und Beleuchtungslasten auf mehreren Gebäudegeschossen)

Aufbau: Konfiguration mit zwei Leistungsschaltern und integriertem Überlast- und Kurzschlussschutz

Umschaltmodus: Konfigurierbar für „Automatische Übertragung/Auto-Wiederherstellung“ oder „Automatische Übertragung/Nicht-Auto-Wiederherstellung“

Verriegelung: Mechanische Zwangsverriegelung plus elektrische Verriegelung (verhindert paralleles Kurzschließen der beiden Stromquellen)

Schaltzeit: 0,5–2 Sekunden (erfüllt die unterbrechungsfreien Anforderungen für Standard-Notlasten)

Kompatible Lasten: Brandschutzlasten der Klasse II, Notbeleuchtung, Abgasanlagen, Stromversorgung in Einkaufszentren und Niederspannungs-/ELV-Systeme

IV. Konstruktions- und Anwendungs-Highlights

Integrierter Leistungsschalterschutz (hohe Sicherheit): Der Hauptvorteil des ATS der CB-Klasse ist sein integrierter MCB-Schutz mit automatischer Auslösung bei Überlast und Kurzschlüssen; Es schützt vor Fehlern vor dem Schalten und verhindert so die Fehlerausbreitung.

Doppelte mechanische und elektrische Verriegelung (eliminiert parallele Risiken): Stellt sicher, dass die beiden Stromquellen niemals gleichzeitig schließen können, wodurch das Risiko paralleler Kurzschlüsse strukturell eliminiert wird.

Kostengünstig (geeignet für Lasten der Klasse II): Geringere Kosten und einfachere Wartung im Vergleich zu integrierten ATS-Einheiten der PC-Klasse; Ideal für Notlasten der Klasse II in Einkaufszentren, Gewerbegebäuden und Fabriken.

Automatische Spannungserkennung und intelligentes Schalten: Erkennt automatisch Spannungsverlust, Unterspannung oder Phasenausfall in der Hauptversorgung; Schaltet schnell auf die Backup-Quelle um und stellt die Verbindung automatisch wieder her, wenn die Hauptstromversorgung wiederhergestellt ist – was einen völlig unbeaufsichtigten Betrieb ermöglicht.

Universelle Installation und einfache Nachrüstung: Die modulare Schrankinstallation erfordert keine Änderungen an der Hauptstromkreisstruktur und eignet sich daher für die Nachrüstung älterer Schränke oder das Hinzufügen von Notstromverteilungssystemen.

V. Betriebsleistung nach der Umrüstung

Automatische Umschaltung bei Stromausfällen (keine Unterbrechung für Notlasten): Notbeleuchtung, Rauchabzugsventilatoren und Überwachungssysteme arbeiten bei Netzflackern oder wartungsbedingten Ausfällen ohne Stromausfall oder Systemabschaltung weiter.

Automatischer Fehlerschutz (verhindert die Ausbreitung): Im Falle eines Kurzschlusses oder einer Überlastung im Zweigstromkreis löst der Schutzschalter zuerst aus, um Schutz zu bieten und sicherzustellen, dass die vorgeschaltete Stromversorgung und andere Stromkreise unbeeinträchtigt bleiben. Vollständig konform mit den Brandschutz-Abnahmenormen: Die Logik für die Brandschutz-Notstromversorgung ist umfassend und der Schaltmechanismus ist zuverlässig, sodass die spezielle Abnahmeprüfung für Brandschutz-Elektroanlagen erfolgreich bestanden wird.

Stabiler Betrieb ohne Fehlbedienungen oder Unterlassungen: Bei mehreren Netzschwankungs- und Stromausfalltests erfolgte ein präzises Schalten, ohne dass es zu fehlerhaften Schaltvorgängen, mechanischen Blockaden oder Überhitzungsfehlern kam.

Niedrige Betriebs- und Wartungskosten und hohe Kosteneffizienz: Verfügt über eine einfache Struktur, eine niedrige Ausfallrate und universelle Teilekompatibilität, wodurch die langfristigen Wartungs- und Austauschkosten erheblich gesenkt werden.

VI. Fallzusammenfassung

Dual-Power-Transfer-Geräte der CB-Klasse sind die Standardwahl für sekundäre Notlasten, allgemeine Brandschutzlasten und die Notstromverteilung in Gewerbegebäuden und Einkaufszentren. Es besteht aus zwei Leistungsschaltern und verfügt über einen integrierten Schutz, die Fähigkeit, Fehlerströme zu unterbrechen, und ein hohes Kosten-Leistungs-Verhältnis. Es unterscheidet sich von Geräten der PC-Klasse (bei denen es sich um eine integrierte Einheit ohne eingebauten Schutz handelt, die eine schnellere Umschaltung ermöglicht und für Primärlasten verwendet wird). Aufgrund der ausgewogenen Kombination aus Sicherheit und Kosteneffizienz sind Geräte der CB-Klasse die am weitesten verbreitete und zuverlässigste Wahl für Abnahmeinspektionen bei der Notstromverteilung von Gebäuden, die Nachrüstung alter Systeme und die Modernisierung von Brandschutzsystemen.

FAQ

F: Was ist der Hauptunterschied zwischen Dual-Netzteilen auf CB-Ebene und PC-Ebene?

A: Der Hauptunterschied liegt in den Schutzfunktionen und dem Preis. CB-Level (wie dieses Produkt) besteht aus Leistungsschaltern und ist mit Überlast- und Kurzschlussschutz ausgestattet. Es ist günstiger und für allgemeine Lasten geeignet; Die PC-Ebene besteht aus Trennschaltern und verfügt nicht über die Fähigkeit zum Kurzschlussschutz (erfordert eine externe Sicherung); Es hat eine schnellere Schaltgeschwindigkeit, ist teurer und für Kernlasten geeignet. Für die meisten gewöhnlichen Szenarien ist die CB-Ebene die kostengünstigste Wahl.

F: Kann dieser Schalter in einen gewöhnlichen Verteilerschrank eingebaut werden?

A: Der ATS Dual Power Automatic Transfer Switch-CB verfügt über ein standardisiertes Strukturdesign mit kompakter Größe und geringem Platzbedarf. Es kann problemlos in Standardverteilerkästen oder Schaltschränken installiert werden, und die Installationsmethode ähnelt der eines normalen Leistungsschalters, was sehr praktisch ist.

F: Werden benutzerdefinierte Strom- und Polzahlen unterstützt?

A: Ja. Wir können Stromstärken im Bereich von 32 A bis 800 A entsprechend Ihren Projektanforderungen sowie Polkonfigurationen von 3P oder 4P anpassen, um Ihre Anforderungen an die doppelte Leistungsschaltung perfekt zu erfüllen.
