Wie kann ein wasserdichter Cthw6-Stromtransformator für den Außenbereich die Niederspannungsüberwachung vereinfachen?

Junray Electricalstellt die herCthw6 Wasserdichter Stromwandler für den Außenbereichfür die Nachrüstung der Niederspannungs-Stromverteilung, Energieüberwachung, Messung und Schutzanwendungen. Seine Split-Core-Struktur ermöglicht die Installation um vorhandene Kabel oder Sammelschienen herum, ohne dass Leiter durchtrennt werden müssen, was dazu beiträgt, die Installationszeit zu verkürzen und unnötige Stromunterbrechungen zu vermeiden.

Ein Stromwandler ist eine wichtige Sensorkomponente zur Messung und Überwachung des elektrischen Stroms in Verteilungssystemen. Bei bestehenden Anlagen kann die Installation herkömmlicher Transformatoren mit geschlossenem Kern jedoch eine Kabeltrennung, das Entfernen der Sammelschienen oder geplante Abschaltungen erfordern. Das CTHW6-Design begegnet diesen Herausforderungen mit einer Open-Close-Split-Core-Struktur, einem hochpräzisen Magnetkern, einem isolierten, flammhemmenden Gehäuse und einem wasserdichten Verbindungsdesign. Aufgrund dieser Eigenschaften eignet es sich für Industrieanlagen, Gewerbegebäude, Verteilerschränke, Photovoltaikanlagen, Energiespeicheranwendungen und Ladeinfrastruktur für Elektrofahrzeuge, bei denen eine zuverlässige Stromerfassung und eine bequeme Nachrüstungsinstallation wichtig sind.

Inhaltsverzeichnis

1. Was ist ein wasserdichter Stromwandler Cthw6 für den Außenbereich?
2. Warum ist das Split-Core-Design für die Nachrüstung der Stromverteilung wichtig?
3. Welche Hauptfunktionen unterstützen eine zuverlässige Strommessung?
4. Technische Features von Cthw6 auf einen Blick
5. Wie wird der Transformator installiert?
6. Wo kann der Transformator eingesetzt werden?
7. Was sollten Käufer vor der Auswahl beachten?
8. Was zeigt eine echte Retrofit-Anwendung?
9. Häufig gestellte Fragen

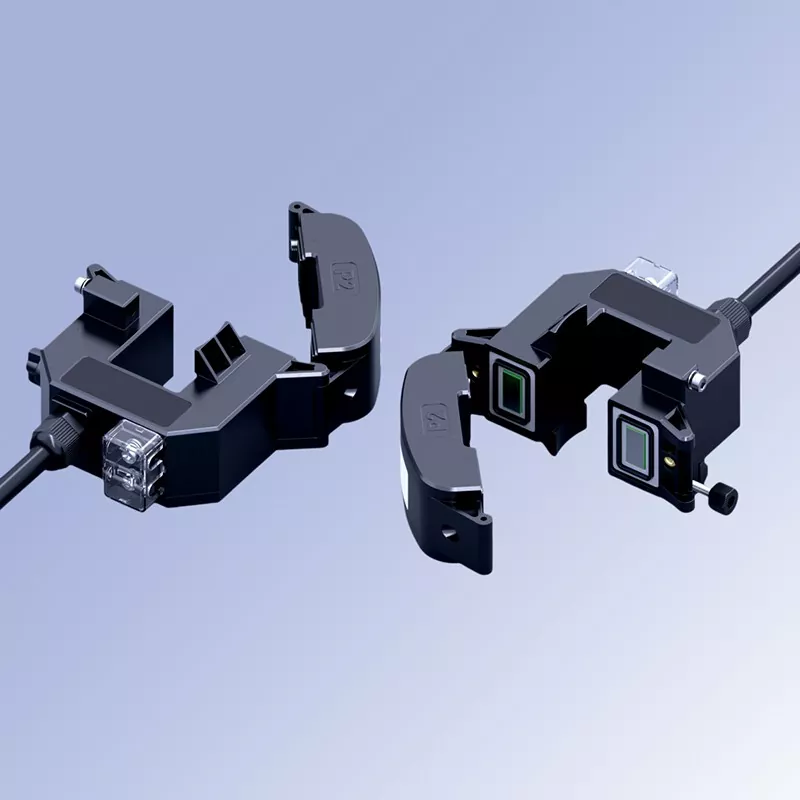

Was ist ein wasserdichter Stromwandler Cthw6 für den Außenbereich?

Ein Stromwandler, allgemein CT genannt, wandelt einen hohen Primärstrom in einen kleineren Sekundärstrom um, der sicher von Messgeräten, Überwachungsklemmen oder Schutzgeräten gemessen werden kann. In Niederspannungsverteilungssystemen können Betreiber dadurch nützliche elektrische Daten erhalten, ohne empfindliche Messgeräte direkt an den vollen Primärstrom anzuschließen.

Die CTHW6-Serie wurde speziell für Anwendungen entwickelt, bei denen bestehende Stromkreise überwacht oder modernisiert werden müssen. Im Gegensatz zu herkömmlichen Solid-Core-Transformatoren kann die Split-Core-Konstruktion geöffnet und um ein vorhandenes Kabel oder eine Stromschiene geklemmt werden. Dies macht es besonders nützlich, wenn die elektrische Infrastruktur bereits in Betrieb ist und eine umfangreiche Neuverkabelung unerwünscht ist.

Die Outdoor-orientierte Konstruktion kombiniert außerdem ein isoliertes technisches Kunststoffgehäuse mit interner Epoxidverkapselung und einem wasserdichten Kabelanschluss. Diese Konstruktionselemente tragen dazu bei, dass der Transformator Feuchtigkeit, Staub, Temperaturschwankungen und anderen Bedingungen standhält, die in Verteilungsgeräten und Außeninstallationen auftreten.

Warum ist das Split-Core-Design für die Nachrüstung der Stromverteilung wichtig?

Bei Retrofit-Projekten gelten andere Anforderungen als bei neuen Elektroinstallationen. Wenn ein neuer Verteilerschrank zusammengebaut wird, können Ingenieure Platz reservieren und herkömmliche Durchgangstransformatoren installieren, bevor sie mit Strom versorgt werden. Eine bestehende Einrichtung verfügt möglicherweise nicht über diese Flexibilität.

Bei der herkömmlichen Installation können Leiter getrennt oder Sammelschienen demontiert werden. Abhängig von der Anlage kann dies zu Produktionsunterbrechungen, zusätzlichem Arbeitsaufwand und einer komplizierten Ausfallkoordination führen. Ein Split-Core-Transformator bietet einen anderen Ansatz: Das Gehäuse öffnet sich, der Leiter wird durch die Öffnung positioniert und das Gehäuse wird geschlossen und verriegelt.

Wichtige Vorteile einer Nachrüstung

• Reduzierte Installationsunterbrechung:Bestehende Kabel müssen für die Split-Core-Installationsmethode nicht zerschnitten werden.
• Schnellere Feldinstallation:Die Open-Close-Struktur vereinfacht die Positionierung um vorhandene Leiter herum.
• Geringerer Änderungsbedarf:Bestehende Verteilungslayouts können beibehalten werden, anstatt aufwändig umgebaut zu werden.
• Flexible Überwachungs-Upgrades:In bestehende Schaltkreise kann eine zusätzliche Strommessung integriert werden.
• Bessere Eignung für Betriebsanlagen:Dies ist nützlich, wenn die Minimierung geplanter Ausfallzeiten eine wichtige Projektanforderung ist.

Bei sicherheitskritischen elektrischen Arbeiten sollte die Installation immer von entsprechend qualifiziertem Personal unter Einhaltung der geltenden elektrischen Sicherheitsverfahren durchgeführt werden. Ein Split-Core-Design verbessert den Installationskomfort, macht aber sichere Arbeitspraktiken nicht überflüssig.

Welche Hauptfunktionen unterstützen eine zuverlässige Strommessung?

Hochpräziser Magnetkern

Der Transformator verwendet einen kornorientierten Siliziumstahlkern, der eine hohe magnetische Permeabilität, geringe magnetische Verluste und einen breiten linearen Betriebsbereich bietet. Die Produktinformationen spezifizieren die Messgenauigkeit der Klasse 0,5/0,5S und unterstützen Anwendungen, bei denen stabile Stromdaten für Messung und Überwachung erforderlich sind.

Sichere mechanische Verriegelung

Nachdem der Leiter in der Öffnung positioniert ist, werden die beiden Gehäuseteile geschlossen und mit einer Verschlussschraube gesichert. Der richtige Verschluss trägt dazu bei, eine konsistente Ausrichtung des Magnetkerns aufrechtzuerhalten, was für die Stabilität der Messung wichtig ist.

Flammhemmendes isoliertes Gehäuse

Das Gehäuse ist aus hochfestem, flammhemmendem technischen Kunststoff gefertigt. Die interne vakuumgegossene Epoxidverkapselung bietet zusätzlichen Schutz vor Feuchtigkeit, Staub und Korrosion und verbessert gleichzeitig die Isolationsleistung.

Eindeutige Polaritätserkennung

P1/P2-Markierungen und Sekundärklemmen-Polaritätsanzeigen sind deutlich auf dem Produkt gekennzeichnet. Dies hilft Technikern, die primären und sekundären Verbindungen während der Installation und Inbetriebnahme korrekt herzustellen.

Wasserdichte Kabelverbindung

Am Ausgangsanschluss ist eine wasserdichte Kabelverschraubung integriert. Bei Installationen im Freien oder bei besonders hoher Luftfeuchtigkeit kann eine zusätzliche Abdichtung an den Kabelanschlüssen den Umweltschutz weiter verbessern.

Technische Features von Cthw6 auf einen Blick

Käufer sollten vor der Bestellung das erforderliche Transformationsverhältnis, die Aperturabmessungen, den Leitertyp, die Genauigkeitsklasse, die Installationsumgebung und die sekundären Ausgangsanforderungen bestätigen. Je nach Projektanforderungen können auch kundenspezifische, nicht standardmäßige Spezifikationen besprochen werden.

Wie wird der Transformator installiert?

Das Open-Close-Design soll die Installation vor Ort einfacher machen. Eine typische Installationssequenz umfasst die folgenden Schritte:

1. Lösen Sie die seitliche Feststellschraube und öffnen Sie das Transformatorgehäuse.
2. Positionieren Sie das Kabel oder die Stromschiene durch die Mitte der Öffnung.
3. Stellen Sie sicher, dass der Leiter richtig zentriert ist und das Gehäuse nicht behindert.
4. Schließen Sie das Ober- und Unterteil und ziehen Sie die Verschlussschraube fest an.
5. Öffnen Sie die transparente Klemmenabdeckung und schließen Sie die Sekundärverkabelung entsprechend der Polaritätsmarkierungen an.
6. Überprüfen Sie vor der Inbetriebnahme den mechanischen Verschluss, die Verkabelung, die Isolierung und das Messsignal.

Ein wichtiger Sicherheitspunkt besteht darin, dass der Sekundärstromkreis eines Stromwandlers nicht offen bleiben sollte, während der Primärleiter unter Spannung steht. Eine offene Sekundärseite kann eine gefährliche Spannung erzeugen. Qualifizierte Elektrofachkräfte sollten daher bei der Installation, Prüfung und Wartung die Anweisungen des Herstellers und die geltenden elektrischen Sicherheitsanforderungen befolgen.

Wo kann der Transformator eingesetzt werden?

Durch die Kombination aus Split-Core-Installation und Umweltschutz eignet sich der CTHW6 für ein breites Spektrum elektrischer Niederspannungsüberwachungsanwendungen.

Industrielle Energieüberwachung

Produktionslinien, Pumpen, Lüfter, Kompressoren, Werkzeugmaschinen und andere elektrische Verbraucher können durch Strommessung überwacht werden. Diese Daten können die Analyse des Gerätebetriebs und das Energiemanagement unterstützen.

Handels- und Bauvertrieb

Bürogebäude, Gewerbekomplexe, Krankenhäuser und Rechenzentren verfügen häufig über mehrere Zweigstromkreise, die überwacht werden müssen. Split-Core-Transformatoren können die Aufrüstung bestehender Verteilungssysteme vereinfachen.

Intelligente Stromverteilung

Der Transformator kann in Multifunktions-Leistungsmesser, intelligente Überwachungsterminals und andere elektrische Überwachungsgeräte integriert werden, um die Erfassung aktueller Daten und die Fernüberwachung zu unterstützen.

Infrastruktur für erneuerbare Energien und Elektrofahrzeuge

An das Photovoltaiknetz angeschlossene Schaltschränke, Energiespeichersysteme und die Ladeinfrastruktur für Elektrofahrzeuge erfordern möglicherweise eine Strommessung zur Betriebsüberwachung und zum Schutz. Das geeignete CT-Verhältnis und die mechanischen Abmessungen sollten entsprechend der tatsächlichen Schaltung ausgewählt werden.

Nachrüstung des Verteilungssystems

Ein besonders relevanter Anwendungsfall sind veraltete Elektroinstallationen. Anstatt einen gesamten Verteilerschrank neu zu entwerfen, können Ingenieure mithilfe einer geeigneten Split-Core-Konfiguration eine Stromüberwachung für ausgewählte Stromkreise hinzufügen.

Was sollten Käufer vor der Auswahl beachten?

Bei der Auswahl eines Stromwandlers sollte man sich zunächst an den elektrischen und mechanischen Anforderungen des Zielstromkreises orientieren und nicht nur ein Modell aufgrund seines Aussehens auswählen. Folgende Punkte sollten vor der Beschaffung bestätigt werden:

• Primärstrom:Bestätigen Sie den normalen und maximalen Strom des Stromkreises.
• Aktuelles Verhältnis:Passen Sie das CT-Verhältnis an das Messgerät, das Überwachungsgerät oder das Schutzsystem an.
• Blendengröße:Stellen Sie sicher, dass das Kabel oder die Sammelschiene ungehindert durch die Öffnung geführt werden kann.
• Leiterkonfiguration:Prüfen Sie, ob bei der Installation ein Rundkabel oder eine rechteckige Stromschiene verwendet wird.
• Genauigkeitsanforderung:Bestimmen Sie, ob das Projekt eine standardmäßige Messgenauigkeit oder eine speziellere Messspezifikation erfordert.
• Umgebungsbedingungen:Berücksichtigen Sie Außeneinwirkung, Feuchtigkeit, Staub, Temperatur, Vibration und mögliche chemische Kontamination.
• Sekundäranschluss:Bestätigen Sie die Anschlusskonfiguration und Polaritätsanforderungen des angeschlossenen Geräts.
• Einbauraum:Stellen Sie sicher, dass ausreichend Freiraum zum Öffnen und Verriegeln des Split-Core-Gehäuses vorhanden ist.

Ein zuverlässiger Lieferant sollte in der Lage sein, auf der Grundlage dieser Parameter Unterstützung bei der Modellauswahl zu leisten. Dies ist besonders wertvoll für Retrofit-Projekte mit vielen verschiedenen Kabelgrößen oder Schaltkreisnennwerten.

Was zeigt eine echte Retrofit-Anwendung?

Ein dokumentiertes Retrofit-Projekt, an dem eine Präzisionshardware- und Spritzgussfabrik in Dongguan beteiligt war, verdeutlicht den praktischen Wert von Stromwandlern mit geteiltem Kern. Die Anlage umfasste 86 Niederspannungsverteilerkreise für Spritzguss, Stanzen, Formenbearbeitung, Kühlung, Heben, Beleuchtung und andere Lasten.

Dem bestehenden System fehlte eine angemessene Überwachung des Abzweigstromfehlerstroms. Herkömmliche Nachrüstmethoden hätten umfangreiche Leitermodifikationen und Produktionsstillstände erfordert. Das Projekt verwendete daher zu öffnende Split-Core-Transformatoren, die entsprechend den Leiterabmessungen ausgewählt wurden.

Den von Junray Electrical veröffentlichten Projektinformationen zufolge wurden die Installation und Inbetriebnahme aller 86 Einheiten in fünf Tagen abgeschlossen. Anschließend ermöglichte das System eine Fehlerstromüberwachung auf Zweigebene, wodurch abnormale Stromkreise schneller erkannt werden konnten. Das Projekt berichtete außerdem, dass die Fehlerbehebungszeit nach der Umrüstung von durchschnittlich 3,5 Stunden auf weniger als 20 Minuten gesunken sei.

Dieses Beispiel verdeutlicht ein wichtiges Prinzip für die Elektro-Nachrüstungsplanung: Der Wert eines Stromwandlers ist nicht auf seine Messfunktion beschränkt. Installationsmethode, Umweltbeständigkeit, Kompatibilität mit Überwachungsgeräten und Wartbarkeit können alle die Gesamteffektivität eines Verteilungs-Upgrades beeinflussen.

Weitere Produktinformationen finden Käufer auf der Produktseite des wasserdichten Stromwandlers Cthw6 für den Außenbereich und in der Palette der Messwandler von Junray Electrical für unterschiedliche elektrische Überwachungsanforderungen.

Häufig gestellte Fragen

Was ist der Hauptvorteil eines CTHW6-Stromwandlers mit geteiltem Kern?

Sein Hauptvorteil bei der Installation ist die Offen-Schließ-Struktur, die es ermöglicht, den Transformator um ein vorhandenes Kabel oder eine Stromschiene herum zu positionieren, ohne den Leiter zu durchtrennen. Dies macht es nützlich für Nachrüstungs- und Überwachungsprojekte in der Niederspannungsverteilung.

Kann der CTHW6 im Freien verwendet werden?

Ja. Das Produkt ist für Anwendungen im Freien konzipiert und verfügt über ein isoliertes technisches Kunststoffgehäuse, eine Epoxidharzverkapselung und eine wasserdichte Kabelverbindung. Für Kabelanschlüsse in besonders feuchten Umgebungen kann eine zusätzliche Abdichtung empfohlen werden.

Welche Genauigkeitsklasse unterstützt der CTHW6?

Die veröffentlichten Produktinformationen geben eine Messgenauigkeit der Klasse 0,5/0,5S an. Die genaue Spezifikation sollte vor der Beschaffung anhand der Anforderungen des vorgesehenen Messgeräts und elektrischen Überwachungssystems bestätigt werden.

Kann es vorhandene Kabel überwachen, ohne sie zu trennen?

Die Split-Core-Struktur ist speziell für die Installation um vorhandene Kabel oder Sammelschienen konzipiert, sodass der Leiter nicht durchtrennt werden muss. Allerdings dürfen elektrische Arbeiten unter Spannung nur von qualifiziertem Personal unter Einhaltung der geltenden Sicherheitsverfahren durchgeführt werden.

Welche Informationen werden bei der Auswahl eines CTHW6-Modells benötigt?

Wichtige Auswahlinformationen umfassen Primärstrom, erforderliches Stromverhältnis, Leitertyp, Kabel- oder Sammelschienenabmessungen, Öffnungsgröße, Genauigkeitsanforderungen, Installationsumgebung und sekundäre Anschlussanforderungen.

Bietet Junray Electrical kundenspezifische Anpassungen an?

Ja. Junray Electrical gibt an, dass nicht standardmäßige Spezifikationen entsprechend den Installationsabmessungen und Parameteranforderungen angepasst werden können. Das technische Team bietet außerdem Beratung bei der Modellauswahl und technische Unterstützung nach dem Kauf.

Abschluss

Ein gut konzipierter Stromwandler kann die elektrische Überwachung praktischer machen und gleichzeitig die Modernisierung bestehender Niederspannungsverteilungssysteme unterstützen. Mit seiner Split-Core-Struktur, der Genauigkeitsspezifikation der Klasse 0,5/0,5S, dem isolierten flammhemmenden Gehäuse, der Epoxidverkapselung und dem wasserdichten Verbindungsdesign eignet sich der CTHW6 für Anwendungen, bei denen Installationsflexibilität und zuverlässige Stromerfassung wichtig sind. Wenn Sie eine Verteilungsnachrüstung, ein Energieüberwachungsprojekt oder eine Anwendung zur elektrischen Überwachung im Außenbereich planen,Kontaktieren Sie unsbei Junray Electrical mit Ihrem Nennstrom, den Leiterabmessungen, den Genauigkeitsanforderungen und den Anwendungsbedingungen, um die Modellauswahl und eine geeignete kundenspezifische Lösung zu besprechen.
