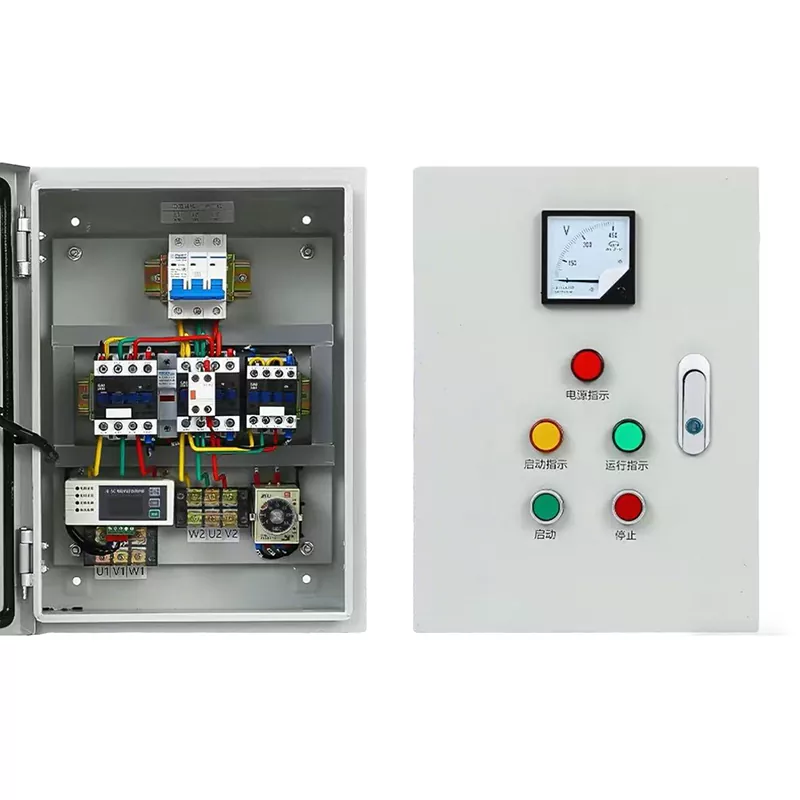

Steuerschrank für Stern-Dreieck-Starter

Der Stern-Dreieck-Starter-Steuerschrank von Junray Electrical ist eine kostengünstige Startlösung mit reduzierter Spannung, die speziell für Hochleistungsmotoren entwickelt wurde, die keine Drehzahlregelung erfordern. Durch die Verwendung der Stern-Dreieck-Starttechnologie wird der Anlaufstrom auf ein Drittel des Direktanlaufstroms reduziert, wodurch Netzspannungseinbrüche, mechanische Stöße und Geräteschäden durch übermäßigen Einschaltstrom wirksam vermieden werden. Mit einem einfachen und robusten Aufbau bietet es eine deutlich höhere Zuverlässigkeit und geringere Ausfallraten im Vergleich zu Frequenzumrichtern und kostet gleichzeitig etwa 60 % weniger. Die Nennleistung reicht von 15 kW bis 315 kW mit Schutzart IP40 und unterstützt sowohl die Boden- als auch die Wandmontage. Geeignet für Hochleistungsanwendungen wie Wasserpumpen, Lüfter, Luftkompressoren und Förderbänder in industriellen, kommunalen und kommerziellen Umgebungen, bei denen ein reibungsloser Start und Geräteschutz von entscheidender Bedeutung sind.

Speziell für Hochleistungsmotoren entwickelt

Wenn viele Unternehmen Hochleistungsmotoren verwenden, stoßen sie auf zwei Kernprobleme: Erstens ist der Anlaufstrom beim Direktstart des Motors zu groß, was nicht nur das Stromnetz stark beeinträchtigt und den normalen Betrieb anderer Geräte beeinträchtigt, sondern auch leicht den Motor beschädigt, was zu Geräteschäden und Produktionsstillständen führt; Zweitens ist die Verwendung eines Frequenzumwandlungsschaltschranks zu teuer, um das Problem des Anlaufstroms zu lösen. Für Szenarien, die keine Geschwindigkeitsregelung, sondern nur eine Reduzierung des Anlaufstroms erfordern, sind die Kosten extrem niedrig, was zu Kostenverschwendung führt.

Der Stern-Dreieck-Starter-Steuerschrank ist genau darauf ausgelegt, dieses Problem zu lösen. Es wurde speziell für Hochleistungsmotoren entwickelt, ohne dass komplexe Strukturen erforderlich sind. Es ermöglicht einen effizienten Start mit Spannungsreduzierung, bringt Praktikabilität und Wirtschaftlichkeit in Einklang und erfüllt perfekt die Startanforderungen verschiedener Hochleistungsmotoren, die keine Drehzahlregelung erfordern.

Technische Spezifikationen

Kernvorteil

Reduzieren Sie die Spannung während des Startvorgangs, um das Stromnetz zu schützen und die Lebensdauer des Motors zu erhöhen

Während des Anlaufs wird eine Stern-Dreieck-Verbindungsmethode angewendet, die den Anlaufstrom präzise auf 1/3 des direkten Anlaufstroms reduzieren kann. Dadurch werden die Auswirkungen großer Ströme auf das Stromnetz vollständig eliminiert, Spannungsschwankungen im Netz, die sich auf andere Geräte auswirken, werden vermieden und wirksam verhindert, dass der Motor aufgrund eines zu hohen Anlaufstroms durchbrennt. Dadurch wird die Lebensdauer des Motors verlängert, die Kosten für den Geräteaustausch gesenkt und die Kernprobleme beim Starten von Motoren mit großer Leistung gelöst.

Eine kostengünstige Wahl

Im Vergleich zum Schaltschrank mit variabler Frequenz wurde der Preis des Stern-Dreieck-Starter-Schaltschranks direkt um 60 % gesenkt. Es besteht keine Notwendigkeit, viel Geld für komplexe Geräte mit variabler Frequenz auszugeben. In Szenarien, in denen keine Geschwindigkeitsanpassung erforderlich ist und nur der Anlaufstrom reduziert werden muss, können die Nutzungsanforderungen vollständig erfüllt werden, wodurch die Beschaffungskosten des Unternehmens erheblich gesenkt und die späteren Betriebs- und Wartungsinvestitionen reduziert werden. Sein Preis-Leistungs-Verhältnis ist ähnlichen Produkten weit überlegen.

Einfache und stabile Struktur

Durch den Verzicht auf das komplexe Frequenzumwandlungsmodul und die Verwendung eines einfachen und praktischen Strukturdesigns ist es im Betrieb stabiler und weist eine extrem niedrige Ausfallrate auf. Besonders geeignet für Szenarien mit stabilen Lasten und seltener Gerätewartung. Es sind keine häufigen Abschaltungen für Wartungsarbeiten erforderlich, wodurch Produktionsunterbrechungen aufgrund von Geräteausfällen reduziert und die Produktionseffizienz verbessert werden.

Mehrere Sicherheitsvorkehrungen

Dank der integrierten Überlast-, Überstrom-, Überspannungs- und Unterspannungsschutzfunktionen kann der Betriebsstatus des Motors in Echtzeit überwacht werden. Sobald der Motor eine Anomalie aufweist, schaltet sich das Gerät automatisch ab, wodurch der Motor und die zugehörige Ausrüstung effektiv geschützt, Geräteschäden verhindert, potenzielle Sicherheitsrisiken und wirtschaftliche Verluste durch Geräteausfälle vermieden und ein zuverlässigerer Betrieb gewährleistet werden.

Die Installation ist bequem und effizient.

Der Installationsprozess ist einfach. Es ist nicht erforderlich, dass professionelle Techniker viel Zeit für das Debuggen aufwenden. Es kann schnell fertiggestellt werden und eignet sich für verschiedene schnell voranschreitende Ingenieurprojekte. Es verkürzt die Installationszeit und ermöglicht eine schnellstmögliche Inbetriebnahme der Ausrüstung, wodurch die Effizienz des Projektfortschritts verbessert wird.

Detaillierte Komponentenzerlegung

Bei unserem Stern-Dreieck-Starter-Schaltschrank wird auf jedes Detail geachtet. Von den Kernkomponenten bis zum Verkabelungsprozess folgt es strikt den Industriestandards. Mit qualitativ hochwertigen Produkten entfällt die Sorge um die Beschaffung und gewährleistet einen langfristig stabilen Betrieb. Es ist mit einem speziellen Stern-Dreieck-Startmodul ausgestattet. Die Kernkomponenten sind von ausgezeichneter Qualität und können einen präzisen Start mit Spannungsreduzierung erreichen, wodurch der Anlaufstrom effektiv reduziert wird. Es verfügt außerdem über mehrere Schutzkomponenten, um die Sicherheit des Motorbetriebs vollständig zu gewährleisten und ungewöhnliche Situationen zu verhindern. Das präzise Zeitrelais kann automatisch zwischen Stern- und Dreieck-Startmodus umschalten, mit präzisem Schalten und zuverlässigem Betrieb, ohne dass eine manuelle Bedienung erforderlich ist. Das spezielle Wärmeableitungs- und Belüftungsdesign leitet die während des Gerätebetriebs erzeugte Wärme schnell ab, verhindert so die Alterung von Komponenten aufgrund von Überhitzung und verlängert die Lebensdauer der Geräte. Der Standardverkabelungsprozess gewährleistet die Trennung von Strom- und Signalleitungen mit gerader und vertikaler Verkabelung, klaren Anschlussmarkierungen, was eine spätere Wartung vereinfacht, und erfüllt außerdem die Sicherheitsstandards, was eine reibungslose Projektabnahme ermöglicht.

Deckt verschiedene Startanforderungen für Hochleistungsmotoren ab

Der Stern-Dreieck-Starter-Schaltschrank mit seiner hervorragenden Leistung und flexiblen Anpassungsfähigkeit wird häufig in verschiedenen Szenarien von Motoren mit großer Leistung eingesetzt, die keine Drehzahlregelung erfordern, und passt genau zu den Startanforderungen verschiedener Branchen.

Im Szenario einer Wasserpumpe mit großer Leistung eignet es sich für verschiedene Wasserversorgungspumpen mit großer Leistung, wodurch ein sanfter Druckabbau beim Starten erreicht und Schäden an der Pumpe aufgrund eines übermäßigen Anlaufstroms vermieden werden.

Im Szenario mit Lüftern mit großer Leistung kann es zum Starten verschiedener Lüfter mit großer Leistung verwendet werden, wodurch der Anlaufstrom reduziert und ein stabiler Betrieb des Lüfters sichergestellt wird.

Im Luftkompressor-Szenario mit großer Leistung eignet es sich zum Starten von Luftkompressoren, wobei sowohl die Sanftheit des Starts als auch der Geräteschutz berücksichtigt werden;

Im Szenario mit Förderbändern mit großer Leistung trägt es dazu bei, dass das Förderband reibungslos startet, wodurch der Geräteverschleiß verringert und die Fördereffizienz verbessert wird.

Gleichzeitig ist es auch mit anderen verschiedenen Hochleistungsmotoren kompatibel, die keine Drehzahlregelung erfordern, egal ob in der industriellen Produktion, im Kommunalbau oder in verschiedenen Verarbeitungsbetrieben, es kann angepasst werden.

Überblick über Retrofit-Projekte

Projektprofil

Bei diesem Projekt handelt es sich um die Nachrüstung der elektrischen Anlage für Feuerlöschpumpen in einem Gewerbekomplex. Die Installation umfasst eine 30-kW-Hauptfeuerlöschpumpe und ein druckstabilisierendes Pumpenset. Das als Notlöschlast der Klasse I eingestufte System stellt hohe Anforderungen an die Startstabilität, minimale Auswirkungen auf das Netz und die Zuverlässigkeit der Ausrüstung.

Die Originalausrüstung nutzte eine Direktstartmethode (DOL). Der enorme Einschaltstrom beim Einschalten verursachte häufig Spannungseinbrüche, Flackern der Beleuchtung und plötzliche Überlastungen der vorgeschalteten Leistungsschalter. Darüber hinaus besteht die Gefahr, dass der Anlaufstoß die mechanische Struktur der Pumpe beschädigt und die Lebensdauer des Motors verkürzt. Um den Anlaufstrom zu reduzieren, einen reibungslosen Anlauf zu gewährleisten und sowohl das Stromnetz als auch die Feuerlöschausrüstung zu schützen, wurde das System auf Stern-Dreieck-Startschaltschränke (Y/Δ) mit reduzierter Spannung aufgerüstet und erfüllt damit die Anforderungen der Brandschutzvorschriften für einen schonenden Start.

Probleme vor der Nachrüstung

Übermäßiger Anlaufstrom: Der DOL-Anlaufstrom erreichte das 6- bis 7-fache des Nennstroms, was häufig zu Schwankungen der Netzspannung und vorübergehenden Stromunterbrechungen für Geräte vor Ort führte.

Schäden durch mechanische Stöße: Übermäßiges Momentandrehmoment bei „harten“ Starts mit voller Spannung setzte Pumpenkupplungen und Lager wiederholten Belastungen aus, was zu hohen Ausfallraten, Lärm und Vibrationen führte.

Auslösung vorgeschalteter Leistungsschalter: Hohe Einschaltströme führten zu sofortigen Überlastungen an eingehenden Leistungsschaltern, was zu gelegentlichen Fehlauslösungen und dem Risiko führte, dass die Feuerlöschausrüstung nicht zuverlässig einschaltete.

Nichteinhaltung der Brandschutz-Akzeptanznormen: Für Hochleistungs-Feuerlöschpumpen ist der Direktstart strengstens untersagt; Ein Start mit reduzierter Spannung ist zwingend erforderlich. Die ursprüngliche Startmethode erfüllte die Akzeptanzkriterien nicht.

Unfähigkeit, häufige Start-Stopp-Zyklen zu bewältigen: Der DOL-Start bringt hohe Wärmeverluste mit sich und ist daher für die häufigen Start-Stopp-Vorgänge ungeeignet, die bei der Inbetriebnahme von Brandschutzsystemen und Verbindungstests erforderlich sind.

Ausrüstungskonfigurationsplan

Basierend auf den Spezifikationen des 30-kW-Feuerlöschpumpenmotors und den elektrischen Vorschriften zur Brandbekämpfung wurden spezielle Star-Delta-Startschaltschränke mit reduzierter Spannung installiert. Diese Schränke ermöglichen einen Start mit reduzierter Spannung in Sternkonfiguration, gefolgt von einem automatischen, zeitverzögerten Wechsel in den Delta-Vollspannungsbetrieb. Sie verfügen über Schutzfunktionen gegen Überlastung, Phasenausfall, Kurzschlüsse und thermische Probleme sowie lokale und ferngesteuerte Verbindungssteuerungsfunktionen. Spezifikationen der Hauptausrüstung

Kontrollierte Last: 30-kW-Dreiphasen-Sprinklerpumpenmotor

Startmethode: Sternstart (Y) mit reduzierter Spannung → Zeitverzögerte Umschaltung auf Delta (Δ) für Nennbetrieb

Anlaufstrom: Reduziert auf ein Drittel des Direktanlaufstroms; minimiert die Auswirkungen auf das Netz erheblich

Steuerkomponenten: Hauptschütz, Sternpunktschütz, Betriebsschütz, Zeitverzögerungsrelais, thermischer Überlastschutz

Schaltzeit: Intelligente 7-Sekunden-Verzögerung zum Schalten; Optimiert für sanftes, lastfreies Anlaufverhalten der Pumpe

Steuerfunktionen: Lokaler manueller Start, Fernstart über Feueralarmverbindung, Betriebsrückmeldung, Fehleralarm

Schutzfunktionen: Phasenausfallschutz, Überlastschutz, Kurzschlussschutz, thermischer Überlastschutz

Retrofit-Highlights

Erhebliche Reduzierung der Startauswirkungen: Der Stern-Dreieck-Start mit reduzierter Spannung begrenzt den Einschaltstrom auf einen angemessenen Bereich und eliminiert so effektiv Spannungseinbrüche und Netzschwankungen.

Extrem sanfter Start: Der sanfte Start eliminiert harte mechanische Stöße; Reduziert die Auswirkungen von Wasserschlägen auf Pumpen, Motoren und Rohrleitungen erheblich und verlängert so die Lebensdauer der Geräte.

Robuste und zuverlässige Schutzlogik: Mehrere elektrische Schutzschichten erkennen Phasenverlust-, Überlast- und Rotorblockierungsfehler genau und lösen rechtzeitig Abschaltungen und Alarme aus, um die Betriebsbereitschaft der Geräte sicherzustellen.

Unterstützung der Brandmeldesystemverknüpfung: Lässt sich in die Brandmelderzentrale integrieren, um einen automatischen Start bei Bränden, Fernstart/-stopp und Statusrückmeldung zu ermöglichen und so die Brandschutz-Akzeptanzstandards vollständig einzuhalten.

Ausgereiftes Design und niedrige Ausfallrate: Der Stern-Dreieck-Steuerkreis ist einfach, stabil, leicht zu warten und äußerst störsicher – ideal für Feuerlöschgeräte, die über längere Zeiträume im Standby-Modus bleiben, aber bei Bedarf sofort eingreifen müssen.

Betriebsergebnisse nach der Sanierung

Stabiler Netzbetrieb: Der Einschaltstrom wird drastisch reduziert; Innerhalb der Anlage treten keine Spannungsschwankungen oder Lichtflackern auf und vorgeschaltete Leistungsschalter lösen nicht aufgrund plötzlicher Überlastungen aus.

Reibungsloser, stoßfreier Start: Motor und Pumpe starten reibungslos mit deutlich reduzierten Vibrationen und Geräuschen; Risiken im Zusammenhang mit Wasserschlägen in der Rohrleitung werden vollständig eliminiert.

Präziser und zuverlässiger Schutz: Mehrere Testläufe und Verbindungstests wurden erfolgreich durchgeführt, ohne Fehlalarme oder unbeabsichtigte Vorgänge; 100 % Betriebssicherheit der Ausrüstung.

Erfolgreiche Brandschutzabnahme: Startmethode, Steuerlogik und Verbindungsfunktionen entsprechen vollständig den elektrischen Designvorschriften für Brandschutzsysteme und bestehen die Endabnahmeprüfung.

Reduzierte Betriebs- und Wartungskosten: Die Ausfallraten der Geräte sind deutlich gesunken; macht häufige Reparaturen oder den Austausch mechanischer Teile überflüssig und gewährleistet einen stabilen und zuverlässigen Langzeitbetrieb. Fallzusammenfassung

Der Star-Delta-Startschaltschrank mit reduzierter Spannung stellt die am weitesten verbreitete und ausgereifteste Startlösung für Hochleistungsgeräte – wie Wasserpumpen, Lüfter, Industriemotoren und Feuerlöschsysteme – im Leistungsbereich von 30 kW bis 132 kW dar. Es zeichnet sich durch eine einfache Struktur, hohe Stabilität, niedrige Ausfallrate und hervorragende Kosteneffizienz aus, dämpft wirksam Motoranlaufstöße und schützt sowohl das Stromnetz als auch die mechanische Ausrüstung. Es entspricht den Brandschutz- und industriellen Elektronormen und dient als Standardsteuergerät für Zivilgebäude, kommunale Projekte und industrielle Energiesysteme.
