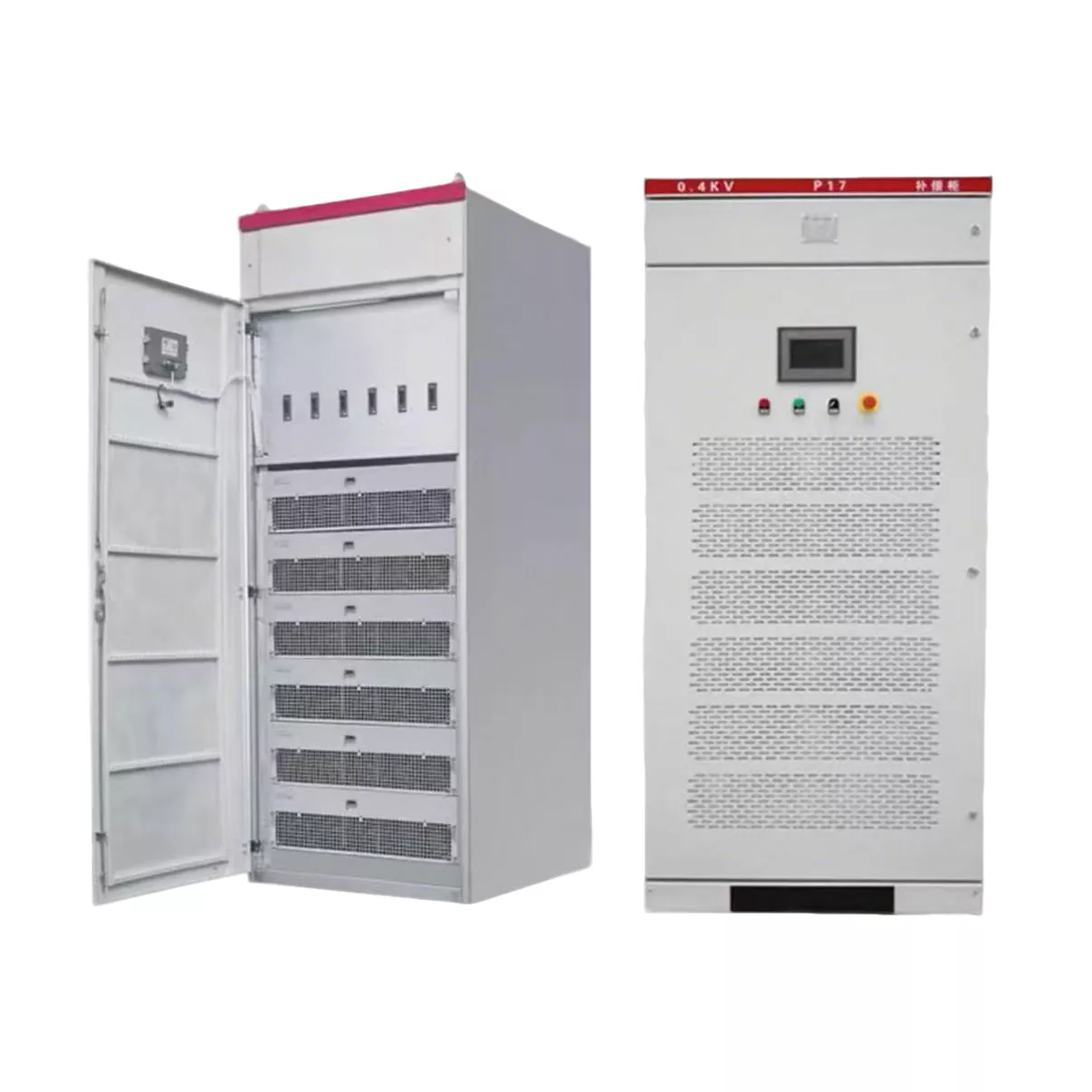

Aktiver APF-Leistungsfilterschrank

Der aktive Leistungsfilterschrank APF von Junray Electrical wurde entwickelt, um Oberschwingungsverschmutzung zu beseitigen, die durch nichtlineare Lasten wie Frequenzumrichter, Gleichrichter und USV-Systeme verursacht wird. Es bietet eine harmonische Kompensation in Echtzeit über die 2. bis 50. harmonische Ordnung, erreicht eine Minderungseffizienz von ≥95 % und reduziert die Gesamtharmonische Verzerrung (THDi) auf die Grenzen der Standards GB/T 14549 und IEEE 519. Dies schützt Transformatoren, Kabel, Kondensatoren und empfindliche nachgeschaltete Geräte vor Überhitzung, vorzeitiger Alterung oder Ausfall. Der Schrank ist bodenstehend, hat die Schutzart IP4X und ist mit mehreren integrierten Schutzfunktionen ausgestattet, darunter Überspannungs-, Unterspannungs-, Überstrom- und Übertemperaturschutz. Geeignet für Produktionsanlagen, Chemieanlagen, Rechenzentren und große Infrastrukturprojekte.

Warum braucht Ihre Fabrik dringend ein dynamisches Management?

Durch den weit verbreiteten Einsatz nichtlinearer Lasten wie Frequenzumrichter und Gleichrichtergeräte ist die Oberwellenbelastung des Stromnetzes immer schwerwiegender geworden. Dies führt nicht nur zu einer Überhitzung der Transformatoren und beschleunigt die Alterung der Kabel, sondern kann auch zu Kondensatorexplosionen, Fehlfunktionen des Relaisschutzes und anderen schweren Unfällen führen. Die direkteren wirtschaftlichen Verluste resultieren aus den vom Energieversorgungsministerium verhängten „Oberschwingungsstrafen“. Herkömmliche passive Filter können nur auf bestimmte Frequenzen abzielen und neigen zu Resonanzen mit der Systemimpedanz, was zu Sekundärverschmutzung führt. Unser APF Active Power Filter Cabinet nutzt fortschrittliche dynamische Managementtechnologie. Es ist wie ein „Reiniger“ für das Stromnetz, der in der Lage ist, Stromwellenformen in Echtzeit zu überwachen und automatisch Ausgleichsströme mit gleicher Amplitude und entgegengesetzter Richtung zu den harmonischen Amplituden zu identifizieren und zu erzeugen. Dieser Ansatz „Gift gegen Gift einsetzen“ kann die Auswirkungen von Oberwellen vollständig eliminieren, die Gesamtverzerrungsrate innerhalb des nationalen Standardbereichs kontrollieren und es Ihnen ermöglichen, sich vollständig von Bußgeldern und dem Risiko eines Gerätedurchbrennens zu verabschieden.

Kernvorteil

Der Kernwert dieses APF Active Power Filter Cabinet liegt in seiner hohen dynamischen Reaktionsfähigkeit und hochpräzisen Steuerungswirkung. Erstens verfügt es über eine vollständige Oberwellenkontrollfunktion, die in der Lage ist, mehr als 95 % der Oberwellen herauszufiltern, einschließlich der üblichen 5. und 7. Oberwellen sowie Oberwellen höherer Ordnung im Bereich von 2. bis 50. Zweitens verbessert es die Stromqualität erheblich, indem Oberschwingungen kontrolliert, Leitungsverluste reduziert und die effektive Lastrate von Transformatoren erhöht werden, was einer Erweiterung der Transformatorkapazität gleichkommt. Noch wichtiger ist, dass es empfindliche nachgeschaltete Geräte wirksam schützen und so die Lebensdauer von Motoren und Frequenzumrichtern verlängern kann. In vielen Fabriken decken die im ersten Monat nach der Installation dieser Ausrüstung erzielten Stromeinsparungen und die Vermeidung von Strafen häufig einen erheblichen Teil der Ausrüstungskosten ab, was zu einer extrem hohen Kapitalrendite führt.

Das Engagement von Junray Electrical

Als erfahrener Hersteller mit internationalen Zertifizierungen wie ISO, CE und CCC ist sich Junray Electrical der rauen Industrieumgebungen bewusst. Dieser APF-Aktivleistungsfilterschrank verfügt über ein bodenstehendes Design und einen Schutzgrad von IP4X, der für verschiedene Verteilerraumumgebungen geeignet ist. Im Innenraum kommen hochwertige APF-Aktivfiltermodule zum Einsatz, kombiniert mit standardisierten Strom- und Schwachstrom-Trennverdrahtungstechniken, um die elektromagnetische Verträglichkeit und Stabilität des Systems sicherzustellen. Das Gerät verfügt über leistungsstarke intelligente Erkennungsfunktionen, die sich ohne häufige manuelle Anpassungen automatisch an Laständerungen anpassen können. Gleichzeitig verfügen wir über integrierte Schutzmechanismen wie Überspannungs-, Unterspannungs-, Überstrom- und Übertemperaturschutz. Bei Systemanomalien schaltet es sich automatisch ab und gibt einen Alarm aus. Das spezielle Kühl- und Belüftungsdesign sorgt dafür, dass die Module auch bei längerem Hochlastbetrieb ruhig und stabil bleiben.

Weit verbreitete Szenarien

Unser APF Active Power Filter Cabinet wird häufig an Orten mit extrem hohen Anforderungen an die Stromqualität eingesetzt. Als „Wächter des Stromnetzes“ ist es in Produktionsanlagen mit einer großen Anzahl von Frequenzumrichtern, Chemieanlagen mit Gleichrichtergeräten und Rechenzentren mit hoher Datendichte unverzichtbar. Bei großen Infrastrukturprojekten kann es auch die von Baumaschinen erzeugten harmonischen Störungen effektiv bewältigen. Wenn Sie sich für Junray Electrical entscheiden, entscheiden Sie sich für einen Partner, der sich mit Technologie auskennt und Wert auf Qualität legt. Wir bieten einen umfassenden Service von der Auswahl über die Installation bis zum After-Sales und stellen sicher, dass Ihr Stromverteilungssystem den optimalen Zustand erreicht.

Technische Spezifikationen

Fallstudie

Bei diesem Projekt handelt es sich um eine kommunale Sekundärkläranlage. Zu den Hauptlasten gehören Zulaufhebepumpen, Rücklaufpumpen, Belüftungsgebläse und Schlammentwässerungsgeräte. Alle Geräte nutzen Frequenzumrichter (VFDs) und Softstarter zur Drehzahlregelung, was ein typisches Szenario mit hochintensiven nichtlinearen Lasten darstellt.

Identifizierte Probleme

Das ursprüngliche Niederspannungs-Stromverteilungssystem des Kraftwerks war nur mit Standard-Kondensatorbänken zur Blindleistungskompensation ausgestattet und verfügte nicht über Geräte zur Oberschwingungsminderung. Der Langzeitbetrieb führte zu verschiedenen Problemen mit der Stromqualität, die häufig die kontinuierliche Produktion unterbrachen und einen dringenden Bedarf für die Installation von Active Power Filters (APFs) zur umfassenden Schadensbegrenzung darstellten.

Schwere harmonische Verzerrung: Die Prüfung der Stromqualität vor Ort ergab eine totale harmonische Verzerrung des Stroms (THDi) von 27,6 % auf der Niederspannungsseite mit vorherrschenden charakteristischen Harmonischen der 5., 7., 11. und 13. Ordnung – Werte, die weit über den zulässigen Grenzwerten lagen.

Häufiger Ausfall von Kondensatorbänken: Blindleistungskompensationskondensatoren litten häufig unter Ausbeulungen, dielektrischen Durchschlägen und Auslösungen, wodurch sie nicht mehr richtig schalten konnten; Der daraus resultierende niedrige Leistungsfaktor birgt das Risiko finanzieller Strafen aufgrund von Anpassungsgebühren für den Leistungsfaktor.

Schwere Geräteüberhitzung: In Niederspannungs-Sammelschienen, Stromkabeln und Transformatoren wurden ungewöhnliche Temperaturanstiege beobachtet, die die Alterung der Kabelisolierung beschleunigten und eine Brandgefahr darstellten.

Instabile Automatisierungssysteme: SPS, Instrumentierung und Online-Überwachungsgeräte litten unter harmonischen Störungen, die zu Datenschwankungen und abnormalen Messwerten führten, was gelegentlich zu einer falschen Auslösung von Prozessverriegelungen führte.

Fehlauslösungen von Verteilerschränken: Oberwellen verursachten übermäßige Nullströme und verzerrte Ströme, was zu häufigen Fehlauslösungen von Niederspannungs-Leistungsschaltern und Erdschlussschutzgeräten führte und dadurch die kontinuierliche Abwasserbehandlung störte.

Lösung

Basierend auf den Lasteigenschaften und Oberschwingungstestdaten wurde ein aktiver 300-A-APF-Filterschrank in zentraler Parallelkonfiguration auf der 0,4-kV-Hauptsammelschiene im Niederspannungsverteilerraum installiert. Dieser Aufbau nutzt eine Parallelschaltung, um Oberschwingungen über alle Frequenzbereiche hinweg dynamisch abzuschwächen und gleichzeitig eine dynamische Blindleistungskompensation bereitzustellen und Netzresonanzen zu unterdrücken. Ausstattungsspezifikationen:

Modell: Aktiver Niederspannungs-Leistungsfilter (APF-300A/380V)

Installationsort: 0,4-kV-Niederspannungs-Hauptverteilerraum

Kompensationsmethode: Parallele aktive Schadensbegrenzung in Echtzeit

Umfang der Schadensbegrenzung: Vollspektrum-Oberschwingungen (2. bis 50. Ordnung); gleichzeitige Oberschwingungsminderung und dynamische Blindleistungskompensation

Reaktionszeit: ≤5ms; kompatibel mit dynamisch schwankenden Lasten von Ventilatoren und Pumpen mit variabler Frequenz (VFD).

Harmonische Konformität: System THDi von 27,6 % auf unter 8 % reduziert

Ergebnisse

Vollständige Lösung von Fehlern im Kondensatorgehäuse: Beseitigung harmonischer Resonanzstörungen; Kondensatoren wölben sich nicht mehr und lösen nicht mehr aus; Das Blindleistungskompensationssystem arbeitet stabil.

Erhebliche Reduzierung des Gerätetemperaturanstiegs: Erwärmungsprobleme in Transformatoren, Sammelschienen und Kabeln wurden deutlich verbessert; beseitigte Risiken einer langfristigen Hochtemperaturzersetzung; verlängert die Lebensdauer von Stromverteilungsgeräten.

Stabiles Automatisierungskontrollsystem: Oberwellenstörungen vollständig eliminiert; Die Daten von SPS, Sensoren und Online-Überwachungsinstrumenten blieben stabil, ohne unregelmäßige Schwankungen oder falsche Verriegelungsauslösungen.

Verbesserte Zuverlässigkeit der Stromversorgung: Probleme mit der Fehlauslösung von Niederspannungsschaltern wurden vollständig behoben; Gewährleistung eines kontinuierlichen, stabilen 24-Stunden-Betriebs des Abwasserbehandlungsprozesses; verhinderte Produktionsausfälle.
