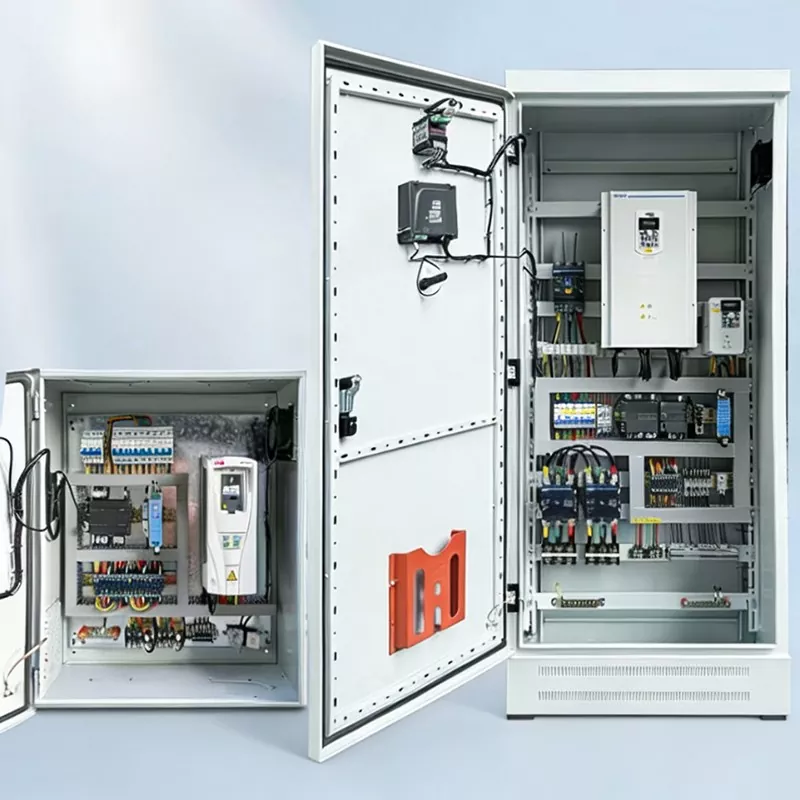

Schaltschrank mit variabler Frequenz

Der Junray Electrical Variable Frequency Control Cabinet ist eine intelligente Lösung zur Motorgeschwindigkeitssteuerung, die speziell für industrielle und kommunale Anwendungen entwickelt wurde, die eine präzise Durchfluss-, Druck- oder Geschwindigkeitsregelung erfordern. Durch die automatische Anpassung der Motorgeschwindigkeit an die tatsächlichen Lastbedingungen werden Energieeinsparungen von 30 bis 50 % im Vergleich zum Festfrequenzbetrieb erzielt. Zu den Funktionen gehören eine stufenlose Geschwindigkeitsregelung von 0 bis 50 Hz, eine automatische PID-Regelung mit geschlossenem Regelkreis für konstanten Druck oder konstanten Durchfluss, sanfter Start/Stopp zur Vermeidung mechanischer Stöße und Wasserschläge, umschaltbare VFD-/Netzfrequenz-Backup-Modi sowie umfassende Überlast-, Überstrom-, Überspannungs- und Unterspannungsschutzfunktionen. Geeignet für Wasserpumpen, Ventilatoren, Luftkompressoren, Förderbänder und verschiedene Industriemotoren in Produktionsanlagen, Abwasseraufbereitungsanlagen, HVAC-Systemen und Gebäudeautomation. Die Nennleistung reicht von 0,75 kW bis 500 kW mit Schutzart IP40 und unterstützt sowohl die Boden- als auch die Wandmontage. Konzipiert für den Dauerbetrieb rund um die Uhr in anspruchsvollen Industrieumgebungen.

Die Hauptvorteile des frequenzvariablen Schaltschranks

Intelligente Geschwindigkeitsregelung: Sie kann die Motorgeschwindigkeit automatisch an die Laständerungen anpassen. Beispielsweise wird bei Wasserpumpen bei geringem Wasserverbrauch die Drehzahl automatisch reduziert, um einen ständigen Volllastbetrieb zu vermeiden und sich perfekt an schwankende Lasten anzupassen.

Energieeinsparung und Kostensenkung: Im Vergleich zum Betrieb mit fester Frequenz können 30–50 % der Stromkosten eingespart werden. Für Geräte wie Wasserpumpen und Ventilatoren, die im Laufe eines Jahres kontinuierlich laufen, können mehrere Tausend oder sogar Zehntausende Dollar an Stromkosten eingespart werden. Der langfristige Nutzen ist extrem hoch.

Sanftanlauf: Die Funktion zum Schutz des Motors beim Sanftanlauf. Beim Starten steigt der Strom allmählich an, ohne dass ein großer Anlaufstrom mit fester Frequenz erforderlich ist, wodurch der Motor nicht beschädigt oder das Stromnetz beeinträchtigt wird, was die Lebensdauer des Motors erheblich verlängert.

Mehrfachschutz: Stabiler und zuverlässiger Überlast-, Überstrom-, Überspannungs- und Unterspannungsschutz. Bei einer Fehlfunktion des Motors kann dieser automatisch anhalten, wodurch der Motor und das Frequenzumwandlungsmodul geschützt, Geräteschäden verhindert und Stabilität und Zuverlässigkeit gewährleistet werden.

Fernbedienung: Intelligente Überwachung unterstützt Fernbedienung und intelligente Überwachung. Es kann die Geschwindigkeit aus der Ferne anpassen, Betriebsdaten anzeigen und Vor-Ort-Einsätze vermeiden, was die Verwaltung komfortabler macht.

Technische Spezifikationen

Detaillierte Handwerksausstellung

1. Modul mit variabler Frequenz: Hochwertiges Modul mit variabler Frequenz, mit präziser Geschwindigkeitsregelung und stabilem Betrieb;

2. Sanftanlauffunktion: Sanftanlauf, Reduzierung des Anlaufstroms und Schutz des Motors;

3. Mehrere Schutzfunktionen: Überlast-, Überstrom-, Überspannungs- und Unterspannungsschutz, der Stabilität und Zuverlässigkeit gewährleistet;

4. Wärmeableitungs- und Belüftungsdesign: Der Schaltschrank mit variabler Frequenz ist mit speziellen Wärmeableitungskanälen ausgestattet, die die Betriebswärme schnell abführen und den stabilen Betrieb des Moduls mit variabler Frequenz gewährleisten können.

5. Standardverkabelungsprozess: Trennung von Strom- und Signalleitungen, horizontale und vertikale Verkabelung, erleichtert die Wartung und gewährleistet Sicherheit und Standardisierung.

Anwendungsszenarien

Der variable Frequenzsteuerschrank ist vielseitig einsetzbar und kann in verschiedenen Szenarien eingesetzt werden:

Wasserpumpensteuerung: Drehzahlregelung mit variabler Frequenz für Wasserversorgungspumpen und Abwasserpumpen, wodurch Energieeinsparungen und Verbrauchsreduzierungen erzielt werden;

Lüftersteuerung: Drehzahlregelung mit variabler Frequenz für Lüfter und Ventilatoren, wodurch Energieeinsparungen und Verbrauchsreduzierung erreicht werden;

Luftkompressor: Variable Frequenzsteuerung für Luftkompressoren, um Energieeinsparungen und Verbrauchsreduzierung zu erreichen;

Förderband: Geschwindigkeitsregelung mit variabler Frequenz für Förderbänder, Anpassung der Geschwindigkeit;

Andere Industriemotoren: Verschiedene Industriemotoren, die eine Drehzahlregelung erfordern.

Überblick über Retrofit-Projekte

I. Projektprofil

Bei diesem Projekt handelt es sich um die energetische Sanierung einer großen kommunalen Kläranlage. Zur Kernausrüstung der Anlage gehören Roots-Gebläse zur Belüftung, Abwasserhebepumpen und Rückförderpumpensätze. Ursprünglich beruhten alle Geräte auf Direktstartmethoden oder Stern-Dreieck-Startmethoden und nutzten Ventildrosselung zur Durchflussregulierung. Die Anlage arbeitete ständig mit konstanter Höchstgeschwindigkeit, was zu erheblichen Anlaufstößen, der Unfähigkeit, den Wasserdruck oder den Luftstrom anzupassen, und einer erheblichen Energieverschwendung führte. Darüber hinaus litt das System unter Wasserschlägen in der Rohrleitung, übermäßigen Gebläsegeräuschen und Vibrationen, hohen Geräteausfallraten und erheblichen Betriebs- und Wartungskosten.

Um eine stufenlose Geschwindigkeitsregelung, einen konstanten Druck und Durchfluss, eine bedarfsgerechte Energieversorgung und einen reduzierten Energieverbrauch zu erreichen, wurde eine umfassende Nachrüstung der Hochleistungsgebläse und -pumpen der Anlage durchgeführt. Überall wurden intelligente Schaltschränke für Frequenzumrichter (VFD) installiert, die mit einer SPS-Zentralsteuerung zur automatischen Geschwindigkeitsanpassung verbunden sind und so einen intelligenten, energieeffizienten und stabilen Anlagenbetrieb gewährleisten.

II. Probleme vor der Nachrüstung

Übermäßiger Energieverlust: Der Betrieb mit konstanter Geschwindigkeit und Netzfrequenz bedeutete, dass die Geräte unabhängig von der tatsächlichen Wasserqualität oder -menge unter Volllast liefen, was in Zeiten geringer Last zu hoher Energieverschwendung führte.

Hoher Anlaufstoßstrom: Stern-Dreieck-Anlauf verursachte mechanische Erschütterungen, die häufig zu Netzspannungsschwankungen, mechanischen Schäden und vorzeitigem Ausfall von Lagern und Kupplungen führten.

Schlechte Präzision der Prozessregelung: Luftstrom und Wasserdruck wurden über manuelle Ventildrosselung reguliert, was zu Verzögerungen und geringer Genauigkeit führte; Dies führte zu instabilen Gehalten an gelöstem Sauerstoff in biochemischen Tanks und zu einer inkonsistenten Abwasserbehandlungsleistung.

Starke Wasserschläge, Vibrationen und Geräusche: Schnelles An- und Abschalten bei Netzfrequenz verursachte erhebliche Wasserschlageffekte, die zu losen oder undichten Rohrleitungen führten, während die Vibrationen und Geräusche des Gebläses die zulässigen Grenzwerte überschritten.

Kurze Gerätelebensdauer und häufige Wartung: Langfristiger Hochgeschwindigkeitsbetrieb mit mechanischem Stoß beschleunigt den Verschleiß von Motoren, Pumpengehäusen und Gebläsen, was zu hohen jährlichen Reparatur- und Austauschkosten sowie Produktionsunterbrechungen aufgrund von Ausfallzeiten führt.

III. Ausrüstungskonfigurationsplan

Basierend auf den Lasteigenschaften der Gebläse und Pumpen der Anlage und den Energiesparanforderungen wurden vor Ort maßgeschneiderte intelligente VFD-Steuerschränke installiert. Diese Schränke unterstützen „Eins-zu-Eins“- und „Eins-zu-Viele“-Steuerungskonfigurationen und verfügen über eine PID-basierte automatische Konstantdruck-/Durchflussregelung, eine zentrale Steuerungssystemintegration und einen nahtlosen Wechsel zwischen Netzfrequenz- und Betrieb mit variabler Frequenz, wodurch die Eignung für einen kontinuierlichen Prozessbetrieb rund um die Uhr gewährleistet ist. Spezifikationen der Hauptausrüstung

Gerätetyp: Intelligenter Niederspannungs-Schaltschrank mit variabler Frequenz (für Lüfter/Pumpen)

Kompatibles System: 380-V-Dreiphasen-Wechselstrom-Niederspannungs-Stromverteilungssystem

Steuerleistung: 15 kW–75 kW (gestufte Anpassung an verschiedene Pumpensätze und Lüfterausrüstung)

Geschwindigkeitsregelungsmethode: 0–50 Hz stufenlose, sanfte Geschwindigkeitsregelung; Intelligente automatische PID-Regelung mit geschlossenem Regelkreis

Betriebsmodi: Umschaltbar zwischen VFD-Automatik, VFD-Manuell und Netzfrequenz-Backup-Modus (Bypass).

Verriegelungsfunktionen: Unterstützt SPS-Zentralsteuerungskommunikation, RS-485-Fernvernetzung, Daten-Upload und automatischen Start/Stopp

Schutzfunktionen: Überspannung, Unterspannung, Überstrom, Überlast, Phasenausfall, Überhitzung, Kurzschluss und Blockierschutz

Zusatzfunktionen: Sanfter Start/Stopp (stoßfrei), Fehlerprotokollierung, Alarmrückmeldung und Netzfrequenz-Notumschaltung

IV. Retrofit-Highlights

Bedarfsorientierte Geschwindigkeitsregelung für maximale Energieeffizienz: Passt die Drehzahl automatisch an die Zuflussraten und die Daten zu gelöstem Sauerstoff in biochemischen Tanks an; arbeitet in Zeiten geringer Last mit niedrigen Frequenzen und eliminiert so die Energieverschwendung, die mit einem konstanten Betrieb mit voller Netzfrequenz verbunden ist.

Stoßfreier Sanftanlauf: Sanfte Beschleunigung von 0 Hz ohne Einschaltstrom; eliminiert Netzschwankungen, mechanische Stöße und Wasserschläge in der Rohrleitung und schützt so Motoren und Rohrleitungsinfrastruktur.

Präzise und stabile Prozesssteuerung: Die PID-Regelung sorgt für stabilen Druck und Durchfluss; sorgt für einen konstanten Luftstrom und Wasserdruck, stabilisiert die biochemischen Behandlungsbedingungen und verbessert die Compliance-Rate des behandelten Abwassers erheblich.

Dual-Mode-Backup (Netz/VFD): Die Umschaltung auf Netzfrequenzbetrieb im Falle einer VFD-Störung verhindert Ausfallzeiten und gewährleistet den kontinuierlichen Betrieb der Kläranlage.

Intelligente Fernwartung und -wartung: Integriert sich in das zentrale Steuerungssystem der Anlage zur Echtzeitüberwachung von Betriebsparametern und Fehlerwarnungen. reduziert den Bedarf an manuellen Inspektionen und ermöglicht ein unbemanntes, intelligentes Management.

V. Betriebsergebnisse nach der Sanierung

Erhebliche Energieeinsparungen: Die Geräte reduzieren die Frequenz automatisch je nach Last, wodurch eine Gesamtstromeinsparungsrate von 30–40 % erreicht und die monatlichen Produktionsstromkosten erheblich gesenkt werden.

Längere Gerätelebensdauer: Stoßfreier sanfter Start/Stopp und sanfter Betrieb bei niedriger Drehzahl reduzieren den Verschleiß an Motoren, Lagern und Rohrleitungsnetzen erheblich und senken die Ausfallrate der Geräte um über 80 %. Stabile Prozessleistung und -konformität: Wasserdruck und Luftstrom bleiben konstant und kontrollierbar, wodurch die Stabilität der Abwasseraufbereitungsprozesse verbessert und sichergestellt wird, dass die Abwasserqualität stets den Standards entspricht und gleichzeitig Risiken im Zusammenhang mit Prozessschwankungen vermieden werden.

Verbesserte Stabilität des Stromnetzes: Eliminiert Hochstrom-Anlaufstöße; sorgt für eine stabile Sammelschienenspannung ohne plötzliche Spannungsabfälle oder Fehlauslösungen vorgeschalteter Leistungsschalter.

Erheblich reduzierte Betriebs- und Wartungskosten: Geringe Geräteausfallraten und minimaler Verschleiß, sodass keine häufige Wartung erforderlich ist; Fernüberwachungs- und Frühwarnfunktionen reduzieren den manuellen Arbeitsaufwand für Betrieb und Wartung drastisch.

VI. Fallzusammenfassung

Steuerschränke mit variabler Frequenz stellen die optimale energiesparende Steuerungslösung für Anwendungen wie Wasserpumpen, Ventilatoren, zentrale Klimaanlagen, industrielle Montagelinien, Wasserversorgung mit konstantem Druck und Abwasseraufbereitung dar. Im Vergleich zu Stern-Dreieck- oder Sanftanlaufverfahren bieten sie entscheidende Vorteile wie stufenlose Drehzahlregelung, präzise Prozesssteuerung, erhebliche Energieeinsparungen, stoßfreies Sanftanlaufen und -stoppen sowie intelligente Systemintegration. Sie beseitigen nicht nur Sicherheitsrisiken bei der Inbetriebnahme von Geräten, sondern optimieren auch Produktionsprozesse und senken die Stromkosten, was sie zu einem standardmäßigen und unverzichtbaren Bestandteil für energiesparende Sanierungen im industriellen und kommunalen Bereich macht.
