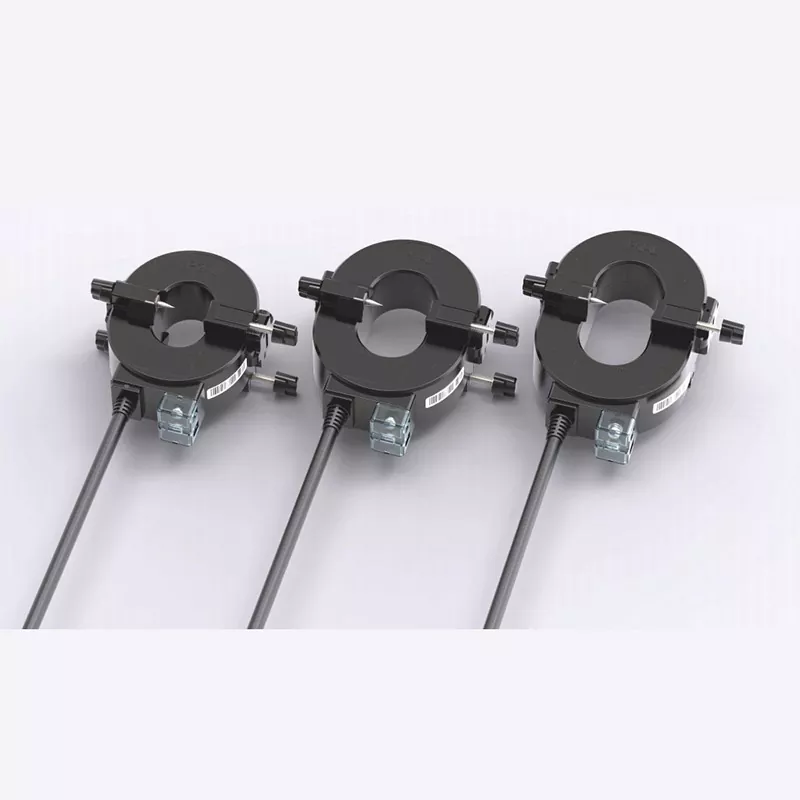

Unsere wasserdichten CTHW9 Outdoor-Stromwandler verfügen über einen symmetrischen Doppelschrauben-Verriegelungsmechanismus. Im Vergleich zu Einzelschneckenkonstruktionen sorgt diese Struktur für eine gleichmäßigere Kraftverteilung und einen engeren Kernverschluss und garantiert so strukturell Messgenauigkeit und langfristige Betriebsstabilität. Die Produktlinie bietet verschiedene Öffnungsgrößen zur Aufnahme von Niederspannungskabeln unterschiedlicher Durchmesser.
Mithilfe eines symmetrischen Doppelschrauben-Verriegelungsmechanismus werden die Schrauben auf beiden Seiten während der Installation abwechselnd festgezogen. Dies gewährleistet eine gleichmäßige Kraftverteilung über das obere und untere Transformatorgehäuse und einen festen, spaltfreien Sitz an der Kernschnittstelle, wodurch Probleme wie Fehlausrichtung oder Genauigkeitsabweichungen durch einseitige Verriegelung vermieden werden. Die Sicherungsstifte drücken fest auf die Außenfläche des Kabels, verhindern so ein Verrutschen oder Drehen und gewährleisten langfristig eine stabile Messleistung, selbst in Umgebungen mit starken Vibrationen, beispielsweise mit Motoren oder Lüftern.
Die Modelle sind mit verschiedenen Innenöffnungsgrößen erhältlich und decken Niederspannungskabel mit kleinen bis großen Querschnitten vollständig ab. Sie sind sowohl mit einadrigen als auch mit mehradrigen Kabeln kompatibel und erfüllen die Datenerfassungsanforderungen für Stromkreise mit Kapazitäten von 5 A bis 4000 A. Die Auswahl ist flexibel und ermöglicht eine präzise Anpassung an Stromkreisströme und Kabelspezifikationen. Es sind keine Kabelmodifikationen erforderlich, da die Einheiten direkt über einen einfachen Klemmmechanismus installiert werden können.
Ausgestattet mit einem hochwertigen kornorientierten Siliziumstahlkern bietet das Gerät eine hohe magnetische Permeabilität, einen geringen magnetischen Verlust, einen großen linearen Bereich und eine starke Beständigkeit gegen elektromagnetische Störungen. Er kann als Stromwandler in Messqualität fungieren und in Verbindung mit Leistungsmessgeräten und Energieüberwachungssystemen eine Genauigkeit der Klasse 0,5 oder 1 für die Erfassung des Betriebsstroms erreichen. Alternativ kann er als Nullstromwandler angepasst werden, um Fehlerströme im Milliampere-Bereich präzise zu erkennen und mit Erdschlussschutz- und Brandschutz-Stromüberwachungsgeräten verwendet zu werden.
Das Gehäuse ist aus hochfestem, flammhemmendem technischem Kunststoff geformt und bietet Beständigkeit gegen Stöße und Alterung durch extreme Temperaturen. Der Innenraum nutzt ein Vakuum-Epoxidharz-Vergussverfahren, das umfassenden Schutz vor Feuchtigkeit, Staub und Korrosion bietet und die Schutzart IP65 erreicht. Der wasserdichte Stromtransformator CTHW9 für den Außenbereich gewährleistet einen stabilen, langfristigen Betrieb und eine längere Lebensdauer in verschiedenen Umgebungen – von Industrieanlagen und Verteilerkästen im Freien bis hin zu unterirdischen Versorgungstunneln und feuchten Elektroschächten.
Transparente Klemmenabdeckung: Der Verdrahtungsstatus ist deutlich sichtbar; Abdeckungen müssen für die Abnahme vor Ort oder für Routineinspektionen nicht entfernt werden, was die Fehlerbehebung effizienter macht.
Deutliche Polaritätsmarkierungen: P1/P2-Richtung und Sekundärklemmenpolarität sind auf der Gehäuseoberfläche markiert, um Verdrahtungsfehler wirksam zu verhindern.
Wasserdichter, biegefester Kabelausgang: Wird mit einem speziellen Ausgangskabel mit versiegelter, wasserdichter Schnittstelle geliefert, geeignet für Installationsanforderungen im Freien.
Integriertes Design (kein zusätzliches Zubehör erforderlich): Sofort einsatzbereit, ohne den Kauf zusätzlicher Teile, wodurch die Gesamtinstallationskosten gesenkt werden.
Lösen Sie abwechselnd die Feststellschrauben auf beiden Seiten (gegen den Uhrzeigersinn) und trennen Sie die obere und untere Gehäusehälfte vorsichtig entlang der Trennfuge.
Positionieren Sie das zu messende Kabel in der Mitte der Innenöffnung des Transformators und achten Sie darauf, dass es zentriert ist und nicht gegen die Innenwände drückt.
Richten Sie die Passflächen aus und schließen Sie die obere und untere Gehäusehälfte. Ziehen Sie die Schrauben abwechselnd auf beiden Seiten an (im Uhrzeigersinn), um sicherzustellen, dass die Oberflächen perfekt passen und der interne Kontaktstift das Kabel fest fixiert.
Öffnen Sie die transparente Klemmenabdeckung, schließen Sie die sekundärseitige Verkabelung entsprechend der Polaritätsmarkierungen korrekt an und schließen Sie die Abdeckung, um die Installation abzuschließen.
Lassen Sie die Sekundärseite des Stromwandlers während des Betriebs niemals im Leerlauf, da induzierte Hochspannung ein Risiko für die Sicherheit von Personen und Geräten darstellt. Stellen Sie bei der Installation eines Nulltransformators sicher, dass sowohl die Phasenleitung(en) als auch die Neutralleitung in der gleichen Richtung durch den Transformator verlaufen, und achten Sie bei der Verkabelung auf die Polaritätsanpassung.
Wählen Sie die passende Innenöffnungsgröße basierend auf dem tatsächlichen Außendurchmesser des Kabels; Für Außenumgebungen mit hoher Luftfeuchtigkeit wird eine zusätzliche Abdichtungsbehandlung für den Kabelanschlussbereich empfohlen.
Nachrüstung bestehender Verteilungssysteme: Installation von Messgeräten und Überwachung an Kabelstromkreisen in älteren Industriegebieten und Gewerbegebäuden, ohne dass Stromausfälle oder Kabelunterbrechungen erforderlich sind, wodurch Produktionsausfallzeiten vermieden werden.
Industrielles Energiemanagement: Erfassung aktueller Daten von Stromkreisen, die Produktionslinien, Versorgungsgeräte, Luftkompressoren usw. versorgen, um Statistiken zum Energieverbrauch und Effizienzanalysen zu ermöglichen.
Fehlerstromschutz: Fungiert als Nullstromtransformator gepaart mit Leckageschutzgeräten, um die elektrische Sicherheit innerhalb des Verteilungssystems zu gewährleisten.
Brandschutz-Stromüberwachung: Überwachung von Strom und Reststrom in Brandschutz-Stromverteilungskreisen zur Einhaltung der Brandschutzsystemvorschriften.
Intelligente Stromverteilungsüberwachung: Integration mit Stromüberwachungsplattformen und IoT-Terminals, um eine Ferndatenerfassung und Fehlerfrühwarnung zu ermöglichen.
Unser gesamtes Sortiment an wasserdichten CTHW9 Outdoor-Stromwandlern wird unter strikter Einhaltung nationaler Standards hergestellt. Jedes Gerät wird vor Verlassen des Werks umfassenden Tests unterzogen – einschließlich Genauigkeitskalibrierung, Netzfrequenz-Stehspannungstests und Isolationsleistungsprüfungen –, um eine stabile und zuverlässige Leistung zu gewährleisten.
Anpassung möglich: Stromverhältnisse, Blendengrößen, Ausgangskonfigurationen und Nullsequenzparameter können an spezifische Anforderungen angepasst werden.
Ein professionelles technisches Team bietet Auswahlberatung und umfassenden technischen Kundendienst nach dem Verkauf.
Für die Produkte gilt eine 1-jährige Garantie; Kaufen Sie mit Vertrauen und wissen Sie, dass Qualität garantiert ist.
Projektname: Nachrüstung eines Systems zur Überwachung des Energieverbrauchs für einen intelligenten Logistikpark im Bezirk Xiaoshan, Hangzhou.
Standort: Logistikbasis Chuanhua, Bezirk Xiaoshan, Stadt Hangzhou, Provinz Zhejiang.
Fertigstellungsdatum: März 2026.
Verwendete Produkte: Verschiedene Spezifikationen von Stromwandlern mit Isolationsdurchdringung und geteiltem Kern.
Der Logistikpark wurde 2018 fertiggestellt und in Betrieb genommen und verfügt über eine Gesamtgebäudefläche von 120.000 m². Es umfasst drei Lagerhäuser mit hohem Standard, ein automatisches Sortierzentrum, einen Kühlkettenlagerbereich mit niedriger Temperatur und unterstützende Büroeinrichtungen. Der Park betreibt 172 Niederspannungsverteilungskreise mit jährlichen Stromkosten von über 3,2 Millionen RMB. Das ursprüngliche Verteilungssystem war nur mit einem Haupteingangszähler ausgestattet und verfügte nicht über Möglichkeiten zur Untermessung des Energieverbrauchs. Darüber hinaus konnte die Anlage aufgrund der besonderen betrieblichen Anforderungen der Kühlketten- und Sortierbetriebe die für solche Nachrüstungen typischen längeren Stromausfälle nicht bewältigen. Um die Anforderungen an industrielle Energieeinsparung und Kostensenkung zu erfüllen und eine zonierte Stromkostenabrechnung und Anomaliewarnungen zu ermöglichen, hat der Park eine intelligente Modernisierung der Stromverteilung initiiert. Als zentrale Stromerfassungskomponenten wurden Split-Core-Stromwandler (CTs) mit durchdringender Leistungsanzapfung ausgewählt, die den Einsatz einer Überwachung in allen Stromkreisen ohne Stromausfälle ermöglichen.
Mangel an untergeordneten Energieverbrauchsdaten und grober Kostenkontrolle: Die ausschließliche Verwendung eines Hauptzählers machte es unmöglich, die Stromkosten auf Lager, Sortierung, Kühlkette und Bürozonen aufzuschlüsseln. Es verhinderte auch die Identifizierung versteckter Verschwendung – wie z. B. im Leerlauf oder ohne Last laufende Geräte –, wodurch die Stromkosten hoch und nicht optimiert wurden, während es für energiesparende Upgrades keine datengestützte Begründung gab.
Unerschwingliche Kosten und Undurchführbarkeit ausfallbasierter Upgrades: Ein Stromausfall von mehr als vier Stunden im Kühlkettenlagerbereich könnte frische Produkte beschädigen und zu geschätzten Verlusten von über 200.000 RMB pro Vorfall führen. Das Sortierzentrum generiert in der Hochsaison eine Tagesleistung von über 800.000 RMB, wodurch ein einziger Ausfalltag äußerst kostspielig ist. Herkömmliche „Durchgangs“-Stromwandler erforderten das Abschneiden von Kabeln für die Installation; Da Stillstandsgenehmigungen nicht eingeholt werden konnten, wurde der Modernisierungsplan zunächst auf Eis gelegt.
Beengter Installationsraum innerhalb von Kabeltrassen und Verkabelungsschwierigkeiten: Über 80 % der Stromkreise waren in Kabeltrassen konzentriert. Herkömmliche Modernisierungen hätten ein umfangreiches Entfernen von Wannenabdeckungen und das Verlegen zusätzlicher Stromkabel erfordert, was zu einem enormen Arbeitsaufwand, hohen Sicherheitsrisiken und möglichen Störungen bestehender Kabelführungen geführt hätte.
Fehlende Echtzeit-Stromüberwachung und Schwierigkeiten bei der Erkennung von Überlastungsrisiken: Die Auslastung der Sortieranlagen schwankt bei großen E-Commerce-Verkaufsveranstaltungen erheblich. Längere Leitungsüberlastungen können die Alterung der Isolierung beschleunigen oder sogar Brände verursachen. Die begrenzte Häufigkeit manueller Inspektionen führte dazu, dass versteckte Fehler oft unentdeckt blieben. Zuvor kam es bereits zu Vorfällen, bei denen eine Überhitzung des Abzweigstromkreises zu Auslösungen und Unterbrechungen des Sortierbetriebs führte.
Um die Kernanforderungen „keine Stromausfälle, minimale Verkabelung und Eignung für beengte Platzverhältnisse“ zu erfüllen, verwendete das Projekt Stromwandler mit geteiltem Kern und durchdringender Stromabgriffsfunktion über alle Stromkreise hinweg, wobei die Modelle auf der Grundlage spezifischer Stromkreisspezifikationen ausgewählt wurden.
Grundlegende Designprinzipien
Durchdringende Selbststromversorgung: Mithilfe integrierter Durchdringungselektroden beziehen die Stromwandler Strom direkt durch die Isolierung des Phasenleiters, um die Erfassungs- und Kommunikationsmodule zu versorgen, sodass keine 220-V-Stromkabel für die Überwachungspunkte verlegt werden müssen. Aufklappbares, nicht durchtrennbares Design: Verfügt über eine Schnappverschluss-Scharnierstruktur, die direkt an der Kabelaußenseite befestigt wird; Das Abschneiden von Kabeln oder das Trennen von Anschlüssen entfällt, sodass eine Installation ohne Stromunterbrechung gemäß den Niederspannungsnormen für den Betrieb unter Spannung möglich ist.
Submetering-Architektur: Sammelt Daten nach Funktionszone und Stromverbrauchsart und lädt sie auf eine zentrale Energiemanagementplattform hoch, um eine zonale Stromkostenabrechnung, Warnungen bei abnormaler Nutzung und eine Trendanalyse des Energieverbrauchs zu ermöglichen.
Kompakte Platzanpassung: Optimierte Geräteabmessungen und reduzierte Betriebsfreiraumanforderungen machen es für enge Installationsumgebungen wie Kabeltrassen und Bereiche mit dichter Verkabelung geeignet.
Installation ohne Ausfallzeiten und ohne Betriebsverlust: Zertifizierte Niederspannungselektriker führten Arbeiten an stromführenden Leitungen streng nach den Vorschriften durch. Durch den Umrüstungsprozess kam es zu keinen Unterbrechungen der Stromversorgung der Kühl- und Sortiersysteme der Kühlkette, was zu keinen Ladungsschäden oder Auftragsverzögerungen führte. Allein dadurch konnten geschätzte Stromausfallverluste von mehr als 500.000 RMB vermieden und komplexe Verfahren zur Genehmigung von Stromausfällen und zur Lastübertragung entfallen.
Eliminierung der Stromverkabelung und Reduzierung der Gesamtkosten um 35 %: Durch den Einsatz der selbstversorgenden Isolationsdurchdringungstechnologie war es nicht erforderlich, separate Stromleitungen für die 172 Überwachungspunkte zu verlegen. Dies reduzierte die Kosten für Verkabelungsmaterial, Kabeltrassenbohrungen und Arbeitsaufwand; Die Gesamtkosten für die Nachrüstung waren etwa 35 % niedriger als bei herkömmlichen Lösungen, und die Bauzeit wurde um mehr als die Hälfte verkürzt.
Anpassungsfähigkeit an enge Kabelrinnenräume und deutlich verbesserte Effizienz: Das kompakte Gerät benötigt nur minimalen Platz für Betrieb und Installation, sodass keine großen Teile der Kabelrinnenabdeckungen entfernt werden müssen. Der gesamte Vorgang – Spannen, Lochen und Verriegeln – kann mit einer Hand durchgeführt werden, wobei die durchschnittliche Installationszeit pro Einheit nur 8 Minuten beträgt. Selbst bei Stromkreisen mit dichter Verkabelung in den Kabelkanälen ist eine schnelle Installation möglich, wodurch die Sicherheitsrisiken bei Arbeiten in der Höhe und auf engstem Raum deutlich reduziert werden.
Zuverlässiger Piercing-Kontakt und keine Überhitzungs-/Isolationsrisiken: Piercing-Elektroden bestehen aus hochleitfähigem verzinntem Kupfer und verfügen über einen Verriegelungsmechanismus mit konstanter Kraft, um einen stabilen Kontaktwiderstand zu gewährleisten. Der Einstechpunkt verfügt über eine integrierte Isolierdichtung, die einen langfristigen Betrieb in Innenräumen ohne Überhitzung, Oxidation oder Verschlechterung der Isolierung gewährleistet; Nach Abschluss bestand das Projekt einen 72-stündigen Temperaturanstiegstest unter Volllast, wobei alle Punkte den nationalen Standards entsprachen. Die Messgenauigkeit entspricht Standards und internen Rechnungslegungsanforderungen. Die Passflächen der Split-Core-Sensoren sind präzise geschliffen und gewährleisten einen dichten Magnetkreisschluss und minimalen Magnetverlust, wobei die Messgenauigkeit konstant innerhalb der Klasse 0,5 liegt. Die Abweichung zwischen den aggregierten Sub-Metering-Daten und dem Master-Zähler beträgt weniger als 2 %, womit die Anforderungen des Managements an die interne Abrechnung des Energieverbrauchs und die Kostenverteilung auf Abteilungsebene vollständig erfüllt werden.
Implementation of sub-metered energy accounting; annual electricity savings exceed 200,000 RMB. Die Nachrüstung ermöglichte verfeinerte Stromverbrauchsstatistiken, kategorisiert nach Zone und Funktion. Durch die Datenanalyse wurden Verschwendungsquellen identifiziert – beispielsweise ein hoher Leerlaufenergieverbrauch im Kühlkettenlagerbereich in der Nacht und im Leerlauf befindliche Luftkompressoren im Sortierbereich. Nach der Optimierung der Betriebsstrategien erreichten die monatlichen Stromeinsparungen etwa 18.000 kWh, wobei die prognostizierten jährlichen Stromkosteneinsparungen mehr als 200.000 RMB betragen.
Proaktive Überlastwarnungen verhindern Ausfälle. Das System hat Schwellenwerte für die Warnung vor Stromüberlastung festgelegt. Während der Hauptsortiersaison „618“ und „Double 11“ kam es dreimal zu Schwerlastwarnungen. Das Betriebs- und Wartungspersonal (O&M) passte die Betriebskombinationen der Geräte umgehend an und versetzte die Startzeiten von Hochleistungsgeräten in Staffeln, um Sortierunterbrechungen durch Stromkreisüberlastungen und Auslösungen zu vermeiden. Dadurch konnten kumulative Ausfallverluste von mehr als 300.000 RMB vermieden werden.
Stabiler Gerätebetrieb mit einer Integritätsrate von 100 %. Mit Stand Juli 2026 sind alle 172 Stromwandler kontinuierlich und stabil in Betrieb. Es sind keine Fehler aufgetreten, z. B. Überhitzung an der Einstichstelle, Isolationsdurchschlag oder Signaldrift. Die Geräteintegritätsrate beträgt 100 %, sodass keine häufige Wartung oder Kalibrierung erforderlich ist, was zu äußerst niedrigen Betriebs- und Wartungskosten führt.
Energiesparabnahme bestanden und politische Fördermittel gesichert. Das Projekt erfüllte die örtlichen Antragsvoraussetzungen für Subventionen zur industriellen Energieeinsparung. Dank eines umfassenden Submetering-Systems und klarer Energieeinsparergebnisse hat es die Drittabnahme erfolgreich bestanden und einen speziellen Energiesparzuschuss in Höhe von 120.000 RMB erhalten, was die Nachrüstungskosten weiter senkte.
Durchdringende Stromtransformatoren mit geteiltem Kern bieten eine störungsarme, kostengünstige und hocheffiziente Möglichkeit für die intelligente Nachrüstung in bestehenden Energieverteilungsszenarien – wie z. B. Logistik-, Industrie- und Gewerbeanlagen –, wo Systemabschaltungen nicht akzeptabel und Änderungen schwierig umzusetzen sind. Es löst die Installationsherausforderungen herkömmlicher Messwandler, die Stromausfälle und Kabeltrennungen erfordern, und eliminiert gleichzeitig die Kosten und den Zeitaufwand, die mit der zusätzlichen Verkabelung der Stromversorgung verbunden sind. Es ist in der Lage, schnell Systeme für den unterzählerierten Energieverbrauch und die Zustandsüberwachung zu etablieren und dient als äußerst kosteneffektive zentrale Sensorkomponente, die Unternehmen dabei hilft, Energie zu sparen, Kosten zu senken und ihre Stromverteilungsabläufe und -wartung zu verbessern.
