Der kreisförmige Fehlerstromwandler verfügt über eine integrierte Struktur mit geschlossenem Regelkreis und einen hochpermeablen Kern und ermöglicht so die präzise Erkennung kleinster Fehlerströme (im Milliampere-Bereich) mit stabiler Signalausgabe und hoher Störfestigkeit. Die Produktserie bietet eine große Auswahl an Öffnungsgrößen für unterschiedliche Kabeldurchmesser und Sammelschienenabmessungen.
1. Hochempfindliche Nullsequenzerkennung
Durch die Verwendung eines hochpermeablen Kernmaterials verfügt das Gerät über einen kontinuierlichen Magnetkreis ohne Luftspalte und eine hervorragende Linearität der Magnetisierungskurve. Es identifiziert Fehlerstromsignale im Milliampere-Bereich präzise mit hoher Empfindlichkeit und geringer Fehlerrate und verhindert so wirksam sowohl Fehlalarme als auch Fehlerkennungen. Dank seiner hohen Widerstandsfähigkeit gegenüber externen elektromagnetischen Störungen sorgt es selbst in komplexen Verteilungsumgebungen für eine stabile und genaue Signalausgabe und liefert zuverlässige Daten für Erdschlussschutz- und Brandfrühwarnsysteme.
2. Integrierte Closed-Loop-Struktur
Das Gerät verfügt über ein geschlossenes Ringdesign mit einem kontinuierlichen Magnetkreis und bietet im Vergleich zu Designs mit geteiltem Kern (öffnbar) eine überlegene Messgenauigkeit und Stabilität. Das Gehäuse ist aus hochfestem, schwer entflammbarem technischen Kunststoff spritzgegossen, der Innenraum ist mit Epoxidharzverguss versiegelt. Dies gewährleistet Beständigkeit gegen Feuchtigkeit, Staub und Alterung, was zu minimaler thermischer Drift und gleichbleibender Leistung im Langzeitbetrieb führt – was es ideal für den Dauereinsatz in Stromverteilerschränken macht.

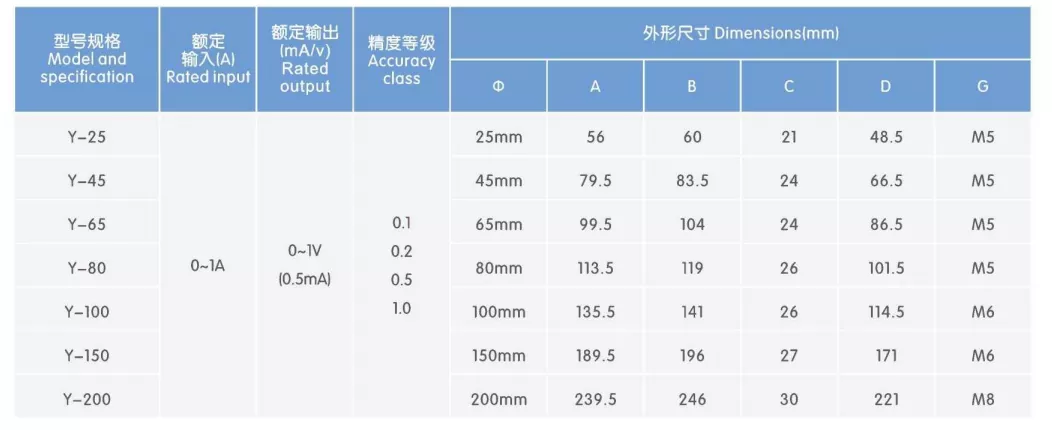

3. Umfassender Blendenbereich
Es ist eine große Auswahl an Öffnungsgrößen erhältlich, von Modellen mit kleinem Durchmesser für Abzweigstromkreise bis hin zu Modellen mit großem Durchmesser für Haupteingangsleitungen. Sie erfüllen unterschiedliche Verkabelungsanforderungen, einschließlich einzelner Kabel mit kleinem Durchmesser, mehrerer Kabel mit großem Durchmesser und rechteckiger Sammelschienen. Die Serie eignet sich für alle Ebenen des Verteilungsnetzes – von den Endverzweigungen bis hin zu den Haupteingangsschränken – und bietet eine flexible Auswahl, um spezifische Installationsanforderungen in verschiedenen Projekten zu erfüllen.

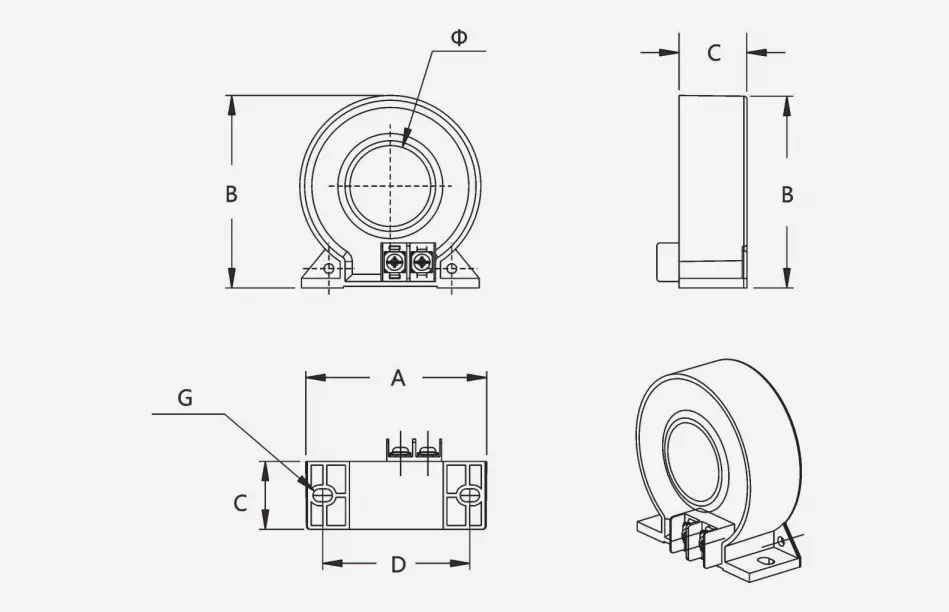

4. Sockelmontiertes Design
Das Produkt verfügt über einen integrierten Montagesockel, der eine schnelle und sichere Schraubbefestigung in Stromverteilerschränken ermöglicht und so eine stabile, wackelfreie Installation gewährleistet. Verfügt über seitlich angebrachte Standardklemmen mit klarer Beschriftung für eine einfache und bequeme Verkabelung. Es ist direkt kompatibel mit gängigen elektrischen Brandüberwachungsmeldern, Erdschlussrelais und Brandüberwachungszentralen, sodass keine zusätzlichen Adapter erforderlich sind und die Installations- und Inbetriebnahmeeffizienz erheblich gesteigert wird.

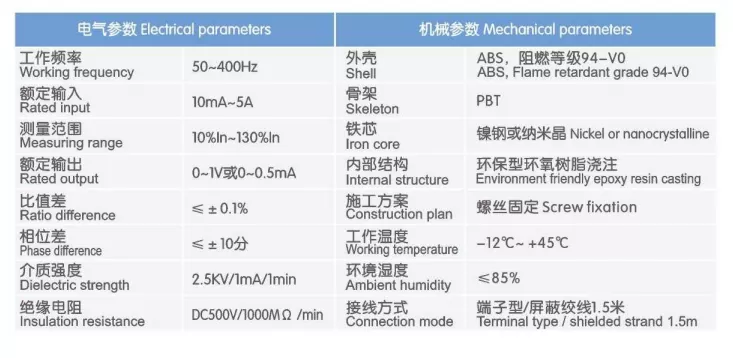

Wählen Sie das Transformatormodell mit der passenden Öffnungsgröße basierend auf den Spezifikationen und der Anzahl der Kabel im zu überwachenden Stromkreis aus;
Führen Sie alle stromführenden Leiter (Phasenleiter + Neutralleiter) des Stromkreises in der gleichen Richtung durch die Transformatoröffnung; Stellen Sie unbedingt sicher, dass der Schutzerdungsdraht (PE) nicht hindurchgeführt wird.
Verwenden Sie Schrauben durch die Montagebasis, um den Transformator horizontal auf einem Montagebalken oder einer Isolierplatte im Stromverteilerschrank zu befestigen.
Schließen Sie die sekundären Ausgangskabel entsprechend der Polaritätsmarkierung der Klemmen an den Überwachungsdetektor oder das Schutzgerät an und stellen Sie sicher, dass alle Verbindungen sicher sind.
Bei dreiphasigen Vierleiterstromkreisen müssen alle drei Phasenleiter und der Neutralleiter gleichzeitig und in der gleichen Richtung durch die Öffnung verlaufen; Bei einphasigen Stromkreisen müssen sowohl die Phasenleitung als auch die Neutralleitung gemeinsam durchlaufen werden. andernfalls kann der Fehlerstrom nicht korrekt erkannt werden;
Sorgen Sie für einen zuverlässigen Kontakt der sekundärseitigen Verkabelung und vermeiden Sie Leerlaufbetrieb; Vermeiden Sie starke Stöße oder Quetschungen während der Installation, um eine Beschädigung der magnetischen Eigenschaften des Eisenkerns zu vermeiden.
Konzipiert für den Schrankeinbau im Innenbereich; Für Außen- oder feuchte Umgebungen sind zusätzliche Abdichtungsmaßnahmen erforderlich.
Elektrische Brandüberwachungssysteme: Echtzeit-Fehlerstromüberwachung und schwellenwertbasierte Alarme für Verteilungskreise auf allen Ebenen; verhindert elektrische Brände und sorgt für die Einhaltung der Brandschutzvorschriften;
Niederspannungs-Erdschlussschutzsysteme: Wird mit Fehlerstromrelais gekoppelt, um Stromkreise bei der Erkennung von Fehlern auszulösen und so die Gefahr eines Stromschlags für das Personal zu verhindern.
Überwachungssysteme für die Brandschutzstromversorgung: Überwacht den Reststrom und den Betriebsstatus spezieller Brandschutzverteilerkreise und gewährleistet so eine zuverlässige Stromversorgung für Brandschutzgeräte.
Sicherheitsüberwachung für die industrielle Stromverteilung: Erkennt Leckagen in Fabrikproduktionslinien und Schaltkreisen von Energieanlagen und erkennt frühzeitig Risiken für die Alterung der Isolierung;
Smart Building Power Distribution: Bietet Leckwarnungen und unterstützt den sicheren Betrieb und die sichere Wartung von Stromverteilungssystemen in Gewerbekomplexen, Bürogebäuden und Wohnanlagen.
Die gesamte Serie der kreisförmigen Fehlerstromwandler wird unter strikter Einhaltung der einschlägigen nationalen Normen entwickelt und hergestellt. Jedes Gerät durchläuft vor Verlassen des Werks mehrere Tests – einschließlich Genauigkeitskalibrierung, Spannungsfestigkeit bei Netzfrequenz und Prüfung der Isolationsleistung –, um eine stabile und zuverlässige Leistung zu gewährleisten. Unterstützt nicht standardmäßige Anpassungen; Parameter wie Innenbohrungsabmessungen, Übersetzungsverhältnisse und Ausgangssignale können an spezifische Anforderungen angepasst werden.
Ein professionelles technisches Team bietet Beratung bei der Modellauswahl und technischen Support nach dem Verkauf.
Beinhaltet eine einjährige Garantie zur Gewährleistung der Produktqualität.
Projektname: Nachrüstung eines elektrischen Brandüberwachungssystems für den Gewerbekomplex „Chengdong Times Square“.
Standort: Eine Stadt auf Präfekturebene in Ostchina
Inbetriebnahmedatum: Juni 2025
Eingesetzte Produkte: Vollständiges Sortiment an kreisförmigen Fehlerstromwandlern (Nullstromwandler)
Der im Jahr 2012 erbaute Gewerbekomplex verfügt über eine Gesamtfläche von ca. 72.000 m², bestehend aus einem Supermarkt im Untergeschoss und vier Etagen mit Einzelhandels- und Gastronomiebereichen, mit insgesamt 326 Stromverteilungskreisen. Aufgrund seines Alters fehlten im ursprünglichen Verteilungssystem standardisierte Fehlerstromüberwachungsgeräte; Für die Fehlerauslösung war es ausschließlich auf den Fehlerstrom-Schutzschalter (ELCB) des Haupteingangsstromkreises angewiesen, was es unmöglich machte, frühzeitige Warnungen bereitzustellen oder Fehlerorte genau zu lokalisieren.
Während der Regenzeit 2024 kam es im Einkaufszentrum aufgrund von Erdschlüssen zu mehreren unerklärlichen Hauptschalterauslösungen. Zur Fehlerbehebung war es erforderlich, die Stromkreise einzeln zu Testzwecken auszuschalten – was pro Vorfall mehr als vier Stunden dauerte –, was den normalen Geschäftsbetrieb erheblich beeinträchtigte. Darüber hinaus stellten die örtlichen Brandschutzbehörden bei einer jährlichen Inspektion fest, dass das Projekt die zwingenden Anforderungen von GB 14287.2-2014 (Elektrische Brandüberwachungssysteme – Teil 2: Elektrische Brandüberwachungsdetektoren mit Fehlerstromtyp) nicht erfüllte, und forderten Korrekturmaßnahmen innerhalb eines bestimmten Zeitrahmens.
Daher begannen die Projektinhaber im Jahr 2025 mit einer umfassenden Nachrüstung des elektrischen Brandüberwachungssystems. An allen Ausgangsstromkreisen der Niederspannungsverteilung wurden kreisförmige Differenzstromtransformatoren installiert, die mit elektrischen Brandüberwachungsmeldern und einem Backend-Überwachungssystem integriert waren, was eine Echtzeit-Fehlerstromüberwachung, Warnungen bei Schwellenwertüberschreitungen und eine Fehlerlokalisierung in allen Stromkreisen ermöglichte.
Fehlende abgestufte Fehlerstromüberwachung; Unfähigkeit, frühzeitig vor potenziellen Gefahren zu warnen. Das ursprüngliche System bot einen Erdschlussschutz nur an der Haupteingangsleitung, ohne Fehlerstromsensoren in den Abzweigstromkreisen. Gefahren wie Alterung der Isolierung und Undichtigkeiten von Geräten konnten nicht frühzeitig erkannt werden; Probleme wurden erst erkannt, als ein Fehler so weit eskalierte, dass der Leistungsschalter auslöste, was zu einer erheblichen Verzögerung bei der Gefahrenverhütung und -kontrolle führte. Versteckte Leckfehler sind schwer zu lokalisieren, was zu einer äußerst geringen Effizienz bei der Fehlerbehebung führt. Einkaufszentren verfügen über zahlreiche Stromverteilungskreise und komplexe Verkabelungen; Wenn ein Leckagefehler auftritt, müssen zur Fehlerbehebung die Stromkreise nacheinander unterbrochen werden. Die Behebung eines einzelnen Fehlers dauert durchschnittlich über vier Stunden. Häufige Stromausfälle beeinträchtigen den Filialbetrieb erheblich, und Lebensmittel- und Getränkemieter haben wiederholt Verluste durch verdorbene Zutaten erlitten.
Die Nichteinhaltung der Brandschutz-Akzeptanzstandards birgt regulatorische Risiken. Aktuelle Brandschutzvorschriften schreiben die Installation von elektrischen Brandüberwachungsgeräten auf Fehlerstrombasis in dicht besiedelten Gewerberäumen vor. Dem ursprünglichen System fehlte diese Funktion – ein kritischer Mangel für die Brandschutzakzeptanz –, wodurch die Gefahr einer gewaltsamen Schließung zur Behebung bestand.
Durch die Alterung der Verkabelung erhöht sich die Gefahr von Leckagen. Das Gebäude ist seit über einem Jahrzehnt in Betrieb und die Isolierung einiger Kabel ist gealtert oder weist Feuchtigkeitsschäden auf. Im unterirdischen Supermarktbereich besteht aufgrund der hohen Luftfeuchtigkeit ein besonders großes Leckagerisiko, das eine potenzielle Brandgefahr mit sich bringt.
Um eine vollständige Stromkreisabdeckung sicherzustellen, wurden sechs Spezifikationen kreisförmiger Fehlerstromwandler (basierend auf dem Innendurchmesser) ausgewählt, die auf die Kabelspezifikationen und Lasttypen verschiedener Stromkreise zugeschnitten sind. Zu den wichtigsten Designprinzipien gehören:
Nullsystem-Messprinzip: Alle Phasenleiter und der Neutralleiter verlaufen in gleicher Richtung durch die Öffnung des Transformators. Im Normalbetrieb ist die Vektorsumme Null; Tritt eine Leckage auf, induziert der Fehlerstrom ein Signal, das an den Überwachungsdetektor übertragen wird.
Abgestufte Alarmschwellen: Die Alarmschwelle ist auf 300 mA für Endstromkreise und 1 A–2 A für Hauptstromkreise eingestellt, wodurch die Notwendigkeit, Fehlalarme zu verhindern, mit der für eine frühzeitige Fehlerwarnung erforderlichen Empfindlichkeit in Einklang gebracht wird.
Flammhemmende Isolierung: Das Transformatorgehäuse besteht aus hochtemperaturbeständigem, flammhemmendem Material, das für die geschlossene Hochtemperaturumgebung in Stromverteilerschränken geeignet ist. Die Isolationsleistung entspricht den elektrischen Sicherheitsstandards für Niederspannung.
Standardisierte Installation: Die Geräte verfügen über einen integrierten Montagesockel zur Schraubbefestigung in Verteilerschränken; Die Terminals verfügen über ein Standard-Plug-in-Design, das eine bequeme Installation und sichere Verbindungen gewährleistet.

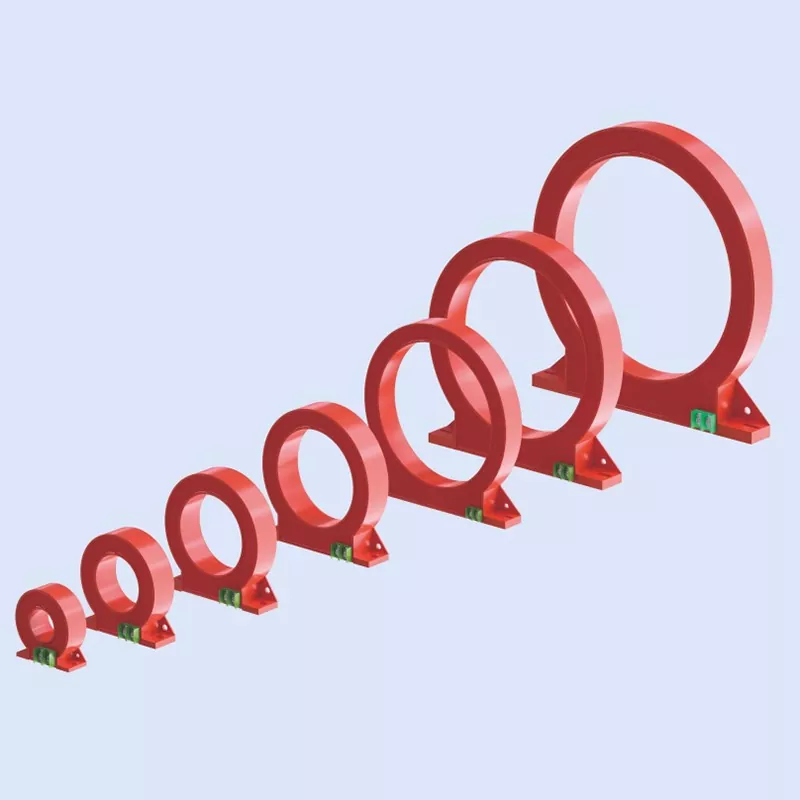

Umfassende Spezifikationsabdeckung für verschiedene Verkabelungsszenarien: Die Auswahl reicht von Modellen mit kleinem Durchmesser (φ25 mm) bis hin zu Modellen mit großem Durchmesser (φ200 mm) und passt perfekt zu jedem Stromkreis, von Beleuchtungszweigleitungen bis hin zu Haupteingangsleitungen. Durch die standardisierte Lieferung entfällt die Notwendigkeit einer kundenspezifischen Fertigung, wodurch die Bauzeit verkürzt wird. Stabile Messgenauigkeit und niedrige Fehlalarmrate: Die Verwendung eines hochpermeablen Ringkerns mit gleichmäßig verteilten Wicklungen gewährleistet eine hervorragende Linearität bei der Differenzstrommessung und eine genaue Erkennung von Schwachstromsignalen. Daten nach der Inbetriebnahme zeigen eine Alarmgenauigkeitsrate von über 96 %, ohne dass es zu häufigen Fehlalarmen kam, die den normalen Stromverbrauch störten.
Bequeme Installation mit minimaler Stromunterbrechung: Das Durchführungsdesign in Kombination mit einer Sockelbefestigung ermöglicht die Installation durch Abschalten nur des spezifischen Stromkreises, der angesprochen werden soll; Die durchschnittliche Installationszeit pro Transformator beträgt ca. 15 Minuten. Das gesamte Projekt wurde in nur 12 Tagen abgeschlossen – deutlich früher als geplant – und minimierte die Auswirkungen auf den Geschäftsbetrieb des Einkaufszentrums.
Flammhemmend und hochtemperaturbeständig, geeignet für raue Schaltschrankumgebungen: Das Gehäuse besteht aus flammhemmendem technischem Kunststoff, während Kern und Wicklungen zum Schutz vor Feuchtigkeit in Epoxidharz eingekapselt sind. Das Gerät behält seine Isolationsleistung und Messgenauigkeit ohne Beeinträchtigung während des Langzeitbetriebs in der geschlossenen Hochtemperaturumgebung (über 40 °C) von Stromverteilerschränken bei.
Integration mit Backend-Systemen für visuellen Betrieb und Wartung: Die Ausgangssignale des Transformators werden in elektrische Brandmelder eingespeist und im Backend-System der Brandmeldezentrale zusammengefasst. Dies ermöglicht eine Echtzeitüberwachung der Fehlerstromwerte für jeden Stromkreis; Bei Überschreitung der Grenzwerte zeigt ein automatischer Popup-Alarm die jeweilige Schaltkreisposition an, sodass das Betriebs- und Wartungspersonal den Fehler sofort lokalisieren kann.
Fachliche Abnahmeprüfung für Brandschutz erfolgreich bestanden: Nach der Umrüstung hat die Anlage die Fachabnahmeprüfung für elektrischen Brandschutz der örtlichen Feuerwehr bestanden. Fehlerstromüberwachungsfunktionen, Alarmlogik und abgestufte Schutzsysteme entsprechen alle dem GB 14287-Standard und lösen frühere Compliance-Probleme vollständig.
Deutlich verbesserte Effizienz bei der Fehlerfrüherkennung und -lokalisierung: Bis Ende 2025 hat das System 27 Fälle von zu hohem Fehlerstrom frühzeitig gewarnt (19 durch Isolationsfehler in der Mieterausrüstung und 8 durch Feuchtigkeit oder Alterung in der Verkabelung). Das O&M-Personal kann Fehler direkt anhand des alarmierten Stromkreises lokalisieren; Die durchschnittliche Fehlerbehebungszeit wurde auf unter 20 Minuten reduziert, was einer Effizienzsteigerung von 85 % entspricht.
Geschlossenes Management von elektrischen Brandgefahren: Alle Gefahren durch Leckagen wurden behoben, bevor es zu einer Stromkreisauslösung kam. Seit der Nachrüstung kam es zu keinen ungeplanten Stromausfällen aufgrund von Leckagen, und feuchtigkeitsbedingte Leckagerisiken im unterirdischen Supermarktbereich wurden effektiv kontrolliert, sodass es das ganze Jahr über zu keinen Unfällen im Zusammenhang mit der elektrischen Sicherheit kam. Betriebs- und Wartungskosten werden deutlich reduziert; Es ist keine manuelle, kreisweise Fehlerbehebung bei Leckagefehlern erforderlich, wodurch Händlerverluste durch Stromausfälle minimiert und die Kosten für manuelle Inspektionen gesenkt werden. Das Gerät arbeitet stabil, ohne Schäden oder Signalabweichungen und erfordert nur minimale Wartung.
Der kreisförmige Fehlerstromtransformator dient als zentrale Sensorkomponente in elektrischen Brandüberwachungssystemen und ist in verschiedenen Niederspannungs-Stromverteilungsumgebungen einsetzbar, darunter Gewerbegebäude, Wohnkomplexe, Industrieanlagen und kommunale Veranstaltungsorte. Mithilfe des Nullfolgemessprinzips erkennt es präzise kleinste Lecksignale innerhalb von Stromkreisen und ermöglicht so die frühzeitige Erkennung, Warnung und Behebung potenzieller Gefahren durch elektrische Brände.
Durch umfassende Modellauswahl, standardisierte Installation und systematische Integration hat dieses Projekt die hohe Anpassungsfähigkeit und Zuverlässigkeit kreisförmiger Fehlerstromtransformatoren bei der Sanierung alternder Gewerbekomplexe demonstriert und bewiesen, dass sie wesentliche Komponenten für die Verbesserung des Brandschutzes in Niederspannungs-Stromverteilungssystemen sind.
