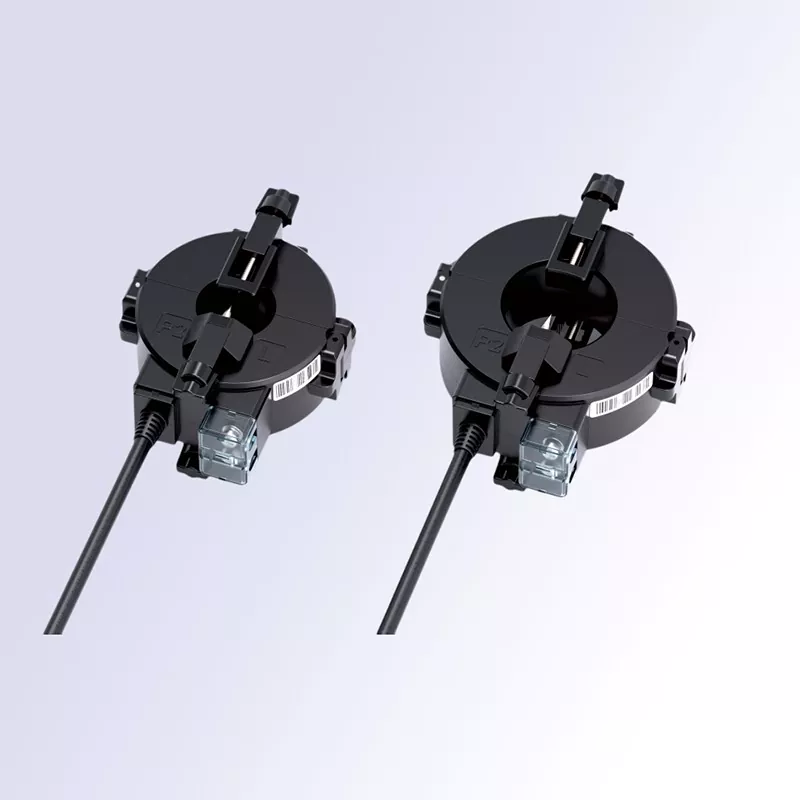

Der wasserdichte Stromtransformator CTHW8 Outdoor verfügt über ein kreisförmiges Split-Core-Design, sodass er direkt an stromführende Stromkabel geklemmt werden kann, ohne dass Systemabschaltungen oder das Trennen von Kabeln und Anschlüssen erforderlich sind. Seine glatte Innenöffnung passt sich der Form des Kabels an, während ein Schrauben- und Stift-Verriegelungsmechanismus für einen sicheren, verrutschfreien Sitz sorgt. In Kombination mit einem hochpräzisen Eisenkern sorgt es für eine stabile Stromerfassung.
Das kreisförmige Design mit geteiltem Kern sorgt für einen festen Sitz zwischen der inneren Öffnung und der Außenfläche des Kabels und eignet sich für ein- und mehradrige Niederspannungskabel mit verschiedenen Durchmessern. Im Vergleich zu Transformatoren mit quadratischer Apertur bietet dieses Design einen engeren Sitz ohne Wackeln, was zu einer stabileren Messgenauigkeit führt. Durch die geteilte Struktur entfällt die herkömmliche Notwendigkeit, Kabel für die Installation abzutrennen, sodass eine Nachrüstung ohne Stromausfälle möglich ist. Eine einzelne Person kann eine Einheit in Sekundenschnelle installieren, was die Installationszeiten erheblich verkürzt und Verluste durch Produktionsausfälle vermeidet.
Das Gerät verfügt über einen oben montierten, knopfbetätigten Schraubenverriegelungsmechanismus mit integriertem Positionierungsstift. Durch Anziehen der Schraube werden das obere und untere Gehäuse sicher verschlossen und sichergestellt, dass die Passflächen des Eisenkerns lückenlos aufeinandertreffen. Gleichzeitig drückt der Positionierungsstift gegen die Außenfläche des Kabels, um den Transformator an Ort und Stelle zu fixieren und so ein Verrutschen oder Drehen effektiv zu verhindern. Dies gewährleistet einen langfristig stabilen Betrieb – auch in Umgebungen mit starken Vibrationen – und eliminiert strukturell Messfehler durch Lockerung.
Es verwendet einen hochwertigen kornorientierten Siliziumstahlkern, der sich durch hohe magnetische Permeabilität, geringen magnetischen Verlust und hervorragende Linearität der Magnetisierungskurve auszeichnet. Es liefert ein stabiles Ausgangssignal innerhalb des Nennstrombereichs, erfüllt die Messgenauigkeitsstandards der Klassen 0,5 oder 1 und gewährleistet eine zuverlässige, genaue Stromdatenerfassung. Das Produkt unterstützt den Zweifrequenzbetrieb (50 Hz/60 Hz) und bietet eine hohe Beständigkeit gegen externe elektromagnetische Störungen und gewährleistet so eine stabile Integration mit verschiedenen Multifunktions-Leistungsmessern, intelligenten Überwachungsterminals und Relaisschutzgeräten.
Dieser wasserdichte Stromwandler CTHW8 für den Außenbereich verfügt über ein spritzgegossenes Unibody-Gehäuse aus hochfestem, flammhemmendem technischem Kunststoff und bietet hervorragende Isolierung, Schlagfestigkeit und Haltbarkeit gegenüber extremen Temperaturen. Der Innenraum ist mit Epoxidharz vakuumvergossen und bietet so umfassenden Schutz vor Feuchtigkeit, Staub und Korrosion. Es eignet sich für vielfältige und anspruchsvolle Umgebungen – wie Industrieanlagen, Verteilerkästen im Freien, unterirdische Verteilerschächte und Versorgungstunnel – und sorgt langfristig für eine gleichbleibende Leistung und eine längere Lebensdauer.
Transparente Klemmenabdeckung: Der Verdrahtungsstatus ist deutlich sichtbar, was die Effizienz bei der Installationsabnahme vor Ort und der anschließenden Fehlerbehebung oder Wartung erhöht.
Deutliche Polaritätsmarkierungen: P1/P2-Richtungsanzeigen und Sekundärklemmenpolarität sind auf der Gehäuseoberfläche markiert, um Verdrahtungsfehler zu vermeiden.
Wasserdichter Kabelausgang: Wird mit einem speziellen, biegefesten Ausgangskabel geliefert; Der Verbindungspunkt ist wasserdicht abgedichtet, um den Gesamtschutz zu verbessern.
Integriertes, zubehörfreies Design: Direkt nach dem Auspacken einbaufertig, ohne dass zusätzliche Teile erforderlich sind, wodurch die Materialkosten gesenkt werden.

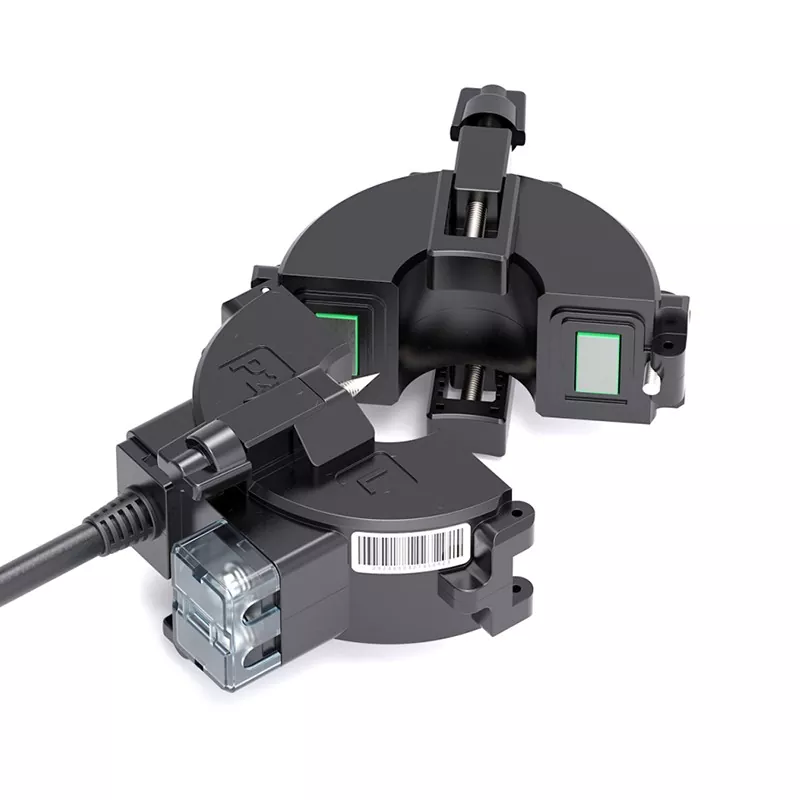

Lösen Sie die obere Feststellschraube, indem Sie sie gegen den Uhrzeigersinn drehen, und trennen Sie dann vorsichtig den oberen und unteren Gehäuseteil entlang der Trennlinie.
Positionieren Sie das zu messende Kabel in der Mitte der Öffnung des Transformators und achten Sie darauf, dass es koaxial zur Öffnung verläuft und keine Fehlausrichtung oder Kompression aufweist.
Richten Sie die Passflächen aus und schließen Sie die Gehäuseteile. Ziehen Sie die obere Feststellschraube im Uhrzeigersinn an, um einen festen Sitz zu gewährleisten und sicherzustellen, dass der Sicherungsstift das Kabel fest fixiert.
Öffnen Sie die transparente Klemmenabdeckung, schließen Sie die Sekundärleitungen entsprechend der Polaritätsmarkierungen korrekt an und schließen Sie die Abdeckung, um die Installation abzuschließen.
Lassen Sie den Sekundärkreis niemals offen, während der Transformator in Betrieb ist. Ein offener Stromkreis kann hohe Spannungen induzieren, die die Sicherheit von Personal und Ausrüstung gefährden.

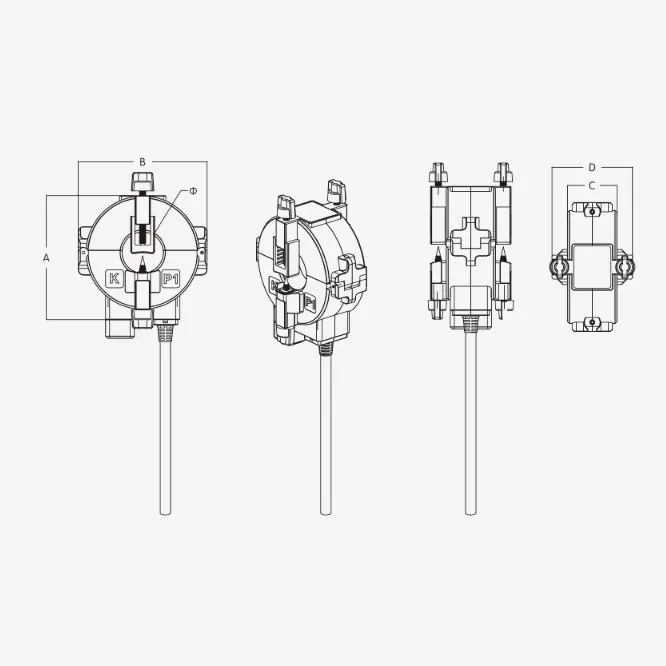

Wählen Sie ein Modell mit der passenden Öffnungsgröße basierend auf dem tatsächlichen Außendurchmesser des Kabels, um einen ordnungsgemäßen Sitz zu gewährleisten.
Bei Installationen im Freien oder in Umgebungen mit hoher Luftfeuchtigkeit wird empfohlen, die Kabelverbindungen zusätzlich wasserdicht/abzudichten. Anwendungsszenarien
Nachrüstung vorhandener Verteilungssysteme: Installation von Messgeräten und Überwachungsgeräten an Kabelstromkreisen in veralteten Industrieparks oder Gewerbegebäuden, ohne dass Stromausfälle oder Kabeltrennungen erforderlich sind.
Betrieb und Wartung der Gebäudestromverteilung: Überwachung des Stroms und Analyse der Energieverbrauchsstatistiken für Kabelkreise in elektrischen Steigleitungen und Versorgungsschächten.
Industrielle Energieüberwachung: Echtzeitüberwachung der Betriebsströme für kabelbetriebene Geräte wie Produktionslinien, Pumpen, Lüfter und Luftkompressoren.
Intelligente Stromverteilungssysteme: Integration mit Stromüberwachungsplattformen und Energiemanagementsystemen, um eine Ferndatenerfassung und Fehlerfrühwarnung zu ermöglichen.
Erdschlussschutz: Anpassbar als Nullstromtransformator zur Fehlerstromüberwachung und zum Erdschlussschutz in Stromverteilungssystemen.
Die gesamte Produktlinie wird unter strikter Einhaltung nationaler Standards hergestellt. Jeder wasserdichte CTHW8 Outdoor-Stromtransformator wird vor dem Versand umfassenden Tests unterzogen – einschließlich Genauigkeitskalibrierung, Netzfrequenz-Spannungstests und Isolationsleistungsprüfungen –, um eine stabile, zuverlässige Leistung sicherzustellen. Es wird eine einjährige Garantie gewährt.
Projektname: Suzhou Smart Lighting Energy Monitoring Retrofit Project | Standort: Stadt Suzhou, Provinz Jiangsu
Fertigstellungsdatum: September 2023
Verwendetes Produkt: Isolationsdurchdringender Split-Core-Stromwandler mit einem Durchmesser von 45 mm
Das Projekt umfasst einen 6,2 Kilometer langen Abschnitt einer großen städtischen Ausfallstraße mit 218 Straßenbeleuchtungsverteilungskreisen. Jeder Stromkreis nutzt 3×16 mm² Stromkabel zur Versorgung von LED-Straßenlaternen und Landschaftsbeleuchtung. Das ursprünglich im Jahr 2015 errichtete bestehende Verteilungssystem bot nur die grundlegende Ein-/Aus-Funktionalität des Hauptschalters und verfügte nicht über Möglichkeiten zur Stromüberwachung einzelner Stromkreise oder zur Statistik des Energieverbrauchs.
Da die Anforderungen an ein verfeinertes kommunales Lichtmanagement zunahmen, planten die lokalen Behörden die Installation von Energieüberwachungs- und Fehlerfrühwarnsystemen im gesamten Beleuchtungsnetz. Sie standen jedoch vor Herausforderungen wie Schwierigkeiten bei der Erlangung einer Genehmigung für Stromausfälle auf Hauptstraßen, hohen Verkabelungskosten aufgrund der verteilten Installationspunkte im Freien und der Notwendigkeit, Kabel für herkömmliche Stromtransformator-Nachrüstungen zu kürzen. Letztendlich wurden im Rahmen des Projekts isolierungsdurchdringende Split-Core-Stromwandler als Kernkomponenten für die Stromerfassung ausgewählt, sodass die gesamte Nachrüstung ohne Stromausfälle durchgeführt werden konnte.
Fehlende Stromüberwachung im Abzweigstromkreis; extrem geringe Effizienz bei der Fehlerbehebung. Im gesamten Beleuchtungsnetz gab es keine Stromdatenerfassung pro Stromkreis; Die Identifizierung beschädigter Straßenlaternen oder Leitungsstörungen erfolgte ausschließlich durch manuelle Nachtpatrouillen. Die durchschnittliche Zeit bis zur Fehlererkennung betrug mehr als 12 Stunden, wobei die Probleme in abgelegenen Abschnitten manchmal zwei bis drei Tage anhielten, bevor sie behoben wurden. Infolgedessen lag die Verfügbarkeitsrate der Straßenbeleuchtung bei etwa 92 % und erfüllte nicht die erforderlichen Standards.
Rohenergiemanagement; Unfähigkeit, einen anormalen Stromverbrauch zu erkennen. Nur der Hauptzähler misst den Gesamtverbrauch, sodass eine Unterscheidung des Energieverbrauchs nach einzelnen Stromkreisen nicht möglich ist. Probleme wie Leitungslecks oder unbefugter Stromabgriff durch nahe gelegene Unternehmen blieben unentdeckt, was zu geschätzten jährlichen Energieverlusten außerhalb der Beleuchtung von über 50.000 RMB führte.
Herkömmliche Nachrüstungen erforderten Stromausfälle, was erhebliche Auswirkungen auf die Öffentlichkeit hatte. Bei Verwendung standardmäßiger Durchgangsstromtransformatoren wären Kabel durchtrennt und die Stromversorgung abgeschaltet worden. Ausfälle auf Hauptstraßen hätten zu Störungen der Verkehrsampeln, der Straßenbeleuchtung und der Stromversorgung der umliegenden Geschäfte geführt. Darüber hinaus war der Genehmigungsprozess für Ausfälle komplex und die nächtliche Installation birgt hohe Sicherheitsrisiken.
Weit verstreute Außenstandorte; hohe Kosten für die Verkabelung der Stromversorgung. Die 218 Überwachungspunkte waren entlang der Straße verstreut. Die Installation separater Stromkabel für jedes Datenerfassungsmodul hätte zusammen Material- und Arbeitskosten von über 120.000 RMB verursacht; Darüber hinaus ist die Verkabelung im Außenbereich anfällig für Alterung und hohe Ausfallraten.
Um den Kernanforderungen verteilter Außenstandorte und einer ausfallfreien Installation gerecht zu werden, werden bei dem Projekt ausschließlich isolierungsdurchdringende Stromwandler mit geteiltem Kern eingesetzt. Diese integrierten Einheiten übernehmen sowohl die Strommessung als auch den autarken Betrieb der Schaltung, sodass keine zusätzlichen Stromversorgungsleitungen erforderlich sind.
Grundlegende Designprinzipien

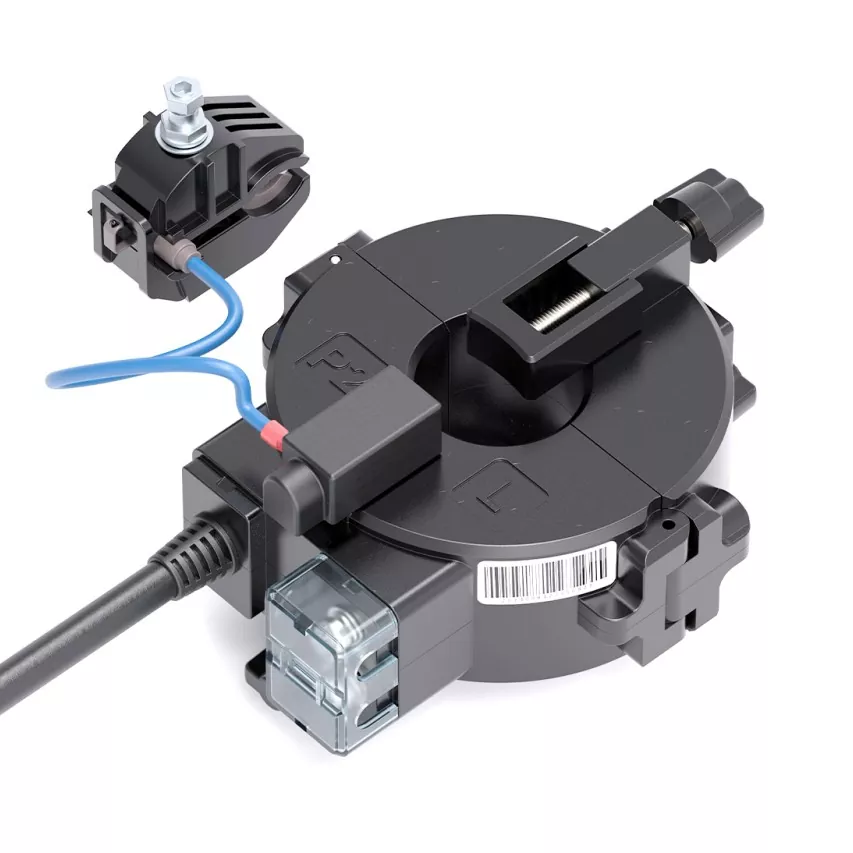

Isolationsdurchdringende Lösung mit eigener Stromversorgung: Der Transformator nutzt eingebaute Durchdringungselektroden, um die Isolierung des Straßenlaternen-Phasenkabels zu durchdringen und Betriebsstrom zu beziehen. Dadurch werden gleichzeitig die Stromerfassungs- und Kommunikationsmodule mit Strom versorgt, sodass keine unabhängigen Stromversorgungsleitungen erforderlich sind.
Split-Core-Installation ohne Unterbrechung: Das Gerät verfügt über eine einrastbare Split-Core-Struktur und wird direkt an der Kabelaußenseite befestigt. Dadurch entfällt die Notwendigkeit, Kabel abzuschneiden oder Klemmen zu trennen, was eine stromführende Installation in Niederspannungsumgebungen ermöglicht. Hochgeschütztes Outdoor-Design: Das Gerät erreicht die Staub- und Wasserdichtigkeitsklasse IP65 und verfügt über einen wasserdichten Dichtungsring an der Einstichstelle, wodurch es für Außenumgebungen geeignet ist, die Regen, starker Hitze und eisigen Wintertemperaturen ausgesetzt sind.
Installation ohne Ausfall; Keine Beeinträchtigung des normalen städtischen Betriebs: Die Arbeiten wurden von zertifizierten Niederspannungselektrikern nach Standardverfahren für Arbeiten unter Spannung durchgeführt. Auf Hauptstraßen kam es zu keinen Stromausfällen und weder die Verkehrsbeleuchtung noch die Stromversorgung umliegender Unternehmen waren beeinträchtigt. Insgesamt wurden 218 Einheiten in nur sieben Tagen installiert und in Betrieb genommen – was die Projektzeit im Vergleich zu herkömmlichen Nachrüstmethoden um über 60 % verkürzte.
Keine zusätzliche Verkabelung erforderlich; Erhebliche Reduzierung der Nachrüstkosten: Durch die Nutzung der Piercing-basierten Self-Powering-Technologie entfällt die Notwendigkeit, Stromkabel für einzelne Einheiten zu verlegen. Dadurch konnten pro Einheit etwa 85 RMB an Material- und Arbeitskosten eingespart werden, was zu einer Gesamtverkabelungskosteneinsparung von über 180.000 RMB und einer Reduzierung der gesamten Nachrüstkosten um 40 % führte.
Zuverlässige Piercing-Versiegelung; Sicher für den Langzeitbetrieb im Freien: Die Stechelektrode besteht aus verzinntem Kupfer und sorgt so für eine gleichmäßige Stechkraft, ohne den Leiterkern zu beschädigen. Eine wasserdichte Dichtung aus Silikonkautschuk gewährleistet nach dem Verschließen eine vollständige Isolierung vor Regen und Feuchtigkeit. Seit ihrer Inbetriebnahme haben die Einheiten der Regenzeit in Suzhou, sommerlichen Höchsttemperaturen von 40 °C und winterlichen Tiefsttemperaturen von -5 °C standgehalten, ohne dass es zu einer Verschlechterung der Isolierung, Wassereintritt oder Kurzschlüssen kam.
Stabile Messgenauigkeit; Erfüllt die Anforderungen an die Messung des Energieverbrauchs: Die Passflächen des Split-Core-Sensors werden präzise geschliffen, was zu einem minimalen Magnetkreisverlust beim Schließen führt und eine Genauigkeit der Klasse 0,5 erreicht – was die Anforderungen für unterzählerierte Energiestatistiken erfüllt. Die hohe Empfindlichkeit gegenüber Schwachstromsignalen ermöglicht die präzise Erkennung von Stromänderungen, die durch den Ausfall einzelner Straßenlaternen verursacht werden, und ermöglicht so eine genaue Frühwarnung bei Störungen.
Bequeme und effiziente Installation; Geeignet für Arbeitsumgebungen im Freien: Die leichten Einheiten verfügen über integrierte Verriegelungsklammern, sodass ein einzelner Techniker die Luftinstallationen ohne schwere Werkzeuge durchführen kann. Dadurch werden sowohl die Sicherheitsrisiken als auch die Schwierigkeiten beim Arbeiten in großer Höhe im Freien deutlich reduziert.
Deutlich verbesserte Betriebs- und Wartungseffizienz und konforme Beleuchtungsraten: Das System überwacht den Strom in allen Stromkreisen in Echtzeit und sendet automatisch innerhalb von 10 Minuten Warnungen bei offenen Stromkreisen, Kurzschlüssen oder ungewöhnlichen Ausfällen, wodurch die durchschnittliche Fehlerbeseitigungszeit um 80 % verkürzt wird. Die Straßenbeleuchtungsrate stieg von 92 % auf 99,2 % und erfüllte damit den Grad-I-Standard für kommunale Beleuchtung.
Verfeinertes Energiemanagement und geringere Verluste: Bei der Analyse der Energiedaten nach der Implementierung wurden drei Punkte unbefugten Stromabgriffs und zwei Fälle versteckter Leitungslecks identifiziert. Die Sanierung reduzierte den anormalen monatlichen Energieverlust um etwa 2.300 kWh, was zu jährlichen Stromkosteneinsparungen von über 25.000 RMB führte.
Stabiler Gerätebetrieb ohne Fehler: Seit Oktober 2024 arbeiten alle 218 Stromwandler kontinuierlich und stabil und weisen keine Wasserschäden, Genauigkeitsabweichungen oder Überhitzungen an den Anschlusspunkten auf; Die Geräteintegritätsrate liegt bei 100 %.
Erfolgreiche kommunale Abnahme: Das Projekt entspricht der Technischen Spezifikation für den Bau und die Abnahme städtischer Straßenbeleuchtungstechnik (CJJ 89) und den relevanten nationalen Normen für Stromtransformatoren und besteht die Sonderabnahmeprüfung der Stadtverwaltung für intelligente Beleuchtungsnachrüstung auf Anhieb.
Der Split-Core-Stromwandler mit Isolationsdurchdringungstechnologie ist eine zentrale innovative Komponente für die intelligente Nachrüstung dezentraler Stromverteilungssysteme im Freien. Es löst effektiv drei Hauptprobleme der Branche, die mit herkömmlichen Nachrüstungsmethoden verbunden sind: die Schwierigkeit, Stromausfälle zu planen, hohe Verkabelungskosten und langsame Installationsgeschwindigkeiten.
Diese Technologie lässt sich in großem Umfang auf Szenarien anwenden, die durch verteilte Standorte und schwierigen Stromzugang gekennzeichnet sind, wie z. B. kommunale Straßenlaternen, Ladesäulen für Elektrofahrzeuge im Freien, Stromverteilung in Industrieparks und ländliche Stromnetze. Es ermöglicht den schnellen Einsatz aktueller Überwachungs- und Energiedatenerfassungssysteme ohne Stromausfälle, mit minimalem Verkabelungsaufwand und geringen Kosten, was es zu einer äußerst kostengünstigen Sensorschichtlösung für das Internet der Dinge (IoT) in der Energieverteilung und beim Bau intelligenter Städte macht.
