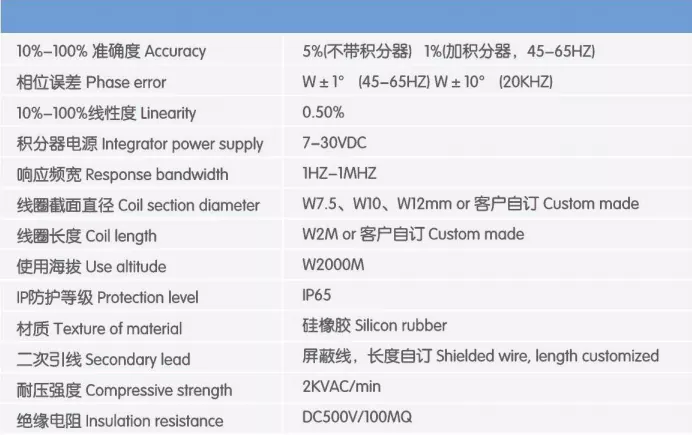

Dank der Öffnungskonstruktion mit Schnappverschluss kann der Transformator schnell an stromführenden Niederspannungsstromkreisen installiert werden, ohne dass Sammelschienen abgeklemmt oder Kabel durchtrennt werden müssen. Dies verkürzt die Umrüstzeit erheblich und vermeidet Verluste durch Produktionsausfälle oder Stromausfälle.
Der Spulenkörper ist leicht flexibel, sodass er in enge Schaltanlagen passt, unregelmäßige Leiter aufnimmt und kompakte Verkabelungslayouts bewältigen kann – wodurch die Installationseinschränkungen herkömmlicher starrer Stromwandler überwunden werden.
Basierend auf dem Luftspulenprinzip eliminiert es Probleme mit der Eisenkernsättigung und sorgt für einen präzisen proportionalen Ausgang über den gesamten Messbereich, sodass es sowohl für die routinemäßige Lastüberwachung als auch für die Erkennung transienter Ströme geeignet ist.
Der flexible Split-Core-Transformator CTLSX kann mit einem dedizierten Integrator gepaart werden, um direkt mit Energiezählern, Netzqualitätsanalysatoren, SPS-Systemen und Datenerfassungseinheiten zu kommunizieren.
Ausgestattet mit einem doppelschichtigen, isolierten, flexiblen Mantel mit hervorragender Spannungsfestigkeit eignet es sich für Niederspannungsverteilungssysteme bis 1000 V; Das verstärkte Gehäuse gewährleistet einen stabilen Langzeitbetrieb im industriellen Umfeld.
Das Gehäuse ist mit wichtigen Spezifikationen wie Modellnummer, Spulendurchmesser, Empfindlichkeit, Frequenzbereich und Zertifizierungsdetails gekennzeichnet, was die Identifizierung vor Ort und das Installationsmanagement erleichtert.
Verstärktes ABS-Gehäuse: Hochfestes weißes technisches Kunststoffgehäuse, das schlagfest und alterungsbeständig ist und einen zuverlässigen Langzeitbetrieb in industriellen Elektroumgebungen gewährleistet.
Hochpräziser Wickelprozess: Die interne Spule besteht aus gleichmäßig gewickeltem, hochreinem Kupferlackdraht, der eine geringe Temperaturdrift und eine hervorragende Konsistenz bietet, um eine stabile Messgenauigkeit über die Zeit zu gewährleisten.

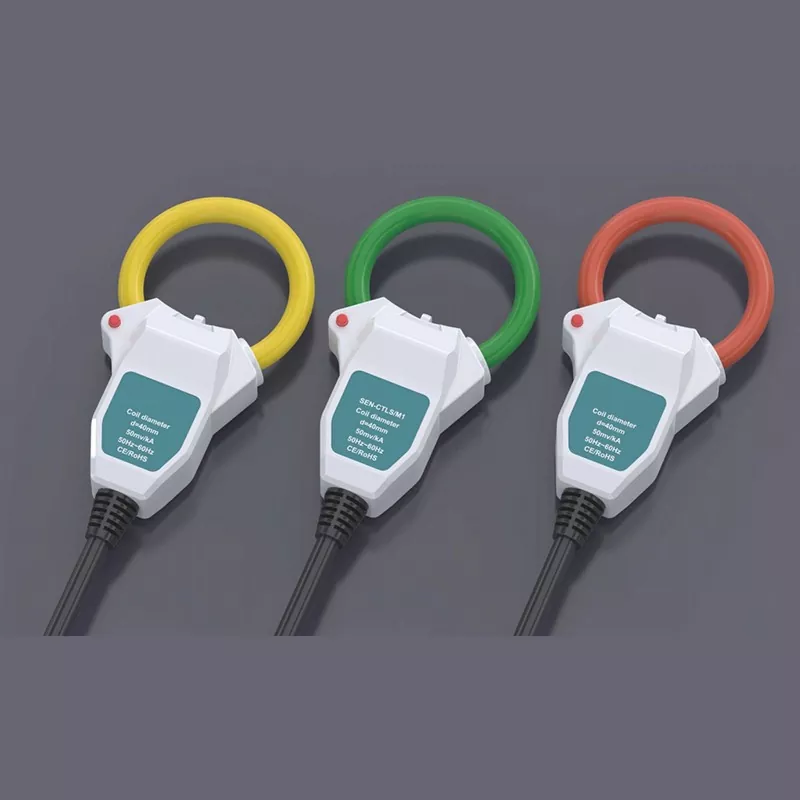

Design der Polaritätsanzeige: Ein roter Punkt auf der Oberseite des Gehäuses ermöglicht eine schnelle Polaritätserkennung während der Installation und verhindert so falsche Kabelverbindungen. Biegesichere Kabelausgangsstruktur: Der Kabelanschlusspunkt verfügt über ein geripptes, biegesicheres Verstärkungsdesign, das ihn widerstandsfähig gegen wiederholtes Ziehen und Biegen vor Ort macht und einen Bruch verhindert.
Dauerhaft lasermarkiertes Etikett: Spezifikationen und Parameter sind deutlich auf der Vorderseite des Gehäuses gekennzeichnet; Die Markierung ist verschleißfest und lichtbeständig, was die Montage vor Ort und spätere Wartungskontrollen erleichtert.
Gebäudeenergiemanagement: Submetering, Energieverbrauchsstatistik und Kostenzuordnung für Gewerbegebäude und Industrieparks.
Überwachung der Stromqualität: Oberschwingungsanalyse für Verteilertafeln, Lastprofilierung und Aufzeichnung transienter Ströme.
Überwachung von Industrieanlagen: Stromüberwachung für Motoren, Pumpen, Kompressoren und Geräte mit Frequenzumrichter (VFD), um eine vorausschauende Wartung zu ermöglichen.
Nachrüstung von Stromverteilungssystemen: Hinzufügen von Stromüberwachungsfunktionen zu älteren Schaltanlagen, ohne dass Stromausfälle oder Neuverkabelungen erforderlich sind.
Neue Energiesysteme: Stromerkennung auf der Ausgangsseite von PV-Wechselrichtern und Lade-/Entladestromüberwachung für Energiespeichersysteme.
Inbetriebnahme und Prüfung vor Ort: Elektrische Abnahmeprüfungen für Energieverteilungsprojekte, Fehlerbehebung und Geräteinbetriebnahme.
Sicherheitsüberprüfung: Die Installation mit stromführenden Leitern muss von einem zertifizierten Elektriker unter strikter Einhaltung der örtlichen elektrischen Sicherheitsvorschriften durchgeführt werden; Bei Hochspannungsszenarien müssen Verfahren zur Stromunterbrechung, Spannungsüberprüfung und Erdung befolgt werden.
Öffnen der Spule: Drücken Sie auf den Riegel am Gehäuse, um die beiden Enden der flexiblen Spule zu trennen.
Wickeln des Leiters: Wickeln Sie die Spule vollständig um den einzelnen zu messenden Leiter und achten Sie darauf, dass der Spulenkörper weder verdreht ist noch überlappt.
Schließen des Gehäuses: Richten Sie die Passflächen der Spulenenden aus und drücken Sie das Gehäuse fest zu, bis ein „Klick“ zu hören ist, der bestätigt, dass die Oberflächen vollständig zusammenpassen.
Verdrahtungsanschluss: Schließen Sie das Ausgangskabel entsprechend der Polaritätsmarkierung an den passenden Integrator oder das Messgerät an.
Funktionsüberprüfung: Schalten Sie das Testgerät ein und bestätigen Sie, dass der aktuelle Messwert stabil ist und mit der tatsächlichen Last übereinstimmt.
Stellen Sie vor der Installation sicher, dass die Kontaktflächen des CTLSX Flexible Split-Core-Transformators sauber sind; Fremdkörper oder schlechter Kontakt wirken sich direkt auf die Messgenauigkeit aus.
Biegen oder quetschen Sie die Spule nicht mit Gewalt und stechen Sie nicht mit scharfen Gegenständen in die Spule, um Schäden an den inneren Wicklungen und der Isolierschicht zu vermeiden.
Der Ausgangsanschluss führt ein Niederspannungssignal; Schließen Sie die Ausgangsklemme während des Betriebs nicht kurz. Dieses Standardmodell ist nur für den Innenbereich bestimmt; Die Installation im Freien erfordert die Platzierung in einem wasserdichten Verteilergehäuse.
F: Muss ein CTLSX Flexible Split-Core-Transformator mit einem Integrator verwendet werden?
A: Ja. Der CNJ-CTLSX gibt ein Differenzspannungssignal im Millivolt-Bereich aus, das proportional zur Änderungsrate des Stroms ist; Es ist ein passender Integrator erforderlich, um dieses in ein Standardsignal umzuwandeln, das mit herkömmlichen Messgeräten, Instrumenten und SPS kompatibel ist. Wir bieten eine Komplettlösung bestehend aus Spule und Integrator.
F: Kann dieses Produkt für Revenue-Grade-Metering (Handelsabwicklung) verwendet werden?
A: Das Standardmodell (Genauigkeitsklasse 0,5) eignet sich für internes Energiemanagement, Submetering und Kostenzuordnung. Für Szenarien, die eine höhere Genauigkeit für die Verbrauchsmessung erfordern, kontaktieren Sie uns bitte, um eine hochpräzise Version anzupassen.
F: Können Kabellänge und Empfindlichkeit angepasst werden?
A: Ja. Bei Großbestellungen können Kabellänge, Ausgangsempfindlichkeit, Spulendurchmesser und mehr individuell angepasst werden. Bitte wenden Sie sich bezüglich spezifischer Anforderungen an unser Vertriebsteam.
F: Wie lauten die Garantiebestimmungen?
A: Ab dem Lieferdatum gilt eine einjährige Qualitätsgarantie. Unter normalen Betriebsbedingungen bieten wir kostenlose Ersatz- oder Reparaturdienste bei Qualitätsproblemen im Zusammenhang mit Material oder Verarbeitung sowie lebenslangen technischen Support.
Projektname: Chengdu Data Center Tier III+ Serverraumschrank-Abzweigstromkreis-Energiezähler-Nachrüstung
Standort: Tianfu Digital Economy Industrial Park, Tianfu New Area, Chengdu, Provinz Sichuan
Fertigstellungsdatum der Nachrüstung: Juni 2025
Verwendetes Produkt: Flexible Split-Core-Rogowski-Spule CNJ-CTLSX (50 mV/kA, Klasse 0,5)
Diese IDC-Einrichtung dient als zentraler Cloud-Service-Knoten für die Region Südwesten. Es ist nach Tier III+-Standards gebaut, beherbergt 480 Standard-Serverschränke und erfordert eine Stromverfügbarkeit von 99,982 %. Um die Anforderungen an die Berechnung der Energieeffizienz zu erfüllen und eine genaue Abrechnung auf der Grundlage des tatsächlichen Stromverbrauchs der Mieter zu ermöglichen, plant die Einrichtung die Installation von Stromerfassungsgeräten an den Schrankzweigkreisen in allen Reihenschränken, um so eine Unterzählung des Energieverbrauchs auf Schrankebene zu erreichen.
Da das Rechenzentrum den Kernbetrieb zahlreicher Regierungs- und Unternehmenskunden beherbergt, sind ungeplante Stromausfälle strengstens untersagt; Folglich waren Nachrüstlösungen, die das Trennen von Kabeln und Stromabschaltungen erforderten – typisch für herkömmliche Stromtransformatoren mit festem Kern oder Standard-Stromtransformatoren mit geteiltem Kern – völlig undurchführbar. Darüber hinaus ließ die hohe Dichte der Kabelführungen in den Stromverteilerschränken nicht genügend Platz für den Einbau starrer Stromwandler. Nach der Bewertung mehrerer Optionen wählte das Projekt die flexible Rogowski-Spule mit geteiltem Kern CNJ-CTLSX als Kernkomponente für die Strommessung aus, was die Nachrüstung aller Zweigstromkreise ohne Ausfallzeiten ermöglichte.
1. Strenge Rechenzentrumsklassifizierung; Nachrüstung bei Abschaltung nicht machbar: IDC-Einrichtungen der Stufe III+ unterliegen strengen Service Level Agreements (SLAs). Für ungeplante Ausfälle fallen erhebliche Strafen von über 100.000 RMB pro Stunde an, die an die Kunden zu zahlen sind. Herkömmliche Stromwandler erfordern während der Installation das Durchtrennen von Kabeln und das Abschalten der Stromversorgung, was dazu führt, dass solche Lösungen nicht konform sind und sofort abgelehnt werden.
2. Messung auf Hauptschränke beschränkt; Keine genaue Abrechnung auf Rack-Ebene möglich: Das ursprüngliche Stromverteilungssystem maß nur die Haupteingangsleitung des Verteilerschranks. Die Stromkosten der Mieter wurden auf der Grundlage der Rack-Grundfläche zugeteilt, was dazu führte, dass Kunden mit hoher Leistungsdichte ständig unverhältnismäßige Kosten tragen mussten und es zu häufigen Abrechnungsstreitigkeiten kam. Darüber hinaus behinderte das Fehlen präziser Energieeffizienzdaten für einzelne Racks die Bemühungen zur PUE-Optimierung.
3. Interne Verkabelung mit hoher Dichte; Installationsbeschränkungen für starre Transformatoren: Die Abzweigkabel in den Verteilerschränken hatten einen Abstand von weniger als 2 cm. Herkömmliche starre Split-Core-Transformatoren sind sperrig und erfordern viel Freiraum zum Öffnen und Schließen, was eine Installation aufgrund der vorhandenen Kabelführung unmöglich macht. Eine Neuordnung der Kabel hätte den Arbeitsaufwand und die Gefahr von Stromausfällen drastisch erhöht.
4. Strenge Anforderungen an die elektromagnetische Verträglichkeit (EMV): Standard-Eisenkerntransformatoren weisen eine hohe magnetische Streuung auf, die den stabilen Betrieb von Servern, Speichergeräten und Netzwerk-Switches beeinträchtigen und möglicherweise Datenfehler oder Systemneustarts verursachen kann. Nachrüstgeräte mussten den strengen EMV-Standards entsprechen, die für IDC-Anlagen erforderlich sind.
Um die Kernanforderungen von IDC-Einrichtungen zu erfüllen – insbesondere „keine Ausfallzeiten, kompakter Platzbedarf, hohe Präzision und strenge EMV-Standards“ – verwendet das Projekt flexible Rogowski-Spulen mit geteiltem Kern CNJ-CTLSX gepaart mit speziellen DIN-Schienen-Integratoren. Diese wandeln Signale zur Integration in das Umweltüberwachungssystem der Anlage um und ermöglichen so eine Echtzeit-Datenerfassung des Strom- und Energieverbrauchs über alle Zweigstromkreise hinweg.
Grundlegende Designprinzipien
Split-Core-Installation ohne Unterbrechung: Die Spulen verfügen über ein einrastbares Split-Design und werden direkt auf die Kabel geklemmt. Zertifizierte Elektriker führen die Installation gemäß den Niederspannungs-Arbeitsprotokollen durch. Zu keinem Zeitpunkt sind Stromausfälle oder Terminalabschaltungen erforderlich.
Flexible Spulen für enge Räume: Die aus flexiblem Isoliermaterial gefertigten Spulen können leicht gebogen oder umgeformt werden, was eine einfache Installation um Kabel herum auch in dicht gepackten Schränken mit minimalem Abstand ermöglicht.
Nahtlose Signalintegration: Spezielle Integratoren wandeln Differenzsignale in elektrische Standardsignale zur direkten Verbindung mit der vorhandenen Überwachungsplattform um. Dadurch entfällt die Notwendigkeit, das Host-System auszutauschen, sodass die Nachrüstkosten überschaubar bleiben.
Low-EMR-Abschirmungsdesign: Eine externe Abschirmungsschicht minimiert den magnetischen Streufluss – weit unter dem Wert herkömmlicher Eisenkerntransformatoren – und gewährleistet so die Einhaltung der IDC-Standards für elektromagnetische Verträglichkeit (EMV) und verhindert Störungen des stabilen Betriebs von IT-Geräten.
Flammhemmende, hochtemperaturbeständige Materialien: Das Gehäuse besteht aus flammhemmendem technischem Kunststoff der Klasse V0, der dem anhaltenden Temperaturanstieg standhält, der für geschlossene Serverraumumgebungen typisch ist, und den Brandschutzbestimmungen entspricht.
Installationsprozess ohne Ausfallzeiten; Keine Auswirkungen auf den Geschäftsbetrieb und keine Haftungsauszahlungen: Alle 144 Einheiten wurden installiert und in Betrieb genommen, während die Systeme in Betrieb blieben. Während der gesamten Installation löste das Stromversorgungssystem keine Alarme aus und kam zu keinen Unterbrechungen; Alle Kundendienste liefen weiterhin normal, erfüllten die SLA-Anforderungen vollständig und vermeideten ein prognostiziertes Haftungsrisiko von mehr als 800.000 RMB im Zusammenhang mit potenziellen Ausfallzeiten. Sehr anpassungsfähig an enge Räume; Installationseffizienz um 120 % erhöht. Die flexiblen Spulen sind kompakt und biegsam und ermöglichen eine einfache Installation auch in überfüllten Schränken, in denen der Kabelabstand weniger als 2 cm beträgt. Die durchschnittliche Installationszeit pro Einheit beträgt nur 3 Minuten – ein Effizienzgewinn von 120 % gegenüber herkömmlichen starren Stromwandlern – und ermöglicht die Installation und Inbetriebnahme aller 144 Einheiten im gesamten Projekt in nur zwei Tagen.
Konforme Messgenauigkeit unterstützt kommerzielle Abrechnung. Die Geräte verfügen über eine Messgenauigkeit der Klasse 0,5 und eine hervorragende Linearität über den gesamten Messbereich. Die aggregierten Abzweigstromdaten zeigen eine Abweichung von ≤1,8 % im Vergleich zum Hauptzähler im Reihenschrank. Die von einem externen Messtechnikunternehmen verifizierten Daten dienen direkt als Grundlage für die Stromabrechnung der Mieter und lösen so effektiv langjährige Abrechnungsstreitigkeiten.
Elektromagnetische Verträglichkeit gewährleistet keine Beeinträchtigung von IT-Geräten. Nach der Installation wurden Server und Switches in den betroffenen Schränken 72 Stunden lang im Dauerbetrieb überwacht; Es sind keine elektromagnetischen Störungen wie Datenfehler, Neustarts oder Alarme aufgetreten. Die elektromagnetischen Strahlungswerte entsprechen vollständig den IDC-Betriebsstandards.
Das kernlose Design macht den Wartungsbedarf überflüssig und senkt die langfristigen Betriebs- und Wartungskosten. Durch die Verwendung eines Luftkerndesigns sind die Rogowski-Spulen frei von Eisenkernsättigung, mechanischem Verschleiß und Hystereseverlust. Sie erfordern keine regelmäßige Kalibrierung nach der Bereitstellung – lediglich eine Sichtprüfung im Rahmen der jährlichen Kontrollen – was den Arbeitsaufwand und die Kosten für den Betrieb und die Wartung des Rechenzentrums erheblich reduziert.
Präzise Abrechnung auf Schrankebene erreicht; Mieterzufriedenheit deutlich verbessert Der Echtzeit- und monatliche Stromverbrauch für jeden Schrank kann genau verfolgt werden, was eine transparente „Pay-for-what-you-use“-Abrechnung ermöglicht. Die Beschwerden von Mietern mit hohem Stromverbrauch gingen auf Null zurück, und die Mieterneuerungsrate insgesamt stieg um 15 %.
Unterstützt granulare PUE-Optimierung; Jährliche Stromeinsparungen übersteigen 300.000 kWh. Detaillierte Daten zum Energieverbrauch der Abzweigkreise identifizierten drei Cluster von Schaltschränken mit hohem Energieverbrauch. Gezielte Optimierungen wurden für die Klimatisierungsstrategien und die Serverlastplanung umgesetzt. Der Gesamt-PUE der Anlage sank von 1,42 auf 1,38, was zu jährlichen Stromkosteneinsparungen von über 300.000 RMB führte, wobei sich die Nachrüstungsinvestitionen innerhalb von 10 Monaten amortisierten. Frühzeitige Warnung bei Fehlern im Zweigstromkreis und verbesserte Stromversorgungszuverlässigkeit: Das System überwacht Zweigstromkreisströme in Echtzeit und identifiziert erfolgreich potenzielle Probleme – insbesondere Stromschwankungen, die durch schlechten Anschlusskontakt verursacht werden – in zwei Zweigstromkreisen. Das Wartungspersonal hat diese Probleme außerhalb der Hauptverkehrszeiten behoben und so zwei potenzielle Ausfallvorfälle verhindert.
Langfristiger stabiler Betrieb mit 100 % Geräteintegrität: Mit Stand Juli 2026 haben 144 Einheiten 13 Monate in Folge stabil gearbeitet, ohne einen einzigen Fall von Genauigkeitsabweichung, Signalunterbrechung oder Gehäuseverschlechterung. Die Integritätsrate der Ausrüstung liegt bei 100 %, und die Betriebsleistung übertrifft die Projekterwartungen.
Die flexible Split-Core-Rogowski-Spule CNJ-CTLSX eignet sich ideal für die Aufrüstung der Stromverteilung in IDC-Rechenzentren, die keine Ausfallzeiten, hohe Kompaktheit, hohe Präzision und strikte EMV-Konformität erfordern. Es löst im Wesentlichen die Compliance- und Installationsherausforderungen, die mit der Nachrüstung herkömmlicher Stromwandler verbunden sind. Es ist in der Lage, mit minimalen Installationskosten und Betriebsunterbrechungen schnell ein detailliertes Energieüberwachungssystem auf Zweigstellenebene einzurichten und stellt eine äußerst kostengünstige Stromerfassungslösung für die Energieeffizienzverbesserung von Rechenzentren und die Nachrüstung einer intelligenten Stromverteilung dar.
