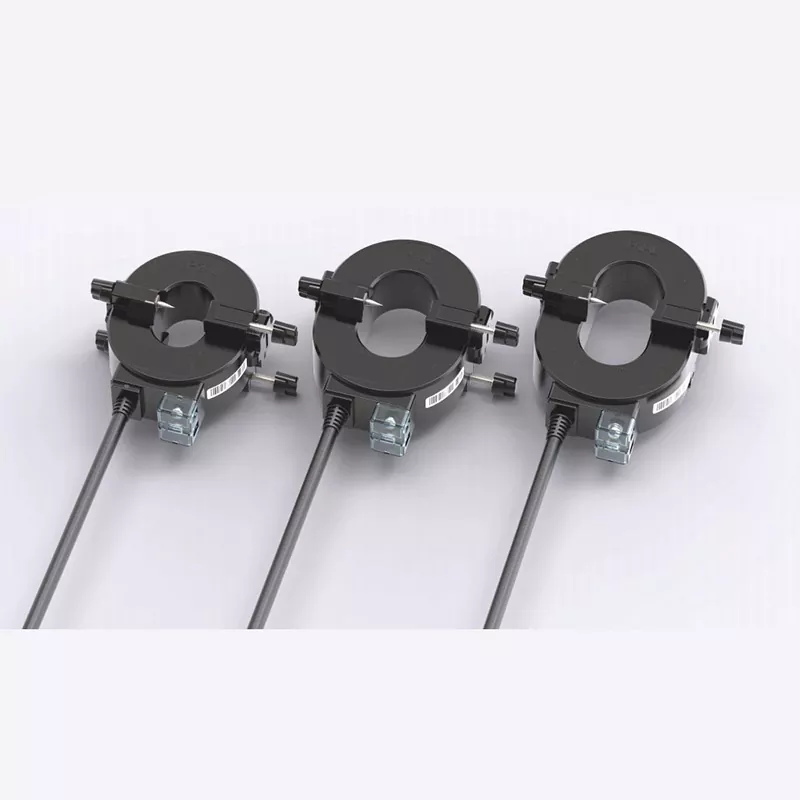

CTHW9 Wasserdichter Stromwandler für den Außenbereichist für die zuverlässige Stromerfassung in Niederspannungs-Stromverteilungssystemen konzipiert, insbesondere dort, wo die Exposition im Freien, Einschränkungen bei der Nachrüstung und der kontinuierliche Betrieb von großer Bedeutung sind. Als professioneller chinesischer Hersteller und LieferantJunray Electricalentwickelt die CTHW9-Serie mit einer Split-Core-Struktur, einem symmetrischen Doppelschrauben-Verriegelungsmechanismus, einem hochpermeablen Siliziumstahlkern und IP65-Schutz, um eine genaue Überwachung zu ermöglichen, ohne dass Kabeldemontage oder Systemabschaltung erforderlich sind.
Die wachsende Nachfrage nach intelligentem Strommanagement hat eine zuverlässige Strommessung in Industrieanlagen, Gewerbegebäuden, Verteilerkästen im Freien und intelligenten Stromnetzen unerlässlich gemacht. Herkömmliche Stromwandler können schwierig zu installieren sein, wenn vorhandene Kabel nicht getrennt werden können oder wenn Geräte im Dauerbetrieb laufen.
Der wasserdichte Stromwandler CTHW9 Outdoor begegnet diesen Herausforderungen durch eine Klemminstallationsstruktur und eine wetterbeständige Konstruktion. Seine Mehrfachöffnungsoptionen unterstützen Niederspannungskabel mit unterschiedlichen Durchmessern, während der hochpermeable kornorientierte Siliziumstahlkern für eine stabile Stromerfassung sorgt. Abhängig von der Konfiguration kann der Transformator Messanwendungen mit einer Genauigkeit der Klassen 0,5 oder 1 unterstützen oder für die Erkennung von Nullfehlerströmen angepasst werden.
Ein Stromwandler, allgemein CT genannt, wandelt den durch einen Primärleiter fließenden Strom in ein messbares Sekundärsignal um, das von Messgeräten, Überwachungssystemen, Schutzgeräten und intelligenten Energiemanagementplattformen verwendet werden kann.
DerCTHW9 Wasserdichter Stromwandler für den Außenbereichwurde speziell für die Überwachung und Nachrüstung von Niederspannungskabeln entwickelt. Im Gegensatz zu herkömmlichen Durchgangs-CTs, bei denen möglicherweise eine Kabeltrennung oder erhebliche Änderungen erforderlich sind, ermöglicht die Konstruktion mit geteiltem Kern das Öffnen, Positionieren um ein vorhandenes Kabel und sicheres Schließen des Geräts.
Dies macht es besonders wertvoll, wenn die elektrische Infrastruktur betriebsbereit bleiben muss. Industrielle Produktionslinien, Gewerbeanlagen, Logistikzentren und Außenvertriebssysteme können daher mit wesentlich weniger Störungen zusätzliche Stromüberwachungspunkte einführen.
Den Produktinformationen von Junray Electrical zufolge ist die CTHW9-Serie für Anwendungen wie die Messung der Niederspannungsstromverteilung, die Überwachung des Energieverbrauchs, den Fehlerstromschutz, die Brandschutzstromüberwachung und intelligente Stromverteilungssysteme konzipiert.
Der CTHW9 verwendet einen symmetrischen Doppelschrauben-Verriegelungsmechanismus. Während der Installation können die beiden Seiten abwechselnd festgezogen werden, um die mechanische Kraft gleichmäßig auf das Transformatorgehäuse zu verteilen.
Dieses Design fördert einen engen Kontakt an der Kernschnittstelle und reduziert potenzielle Ausrichtungsprobleme. Sicherungsstifte verhindern außerdem, dass der Transformator verrutscht oder sich um das Kabel dreht. Dies ist besonders nützlich in Umgebungen, in denen Vibrationen durch Motoren, Lüfter und andere Geräte auftreten.
Unterschiedliche elektrische Systeme verwenden unterschiedliche Kabeldurchmesser, sodass ein einheitlicher CT-Scan selten praktikabel ist. Die CTHW9-Serie bietet verschiedene Innenöffnungsgrößen für die Anpassung verschiedener Niederspannungskabel.
Der Transformator verwendet einen kornorientierten Siliziumstahlkern mit hoher magnetischer Permeabilität und geringem magnetischen Verlust. Dies unterstützt einen breiten linearen Betriebsbereich und trägt zur Aufrechterhaltung einer stabilen Messleistung in Umgebungen bei, in denen möglicherweise elektromagnetische Störungen vorhanden sind.
Für Messanwendungen kann der CTHW9 für die Stromerfassung der Klasse 0,5 oder 1 konfiguriert werden. Für schutzorientierte Projekte kann er auch als Nullstromwandler zur Fehlerstromerkennung angepasst werden.
Elektrische Geräte für den Außenbereich müssen Feuchtigkeit, Staub, Temperaturschwankungen und langfristigen Umwelteinflüssen standhalten. Der CTHW9 verwendet hochfesten, flammhemmenden technischen Kunststoff für sein Gehäuse und einen Vakuum-Epoxidharz-Verguss im Inneren.
Die resultierende IP65-zertifizierte Struktur bietet Schutz vor dem Eindringen von Staub und Wasserstrahlen und trägt dazu bei, dass der Transformator in Verteilerkästen im Freien, Industrieanlagen, unterirdischen Versorgungstunneln und feuchten Elektroschächten zuverlässig funktioniert.
Der CTHW9 verfügt außerdem über mehrere installationsorientierte Details:
Beim Kauf eines Stromwandlers sollten Elektrotechniker mehr als den Nennstrom berücksichtigen. Aperturgröße, Genauigkeit, beabsichtigte Funktion, Installationsumgebung und sekundäre Konfiguration beeinflussen alle, ob ein CT für ein bestimmtes Projekt geeignet ist.
| Artikel | CTHW9-Eigenschaften | Typischer Anwendungswert |
|---|---|---|
| Produkttyp | Wasserdichter Split-Core-Stromtransformator für den Außenbereich | Überwachung von Niederspannungskabeln |
| Aktueller Bereich | Ca. 5A–4000A, je nach Modell | Kleine bis hohe Stromkreise |
| Genauigkeit | Klasse 0,5 oder Klasse 1 für Messkonfigurationen | Energieüberwachung und -messung |
| Kernmaterial | Kornorientierter Siliziumstahl | Stabile magnetische Leistung |
| Schutzklasse | IP65 | Im Freien und in feuchten Umgebungen |
| Installation | Klemmkonstruktion mit geteiltem Kern | Nachrüstung bestehender Anlagen |
| Anpassung | Verhältnis-, Blenden-, Ausgangs- und Nullsequenzparameter | Projektspezifische Anforderungen |
Da die genauen elektrischen Parameter vom ausgewählten Modell und der ausgewählten Anwendung abhängen, sollten Käufer vor der Bestellung das erforderliche Stromverhältnis, den Kabelaußendurchmesser, den Sekundärausgang, die Genauigkeitsklasse und die Schutzanforderungen bestätigen.
Durch die Kombination aus Split-Core-Installation und Umweltschutz eignet sich der CTHW9 für eine Vielzahl von Energieüberwachungsszenarien.
Ältere Fabriken und Gewerbegebäude verfügen möglicherweise über funktionierende Verteilungssysteme ohne ausreichende Untermessung. Durch die Installation zusätzlicher Stromwandler können Stromdaten auf Schaltkreisebene bereitgestellt werden, ohne dass umfangreiche Änderungen an vorhandenen Kabeln erforderlich sind.
Produktionslinien, Luftkompressoren, Versorgungsgeräte und andere große elektrische Verbraucher können individuell überwacht werden. Aktuelle Daten können dann Energiestatistiken, Lastanalysen und Energieeffizienzverbesserungen unterstützen.
Bei der Konfiguration als Nullstromwandler kann das Gerät Fehlerströme erkennen und mit Fehlerstromschutzgeräten arbeiten. Dies macht es für die elektrische Sicherheitsüberwachung nützlich.
Brandschutzstromkreise erfordern eine zuverlässige Überwachung des Betriebszustands. CTHW9 kann in Überwachungsarchitekturen integriert werden, die Strom und Fehlerstrom in relevanten Verteilungskreisen verfolgen.
Stromwandler sind grundlegende Sensorkomponenten für digitale Stromversorgungssysteme. CTHW9-Messsignale können in Leistungsüberwachungsplattformen und IoT-Terminals integriert werden, um die Ferndatenerfassung, Trendanalyse und frühzeitige Fehlererkennung zu unterstützen.
Die Split-Core-Struktur soll die Installation vor Ort vereinfachen, elektrische Arbeiten müssen jedoch immer von entsprechend qualifiziertem Personal unter Einhaltung der geltenden Sicherheitsverfahren durchgeführt werden.
Eine wichtige Sicherheitsanforderung besteht darin, dass der Sekundärkreis eines Stromwandlers nicht offen bleiben darf, während der Primärkreis unter Spannung steht. Eine induzierte Hochspannung kann zu ernsthaften Sicherheitsrisiken führen. Daher sollten bei der Installation und Wartung geeignete CT-Kurzschluss- und Testverfahren befolgt werden.
Für Ingenieure und Beschaffungsteams, die Stromtransformatorlieferanten vergleichen, sollten die folgenden Faktoren überprüft werden, bevor sie ein Modell auswählen:
Ein ProfiHersteller von Stromwandlern in ChinaAußerdem sollte er in der Lage sein, technische Auswahlhilfe zu leisten und nicht nur eine Standardkomponente zu liefern.
Ein intelligentes Nachrüstprojekt für einen Logistikpark in Xiaoshan, Hangzhou, demonstriert den Wert der Split-Core-Stromerfassungstechnologie in einer Betriebsanlage. Der Standort umfasste 172 Niederspannungsverteilungskreise und verursachte jährliche Stromkosten von über 3,2 Millionen RMB. Da Kühlkettenbetrieb und automatische Sortierung längere Ausfälle nicht tolerieren konnten, waren herkömmliche Nachrüstmethoden für Kabeltrennungen unpraktisch.
Das Projekt nutzte Split-Core-Stromwandler, um eine Überwachung auf Stromkreisebene ohne Unterbrechung der Stromversorgung zu ermöglichen. Das resultierende System unterstützte die zonale Stromabrechnung, Warnungen bei abnormaler Last und die Analyse des Energieverbrauchs.
| Projektfaktor | Gemeldetes Ergebnis |
|---|---|
| Überwachungspunkte | 172 Niederspannungsstromkreise |
| Durchschnittliche Installationszeit | Etwa 8 Minuten pro Einheit |
| Reduzierung der Nachrüstungskosten | Ungefähr 35 % |
| Monatliche Energieeinsparungen | Ungefähr 18.000 kWh |
| Prognostizierte jährliche Stromkosteneinsparungen | Mehr als 200.000 RMB |
| CT-Integrität nach der Nachrüstung | 100 % ab Juli 2026 |
Das Projekt verdeutlicht einen wichtigen Grundsatz: Für eine Betriebsanlage beschränkt sich der Wert eines Stromwandlers nicht nur auf die Messgenauigkeit. Installationseffizienz, Systemkontinuität, Raumanpassungsfähigkeit, Umweltschutz und Kompatibilität mit intelligenten Überwachungsplattformen können alle den Gesamtwert des Projekts beeinflussen.
Bei elektrischen Überwachungsgeräten ist eine gleichbleibende Fertigungsqualität unerlässlich, da Messfehler oder Isolationsprobleme nachgelagerte Überwachungs- und Schutzfunktionen beeinträchtigen können.
Junray Electrical gibt an, dass seine CTHW9-Serie vor dem Versand Tests unterzogen wird, einschließlich Genauigkeitskalibrierung, Spannungsfestigkeitstests bei Netzfrequenzen und Prüfungen der Isolationsleistung. Das Unternehmen bietet auch Anpassungen für Stromverhältnisse, Aperturabmessungen, Ausgangskonfigurationen und Nullsequenzparameter an.
Das Produkt wird von einem professionellen technischen Team bei der Modellauswahl und der technischen Kundendienstunterstützung unterstützt. Die angegebene Produktgarantie beträgt ein Jahr. Diese Faktoren können für Ingenieure und Händler, die Stromwandler für mehrere Projektkonfigurationen kaufen, besonders wertvoll sein.
Der CTHW9 kombiniert ein flammhemmendes technisches Kunststoffgehäuse mit Vakuum-Epoxidharzverguss und der Schutzart IP65. Seine versiegelte Konstruktion trägt dazu bei, interne Komponenten bei geeigneten Außeninstallationen vor Staub, Feuchtigkeit und Korrosion zu schützen.
Nein. Seine Split-Core-Struktur ist so konzipiert, dass er um ein vorhandenes Niederspannungskabel geklemmt werden kann, was Nachrüstprojekte erheblich vereinfachen kann, bei denen Kabeldurchtrennungen oder längere Stromunterbrechungen unerwünscht sind.
Je nach gewähltem Modell und Konfiguration ist die Serie für Stromerfassungsanwendungen im Bereich von ca. 5A bis 4000A ausgelegt. Das richtige Verhältnis sollte entsprechend den tatsächlichen Schaltungsanforderungen ausgewählt werden.
Ja. Das Produkt kann als Nullstromtransformator zur Fehlerstromerkennung angepasst werden und kann mit geeigneten Leckageschutz- oder Brandschutzüberwachungsgeräten kombiniert werden.
Messen Sie den tatsächlichen Außendurchmesser des Kabels und wählen Sie eine Öffnung, die es dem Kabel ermöglicht, ohne übermäßigen Abstand oder mechanische Beeinträchtigung richtig im CT zu sitzen. Für eine projektspezifische Auswahl wenden Sie sich bitte an den Hersteller mit den Kabeldimensionen und aktuellen Anforderungen.
Ja. Junray Electrical gibt an, dass Stromverhältnisse, Aperturgrößen, Ausgangskonfigurationen und Nullsequenzparameter entsprechend den Projektanforderungen angepasst werden können.
DerCTHW9 Wasserdichter Stromwandler für den Außenbereichkombiniert Split-Core-Installation, symmetrische Doppelschraubenverriegelung, hochpermeable Magnetkerntechnologie, IP65-Schutz und flexible Konfigurationsoptionen, um den praktischen Herausforderungen der modernen Niederspannungs-Leistungsüberwachung gerecht zu werden. Aufgrund seiner Fähigkeit, Nachrüstprojekte ohne Kabeldemontage zu unterstützen, ist es besonders relevant für Industrieanlagen, Gewerbegebäude, Außenverteilungssysteme, Energiemanagementprojekte und intelligente Energieanwendungen.
Für Käufer, die eine zuverlässige Lösung suchenChina-Lieferant, Hersteller oder FabrikFür maßgeschneiderte Stromwandlerlösungen kann Junray Electrical Beratung bei der Produktauswahl und projektorientierte Anpassung bieten. Wenn Sie ein neues Energieüberwachungssystem planen oder ein bestehendes Verteilungsnetz aufrüsten,Kontaktieren Sie unsmit Ihrem aktuellen Verhältnis, Kabeldurchmesser, Genauigkeitsanforderungen, Installationsumgebung und Anwendungsszenario, um eine geeignete CTHW9-Lösung und professionellen technischen Support zu erhalten.
