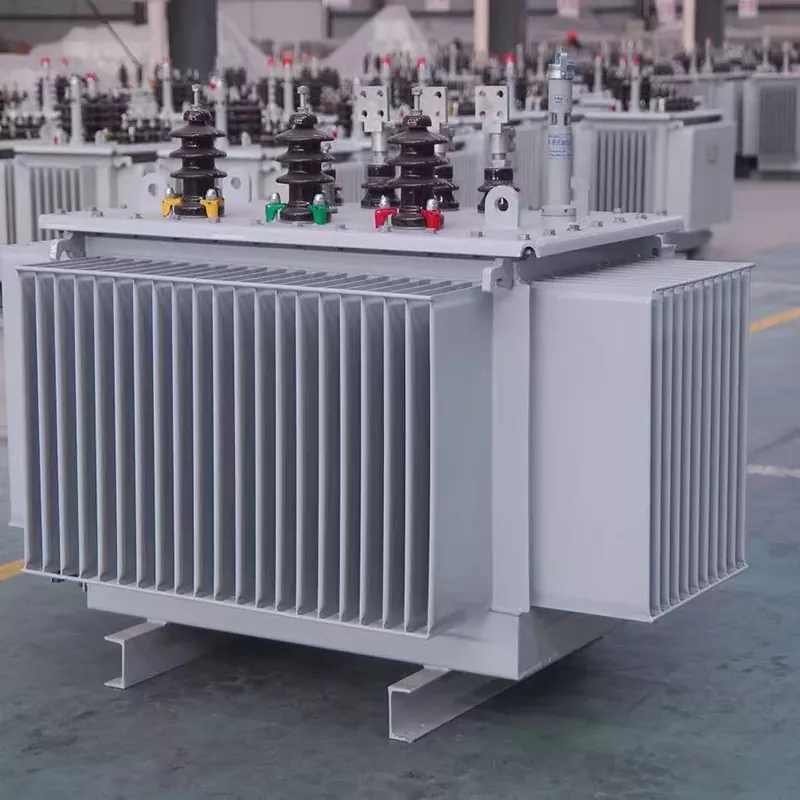

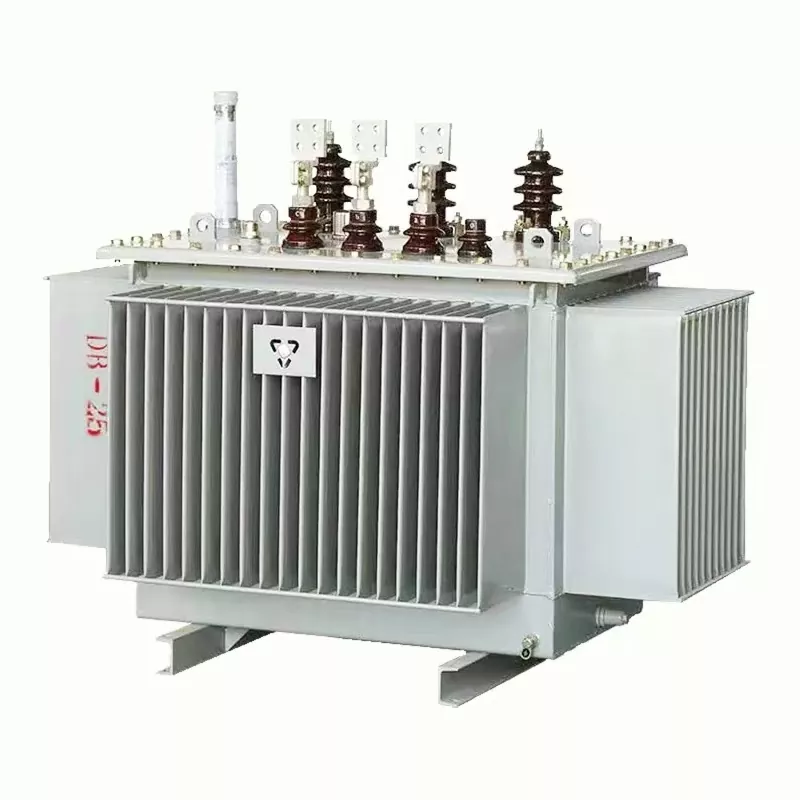

Ölgetauchter Verteilungstransformator

Elektrischer Ölverteilungstransformator von Junray – Nennkapazität von 100 kVA bis 10.000 kVA, Hochspannung 10 kV oder 35 kV, Niederspannung 0,4 kV. Verfügt über einen gewellten, versiegelten Öltank (auslaufsicher, wartungsfrei), einen hochwertigen Siliziumstahlkern (15 % geringerer Verlust als ältere Modelle), eine Stufenumschaltung im Leerlauf- oder Lastbetrieb sowie anpassbare Kupfer- oder Aluminiumwicklungen. Konzipiert für die Außeninstallation in großen Fabriken, Umspannwerken im Freien, großen PV-Anlagen und großen Infrastrukturprojekten. Kapazität, Spannung, Impedanzspannung, Stufenschaltmethode und Wicklungsmaterial können individuell an spezifische Projektanforderungen angepasst werden.

Ultrahohe Kapazität

Mit einem außergewöhnlich breiten Lastkapazitätsbereich – von 100 kVA bis 10.000 kVA – ist dieser Transformator perfekt geeignet, um enorme Lastanforderungen zu erfüllen, wie sie beispielsweise in den Hauptstromverteilungssystemen großer Fabriken und großer Umspannwerke zu finden sind. Es bewältigt problemlos die hohen Kapazitätsanforderungen, die Trockentransformatoren nicht erfüllen können.

Hohe Wirtschaftlichkeit

Diese Lösung bietet im Vergleich zu Trockentransformatoren geringere Kosten und ermöglicht erhebliche Einsparungen bei den Ausrüstungskosten für große Stromverteilungsprojekte. Die hohen Kosten für die Anschaffung von Trockengeräten entfallen; Öltransformatoren sind ausreichend, wodurch die Gesamtkosten des Projekts erheblich gesenkt werden.

Outdoor-Eignung

Dank seiner robusten Wetterbeständigkeit kann das Gerät direkt im Freien installiert werden, ohne Angst vor Sonneneinstrahlung oder Regen haben zu müssen. Das Design des gewellten Tanks verfügt über eine abgedichtete Struktur, die das Austreten von Öl verhindert und vor Verunreinigungen schützt. Dadurch ist der Ölverteilungstransformator perfekt für den Einsatz in rauen Außenumgebungen geeignet und macht den Bau eines eigenen Verteilerraums im Innenbereich überflüssig.

Geringer Verlust und Energieeffizienz

Durch die Verwendung eines hochwertigen Siliziumstahlkerns weist der Transformator eine äußerst geringe Verlustleistung auf. Im Laufe des Langzeitbetriebs führt dies zu erheblichen Einsparungen bei den Stromrechnungen und damit zu erheblichen Energiesparvorteilen – insbesondere einer Reduzierung des Leistungsverlusts um 15 % im Vergleich zu Öltransformatoren der älteren Generation.

Ausgereift und zuverlässig

Ölverteilertransformatoren zeichnen sich durch eine niedrige Ausfallrate aus und profitieren von einer ausgereiften Technologie und einer stabilen Betriebsleistung. Als bewährte Lösung, die seit Jahrzehnten in der Stromverteilungsbranche eingesetzt wird, bietet sie eine bequeme Wartung und ist ideal für groß angelegte Stromverteilungsanwendungen im Freien geeignet.

Technische Spezifikationen

Standards und Konformität: Dieses Produkt wird unter strikter Einhaltung der geltenden nationalen Standards für Ölverteilungstransformatoren hergestellt. Alle Qualitätskontrollverfahren und Werkstestmethoden folgen den Standardanforderungen für diese Produktkategorie. Detaillierte Testberichte und Compliance-Dokumente sind auf Anfrage erhältlich.

Präzise handwerkliche Details

1. Öltank mit Wellpappe: Verfügt über eine Tankkonstruktion mit Wellpappe, die ein Auslaufen von Öl verhindert, keine Wartung erfordert und die Notwendigkeit eines externen Ölausdehnungsgefäßes überflüssig macht.

2. Isolieröl-Kühlsystem: Nutzt die Isolierölkühlung, um eine leistungsstarke Wärmeableitung zu gewährleisten, wodurch es für die Handhabung von Lasten mit hoher Kapazität geeignet ist.

3. Off-Circuit-Stufenschalter: Ausgestattet mit einem Off-Circuit-Stufenschalter, der die Anpassung des Transformatorverhältnisses basierend auf Netzspannungsschwankungen ermöglicht und so die Kompatibilität mit unterschiedlichen Spannungsniveaus gewährleistet.

4. Verlustarmer Eisenkern: Hergestellt aus einem hochwertigen Siliziumstahlkern, der den Energieverlust minimiert und so die Energieeffizienz und Stromeinsparungen fördert.

5. Schutzstruktur für den Außenbereich: Verfügt über ein spezielles Schutzgehäuse für den Außenbereich, das robusten Widerstand gegen Verschmutzung und Feuchtigkeit bietet und rauen äußeren Umgebungen standhält.

Anwendbare Szenarien

Großfabriken: Stromverteilung im Freien und Hochleistungslasten für große Industrieanlagen.

Umspannwerke im Freien: Umspannwerke im Freien und Stromverteilungsanlagen mit hoher Kapazität.

PV-Großanlagen: Außentransformatoren für große Photovoltaikkraftwerke.

Große Infrastruktur: Stromverteilung im Freien für große Infrastrukturprojekte.

Anpassungsoptionen

Wir unterstützen die flexible Anpassung dieses Ölverteilungstransformators an spezifische Projektanforderungen:

Nennleistung: Einstellbar im Bereich von 100 kVA bis 10.000 kVA

Nennspannung: Hochspannung 10 kV oder 35 kV; Niederspannung 0,4 kV

Impedanzspannung: Anpassbar innerhalb von 4 % bis 8 %

Spannungsregelungsmethode: Stufenschaltung ohne Last oder Stufenschaltung unter Last

Wicklungsmaterial: Kupfer oder Aluminium

Um Ihre spezifischen Projektanforderungen zu besprechen, wenden Sie sich bitte unter Angabe Ihres Lastprofils, der Installationsbedingungen und des bevorzugten Lieferzeitplans an unser Vertriebsteam.

Qualitätssicherung und Compliance

Junray Electrical verfügt über ein umfassendes Qualitätsmanagementsystem, das durch mehrere internationale und nationale Zertifizierungen gestützt wird. Bei unserer Serie von Ölverteilungstransformatoren legen wir nicht nur Wert auf routinemäßige Qualitätskontrolle, sondern auch auf strenge, transformatorspezifische Tests, um eine langfristige Zuverlässigkeit bei anspruchsvollen Stromverteilungsanwendungen im Freien sicherzustellen.

Unsere Kernzertifizierungen:

ISO 9001 – Zertifiziertes Qualitätsmanagementsystem, das den gesamten Produktionsprozess abdeckt, von der Rohstoffinspektion bis zur Endproduktprüfung, und Rückverfolgbarkeit und Konsistenz über alle Transformatoreinheiten hinweg gewährleistet.

CE – Produkte entsprechen den wesentlichen Sicherheits-, Gesundheits- und Umweltschutzanforderungen der EU und ermöglichen eine reibungslose Zollabfertigung und Marktzugang für europäische Projekte.

CCC – China Compulsory Certification, obligatorisch für elektrische Geräte, die auf dem chinesischen Inlandsmarkt verkauft und installiert werden.

CQC – China Quality Certification, bestätigt, dass unsere Transformatoren die nationalen Leistungs- und Sicherheitsstandards für Stromverteilungsgeräte erfüllen.

CNAS – Unser hauseigenes Prüflabor ist CNAS-akkreditiert und bestätigt unsere Fähigkeit, standardkonforme Transformatortests durchzuführen, einschließlich Leerlaufverlust-, Lastverlust-, Impedanzspannungs- und Spannungsfestigkeitstests mit kalibrierten Geräten.

Transformatorspezifische Test- und Qualitätsprotokolle:

Zusätzlich zu den routinemäßigen Werksinspektionen wird jeder Ölverteilungstransformator den folgenden speziellen Tests gemäß den geltenden nationalen und internationalen Standards unterzogen:

Leerlaufverlust- und Lastverlustmessung – zur Überprüfung der Energieeffizienzleistung und zur Bestätigung der Verlustreduzierung um 15 % im Vergleich zu Modellen der älteren Generation.

Kurzschlussimpedanztest – um sicherzustellen, dass die Impedanzspannung innerhalb des garantierten Bereichs von 4 % bis 8 % liegt.

Spannungsfestigkeitstest bei Netzfrequenz – zur Validierung der Isolationsintegrität und Spannungsfestigkeit für 10-kV-/35-kV-Systeme.

Blitzimpulstest (auf Anfrage) – zur Überprüfung der Überspannungsfestigkeit für Außeninstallationen.

Dichtungstest – um die Unversehrtheit des Wellöltanks zu bestätigen und sicherzustellen, dass unter Druck kein Öl austritt.

Ölqualitätstest – um sicherzustellen, dass das Isolieröl den Spezifikationen für Durchschlagfestigkeit und Feuchtigkeitsgehalt entspricht.

Prüfung des Übersetzungsverhältnisses und Überprüfung der Vektorgruppe – zur Bestätigung des korrekten Übersetzungsverhältnisses und der Phasenbeziehung des Transformators.

Teilentladungstest (auf Anfrage) – für Anwendungen, die extrem niedrige Teilentladungswerte erfordern.

FAQ

1.Frage: Was sind die Unterschiede zwischen Ölverteilungstransformatoren und Trockentransformatoren?

Antwort: Die Kapazität von Öltransformatoren kann 100 kVA bis 10.000 kVA erreichen, was den Anforderungen extrem großer Lasten gerecht wird. Allerdings ist die Leistung von Trockentransformatoren begrenzt. Gleichzeitig sind Öltransformatoren kostengünstiger als Trockentransformatoren und können direkt im Freien aufgestellt werden, ohne dass ein Innenverteilerraum erforderlich ist, wodurch sie sich besser für große Verteilungsszenarien im Freien mit hoher Kapazität eignen.

2. Frage: Kann dieses Produkt direkt im Freien verwendet werden?

Antwort: Wir haben ein gewelltes, versiegeltes Öltankdesign gewählt, das eine starke Dichtungsleistung aufweist. Es kann Ölaustritt und Verschmutzung wirksam verhindern. In Kombination mit der Outdoor-spezifischen Schutzstruktur kann es Feuchtigkeit verhindern und Sonnenlicht, Regen und anderen Elementen widerstehen. Es sind keine zusätzlichen Schutzeinrichtungen erforderlich. Es eignet sich perfekt für die raue Außenumgebung und erfordert keinen separaten Bau eines Stromverteilerraums im Innenbereich.

3. Frage: Können Kapazität und Spannung des Öltransformators individuell angepasst werden?

Antwort: Der Ölverteilungstransformator hat eine Nennleistung von 100 kVA bis 10.000 kVA und eine Nennspannung für Hochspannung von 10 kV/35 kV und Niederspannung von 0,4 kV. Gleichzeitig können Impedanzspannung, Spannungsregelungsmethode und Wicklungsmaterial individuell angepasst werden. Entsprechend den Anforderungen an die Stromverteilung im Freien in verschiedenen Szenarien wie großen Fabriken und Umspannwerken im Freien können wir spezifische Geräte anpassen, um die Anforderungen an die Stromverteilung mit großer Kapazität im Freien genau zu erfüllen.

4. Frage: Worin liegt konkret der verlustarme Vorteil dieses Produktes?

Antwort: Wir verwenden hochwertige Siliziumstahlblechkerne, deren Verlustrate um 15 % geringer ist als bei den alten Öltransformatoren. Der Energiespareffekt ist bemerkenswert. Im Langzeitbetrieb kann der elektrische Energieverlust deutlich reduziert werden. Die konkrete Stromeinsparung hängt von der tatsächlichen Kapazität und der Betriebsdauer ab. Je größer die Kapazität und je länger die Betriebszeit, desto mehr Strom wird eingespart, was dazu beitragen kann, dass große Stromverteilungsprojekte langfristige Betriebs- und Wartungskosten einsparen.

Technische Supportdienste

Als professioneller Hersteller bieten wir technische Beratung, um Kunden im Ausland bei der richtigen Produktauswahl, Installationsvorbereitung und Routinebetrieb zu unterstützen. Unser Team bietet Fernunterstützung bei der Installation und Inbetriebnahme. Ersatzteile stehen für einen schnellen Versand zur Verfügung. Bei technischen Anfragen antwortet unser Team in der Regel innerhalb von 24 Stunden.

Übersicht über Renovierungsprojekte

Projektprofil

Bei diesem Projekt handelt es sich um den Bau eines neuen externen Stromverteilungssystems für ein kleines bis mittleres Produktionsunternehmen innerhalb eines Industrieparks. Die Hauptlasten der Anlage bestehen aus standardmäßigen industriellen induktiven Geräten – wie Stanzmaschinen, Drehmaschinen, Luftkompressoren, Ventilatoren und Pumpen –, die sich durch häufige Start-Stopp-Zyklen, konzentrierte Tageslasten und Betrieb bei geringer Last in der Nacht auszeichnen. Der Verteilungstransformator befindet sich auf einer speziellen Außenplattform und bietet ausreichend Platz, hervorragende Belüftung und keine Brandschutzbeschränkungen, die mit geschlossenen Innenbereichen verbunden sind.

Angesichts der Installation im Freien, der Anforderungen an die Kosteneffizienz, der Notwendigkeit einer effektiven Wärmeableitung und der erheblichen Lastschwankungen nutzt das Projekt einen hermetisch abgedichteten Öltransformator vom Typ S13-M anstelle einer Trockeneinheit. Dieser einzelne Transformator dient als Hauptstromquelle für die gesamte Anlage – er deckt Antriebsenergie, Beleuchtung und Produktionsausrüstung ab – und gewährleistet so eine stabile, langfristige Stromversorgung für den Betrieb.

Projektherausforderungen und Auswahlgründe

Eignung des Außenraums für Öltransformatoren: Die Außentransformatorplattform bietet ausreichend Platz und gute Belüftung und entspricht den Installationsstandards ohne die strengen Brandschutzbeschränkungen, die für Inneninstallationen gelten.

Kostenkontrolle: Bei gleicher Leistung sind Öltransformatoren deutlich günstiger als Trockentransformatoren, was die Infrastrukturinvestitionen des Unternehmens erheblich reduziert.

Hohe Anforderungen an die Wärmeableitung: Bei konzentrierten Industrieanlagen, hohen Tageslasten und schnellen Temperaturanstiegen übertrifft das selbstkühlende Ölzirkulationssystem von Öltransformatoren Trockentransformatoren und eignet sich daher ideal für den Dauerbetrieb mit hoher Last.

Robuste Überlast- und Stoßfestigkeit: Werkstattmaschinen erzeugen beim An- und Abfahren erhebliche Stoßbelastungen; Öltransformatoren bieten eine hervorragende Kurzschluss- und Überlastfestigkeit und eignen sich daher gut für schwankende Industrielasten.

Einfache, ausgereifte Wartung: Öltransformatoren zeichnen sich durch eine einfache Struktur aus, die eine einfache Fehlerdiagnose und -reparatur ermöglicht und die Verwendung von Standardersatzteilen ermöglicht – ideal für die routinemäßige Wartung der Anlage. Gerätekonfiguration

Basierend auf der berechneten Gesamtlast wird auf der Außenplattform ein hermetisch gekapselter, energieeffizienter Öltransformator S13-M-800kVA 10kV/0,4kV installiert. Es verfügt über ein hermetisch abgedichtetes Wellblechtankdesign ohne Ölausdehnungsgefäß und ist somit für den Einsatz im Freien bei jedem Wetter geeignet.

Wichtige Gerätespezifikationen

Modell: S13-M-800kVA Vollständig versiegelter Öltransformator

Nennspannung: 10 ± 2 × 2,5 % / 0,4 kV

Kühlmethode: Ölgekühlte Selbstkühlung (ONAN)

Kernmaterial: Hochpermeable Siliziumstahlbleche; verlustarmer, energieeffizienter Aufbau

Strukturelle Merkmale: Vollständig versiegelter Wellöltank; wartungsfrei; Oxidations- und feuchtigkeitsbeständig; stabile Isolationsleistung

Schutzkonfiguration: Hochspannungs-Abfallsicherung, Blitzableiter, Niederspannungs-Hauptschalter, Erdungsschutz

Installationsmethode: Überkopfinstallation im Freien auf einer Stahlplattform; Dazu gehören Blitzschutz, Erdung und Sicherheitszaun

Konstruktions- und Anwendungs-Highlights

Extrem geringer Verlust und hohe Energieeffizienz: Verfügt über die energiesparende S13-Struktur; Leerlauf- und Lastverluste sind deutlich geringer als bei älteren S11- und S9-Modellen, was zu erheblichen langfristigen Stromkosteneinsparungen führt.

Hervorragende Anpassungsfähigkeit im Freien: Die vollständig versiegelte Struktur isoliert das Gerät vor Luft, Regen und Staub. beständig gegen Kondensation und Oxidation; Geeignet für den Außenbetrieb sowohl bei hohen Sommertemperaturen als auch bei niedrigen Wintertemperaturen.

Hervorragende Wärmeableitung: Die gleichmäßige Wärmeableitung über die Zirkulation des Transformatoröls sorgt für einen stabilen Temperaturanstieg bei hohen Lasten und vermeidet die bei Trockentransformatoren üblichen Probleme mit der Belastungsbegrenzung durch hohe Temperaturen.

Hohe Stoß- und Kurzschlussfestigkeit: Stabiler Betrieb unter Stoßbelastungen, die durch häufiges Starten und Stoppen von Industriemotoren entstehen; beständig gegen Überhitzung und Stolperfallen.

Klarer Kosten-Leistungs-Vorteil: Geringe Gerätekosten, einfache Installation und kein Bedarf an komplexen Brandbekämpfungseinrichtungen, wodurch die Kosten für die Stromverteilungsinfrastruktur in Fabriken erheblich gesenkt werden.

Betriebsleistung

Stabile und konforme Stromversorgungsqualität: Die Spannungsabweichung nach der Inbetriebnahme und die dreiphasige Balance entsprechen vollständig den industriellen Stromversorgungsstandards und gewährleisten einen reibungslosen Betrieb der Werkstattausrüstung.

Keine Anomalien bei Spitzenlasten: Transformatoröltemperatur und Temperaturanstieg bleiben bei Volllast-Tagesproduktion normal; Es tritt keine Überlastung oder abnormale Erwärmung auf.

Erhebliche Energie- und Verlustreduzierung: Das verlustarme Kerndesign reduziert die Transformatorverluste drastisch und reduziert so effektiv die monatlichen Grundstromgebühren und verlustbezogenen Kosten des Unternehmens.

Fehlerfreier Betrieb im Freien: Die vollständig versiegelte Struktur verhindert das Eindringen von Wasser, Feuchtigkeit und Korrosion und gewährleistet einen stabilen Betrieb bei jedem Wetter das ganze Jahr über. Bequemer und kostengünstiger Betrieb und Wartung: Die Geräte zeichnen sich durch ein ausgereiftes Design und eine niedrige Ausfallrate aus; Bei der routinemäßigen Wartung sind lediglich Sichtprüfungen und Kontrollen des Ölstands und der Erdung erforderlich, was zu einer minimalen Betriebsbelastung führt.

Fallzusammenfassung

Öltransformatoren (Serie S13-M) sind die bevorzugte Wahl für Stromverteilungsprojekte in Industrieanlagen, ländlichen Verteilergebieten, Umspannwerken für externe Netze und Installationen auf freiem Gelände. Im Vergleich zu Trockentransformatoren bieten sie Vorteile wie bessere Wärmeableitung, hohe Überlast- und Schlagfestigkeit, geringere Kosten, hervorragende Energieeffizienz und einfache Wartung. Sie eignen sich besonders gut für Außeninstallationen und Industrieanwendungen, die durch erhebliche Lastschwankungen oder hohe Lasten gekennzeichnet sind, und stellen die ausgereifteste und kostengünstigste Transformatorlösung für externe Netzverteilungsprojekte dar.
