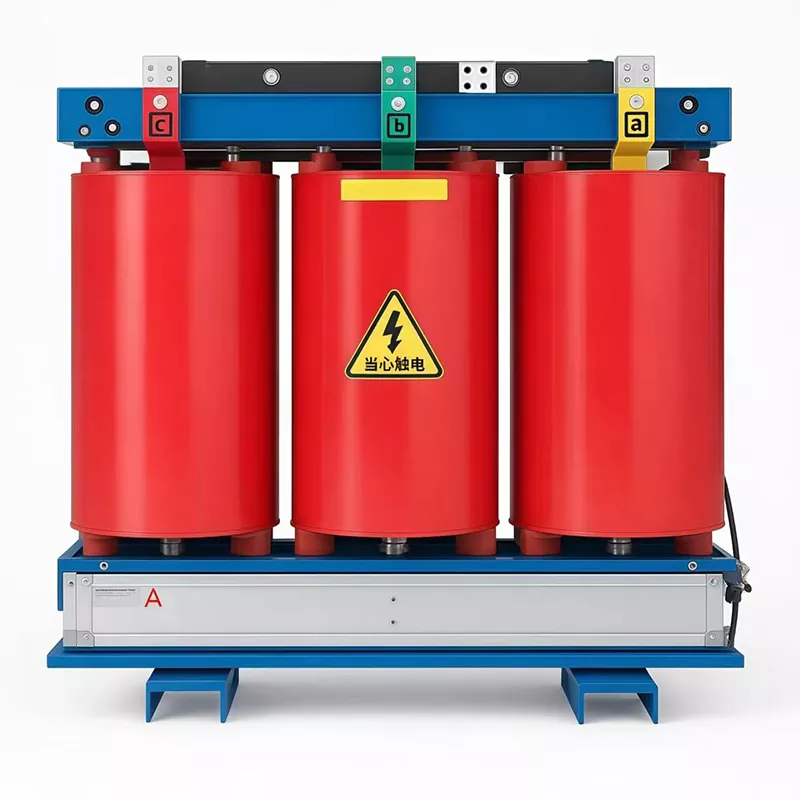

Der Trockentransformator von Junray Electrical ist ein ölfreier Leistungstransformator aus Gießharz, der speziell für Verteilungsanwendungen in Innenräumen entwickelt wurde, bei denen Brandschutz, wartungsfreier Betrieb und geringe Geräuschentwicklung entscheidende Anforderungen sind. Die Nennkapazität reicht von 100 kVA bis 3150 kVA, mit Hochspannung 10 kV und Niederspannung 0,4 kV. Mit epoxidharzverkapselten Wicklungen, Isolierung der Klasse F und einem intelligenten Temperaturkontrollsystem bietet es außergewöhnliche Feuerbeständigkeit, Feuchtigkeitsschutz und Kurzschlussfestigkeit. Mit etwa 10 % geringeren Verlusten als herkömmliche Öltransformatoren ermöglicht er im Langzeitbetrieb erhebliche Energieeinsparungen. Geeignet für Einkaufszentren, Krankenhäuser, Bürogebäude, Rechenzentren und unterirdische Verteilerräume, in denen der Platz begrenzt ist und strenge Brandschutzvorschriften gelten.
Brandschutz: Dieses für den Innenbereich konzipierte Gerät enthält kein Isolieröl und zeichnet sich durch eine außergewöhnliche Feuerbeständigkeit aus. Es kann direkt in Innenräumen zur Stromverteilung installiert werden, sodass kein separater, speziell für den Brandschutz geeigneter Transformatorraum errichtet werden muss. Dadurch eignet es sich perfekt für Innenräume mit strengen Brandschutzanforderungen – wie Einkaufszentren, Bürogebäude und Krankenhäuser –, in denen das Risiko eines Ölaustritts und eines daraus resultierenden Brandes ein Hauptanliegen ist.
Wartungsfrei: Im Gegensatz zu Öltransformatoren, die regelmäßige Ölwechsel und Qualitätsprüfungen erfordern, ist dieses Gerät völlig wartungsfrei. Dies reduziert die langfristigen Wartungskosten erheblich und macht es zur idealen Wahl für Standorte, an denen der Zugang für routinemäßige Wartungsarbeiten schwierig oder unbequem ist.
Geringer Verlust: Energieeffizienter Betrieb: Durch die Verwendung eines hochwertigen Siliziumstahlkerns weist dieser Transformator einen sehr geringen Leistungsverlust auf – etwa 10 % niedriger als der von Standard-Öltransformatoren. Langfristig führt dies zu erheblichen Stromeinsparungen und weist erhebliche Vorteile bei der Energieeffizienz auf.
Hohe Zuverlässigkeit: Geringe Ausfallrate: Mit in Epoxidharz eingekapselten Wicklungen bietet das Gerät hervorragende Isolationseigenschaften sowie eine hervorragende Beständigkeit gegen Feuchtigkeit und Verunreinigungen. Dies gewährleistet einen äußerst stabilen Betrieb und eine außergewöhnlich niedrige Ausfallrate – etwa 30 % niedriger als bei Öltransformatoren – und ist damit die perfekte Lösung für Innenanwendungen.
|
Nennkapazität |
100KVA~3150KVA |
|
Nennspannung |
Hochspannung: 10 kV; Niederspannung: 0,4 kV |
|
Impedanzspannung |
4~6 % |
|
Wärmebeständigkeitsklasse der Isolierung |
F |
|
Transformatorwicklungsmaterial |
Kupfer/Aluminium Anpassbar |
1. Epoxidharzgegossene Wicklungen: Die Wicklungen sind in Epoxidharz eingekapselt und bieten eine hervorragende Isolierung, Beständigkeit gegen Feuchtigkeit und Verunreinigungen sowie einen verbesserten Brandschutz.
2. Luftkühlsystem: Verfügt über einen Luftkühlmechanismus, der den Einsatz von Isolieröl überflüssig macht, keine Wartung erfordert und den Brandschutz gewährleistet.
3. Intelligentes Temperaturkontrollsystem: Ein intelligentes System, das die Wicklungstemperaturen automatisch überwacht; Der Trockentransformator löst bei Überhitzung Alarm aus und sorgt so für Betriebssicherheit.
4. Standardisierte Installation: Entwickelt für eine standardisierte Installation, die für maximalen Komfort eine direkte Platzierung in Innenräumen mit Stromverteilung ermöglicht.
Stromverteilung in Einkaufszentren: Die Stromverteilung in Innenräumen für Einkaufszentren erfordert strenge Brandschutzstandards.
Stromverteilung in Krankenhäusern: Die Stromverteilung in Innenräumen von Krankenhäusern erfordert strenge Brandschutznormen.
Stromverteilung in Bürogebäuden: Die Stromverteilung in Innenräumen für Bürogebäude erfordert strenge Brandschutznormen.
Stromverteilung in Fabriken: Die Stromverteilung in Fabriken ist wartungsfrei.
Bei diesem Projekt geht es um den Bau eines neuen unterirdischen Stromverteilungsraums für einen großen städtischen Komplex bestehend aus einem Einkaufszentrum, Bürohochhäusern, einer Tiefgarage, einem Kino und ergänzenden Gastronomieeinrichtungen. Der Verteilerraum ist als stark frequentierter Bereich mit Anforderungen an die Stromlast „Level 1“ eingestuft und befindet sich im Untergeschoss des Gebäudes. Der ursprüngliche Plan, herkömmliche Öltransformatoren zu verwenden, war mit Problemen wie möglicher Ölleckage, Brandgefahr, großem Platzbedarf, komplexem Betrieb und Wartung sowie übermäßigem Lärm verbunden und erfüllte nicht die Brandschutz- und Umweltvorschriften für unterirdische Bauwerke. Stattdessen werden in dem Projekt mit Epoxidharz gegossene Trockentransformatoren vom Typ SCB13 als Primärverteilungseinheiten eingesetzt. Diese Transformatoren versorgen den gesamten Gewerbekomplex mit Strom für den täglichen Betrieb – einschließlich allgemeiner Stromversorgung, Beleuchtung, zentraler Klimaanlage und Brandschutzsystemen – und sorgen so für einen sicheren, unterbrechungsfreien Betrieb rund um die Uhr.
Für unterirdische geschlossene Räume gelten äußerst strenge Brandschutzanforderungen. Öltransformatoren bergen die Gefahr von Ölbränden und leckagebedingter Verschmutzung und erfüllen nicht die zivilen Luftverteidigungs- und Brandschutznormen.
Gebiete mit hoher Bebauungsdichte erfordern einen geringen Lärmpegel und die Einhaltung von Umweltauflagen; Öltransformatoren erzeugen erhebliche Geräusche und Gerüche, die leicht zu Reklamationen führen.
Die Lasten von Klimaanlagen im Sommer sind konzentriert und unbeständig, wodurch ein hohes Risiko eines Temperaturanstiegs besteht. Das System erfordert eine robuste Überlastfähigkeit und eine präzise Temperaturüberwachung.
Da der Platz unter der Erde begrenzt ist, sind kompakte Transformatoreinheiten erforderlich, die eine direkte Bodenmontage im Innenbereich ermöglichen und keine routinemäßigen Inspektionen oder Wartungsarbeiten vor Ort erfordern.
Es ist eine hohe Gesamtzuverlässigkeit der Stromversorgung erforderlich. Längere Ausfälle für Wartungsarbeiten sind nicht akzeptabel und das System muss über Sicherheitsschutz und Kurzschlussfestigkeit verfügen.
Modell: SCB13-1600kVA 10kV/0,4kV Gießharz-Trockentransformator
Menge: 4 Einheiten; separat betrieben mit gegenseitiger Backup-Fähigkeit
Struktur: Vollständig gegossene Epoxidharz-Isolierung; Ausgestattet mit Temperaturüberwachung, Axiallüfterkühlung und einem IP30-Schutzgehäuse
Schlüsselparameter: Nennspannung 10 ± 2 × 2,5 %/0,4 kV; Impedanzspannung 6 %; Isolierung der Klasse F; integrierte Temperaturüberwachung, Übertemperaturalarm und Übertemperaturauslöseschutz
Installationsort: Spezieller unterirdischer Verteilerraum (Ebene B1); direkte Bodenmontage im Innenbereich; keine feuerbeständige Ölgrube erforderlich
Zusatzfunktionen: Intelligenter Temperaturregler, Lüfterkühlsystem und Maßnahmen zur Vibrations-/Geräuschreduzierung zur Minimierung von Betriebsgeräuschen
Feuer- und explosionsgeschützt, geeignet für unterirdische Umgebungen: Ölfreies Design mit flammhemmender Epoxidharzisolierung eliminiert Brand- und Leckagerisiken; entspricht den Brandschutzbestimmungen und ist ideal für den Langzeitbetrieb in geschlossenen unterirdischen Räumen.
Geräuscharm und verlustarm: SCB13-Serie. Hocheffiziente, energiesparende Kernstruktur mit integrierter Geräuschreduzierung sorgt für deutlich geringere Betriebsgeräusche und verursacht keine Störungen im Einkaufszentrum oder in Büroumgebungen.
Wartungsfrei und einfach zu bedienen: Regelmäßige Ölfiltration, Austausch oder Probenahme entfallen; erfordert lediglich routinemäßige Sicht- und Temperaturprüfungen, wodurch die Betriebs- und Wartungskosten drastisch gesenkt werden.
Hohe Kurzschlussfestigkeit und stabiler Betrieb: Verfügt über eine integrierte Gussstruktur mit hoher mechanischer Festigkeit, die Kurzschlussstößen des Systems standhält; Die intelligente Temperaturregelung überwacht die Wicklungstemperaturen in Echtzeit, um Überhitzungsausfälle zu verhindern.
Kompakte Stellfläche und flexibles Layout: Erfordert keine Ölgruben oder komplexe Feuerlöschsysteme, wodurch Bauraum in unterirdischen Verteilerräumen gespart wird.
Das ganze Jahr über kam es zu keinen Öllecks, Bränden oder Isolationsfehlern; hat die Brandschutz- und Stromverteilungsabnahmeprüfungen erfolgreich bestanden und so einen sicheren und konformen Betrieb des unterirdischen Verteilerraums gewährleistet.
Der Lärmschutz entsprach den Standards. Die Umgebung des Einkaufszentrums wurde nicht durch Transformatorenlärm gestört, und es gab keine Beschwerden von Anwohnern.
Stabiler Betrieb bei Spitzenbelastung der Klimaanlage im Sommer; Das Temperaturregelungssystem leitete die Wärme effektiv ab, ohne dass es zu einer Überhitzungsauslösung kam, und die Spannungsqualität blieb stabil, wodurch der zuverlässige Betrieb der zentralen Klimaanlage, der Aufzüge und der Brandschutzausrüstung gewährleistet wurde.
Die Gesamtverluste wurden im Vergleich zu älteren Transformatoren deutlich reduziert, was zu erheblichen Energieeinsparungen im Langzeitbetrieb führte.
Bequeme Fehlerbehebung und Wartung: Temperatur und Wicklungsstatus können schnell überprüft werden, und die Wartungszyklen sind kurz, sodass eine unterbrechungsfreie Stromversorgung für den Betrieb des Komplexes gewährleistet ist.
Epoxidharzgegossene Trockentransformatoren sind die bevorzugte Wahl für die Stromverteilung in Innenräumen in stark frequentierten Bereichen wie unterirdischen Bauwerken, Gewerbekomplexen, Krankenhäusern, Schulen, Rechenzentren und Wohnhochhäusern. Mit Merkmalen wie ölfreiem Brandschutz, geringem Geräuschpegel, Energieeffizienz, kompakter Stellfläche und hoher Zuverlässigkeit lösen sie effektiv Brandschutzrisiken und Betriebs- und Wartungsherausforderungen im Zusammenhang mit der Stromverteilung in Innenräumen und erfüllen gleichzeitig die Anforderungen städtischer umweltfreundlicher Gebäude und Brandschutzvorschriften.
Junray Electrical hält sich bei der Herstellung seiner Trockentransformatoren strikt an die nationalen Standards. Jede Einheit wird strengen Spannungsfestigkeits-, Verlust- und Temperaturkontrolltests unterzogen, um einen stabilen und sicheren Betrieb zu gewährleisten. Wir bieten Anpassungsoptionen für Kapazität und Spannung, sodass wir einen speziellen Trockentransformator speziell an Ihre Anforderungen an die Stromverteilung in Innenräumen anpassen können und so eine perfekte Passform für Ihre Anforderungen gewährleisten.
Junray Electrical ist ein zertifizierter Hersteller mit einem umfassenden Qualitätssicherungssystem. Zu unseren wichtigsten Zertifizierungen gehören:
ISO 9001 – Internationale Zertifizierung des Qualitätsmanagementsystems, die eine gleichbleibende Produktqualität und kontinuierliche Verbesserung gewährleistet.
CE – Konformität mit europäischen Gesundheits-, Sicherheits- und Umweltschutzstandards, wodurch unsere Produkte auf den EU-Markt gelangen können.
CCC – China Compulsory Certification, obligatorisch für elektrische Produkte, die auf dem chinesischen Markt verkauft werden.
CQC – China Quality Certification, das die Einhaltung nationaler Standards für elektrische Sicherheit und Leistung nachweist.
CNAS – China National Accreditation Service für Konformitätsbewertung, Validierung unserer internen Test- und Kalibrierungsfähigkeiten.
Alle Trockentransformatoren werden in Übereinstimmung mit den geltenden Standards dieser Zertifizierungen hergestellt und getestet, um zuverlässige Leistung, gleichbleibende Qualität und eine reibungslose Projektabnahme zu gewährleisten.
A: Trockentransformatoren verwenden mit Epoxidharz vergossene Wicklungen mit Luftkühlung, die kein Isolieröl enthalten. Sie sind feuersicher, wartungsfrei und für die Innenaufstellung geeignet. Öltransformatoren verwenden Isolieröl zur Kühlung und erfordern regelmäßige Ölwechsel, wodurch sie besser für Außenanwendungen geeignet sind. Trockentransformatoren sind die bevorzugte Wahl für Innenräume mit strengen Brandschutzanforderungen wie Einkaufszentren, Krankenhäuser und Bürogebäude.
A: Ja. Da das Gerät kein Isolieröl enthält und über eine flammhemmende Epoxidharzisolierung verfügt, besteht keine Brandgefahr durch austretendes Öl. Es kann direkt in Verteilerräumen im Innenbereich installiert werden, ohne dass ein spezieller Brandschutz-Transformatorraum erforderlich ist, wodurch wertvoller Gebäuderaum gespart wird.
A: Der Transformator ist mit einem intelligenten Temperaturkontrollsystem ausgestattet, das die Wicklungstemperaturen in Echtzeit überwacht. Im Falle einer Überhitzung löst das System einen Alarm aus und kann das Gerät automatisch abschalten, um Schäden zu verhindern und so einen sicheren und zuverlässigen Betrieb zu gewährleisten.
A: Ja. Im Gegensatz zu Öltransformatoren, die regelmäßige Ölqualitätsprüfungen, Ölfiltration und Ölwechsel erfordern, ist bei Trockentransformatoren keine solche Wartung erforderlich. Es sind lediglich routinemäßige Sichtprüfungen und Temperaturüberwachungen erforderlich, was die langfristigen Betriebs- und Wartungskosten erheblich senkt.
A: Ja. Wir unterstützen die Anpassung der Nennkapazität (100 kVA bis 3150 kVA), der Hochspannung (10 kV), der Niederspannung (0,4 kV), der Impedanzspannung (4–6 %), des Wicklungsmaterials (Kupfer oder Aluminium) und der Gehäuseschutzart (IP20, IP30, IP40), um Ihren spezifischen Anforderungen an die Verteilung in Innenräumen gerecht zu werden.
