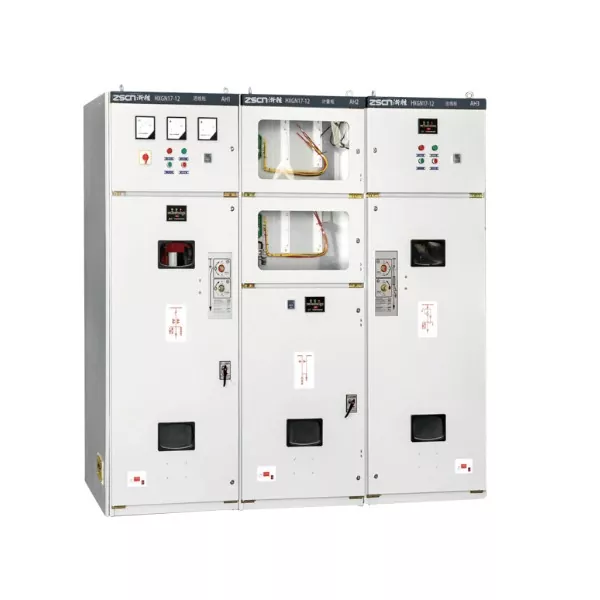

HXGN17-12 Ringhaupteinheit mit Metallgehäuse

In vielen kleinen 10-kV-Ringnetzwerkverteilungsszenarien ist die Zuverlässigkeit der Geräte äußerst anspruchsvoll. Allerdings ist die Leistung gewöhnlicher HXGN-Ringnetzwerkschränke unzureichend und ihre Betriebsstabilität ist schlecht, was es schwierig macht, die Stromversorgungsanforderungen solcher Szenarien zu erfüllen. In einigen Fällen müssen Ringnetzwerkschränke in Kastenstationen installiert werden. Herkömmliche Ringnetzwerkschränke sind zu groß und lassen sich schlecht anpassen, sodass sie nicht flexibel einsetzbar sind. Die metallgekapselte Ring-Haupteinheit HXGN17-12 behebt genau dieses Problem. Basierend auf dem gewöhnlichen HXGN wurde es unter Berücksichtigung von Zuverlässigkeit, Kompaktheit und Anpassungsfähigkeit umfassend aufgerüstet und ist zu einer exklusiven, aufgerüsteten Lösung für die Verteilung kleiner 10-kV-Ringnetzwerke der Spitzenklasse geworden.

Drei große Upgrades

Die metallgekapselte Ring-Haupteinheit HXGN17-12 ist eine verbesserte Version der gewöhnlichen HXGN. Jeder Vorteil ist optimiert, um die Kernanforderungen der Stromverteilung in kleinen Ringnetzwerken zu erfüllen.

Verbesserte Struktur, stabilerer und zuverlässigerer Betrieb: Durch die Verwendung einer verbesserten Kastenstruktur im Vergleich zum gewöhnlichen HXGN-Ringnetzwerkschrank ist das strukturelle Design sinnvoller, das interne Komponentenlayout ist optimiert, wodurch Betriebsrisiken reduziert werden, die Ausfallrate wird erheblich reduziert, es ist keine häufige Wartung erforderlich, es passt sich perfekt den hohen Zuverlässigkeitsanforderungen kleiner 10-kV-Ringnetzwerkszenarien an, ermöglicht einen langfristig stabilen Betrieb und gewährleistet eine kontinuierliche Stromversorgung.

SF6-Lastschalter, überlegene Lichtbogenlöschleistung: Ausgestattet mit einem ausgereiften SF6-Lastschalter, der SF6-Gas als Isolier- und Lichtbogenlöschmedium verwendet, übertrifft die Lichtbogenlöschfähigkeit die von gewöhnlichen Vakuumschaltern bei weitem, mit schneller Abschaltgeschwindigkeit, geringer Lichtbogenenergie, leichter Kontakterosion, zuverlässigerem Betrieb, besserer Erfüllung der tatsächlichen Anforderungen kleiner 10-kV-Ringnetzverteilungen und außerdem der Eigenschaft einer langfristigen Wartungsfreiheit, wodurch die späteren Betriebs- und Wartungskosten gesenkt werden.

Fünf-Präventions-Verriegelungsschutz, sicherer Betrieb: Ausgestattet mit einer speziellen Fünf-Präventions-Verriegelungsvorrichtung, die strikt die Sicherheitsanforderungen der „Fünf-Prävention“ befolgt und Fehlbedienungen wie Lastbetrieb, versehentlichen Kontakt mit stromführenden Teilen usw. vollständig verhindert, nicht nur die persönliche Sicherheit des Wartungspersonals gewährleistet, sondern auch durch Fehlbedienungen verursachte Geräteausfälle und Stromausfälle vermeidet und umfassend eine Sicherheitsbarriere für den Hochspannungsbetrieb mit 10 kV baut.

Technische Spezifikationen

Anwendungsszenarien umfassen verschiedene hochwertige kleine 10-kV-Ringnetzwerk-Stromverteilungssysteme.

Mit hoher Zuverlässigkeit, kompakter Größe und breiter Anpassungsfähigkeit wird die metallgekapselte Ringhaupteinheit HXGN17-12 häufig in verschiedenen kleinen 10-kV-Ringnetzwerk-Stromverteilungsszenarien mit hohen Zuverlässigkeitsanforderungen eingesetzt. Es kann auch in Kastenstationen flexibel installiert werden und verfügt über eine äußerst hohe Anpassungsfähigkeit. In Stromverteilungsszenarien für Wohngebiete eignet es sich für die 10-kV-Ringnetz-Stromverteilung in Wohngebieten mit hohen Zuverlässigkeitsanforderungen und gewährleistet so eine stabile Stromversorgung für die Bewohner. In kleinen Fabrikszenarien eignet es sich für die 10-kV-Ringnetzwerk-Stromverteilung in kleinen Fabriken und erfüllt die stabilen Stromversorgungsanforderungen für die Produktion. In kleinen Umspannwerksszenarien eignet es sich für die 10-kV-Ringnetz-Stromverteilung kleiner 10-kV-Umspannwerke mit stabilem Betrieb und bequemer Wartung. In kleinen Infrastrukturprojektszenarien eignet es sich für die 10-kV-Ringnetz-Stromverteilung kleiner Infrastrukturprojekte und ist langlebig, zuverlässig und äußerst anpassungsfähig.

Qualitätssicherung

Als professioneller Hersteller, Lieferant und Fabrik in China hält sich Junray Electrical strikt an den nationalen Standard der Ringhaupteinheit HXGN17-12. Jede metallgekapselte Ringhaupteinheit HXGN17-12 wird strengen Strukturtests, Spannungsfestigkeitstests und Verriegelungstests unterzogen, um einen stabilen und sicheren Betrieb zu gewährleisten und Qualität zu garantieren. Wir bieten Einheitenanpassung und Funktionsanpassung an. Basierend auf dem kleinen 10-kV-Ringnetz-Verteilungsplan des Kunden können wir einen exklusiven Schrank maßgeschneidert anfertigen, der perfekt auf die tatsächlichen Bedürfnisse zugeschnitten ist. Ob es sich um eine Projektausschreibung oder eine technische Abnahme handelt, sie kann erfolgreich bestanden werden. Der Prozess ist ausgereift und langlebig, was die Beschaffung komfortabler und die Nutzung sicherer macht.

Projektübersicht

Dieses Projekt umfasst die Modernisierung und Renovierung des 10-kV-Stromverteilungssystems für eine Gruppe kleiner und mittlerer Unternehmen (KMU) in einem Industriepark. Der Park umfasst mehrere Standardfabrikgebäude, F&E-Werkstätten und zugehörige Versorgungslasten; Die elektrische Last ist auf zahlreiche Zweigstromkreise verteilt, was eine mehrsegmentige Ringnetzwerk-Stromversorgungskonfiguration erforderlich macht. Die vorhandenen, in die Jahre gekommenen Schaltanlagen litten unter einer Verschlechterung der Isolierung, einem rudimentären strukturellen Design, einem Mangel an zuverlässigen „Fünf-Prävention“-Verriegelungsmechanismen und der Unfähigkeit, eine flexible Ringnetzwerkverbindung zu ermöglichen. Diese Probleme führten zu umfangreichen Stromausfällen während der Wartungsarbeiten und einer geringen Versorgungszuverlässigkeit, was den normalen Produktionsbetrieb der Unternehmen erheblich beeinträchtigte.

Das Projekt umfasst den Austausch aller Hochspannungsverteilungsschaltanlagen durch metallgekapselte Ringkabelanlagen (RMUs) HXGN17-12 für den Innenbereich. Diese Einheiten kümmern sich um 10-kV-Eingangsleitungen, Teilverbindungen, Lastverzweigungen und Klemmenversorgung für kastenförmige Umspannwerke. Dieser Aufbau schafft eine zuverlässige Verteilungsnetzstruktur mit mehreren Segmenten und Verbindungen und erfüllt damit die Anforderungen des Parks an Kapazitätserweiterung, Wartungsisolation und unterbrechungsfreie Stromübertragung.

Probleme vor der Renovierung

Erhebliche Sicherheitsrisiken im Zusammenhang mit alternden Schaltanlagen: Ältere fest installierte Schaltschränke verfügten nicht über eine umfassende „Fünf-Präventions“-Verriegelung, was sie anfällig für Betriebsfehler machte; Die Verschlechterung der Isolierung und die Ansammlung von Staub führten zu Kriechströmen und Überschlägen, die bei Gewittern zu Auslösungen führten.

Unfähigkeit, eine flexible Ringnetzwerk-Stromversorgung bereitzustellen: Vorhandene Geräte verfügten nicht über zuverlässige Verbindungs- und Aufteilungsmöglichkeiten; Störungen erforderten eine vollständige Stilllegung der Anlage, was zu erheblichen Produktionsausfällen für die Unternehmen des Parks führte.

Schwierigkeiten bei der Stromkreiserweiterung: Die feste Struktur der alten Schaltschränke verhinderte die Hinzufügung neuer Zweigstromkreise und konnte den gestiegenen Strombedarf neuer Unternehmen, die in den Park eintreten, nicht decken.

Umständliche Wartung und Betrieb: Aufgrund des Fehlens unabhängiger Funktionsbereiche waren für die Wartung umfangreiche Stromausfälle erforderlich, was zu hohen Betriebsrisiken und einer geringen Effizienz bei Notfallreparaturen führte.

Geringe Schutzart: Angesichts der komplexen Umgebung und der hohen Staubbelastung rund um die Fabrikgebäude boten die Standardschränke eine schlechte Staub- und Feuchtigkeitsbeständigkeit, was zu einer hohen Geräteausfallrate führte.

Ausrüstungskonfigurationsplan

Um den Verteilungsmerkmalen des Industrieparks gerecht zu werden – insbesondere dem Bedarf an mehreren Zweigstellen, Ringnetzverbindungen und häufigen Kapazitätserweiterungen – setzt das Projekt kastenförmige, metallgekapselte Ringhaupteinheiten (RMUs) HXGN17-12 für das Mittelspannungsverteilungssystem ein. Diese Einheiten nutzen ein Vakuum-Lasttrennschalterdesign und bieten zuverlässige Ringnetzwerk-, Teilungs- und Klemmenschutzfunktionen. Wichtige Gerätespezifikationen

Modell: HXGN17-12 Mittelspannungs-Ringhauptgerät (RMU) mit Metallgehäuse für den Innenbereich

Nennspannung: 12 kV (geeignet für 10 kV-Verteilungsnetze)

Nennstrom: 630A

Unterbrecherelement: Vakuumlastschalter kombiniert mit strombegrenzendem Sicherungsschutz

Schrankstruktur: Metallgekapselt; unabhängige Sammelschienen- und Kabelräume; eingebauter Druckentlastungskanal

Schutzklasse: IP4X (staubdicht und feuchtigkeitsbeständig; geeignet für komplexe Industrieumgebungen)

Sicherheitsfunktionen: Umfassende mechanische/elektrische „Five-Prevention“-Verriegelungen, Anzeige der stromführenden Leitung, Fehleranzeige und Erdungsverriegelungen

Betriebsmodi: Unterstützt Ringnetzwerkverbindung, unterteilte Stromversorgung, Terminalverteilung und Dual-Power-Backup

Konstruktions- und Anwendungs-Highlights

Starke Ringnetzwerkfähigkeit und flexible Stromversorgung: Ermöglicht die flexible Konfiguration mehrteiliger „Daisy-Chain“-Netzwerke (Hand-in-Hand); Fehler in einem einzelnen Abschnitt können isoliert und die Stromversorgung umgeleitet werden, wodurch das Ausmaß von Stromausfällen erheblich minimiert wird.

Stabile Vakuum-Lichtbogenlöschleistung: Verwendet Vakuum-Lastschalter, die starke Lichtbogenlöschfähigkeiten, Nichtbrennbarkeit und wartungsfreien Betrieb bieten; eliminiert die mit SF6-Schaltanlagen verbundenen Gasleckrisiken und gewährleistet so die Umweltsicherheit.

Robuste, für Industrieumgebungen geeignete Struktur: Vollständig geschlossenes Metallgehäuse mit hoher Schutzart; Hält Fabrikstaub sowie Temperatur- und Feuchtigkeitsschwankungen wirksam stand und gewährleistet so eine langfristige Isolationsstabilität.

Bequeme Kapazitätserweiterung: Schränke können flexibel nebeneinander zusammengestellt werden; Zukünftige Belastungssteigerungen innerhalb des Industrieparks können durch Direktausbau abgedeckt werden, ohne dass eine komplette Anlagenerneuerung erforderlich ist.

Umfassende „Five-Prevention“-Sicherheitsverriegelungen: Kritische elektrische Unfälle wie Schalten unter Last, Öffnen von Türen unter Spannung oder unbeabsichtigte Erdung werden vollständig vermieden, wodurch eine hohe Sicherheit bei Betrieb und Wartung gewährleistet wird.

Betriebsleistung

Deutlich verbesserte Zuverlässigkeit der Stromversorgung: Ermöglicht abschnittsweise Isolierung und Fehlerumleitung; Aufgrund von Wartungsarbeiten oder Störungen ist kein vollständiger Stillstand der Produktionslinie mehr erforderlich, wodurch eine kontinuierliche Produktion für die Unternehmen im Park gewährleistet ist.

Stabiler, fehlerfreier Betrieb: Die Vakuum-Lichtbogenlöschung in Kombination mit einer vollständig abgedichteten Struktur verhindert Kriechströme, Überschläge und feuchtigkeitsbedingte Ausfälle, sodass das ganze Jahr über keine abnormalen Auslösungen auftreten.

Präzise und zuverlässige Fehlerbeseitigung: Der kombinierte Sicherungs- und Lastschalterschutz sorgt für eine schnelle Behebung von Kurzschlussfehlern in Transformatoren und Abzweigleitungen und schützt so nachgeschaltete Geräte.

Sicherer und komfortabler Betrieb und Wartung: Verfügt über umfassende „Five-Prevention“-Funktionen und eine klare Strukturaufteilung; Fehlerorte lassen sich leicht identifizieren, was die Wartungseffizienz erheblich steigert und Betriebsrisiken drastisch reduziert. Erfüllt den langfristigen Kapazitätserweiterungsbedarf: Der Schrank verfügt über eine erweiterbare Struktur, die künftigen Geschäftsanziehungspunkten und Lastwachstum im Industriepark Rechnung trägt, wobei ausreichend Kapazität für die Stromverteilung reserviert ist.

Fallzusammenfassung

Der HXGN17-12 ist eine Vakuum-Ringleitungseinheit (RMU), die speziell für Industrieparks, Industriecluster, Fabrikstromverteilerräume und die Modernisierung städtischer Verteilernetze entwickelt wurde. Im Gegensatz zum XGN15-12 (der eine SF6-Gasisolierung verwendet) nutzt dieses Modell eine Vakuumlichtbogenlöschung, eliminiert das Risiko von Gaslecks und ist umweltfreundlich und wartungsfrei. Im Vergleich zu metallgekapselten Schaltanlagen der KYN28-Serie bietet sie geringere Kosten, einen geringeren Platzbedarf und eine hervorragende Anpassungsfähigkeit für Ringnetzwerkkonfigurationen, was sie zur optimalen, kostengünstigen Wahl für hochzuverlässige Ringnetzwerkverteilungssysteme macht, die mehrere Schaltkreise und Aufteilungsmöglichkeiten in Industriegebieten erfordern.
