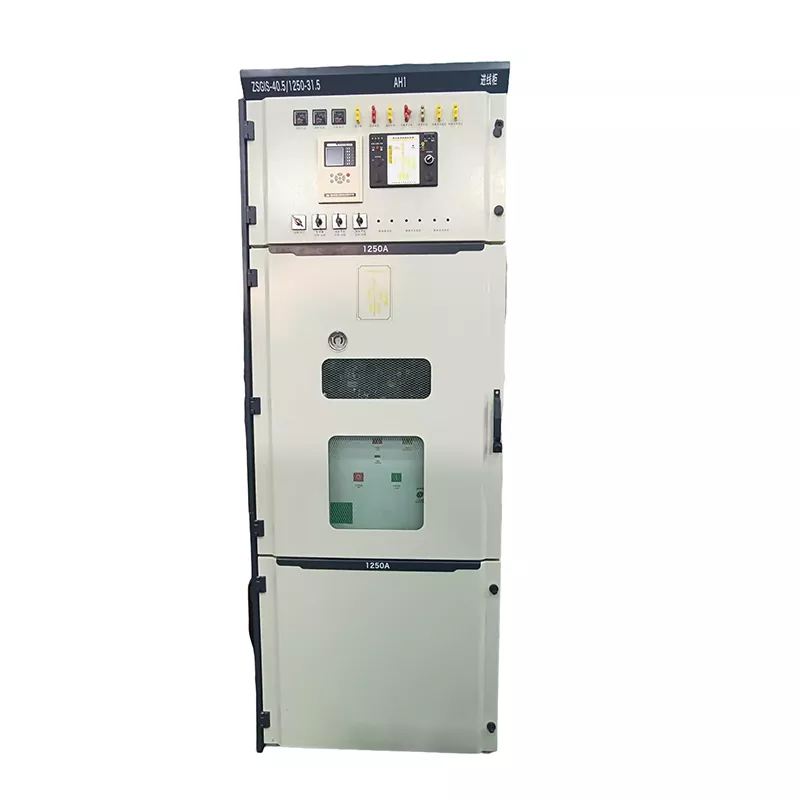

GIS umweltfreundlicher Gasschrank

Bewältigung der Herausforderungen bei der Einhaltung von Umweltvorschriften, mit denen herkömmliche SF6-Geräte konfrontiert sind

Befürchten Sie, dass die vorhandenen mit SF6-Gas gefüllten Schränke aufgrund der Verschärfung der Umweltrichtlinien repariert oder mit einer Geldstrafe belegt werden müssen? Der Treibhauseffekt von SF6-Gas ist 23.500-mal so groß wie der von Kohlendioxid, und seine Emissionskontrolle hat in der Energiebranche höchste Priorität. Die weitere Verwendung traditioneller Geräte verursacht nicht nur hohe CO2-Emissionskosten, sondern kann auch vom Markt verschwinden, weil sie die Umweltbewertungsstandards nicht erfüllen.

Der umweltfreundliche GIS-Gasschrank von Junray Electrical wurde speziell für die Lösung dieses Branchenproblems entwickelt. Wir verzichten auf das stark umweltschädliche reine SF6-Gas und verwenden stattdessen harmlose trockene Luft oder gemischte umweltfreundliche Gase. Dies bedeutet, dass Ihre Energieverteilungsprojekte keine Treibhausgase mehr produzieren, wodurch die Sorgen über die Einhaltung der Umweltvorschriften vollständig entfallen und Sie die Initiative bei grüner Infrastruktur und Umweltbewertung ergreifen können.

Umweltschutz bestimmt die Zukunft.

Die zentrale Wettbewerbsfähigkeit des umweltfreundlichen Gasschranks von GIS liegt in seinen Lösungen für den Mittelaustausch und seinem strukturellen Design:

Kein Treibhauseffekt: Durch die Verwendung umweltfreundlicher trockener Luft oder Mischgase werden Treibhausgasemissionen grundsätzlich eliminiert, wodurch internationale und nationale Umweltschutzstandards perfekt erfüllt werden und Sie Umweltschutzinspektionen problemlos bestehen können.

Vollständig versiegelt und mit hohem Schutz: Der Gasschrank übernimmt die hervorragende Tradition der GIS-Ausrüstung und verfügt über eine vollständig versiegelte Schweißstruktur mit extrem hohem Schutzniveau. Ganz gleich, ob es sich um Salzsprühnebel in Küstengebieten, Keller mit hoher Luftfeuchtigkeit oder staubige Industrieumgebungen handelt, es kann äußere Erosion wirksam verhindern und sicherstellen, dass interne Komponenten nicht beeinträchtigt werden.

Wartungsfreies Design: Dank der Stabilität des umweltfreundlichen Gases und der vollständig versiegelten Struktur erfordert das Gerät während seines Lebenszyklus nahezu keine Wartung. Im Vergleich zu herkömmlichen Ringleitungsgeräten entfällt der Aufwand häufiger Inspektionen und die Betriebs- und Wartungskosten während des gesamten Lebenszyklus werden erheblich gesenkt, was insbesondere für abgelegene oder unzugängliche Standorte geeignet ist.

Anpassung an Umweltschutzanforderungen: Es erfüllt die aktuellen Umweltschutzanforderungen perfekt und kann perfekt an Städte und Regionen mit hohen Umweltschutzanforderungen angepasst werden, ohne sich um die Umweltbewertung kümmern zu müssen.

Hohe Zuverlässigkeit: Mit einer niedrigen Ausfallrate und einem stabileren Betrieb hat es eine geringere Ausfallrate als mit SF6-Gas gefüllte Schränke und eine höhere Zuverlässigkeit, wodurch es sich perfekt an Szenarien mit hohen Zuverlässigkeitsanforderungen anpasst.

Qualitätssicherung von Junray Electrical

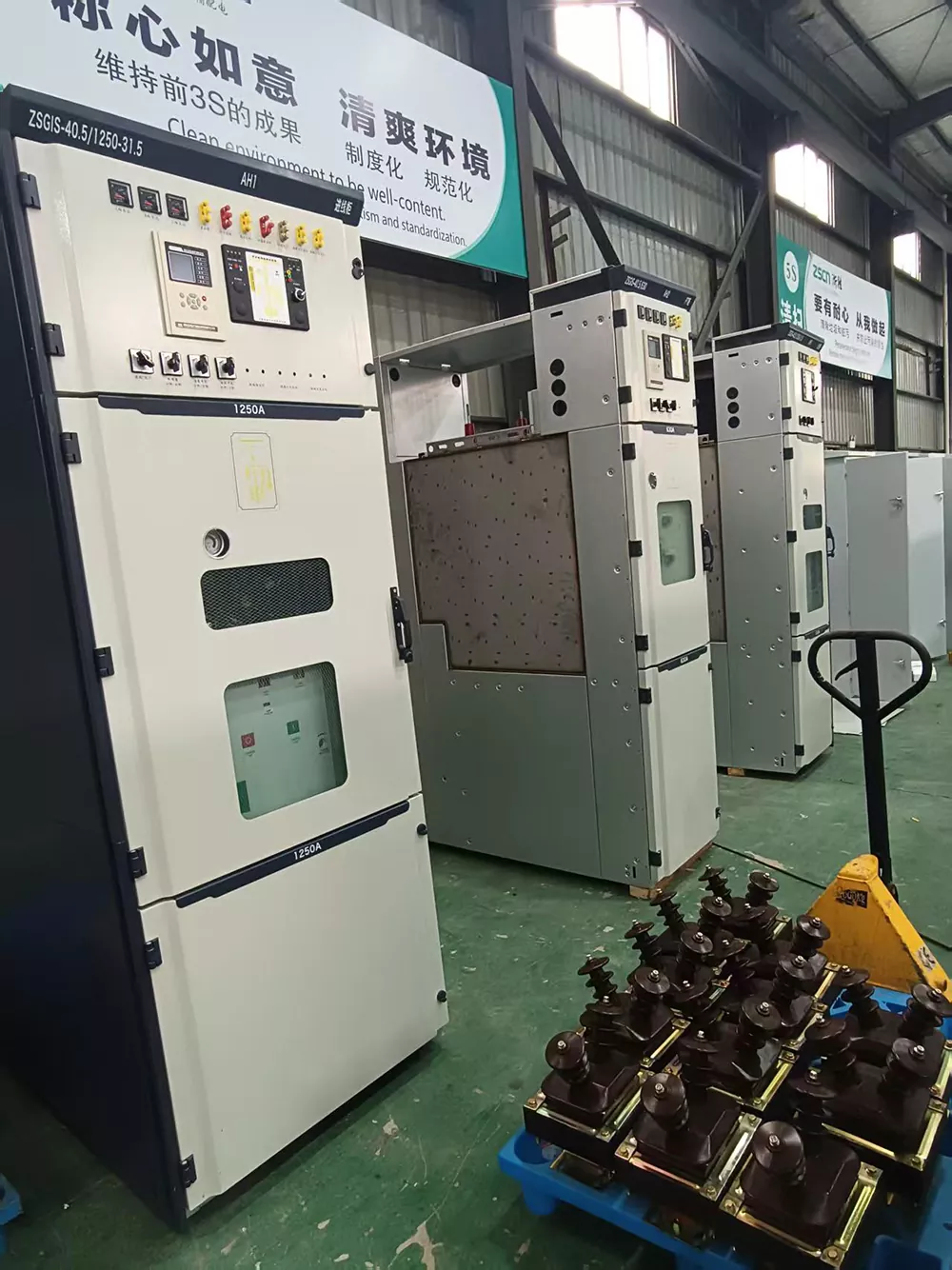

Als professioneller Hersteller mit fundiertem technischem Fachwissen hält sich Junray Electrical bei seiner Produktion strikt an die nationalen Standards für umweltfreundliche GIS-Gasschränke. Unsere Fabrik ist mit fortschrittlichen Laserschweiß- und Helium-Massenspektrometrie-Leckerkennungsgeräten ausgestattet, um die ultimative Abdichtung jedes Gaskastens zu gewährleisten.

Dieser umweltfreundliche GIS-Gasschrank verfügt über eine vollständige mechanische Verriegelungsfunktion mit „Five-Proof“, die wirksam Fehlbedienungen verhindert und die Sicherheit von Personal und Ausrüstung gewährleistet. Jeder werkseitig gelieferte Schrank wird strengen Dichtungs-, Druck- und Verriegelungstests unterzogen, um einen stabilen Betrieb im Spannungsbereich von 12 kV bis 40,5 kV zu gewährleisten. Wir garantieren, dass die hohe Zuverlässigkeit und Fehlerratenkontrolle unserer Produkte den herkömmlichen mit SF6-Gas gefüllten Schränken überlegen oder gleichwertig ist und Ihnen den zuverlässigsten Stromschutz bietet.

Technische Spezifikationen

Anwendbare Szenarien

Städtische Stromverteilung: In den Kerngebieten, die einer strengen Umweltschutzprüfung unterliegen, sind emissionsfreie Geräte erforderlich.

Küstengebiete: Beständig gegen Korrosion durch starken Salznebel und im Einklang mit den Anforderungen des Meeresumweltschutzes.

Umweltschutzprojekte: Verschiedene grüne Gebäude, neue Energiekraftwerke und umweltfreundliche Infrastrukturprojekte.

Bereiche mit hoher Luftfeuchtigkeit: Unterirdische Rohrstollen, Wasserkraftwerke usw. erfordern in feuchten Umgebungen eine Ausrüstung mit hohem Schutz.

Komplettlösung und sorgenfreier After-Sales-Service

Wenn Sie sich für Junray Electrical entscheiden, entscheiden Sie sich nicht nur für einen Lieferanten, sondern auch für einen Partner, der sich für eine grüne Zukunft einsetzt. Wir verfügen über ein professionelles Team von 50 Mitarbeitern, darunter 5 Vollzeit-Angebotsingenieure, die Ihnen schnelle und präzise maßgeschneiderte Dienstleistungen bieten können.

Wir versprechen eine weltweite schnelle Reaktion rund um die Uhr. Wenn Sie nach einem umweltfreundlichen GIS-Gasschrank suchen, der sich perfekt an Umweltschutzrichtlinien anpasst und die Probleme von Feuchtigkeit und Korrosion löst, zögern Sie nicht länger. Kontaktieren Sie uns umgehend, um kostenlose technische Beratung und Angebote zu erhalten, und lassen Sie Junray Electrical ein umweltfreundliches, sicheres und effizientes Stromverteilungssystem für Sie bauen.

Fallbeispiel: Rechenzentrumsprojekt in Singapur (Südostasien)

Projektübersicht

 Projektname: Hochspannungsstromverteilung für das Tier-3+-Rechenzentrum in Singapur

 Standort: Singapur

 Fertigstellungszeit: Dezember 2025

 Skalierung: 20 MW IT-Last, Tier 3+-Standard

Verwendete Produkte

 Produktmodell: Umweltfreundliche gasisolierte Schaltanlage GIS-24kV

 Menge: 24 Einheiten

 Konfiguration: ABB Vakuum-Leistungsschalter + ABB Mikroprozessorschutz

 Isoliergas: Stickstoff (N₂)

 Zertifizierungen: CE-Zertifizierung, CB-Bericht

 Besondere Anforderungen: Anpassbar an tropische Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit

Lösung

Singapur liegt in den Tropen, mit hohen Temperaturen und hoher Luftfeuchtigkeit und extrem knappen Landressourcen. Rechenzentren stellen extrem hohe Anforderungen an Platz und Zuverlässigkeit. Wir bieten eine maßgeschneiderte GIS-Lösung:

1. Extrem kompakt und platzsparend

o 24 GIS-Einheiten beanspruchen nur etwa 14,4㎡, was einer Einsparung von über 70 % im Vergleich zu herkömmlichen Lösungen entspricht.

o Der eingesparte Platz bietet Platz für Dutzende weiterer Server, was zu einem erheblichen Mehrwert führt.

o Singapur hat extrem hohe Grundstückskosten; Die Platzersparnis übersteigt den Preisunterschied bei der Ausstattung bei weitem.

2. Perfekt an tropische Umgebungen angepasst

o Vollständig anpassbar an die Umgebung mit hohen Temperaturen und hoher Luftfeuchtigkeit in Singapur.

o Vollständig versiegelte Struktur, unempfindlich gegenüber äußerer Feuchtigkeit und Salznebel.

o Edelstahlgehäuse, hoch korrosionsbeständig.

o Stabile Innentemperatur, unbeeinflusst von äußeren Umgebungsveränderungen.

3. Hohe Zuverlässigkeitsgarantie

o Vollständig versiegelte und vollständig isolierte Struktur, extrem niedrige Ausfallrate.

o Nahezu wartungsfrei, wodurch die Betriebskosten erheblich gesenkt werden.

o Redundanzkonfiguration mit zwei Netzteilen, Zuverlässigkeit der Stromversorgung 99,982 %.

o Erfüllt die Standards für Rechenzentren der Stufe Tier 3+.

Kundenfeedback

In Singapur, wo der Platz knapp ist, konnten wir mit der GIS-Schaltanlage von Junray über 70 % des Platzes in unserem Stromverteilerraum einsparen und so Dutzende zusätzlicher Server-Racks im Wert von mehreren Millionen Dollar installieren. Das Produkt ist von außergewöhnlicher Qualität. Und wir verfügen über CE- und CB-Zertifizierungen, was unseren behördlichen Genehmigungsprozess erheblich vereinfacht hat. Sehr empfehlenswert!

— Herr Tan, Direktor für Infrastruktur, Singapore Data Center

Projektübersicht

Bei diesem Projekt handelt es sich um den Bau eines neuen 10-kV-Stromverteilungssystems für einen gemischt genutzten Gewerbe- und Wohnkomplex in einem neuen Stadtviertel. Die Entwicklung umfasst Wohnhochhäuser, Gewerbeblöcke, Tiefgaragenanlagen und zugehörige öffentliche Stromversorgungssysteme. Das Projekt liegt in einer erstklassigen städtischen Landschaftszone mit hoher Bevölkerungsdichte und unterliegt strengen staatlichen Umweltverträglichkeitsprüfungsanforderungen (UVP), die einen fluorfreien, kohlenstoffarmen und umweltfreundlichen Betrieb ohne Leckagen vorschreiben. Der großflächige Einsatz herkömmlicher SF6-isolierter Schaltanlagen, die ein starkes Treibhausgas nutzen, ist verboten.

Die Stromverteilungsräume des Standorts zeichnen sich durch begrenzten Platz, hohe Luftfeuchtigkeit und schlechte Belüftung sowie strenge Brandschutz- und Umweltstandards aus. Herkömmliche offene XGN-Schaltanlagen und SF6-isolierte Einheiten wurden aufgrund von Problemen wie der Nichteinhaltung von Umweltvorschriften, großen Stellflächen, Leckagerisiken und komplexen Betriebs- und Wartungsanforderungen (O&M) als ungeeignet erachtet. Daher kommen im Projekt umweltfreundliche 10-kV-GIS-Einheiten (gasisolierte Schaltanlagen) zum Einsatz, die mit sauberer Luft isoliert sind und eine umweltfreundliche Stromverteilung, wartungsfreien Betrieb sowie hohe Sicherheit und Zuverlässigkeit gewährleisten.

Herausforderungen vor der Umrüstung

Verstöße gegen die Umwelt: Herkömmliches SF6-Gas ist ein starkes Treibhausgas; Strenge UVP-Vorschriften im neuen Stadtteil schränken die Nutzung ein und machen das Bestehen von Abnahmeprüfungen unmöglich.

Großer Geräte-Footprint: Herkömmliche feste Hochspannungsschaltanlagen nehmen viel Platz ein; In den Verteilerräumen des Projekts ist der Platz begrenzt, sodass die Installation herkömmlicher Einheiten nicht möglich ist.

Schlechte Anpassungsfähigkeit an die Umwelt: Unterirdische Verteilerräume sind anfällig für Feuchtigkeit und Kondensation; Standard-Schaltschränke sind anfällig für Oberflächenkriechstrom, Korrosion und Verschlechterung der Isolierung.

Hohes Leckagerisiko: Herkömmliche SF6-Schaltanlagen neigen im Langzeitbetrieb zu Mikroleckagen, was umfangreiche jährliche Leckageerkennungsmaßnahmen erfordert.

Hohe Betriebs- und Wartungskosten: Der Bedarf an regelmäßiger Gasnachfüllung, Leckerkennung und Tests führt zu einer komplexen und kostspieligen Langzeitwartung.

Ausrüstungskonfigurationsplan

Das 10-kV-Hochspannungsverteilungssystem des Projekts verwendet ausschließlich umweltfreundliche GIS-Einheiten, die mit sauberer Luft (oder trockener Luft) isoliert sind, anstelle herkömmlicher SF6-isolierter Schaltanlagen. Diese Konfiguration erfüllt die Standards für umweltfreundliche städtische Stromnetze, kohlenstoffarmes Bauen und Umweltabnahmeprüfungen. Wichtige Gerätespezifikationen

Modell: Umweltfreundliche 10-kV-GIS-Schaltanlage (fluorfrei)

Nennspannung: 12 kV

Isoliermedium: Saubere, trockene Luft (kein SF6, keine Treibhausgase)

Nennstrom: 630A/1250A

Struktur: Vollständig versiegeltes, vollständig isoliertes, modulares GIS-integriertes Design

Funktionskonfiguration: Eingehende/abgehende Einspeisungen, PT, Sammelschiene, Ringnetzversorgung, Live-Überwachung, Fehleranzeige

Hauptvorteile: Umweltfreundlich und kohlenstoffarm, keine Gasverschmutzung, keine Leckerkennung oder Gasnachfüllung erforderlich, kompakte Stellfläche

Konstruktions- und Anwendungs-Highlights

Hochintegriert und kompakt; Spart über 40 % des Verteilerraumraums im Vergleich zu herkömmlichen Hochspannungsschaltanlagen und eignet sich daher ideal für enge Verteilerräume im Keller.

Vollständig versiegelte und isolierte Struktur; Unbeeinflusst von Feuchtigkeit, Staub oder Kondensation, sodass es für raue, feuchte Untergrundumgebungen geeignet ist.

Verwendet Reinluftisolierung; enthält keine fluorierten Treibhausgase und erreicht über den gesamten Lebenszyklus hinweg keine CO2-Emissionen und besteht problemlos die Green-Building- und Umweltinspektionen.

Werkseitig vorgefüllt und wartungsfrei; Dadurch entfällt die Notwendigkeit komplexer Dichtheitsprüfungen vor Ort oder des Nachfüllens von Gas, wodurch sich die Bau- und Abnahmezeiten erheblich verkürzen.

Betriebsleistung

Umweltkonformität ohne Risiko: Eliminiert vollständig die Treibhausgase SF6 (100 % Reduzierung); Erfüllt die CO2-armen, grünen Netzstandards für neue Stadtviertel vollständig und besteht die Umweltverträglichkeitsprüfungen beim ersten Versuch.

Deutlich verbesserte Stabilität der Stromversorgung: Vollständig isolierte und versiegelte Struktur verhindert Störungen durch Kondenswasserbildung oder Staubüberschlag; erreicht nach der Inbetriebnahme null Fehler und null Auslösungen.

Extrem niedrige Betriebs- und Wartungskosten: Keine jährliche Dichtheitsprüfung, Gasnachfüllung oder Gasanalyse erforderlich; ermöglicht einen wirklich wartungsfreien Betrieb.

Hohe Raumausnutzung: Das kompakte, modulare Design löst das Problem des begrenzten Platzes in Verteilerräumen im Keller.

Erhöhte Sicherheit: Vollständig geschlossene stromführende Teile ohne freiliegende Hochspannungskomponenten; eliminiert die Gefahr von Stromschlägen und Phase-zu-Phase-Kurzschlüssen.

Fallzusammenfassung

Die umweltfreundliche 10-kV-GIS-Schaltanlage ist derzeit die gängige Alternative für neue Stadtviertel, unterirdische Verteilerräume, grüne Gebäude und CO2-freie Netzprojekte. Im Vergleich zu herkömmlichen SF6-Ringkabeleinheiten und festen Hochspannungsschaltanlagen bietet diese Lösung herausragende Vorteile – wie Umweltfreundlichkeit und Schadstofffreiheit, eine kompakte Stellfläche sowie Feuchtigkeitsbeständigkeit, Wartungsfreiheit, Sicherheit und Zuverlässigkeit – und ist somit perfekt für die Anforderungen der modernen städtischen Stromverteilung mit hohen Standards, der Einhaltung von Umweltvorschriften und einem langfristig stabilen Betrieb geeignet.
