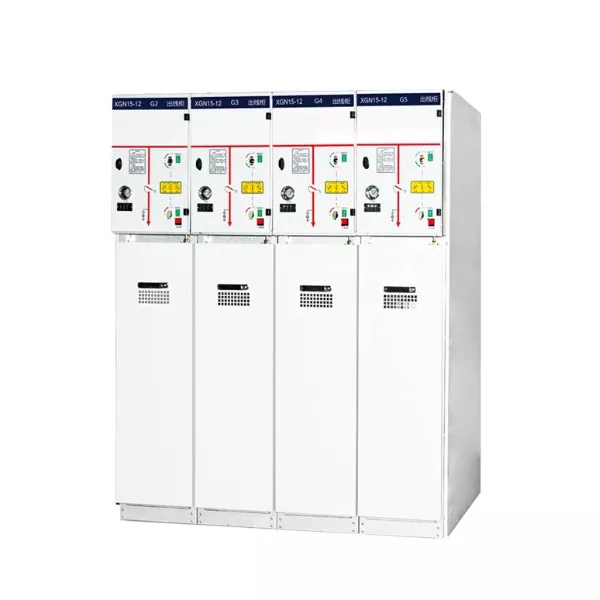

Gasisolierte Ringhauptschaltanlage XGN15-12

In vielen Wohngebieten, kleinen Fabriken und kleinen Umspannwerken ist der Platz für die Verteilerräume äußerst begrenzt. Gewöhnliche Ringnetzwerkschränke sind zu groß und durch ihre Installation wird auch der Platz für andere Geräte eingeschränkt, sodass eine ordnungsgemäße Installation nicht möglich ist. Darüber hinaus ist die ausziehbare Ringhaupteinheit teuer und bietet für kleine Ringnetzwerkverteilungsszenarien eine extrem niedrige Kostenleistung, was zu Kostenverschwendung führt. Die gasisolierte Ringhauptschaltanlage XGN15-12 wurde speziell für dieses ultrakleine 10-kV-Ringnetzverteilungsszenario entwickelt. Mit seinem extrem überfüllten Design, der zuverlässigen Leistung und dem erschwinglichen Preis löst es genau die Kernprobleme „nicht genügend Platz und hohe Kosten“ und ermöglicht so eine stabile und sichere Ringnetzwerkverteilung in extrem kleinen Verteilerräumen.

Technische Spezifikationen

Produktkernvorteile

Die gasisolierte Ringhauptschaltanlage XGN15-12 vereint Kompaktheit, Zuverlässigkeit und Wirtschaftlichkeit, wobei jeder Aspekt praktische Probleme effektiv angeht.

Ausgestattet mit SF6-Lastschaltern arbeitet es stabiler und zuverlässiger: Der Kern verwendet SF6-Lastschalter, wobei SF6-Gas als Isolations- und Lichtbogenlöschmedium dient. Die Lichtbogenlöschfähigkeit übertrifft die von gewöhnlichen Vakuumschaltern und die Isolationsleistung ist ausgezeichnet. Während des Betriebs ist die Ausfallrate äußerst gering und erfordert keine häufige Wartung. Es eignet sich perfekt für das 10-kV-Ringnetz-Verteilungsszenario und verfügt außerdem über eine 20-jährige Wartungsfreiheit, wodurch die späteren Wartungskosten erheblich reduziert und die Verwendung für Käufer erleichtert wird.

Ultrakompaktes Design, das den Platzbedarf um 30 % reduziert: Durch die Verwendung einer kastenförmigen festen Ringnetzwerkstruktur wurde das Design optimiert, um den Schrank so kompakt wie möglich zu machen. Das Volumen ist 30 % kleiner als das eines gewöhnlichen XGN66-Ringnetzwerkschranks. Die Struktur ist kompakt, ohne dass die Leistung darunter leidet. Selbst in einem platzbeschränkten, ultrakleinen Verteilerraum kann es problemlos platziert werden, ohne dass eine Änderung des Verteilerraums erforderlich ist. Dadurch wird deutlich Platz gespart und das Kernproblem gelöst, dass „nicht genügend Platz“ für gewöhnliche Ringnetzwerkschränke vorhanden ist.

Ringnetzwerkspezifische Struktur, stabile Stromversorgung ohne Unterbrechung: Mit einer professionellen Ringnetzwerkstruktur passt es perfekt zum 10-kV-Ringnetzwerkverteilungssystem. Es kann eine bidirektionale Stromversorgung erreicht werden. Wenn ein Stromkreis ausfällt, kann er automatisch auf einen anderen Stromkreis umschalten, wodurch Stromausfälle effektiv vermieden werden und eine normale Stromversorgung in Szenarien wie Wohngebieten und kleinen Fabriken sichergestellt wird. Es eignet sich besonders für kleine Szenarien mit grundlegenden Anforderungen an die Stromkontinuität.

Hohe Wirtschaftlichkeitsauswahl, Kosten direkt um 50 % reduziert: Im Vergleich zum KYN28-Schaltschrank ist der Preis direkt um 50 % reduziert. Es eliminiert redundante Funktionen und konzentriert sich auf die Kernanforderungen der Verteilung kleiner Ringnetzwerke. Ohne viel Geld für komplexe Ausrüstung auszugeben, kann eine stabile und zuverlässige Ringnetzwerk-Verteilungslösung zu geringeren Kosten erhalten werden, wodurch das Beschaffungsbudget erheblich reduziert und die Kosteneffizienz des Projekts verbessert wird.

Professionelle Qualitätsgarantie

Junray Electrical beschäftigt sich als professioneller Hersteller, Lieferant und Fabrik in China seit vielen Jahren intensiv mit der Forschung und Produktion von Verteilergeräten. Es folgt strikt internationalen und nationalen Standards wie IEC 62271-200 und GB/T 3906. Jede gasisolierte Ringhauptschaltanlage XGN15-12 wurde strengen Spannungsfestigkeits- und Isolationstests unterzogen, um eine hohe Qualität sicherzustellen. Wir verwenden ein standardisiertes Gerätedesign und der Schrank ist präzise aus hochwertigen Stahlplatten gefertigt. Es verfügt über eine hohe mechanische Festigkeit mit einem Schutzgrad von IP3X, wodurch das Eindringen von Staub wirksam verhindert und die internen Hochspannungskomponenten geschützt werden können. Es ist mit mechanischen Fünf-Präventions-Verriegelungsvorrichtungen ausgestattet, um Fehlbedienungen zu verhindern und die Sicherheit des Wartungspersonals zu gewährleisten. Die interne Verwendung von vorgefertigten, mit Silikonkautschuk isolierten Kabelanschlüssen erleichtert die Installation und ermöglicht bei der Wartung eine schnelle Demontage und Wiederherstellung, sodass sie sich noch besser an die Nutzungsanforderungen kleinerer Szenarien anpassen lassen.

Universelle Szenenanpassung

Die gasisolierte Ringhauptschaltanlage XGN15-12 ist weitgehend kompatibel mit verschiedenen ultrakleinen 10-kV-Ringnetz-Verteilungsszenarien, passt sich ohne zusätzliche Modifikationen genau an den Leistungsbedarf verschiedener Szenarien an und kann direkt in Betrieb genommen werden.

Für Verteilungsszenarien in Wohngebieten ist es mit den ultrakleinen Verteilerräumen in Wohngebieten für die 10-kV-Ringnetzverteilung kompatibel, mit geringer Größe und ohne Belegung, wodurch eine stabile Stromversorgung für die Bewohner gewährleistet wird;

Für kleine Fabriken ist es mit der 10-kV-Ringnetzwerkverteilung für kleine Fabriken kompatibel, mit stabilen Lasten und niedrigen Ausfallraten, wodurch der Strombedarf der Fabrik für die Produktion gedeckt und gleichzeitig Platz im Verteilerraum gespart wird;

Für kleine Umspannwerke ist es mit den ultrakleinen Stromversorgungsanforderungen kleiner 10-kV-Umspannwerke kompatibel, mit stabiler Ringnetz-Stromversorgung und reduzierten Betriebs- und Wartungskosten;

Für kleine Infrastrukturprojektszenarien ist es mit der 10-kV-Ringnetzwerkverteilung für kleine Infrastrukturprojekte kompatibel, lässt sich bequem installieren, ist langlebig und gewährleistet den reibungslosen Fortschritt von Infrastrukturprojekten.

Was uns betrifft

Junray Electrical verfügt über ein komplettes Forschungs- und Entwicklungs-, Produktions- und Qualitätskontrollsystem. Die Kernkomponenten werden von hochwertigen Marken ausgewählt. Jede gasisolierte Ringhauptschaltanlage XGN15-12 wird vor Verlassen des Werks einer strengen Prüfung unterzogen, um sicherzustellen, dass die Leistung den Standards entspricht und die Projektabnahme reibungslos bestehen kann. Dieses Produkt ist speziell auf ultrakleine Szenarien zugeschnitten, mit geringerer Größe und höherer Kosteneffizienz. Im Vergleich zu ähnlichen Produkten eignet es sich besser für sehr kleine Verteilerräume. Wir bieten umfassende Auswahlberatung vor dem Verkauf und Wartungsdienste nach dem Verkauf. Wir können personalisierte Anpassungsvorschläge basierend auf den tatsächlichen Bedürfnissen des Kundenszenarios anbieten und auch professionelle Installations- und Inbetriebnahmeanleitungen bereitstellen, um den Kaufprozess sorgenfreier und die Nutzung sicherer zu gestalten und den Kunden dabei zu helfen, Kosten zu senken und die Vertriebseffizienz zu verbessern.

Sofortiger Kauf

Für die ultrakleinen 10-kV-Ringnetzwerkverteilungsszenarien löst die Wahl der richtigen Ausrüstung nicht nur das Problem „nicht genügend Platz“, sondern spart auch Kosten und sorgt für eine stabile Stromversorgung. Die Wahl von Junray Electrical garantiert Qualität, bietet erschwinglichere Preise und bietet eine präzisere Kompatibilität, wodurch die Probleme gewöhnlicher Ringnetzwerkschränke, die groß sind und hohe Kosten verursachen, perfekt angegangen werden. Zögern Sie nicht. Kontaktieren Sie uns umgehend, um sich diese Top-Wahl für ultrakleine Ringnetzwerk-Stromverteilungsgeräte zu sichern. Dadurch wird eine stabile, sichere und effiziente Ringnetz-Stromversorgung in einem ultrakleinen Energieraum ermöglicht, was die Anschaffungs- und Betriebskosten deutlich senkt!

Kommerzielles Projekt in Dhaka, Bangladesch

Projektübersicht

·Projektname: Stromverteilungsprojekt für ein Handelszentrum in Dhaka

·Standort: Dhaka, Bangladesch

·Fertigstellungsdatum: Februar 2026

·Projektumfang: 10-kV-Umspannwerk für ein Gewerbezentrum; Gesamtkapazität von 8000 kVA

Verwendete Produkte

·Modell: XGN15-12 Ring Main Unit (RMU)

·Menge: 12 Einheiten

·Konfiguration: Hochwertige Haushaltskomponenten; CE-zertifiziert

·Zertifizierung: CE-zertifiziert

·Besondere Anforderungen: Geeignet für Umgebungen mit hohen Temperaturen und hoher Luftfeuchtigkeit; korrosionsbeständig

Lösung

In Dhaka, Bangladesch, herrscht tropisches Klima mit hohen Temperaturen und hoher Luftfeuchtigkeit, und der Kunde hatte ein begrenztes Budget. Wir haben eine maßgeschneiderte XGN15-12-Lösung bereitgestellt:

1. Anpassung an tropische Umgebungen

·Die Gehäuse verfügen über eine korrosionsbeständige Pulverbeschichtung mit einem zweischichtigen Beschichtungssystem, um hoher Hitze und Feuchtigkeit standzuhalten.

·Alle internen Metallkomponenten sind verzinkt, um Rost und Korrosion zu verhindern.

·Ausgestattet mit Antikondensationsheizungen und temperaturgesteuerten Lüftern, um Kondensation in der feuchten Umgebung zu verhindern.

·Alle Komponenten sind für einen breiten Temperaturbereich ausgelegt, um einen zuverlässigen Betrieb unter Bedingungen hoher Hitze zu gewährleisten.

2. Kostengünstige Lösung

·Verwendet hochwertige inländische Markenkomponenten und bietet zuverlässige Leistung zu einem wettbewerbsfähigen Preis.

·Mehr als 60 % niedrigerer Preis als europäische Marken, wodurch die Projektkosten erheblich gesenkt werden.

·CE-zertifiziert, erfüllt internationale Standards und gewährleistet Qualität.

·Verfügt über ausgereifte Technologie mit einer nachgewiesenen Erfolgsbilanz im globalen Einsatz.

3. Serviceunterstützung

·Umfassende technische Dokumentation in englischer Sprache.

·Technischer Fernsupport und Anleitung zur Inbetriebnahme verfügbar.

·Es wird eine englischsprachige Bedienungsschulung angeboten.

·Gemeinsame Ersatzteile sind im Lieferumfang enthalten und ermöglichen einen bequemen Austausch vor Ort.

Kundenfeedback

„Das Klima in Dhaka ist sehr heiß und feucht, daher machten wir uns Sorgen um die Haltbarkeit der Schaltanlagen. Die XGN15-12 RMUs von Junray laufen jetzt seit drei Monaten und funktionieren einwandfrei – keine Überhitzung, keine Korrosionsprobleme. Der Preis ist ebenfalls sehr wettbewerbsfähig, viel niedriger als bei europäischen Marken, aber mit CE-Zertifizierung und guter Qualität. Auch der technische Fernsupport ist sehr hilfreich. Wir sind sehr zufrieden.“

— Elektroingenieur, Bangladesh Commercial Real Estate Company

Übersicht über Renovierungsprojekte

Dieses Projekt umfasst den Bau eines neuen 10-kV-Stromverteilungssystems für ein Stadtsanierungsprojekt, das Wohnhochhäuser, Gewerbeeinheiten auf Straßenebene, eine Tiefgarage und unterstützende öffentliche Einrichtungen umfasst. Es bedient eine städtische Wohnlast mit hoher Dichte. Das Gebiet wurde zuvor über veraltete Freileitungen in einer sternförmigen Konfiguration mit nur einer Quelle versorgt, was zu schlechter Zuverlässigkeit, hohen Ausfallraten und einem Mangel an Fehlerschaltmöglichkeiten führte und somit nicht den modernen Stromversorgungsstandards für Privathaushalte entsprach.

Das Projekt umfasst den Bau einer neuen, eigenständigen Hochspannungs-Verteilungsstation unter Verwendung fester SF6-Ringhaupteinheiten (RMUs) vom Typ XGN15-12. Dadurch wird eine „Hand-in-Hand“-(Schleifen-)Stromversorgungsstruktur geschaffen, die Dual-Source-Backup, Abschnittsisolierung, Lastverteilung und Anschlussschutz ermöglicht und so die Anforderungen an hohe Zuverlässigkeit, wartungsfreien Betrieb und kompaktes Gerätedesign erfüllt.

Probleme vor der Renovierung

Geringe Versorgungszuverlässigkeit: Die Versorgung aus einer einzigen Quelle über veraltete Leitungen führte dazu, dass Leitungsstörungen oder Wartungsarbeiten zu einem Totalausfall der Anlage führten, was zu häufigen Beschwerden der Anwohner führte.

Alternde Ausrüstung und Sicherheitsrisiken: Ältere Schaltanlagen litten unter einer Verschlechterung der Isolierung und einer schlechten Lichtbogenlöschfähigkeit, wodurch sie bei Gewittern anfällig für Auslösungen und dielektrische Durchschläge waren.

Fehlende Loop-Backup-Fähigkeit: Das Fehlen von Stromquellen-Umschaltfunktionen bedeutete, dass das System die Akzeptanzstandards für die Dual-Source-Versorgung in neuen Wohnsiedlungen nicht erfüllen konnte.

Große Stellfläche und komplexe Betriebs- und Wartungsarbeiten: Herkömmliche feste Hochspannungsschränke waren sperrig und komplex, was zu hohen Baukosten und einem hohen täglichen Wartungsaufwand führte.

Ungenauer Schutz: Das Fehlen spezieller Sicherungs-Lastschalter-Kombinationseinheiten verhinderte eine schnelle Isolierung von Transformatorkurzschlüssen oder Überlastfehlern.

Ausrüstungskonfigurationsplan

Gemäß den Designstandards und Bauvorschriften für Wohnverteilernetze ist die Hochspannungs-Umspannstation mit XGN15-12 10-kV-SF6-RMUs ausgestattet. Es wird eine Standard-Loop-Netzwerkkonfiguration mit „zwei Eingängen und vier Ausgängen“ übernommen, um eine Dual-Source-Loop-Versorgung, Abschnittskopplung und den Schutz der Transformatorklemmen zu ermöglichen. Wichtige Gerätespezifikationen

Modell: XGN15-12 Innen-AC-Hochspannungs-SF6-Ringhauptgerät (RMU)

Nennspannung: 12 kV (kompatibel mit 10 kV-Verteilungsnetzen)

Nennstrom: 630A

Kurzschlussunterbrechung: Lasttrennschalter + Sicherungskombinationseinheit; ermöglicht eine schnelle Behebung von Transformatorkurzschlüssen

Kernstruktur: SF6-Lasttrennschalter mit drei Positionen (Schließen, Öffnen, Masse); stabile Isolationsleistung

Schrankmerkmale: Kompakte Struktur, geringer Platzbedarf, wartungsfrei, hervorragende Dichtungsleistung

Betriebsmodus: Manuelle und elektrische Optionen; Ausgestattet mit Live-Line-Anzeige, Fehleranzeige und „Five-Prevention“-Verriegelung

Anwendungsmodi: Ring-Hauptstromversorgung, Terminal-Stromversorgung, Dual-Source-Notstromversorgung

Konstruktions- und Anwendungs-Highlights

Kompakte Größe spart Tiefbaukosten: Geringeres Volumen und kompaktere Anordnung im Vergleich zur metallgekapselten KYN28-Schaltanlage; Geeignet für kleine Verteilerräume in Wohnanlagen, wodurch die Investitionen in die zivile Infrastruktur erheblich reduziert werden.

Stabile und zuverlässige SF6-Isolierung: Vollständig abgedichtete, gasisolierte Konstruktion; unbeeinflusst von Staub, Feuchtigkeit oder Kondensation von außen; Geeignet für Keller und geschlossene Verteilerräume.

Hohe Fehlertoleranz für die Ringhauptversorgung: „Hand-in-Hand“-Ringschaltungskonfiguration; ermöglicht die Isolierung jedes fehlerhaften Leitungsabschnitts, während der andere Abschnitt die Stromversorgung aufrechterhält, und ermöglicht so eine Umschaltung ohne Betriebsunterbrechung.

Gezielte Schutzkombination: Lasttrennschalter + strombegrenzende Sicherungskombination; speziell für den Schutz von kastenförmigen Umspannwerken und Verteilungstransformatoren für Privathaushalte konzipiert; sorgt für schnelle Störungsbeseitigung und präzise Bedienung.

Umfassende „Five-Prevention“-Sicherheitsfunktionen: Die mechanische Verriegelung verhindert Unfälle wie Schließen unter Last, Erdung unter Spannung oder unbefugtes Betreten von Bereichen.

Betriebsleistung

Deutlich verbesserte Zuverlässigkeit der Stromversorgung: Dual-Source-Ring-Main-Backup ermöglicht Leitungswartung und Einzelpunkt-Fehlerisolierung ohne große Ausfälle; Die Zuverlässigkeit der regionalen Stromversorgung entspricht den Akzeptanzstandards des State Grid.

Stabiler, fehlerfreier Betrieb: Die vollständig isolierte SF6-Gasstruktur verhindert Ausfälle durch Kriechstrom, Überschlag oder Feuchtigkeit; Keine Stolperereignisse oder Isolationsanomalien das ganze Jahr über.

Schnelle und präzise Fehlerbeseitigung: Sofortige Behebung von Kurzschlüssen und Überlastungen im Verteilungstransformator; schützt effektiv nachgeschaltete Transformatoren und Niederspannungsgeräte. Erheblich reduzierter Betriebs- und Wartungsaufwand: Das Gerät zeichnet sich durch ein wartungsfreies Design aus, sodass keine häufigen Inspektionen oder Gasnachfüllungen erforderlich sind, was es ideal für den langfristigen unbeaufsichtigten Betrieb in Umspannwerken in Wohngebieten macht.

Erfolgreicher Abschluss und Abnahme: Entspricht vollständig den Designstandards für die Stromverteilung in städtischen Wohngebieten sowie den Anforderungen für die Ringstromversorgung und die automatische Dual-Power-Übertragung.

Fallzusammenfassung

Die Ringhaupteinheit (RMU) XGN15-12 ist die am weitesten verbreitete und kosteneffektivste Hochspannungsschaltanlage für Renovierungsprojekte im Wohn-, Gewerbe- und Kommunalbereich sowie für die Integration in kastenförmige Umspannwerke und städtische Verteilungsnetze. Im Vergleich zu metallgekapselten ausfahrbaren Schaltanlagen (KYN-Serie) bietet sie Vorteile wie geringere Kosten, eine kompakte Stellfläche, wartungsfreien Betrieb und Eignung für Ringleitungsnetzkonfigurationen. Es eignet sich hervorragend für 10-kV-Terminalverteilungs-, Ringleitungsaufteilungs- und Stromverteilungsprojekte in Wohn- und Gewerbegebieten und ist damit die bevorzugte Wahl für den standardisierten städtischen Verteilernetzbau.
