Junraybietet dieGGJ Blindleistungskompensationsschrankum Industrieanlagen dabei zu helfen, den Leistungsfaktor zu verbessern, Blindleistungsverluste zu reduzieren und die Niederspannungsstromverteilung zu optimieren. Dieser Schrank wurde für Anwendungen mit schwankenden elektrischen Lasten entwickelt und passt die Blindleistungskompensation automatisch an, um einen stabileren Systembetrieb zu unterstützen, die Transformatorauslastung zu verbessern und Unternehmen dabei zu helfen, ihre Stromkosten effektiver zu verwalten.

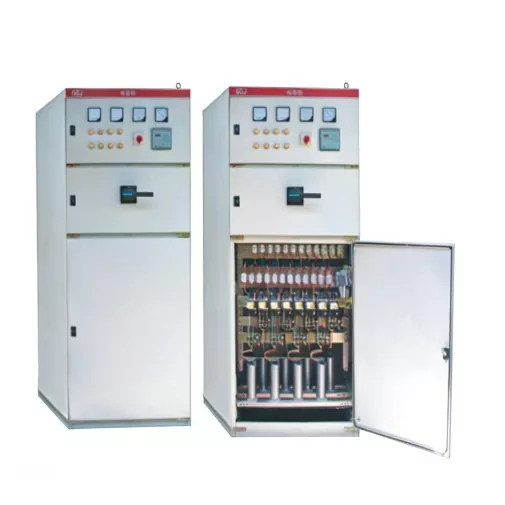

Ein GGJ-Blindleistungskompensationsschrank ist ein wichtiger Bestandteil von Niederspannungs-Stromverteilungssystemen, insbesondere in Fabriken und Gewerbeanlagen mit erheblichen induktiven Lasten. Durch das Schalten von Kondensatorbänken entsprechend dem sich ändernden Strombedarf wird Blindleistung kompensiert, der Leistungsfaktor verbessert und unnötiger Strom in Verteilungsleitungen reduziert. Die Auswahl der geeigneten Kompensationskapazität, Steuermethode und Oberschwingungsschutzkonfiguration trägt dazu bei, einen zuverlässigen Betrieb und einen langfristigen Wert sicherzustellen. Dieser Leitfaden erklärt die Funktionsweise des Geräts, seine technischen Spezifikationen, die wichtigsten Vorteile, typische Anwendungen und die Faktoren, die Käufer vor dem Kauf berücksichtigen sollten.
Ein GGJ-Blindleistungskompensationsschrank ist eine elektrische Niederspannungsbaugruppe, die den Leistungsfaktor durch Kompensation der Blindleistung in einem Stromverteilungsnetz verbessern soll. Es integriert typischerweise Kondensatorbänke, Schaltkomponenten, einen Kompensationsregler, Schutzgeräte und ein Metallgehäuse in einem koordinierten System.
In Industrieanlagen benötigen elektrische Geräte wie Induktionsmotoren, Pumpen, Kompressoren und Lüfter Blindleistung, um Magnetfelder aufzubauen. Obwohl diese Leistung für den Gerätebetrieb erforderlich ist, erhöht ein übermäßiger Blindstrom den durch Kabel und Transformatoren fließenden Strom, ohne direkt zur nutzbaren mechanischen Leistung beizutragen.
Der GGJ-Schrank geht dieses Problem an, indem er kapazitive Blindleistung in der Nähe des Verteilungssystems bereitstellt. Dies reduziert die Menge an Blindleistung, die aus dem vorgelagerten Netz bezogen werden muss, und trägt zur Verbesserung des Gesamtleistungsfaktors bei.
Das Produkt von Junray ist für Stromverteilungssysteme in Fabriken und andere Anwendungen konzipiert, bei denen eine automatische Kompensation das Energiemanagement und die Gerätenutzung unterstützen kann. Je nach Projektanforderung kann der Schrank für unterschiedliche Kompensationsleistungen und Einbaubedingungen konfiguriert werden.
Produktdetails und Konfigurationsinformationen finden Sie auf der Produktseite des GGJ Blindleistungskompensationsschranks.
Das Funktionsprinzip eines GGJ-Blindleistungskompensationsschranks basiert auf der Anpassung des Blindleistungsbedarfs einer Last an eine geeignete kapazitive Versorgung. Dieser Prozess hilft, unnötigen Blindstrom zu reduzieren und verbessert das Verhältnis zwischen Wirkleistung und Scheinleistung.
Ein intelligenter Kompensationsregler überwacht elektrische Parameter anhand von Spannungs- und Strommesssignalen. Basierend auf dem gemessenen Leistungsfaktor und den konfigurierten Steuerungseinstellungen wird bestimmt, ob zusätzliche Kondensatorstufen zu- oder abgeschaltet werden sollen.
Wenn eine Fabrik zusätzliche Motoren oder Produktionsanlagen in Betrieb nimmt, kann der Blindleistungsbedarf steigen. Zur zusätzlichen Kompensation kann der Regler geeignete Kondensatorstufen zuschalten. Wenn Geräte anhalten und der Bedarf sinkt, kann die Steuerung unnötige Stufen abschalten, um das Risiko einer Überkompensation zu verringern.
Der Leistungsfaktor gibt an, wie effektiv ein elektrisches System zugeführte Scheinleistung in Wirkleistung umwandelt. Ein niedriger Leistungsfaktor bedeutet im Allgemeinen, dass mehr Strom erforderlich ist, um eine bestimmte Wirkleistungsmenge zu liefern.
Für ein vereinfachtes einphasiges oder ausgeglichenes dreiphasiges System unter sinusförmigen Bedingungen kann die Beziehung wie folgt ausgedrückt werden:
Leistungsfaktor = Wirkleistung / Scheinleistung
Durch die Verbesserung des Leistungsfaktors können strombedingte Verluste in Kabeln und Transformatoren reduziert werden, sofern das System ordnungsgemäß ausgelegt und betrieben wird. Der tatsächliche Nutzen hängt vom vorhandenen Lastprofil, dem Leiterwiderstand, den Betriebsstunden, dem Stromtarif und den Kompensationseinstellungen ab.
Bei Installationen mit erheblichen nichtlinearen Lasten sind auch Oberschwingungsmessungen wichtig. Kondensatorbänke können mit der Systemimpedanz interagieren und möglicherweise bestimmte Oberwellen verstärken. Eine ordnungsgemäß konzipierte Lösung kann daher Reihendrosseln oder separate Geräte zur Oberwellenminderung erfordern.
Vor dem Kauf eines GGJ-Blindleistungskompensationsschranks sollten Käufer dessen Nennspannung, Frequenz, Kompensationskapazität, Steuerungsstrategie, Gehäuseschutz und Baumaterialien überprüfen. Diese Parameter bestimmen, ob die Ausrüstung zum elektrischen Verteilungssystem und zur Betriebsumgebung passt.
| Parameter | Junray-Produktspezifikation | Überlegungen zur Auswahl |
|---|---|---|
| Nennspannung | Wechselstrom 380 V | Bestätigen Sie die Kompatibilität mit der Verteilungsspannung des Standorts. |
| Nennfrequenz | 50Hz | Passen Sie die Frequenz der örtlichen Stromversorgung an. |
| Vergütungskapazität | 50–500 kvar, anpassbar | Berechnen Sie die erforderliche Kapazität anhand des gemessenen oder bewerteten Lastbedarfs. |
| Bereich der Leistungsfaktorkompensation | 0,8–0,99 | Definieren Sie das Ziel entsprechend den Anforderungen des Versorgungsunternehmens und den Betriebsbedingungen. |
| Schaltmodus | Intelligente dynamische Nulldurchgangsumschaltung | Bewerten Sie Lastschwankungen und Schalthäufigkeit. |
| Schutzstufe | IP30 | Prüfen Sie, ob die Installationsumgebung im Innenbereich geeignet ist. |
| Schrankmaterial | 8MF-Profilstahl und kaltgewalztes Stahlblech mit Kunststoffspritzung | Berücksichtigen Sie die strukturelle Festigkeit, die Korrosionsbelastung und den Wartungszugang. |
| Installationsmethode | Bodenmontiert | Lassen Sie ausreichend Platz für Installation, Belüftung und Wartung. |
Hinweis: Die Spezifikationen basieren auf den angegebenen Produktinformationen. Endgültige Bewertungen, Komponentenauswahl und Schutzvorkehrungen sollten vor der Bestellung mit Junray anhand der Projektanforderungen bestätigt werden.
Das Produkt unterstützt verschiedene Kondensatorkompensationsanordnungen, einschließlich Stern- (Y), Dreieck- (Δ) und kombinierte Y+Δ-Konfigurationen. Zu den für das Produkt aufgeführten Kommunikationsoptionen gehören je nach gewählter Konfiguration RS-232/RS-485-Schnittstellen und optionale Funk- oder GPRS-Module für die Fernkommunikation.
Diese Optionen ermöglichen es Ingenieuren, den Schrank als Teil eines umfassenderen Energieüberwachungs- und Verteilungsmanagementsystems zu betrachten und nicht als isolierte Komponente.
Ein richtig ausgewählter Blindleistungskompensationsschrank kann mehrere betriebliche und finanzielle Vorteile bieten. Die Ergebnisse variieren je nach Lasteigenschaften, Systemdesign und lokalen Stromabrechnungsrichtlinien.
Durch die automatische Kondensatorumschaltung kann das Verteilungssystem auf den sich ändernden Blindleistungsbedarf reagieren. Die Verbesserung des Leistungsfaktors kann dazu beitragen, dass Einrichtungen die Anforderungen des Versorgungsunternehmens erfüllen und ggf. leistungsfaktorbezogene Kosten senken. Die tatsächlichen Ergebnisse sollten nach der Inbetriebnahme durch elektrische Messungen überprüft werden.
Blindstrom trägt zu strombedingten Verlusten in Leitern und Transformatoren bei. Durch die Reduzierung des von vorgeschalteten Geräten gelieferten Blindstroms kann eine Kompensation diese Verluste unter geeigneten Betriebsbedingungen senken. Die Höhe der Verlustreduzierung hängt vom Stromnetz und dem Standort der Kompensationsanlage ab.
Die Grenzwerte für Transformatoren basieren auf der Scheinleistung und nicht nur auf der Wirkleistung. Wenn Blindleistung einen erheblichen Teil der verfügbaren Kapazität einnimmt, steht dem Transformator möglicherweise weniger Kapazität für zusätzliche aktive Lasten zur Verfügung. Durch die Korrektur des Leistungsfaktors kann ein Teil der Scheinleistungskapazität für den Produktionsbedarf freigegeben werden, obwohl die tatsächlich nutzbare Kapazität dennoch anhand der Transformatornennwerte und thermischen Grenzwerte überprüft werden muss.
Die dynamische Kompensation kann Schwankungen folgen, die durch Motorstarts, sich ändernde Produktionspläne und unterschiedliche Betriebslasten verursacht werden. Das Nulldurchgangsschalten soll Schalttransienten unter geeigneten Betriebsbedingungen reduzieren. Eine korrekte Koordinierung und Inbetriebnahme des Schutzes bleibt für eine zuverlässige Leistung von entscheidender Bedeutung.
Ein geringerer Blindstrom, geringere elektrische Verluste und ein verbesserter Leistungsfaktor können zu niedrigeren Betriebskosten beitragen. Bei einer praktischen Investitionsbewertung sollten die Anschaffungs- und Installationskosten des Schranks mit erwarteten Einsparungen, Wartungsanforderungen, Betriebsstunden und der Stromtarifstruktur des Standorts verglichen werden.
Der GGJ-Blindleistungskompensationsschrank eignet sich für Niederspannungsverteilungssysteme, in denen induktive Lasten einen erheblichen Blindleistungsbedarf erzeugen. Zu den typischen Anwendungen gehören die folgenden.
Anlagen mit zahlreichen Frequenzumrichtern, Gleichrichtern, Schweißmaschinen oder anderen nichtlinearen Lasten sollten die harmonische Verzerrung beurteilen, bevor sie eine konventionelle Kondensatorkompensation installieren. Abhängig von den Messergebnissen kann ein Schrank mit geeigneten Drosseln oder ein dedizierter aktiver Leistungsfilter für die Anwendung besser geeignet sein.
Erfahren Sie mehr über ergänzende Lösungen zur Stromqualität auf der Website von Junray für Niederspannungs-Elektrogeräte.
Die Auswahl des richtigen GGJ-Blindleistungskompensationsschranks erfordert mehr als nur die Auswahl einer Kapazität basierend auf der Transformatorgröße. Ingenieure sollten den tatsächlichen Blindleistungsbedarf, Lastschwankungen, harmonische Bedingungen, Installationsbeschränkungen und geltende elektrische Anforderungen bewerten.
Erfassen Sie Stromqualitätsmessungen während repräsentativer Betriebsperioden. Erfassen Sie nach Möglichkeit Wirkleistung, Blindleistung, Leistungsfaktor, Spannung, Strom und Lastschwankungen. Messungen, die nur bei Betrieb mit geringer Last durchgeführt werden, spiegeln möglicherweise nicht die erforderliche Kompensation während Produktionsspitzen wider.
Eine häufig verwendete vorläufige Berechnung für die erforderliche Kondensatorkapazität ist:
Qc = P × (tan φ₁ − tan φ₂)
Hier ist Qc die erforderliche Kompensationskapazität in kvar, P die Wirkleistung in kW, φ₁ der anfängliche Leistungsfaktorwinkel und φ₂ der Ziel-Leistungsfaktorwinkel.
Diese Formel liefert eine Schätzung für geeignete Betriebsbedingungen. Der endgültige Entwurf sollte tatsächliche Lastschwankungen, vorhandene Kondensatorbänke, Oberschwingungen, Spannungsbedingungen und das Risiko einer Überkompensation berücksichtigen.
Allmählich wechselnde Lasten können durch herkömmliche Stufenschaltung bedient werden, während schnell schwankende Lasten eine schnellere Kompensationsstrategie erfordern können. Die Schaltmethode sollte entsprechend dem Lastprofil und der vom Hersteller bestätigten Konfiguration ausgewählt werden.
Wenn nichtlineare Lasten vorhanden sind, führen Sie Oberschwingungsmessungen oder eine professionelle Leistungsqualitätsbewertung durch. Bestätigen Sie vor der Spezifizierung des Schranks, ob verstimmte Drosseln, Oberschwingungsfilter oder andere Minderungsgeräte erforderlich sind.
Bevor Sie eine Bestellung aufgeben, bestätigen Sie Folgendes:
Die korrekte Installation ist für die Sicherheit und Wirksamkeit eines GGJ-Blindleistungskompensationsschranks von entscheidender Bedeutung. Das Gerät sollte von qualifiziertem Elektrofachpersonal gemäß den genehmigten Zeichnungen, Herstelleranweisungen und den geltenden örtlichen Vorschriften installiert werden.
Obwohl die automatische Kompensation die Notwendigkeit manueller Umschaltung verringert, entfällt dadurch nicht die Notwendigkeit einer Inspektion. Das Wartungspersonal sollte die Betriebstemperaturen, die Lüftungswege, die elektrischen Anschlüsse, den Kondensatorzustand, die Steuerungsalarme und Anzeichen ungewöhnlicher Geräusche oder Überhitzung überprüfen.
Die elektrische Inspektion und Wartung muss von qualifiziertem Personal unter Anwendung geeigneter Isolations- und Sicherheitsverfahren durchgeführt werden. Kondensatoren können eine elektrische Ladung behalten, nachdem die Stromversorgung unterbrochen wurde. Daher müssen vor Beginn der Arbeiten die Entlade- und Überprüfungsverfahren des Herstellers befolgt werden.
Seine Hauptfunktion besteht darin, den Leistungsfaktor durch die Bereitstellung kapazitiver Blindleistung an ein Niederspannungsverteilungssystem zu verbessern. Dies kann den vorgeschalteten Blindstrom reduzieren, strombedingte Verluste verringern und Anlagen dabei unterstützen, die geltenden Leistungsfaktoranforderungen einzuhalten.
Das referenzierte Junray-Produkt listet eine Kompensationskapazität von 50–500 kvar auf, wobei eine individuelle Anpassung möglich ist. Die geeignete Nennleistung sollte anhand des gemessenen Blindleistungsbedarfs, des Zielleistungsfaktors, des Lastprofils und der harmonischen Bedingungen ermittelt werden.
Wenn das Kompensationssystem richtig dimensioniert und betrieben wird, kann es dazu beitragen, leistungsfaktorbedingte Nachteile zu reduzieren oder zu vermeiden. Die tatsächlichen Abrechnungsergebnisse hängen jedoch von den Tarifregeln, Nachfragemustern und anderen geltenden Gebühren des Energieversorgers ab. Einsparungen sollten anhand standortspezifischer Daten bewertet und nicht im Voraus angenommen werden.
Die Kompensation reduziert in erster Linie den Blindstrom und kann die Verluste in der Stromverteilung senken. Die von den Produktionsanlagen benötigte Wirkenergie wird dadurch nicht direkt eliminiert. Eine mögliche Reduzierung des Wirkenergieverbrauchs hängt von den vermiedenen Verlusten und den Betriebsbedingungen der Anlage ab.
Es mag geeignet sein, aber Anlagen mit Frequenzumrichtern sollten vor der Auswahl der Kondensatorkompensation die harmonische Verzerrung und mögliche Resonanz prüfen. Abhängig von den Ergebnissen können Reaktoren oder spezielle Geräte zur Oberwellenminderung erforderlich sein.
Käufer sollten den vorhandenen Leistungsfaktor, die aktive Last, den Zielleistungsfaktor, den Betriebsplan, die Nennspannung und alle verfügbaren Stromqualitätsmessungen angeben. Ein Elektrotechniker oder der Hersteller kann dann den vorläufigen Kvar-Bedarf berechnen und eine geeignete Konfiguration bestätigen.
Stellen Sie die erforderliche Kompensationskapazität, Spannung und Frequenz, Zeichnungen des Verteilungssystems, Lasteigenschaften, Informationen zu Oberschwingungen, Gehäuseanforderungen, bevorzugte Komponenten, Kommunikationsanforderungen und Ziel bereit. Diese Angaben helfen dem Lieferanten, eine zum Projekt passende Konfiguration vorzubereiten.
Ein Blindleistungskompensationsschrank von GGJ kann eine wertvolle Investition für Industrie- und Gewerbeanlagen sein, die einen besseren Leistungsfaktor, einen geringeren Blindstrom, eine verbesserte Transformatorauslastung und eine effizientere Niederspannungsverteilung anstreben. Seine Wirksamkeit hängt von einer genauen Kapazitätsauswahl, einer geeigneten Schaltsteuerung, einer Beurteilung der Oberschwingungen, einer ordnungsgemäßen Installation und einer laufenden Inspektion ab. Durch die Bewertung des tatsächlichen Strombedarfs und der Projektanforderungen vor dem Kauf können Unternehmen eine Kompensationslösung wählen, die einen zuverlässigen Betrieb und einen messbaren langfristigen Wert unterstützt.
Junray bietet GGJ-Blindleistungskompensationsschränke für industrielle Stromverteilungsanwendungen mit konfigurierbarer Kompensationskapazität und Steuerungsoptionen an, um den unterschiedlichen Projektanforderungen gerecht zu werden. Wenn Sie eine Neuinstallation oder die Modernisierung einer bestehenden elektrischen Anlage planen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre technischen Anforderungen, fordern Sie ein individuelles Angebot an und finden Sie eine geeignete Blindleistungskompensationslösung für Ihre Anlage.
