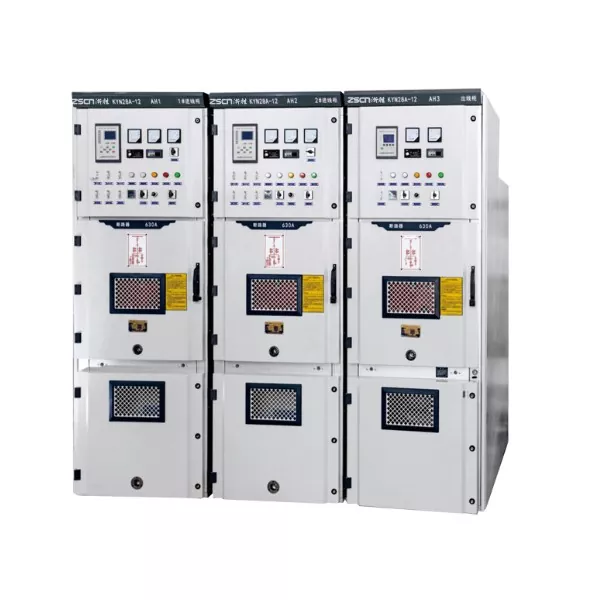

Die metallgekapselte AC-Schaltanlage KYN28-24 ist eine speziell entwickelte gepanzerte, ausfahrbare, metallgekapselte Schaltanlage von Junray Electrical für das 20-kV-Stromnetz. Es überwindet die Einschränkungen herkömmlicher mittelgroßer 12-kV-Schränke, die nicht an das 20-kV-Spannungssystem angepasst werden können. Mit einer Nennspannung von 24 kV als Kernparameter bildet es eine professionelle und zuverlässige dreiphasige AC-50-Hz-Stromverteilungslösung für den Innenbereich. Das Gerät verfügt über eine mittelgroße Handwagenstruktur und der Schrankkörper ist präzise aus aluminisierten Zinkstahlplatten gefertigt. Die Gesamtstruktur ist in vier unabhängige Kammern unterteilt: Sammelschienenkammer, Leistungsschalterkammer, Kabelkammer und Instrumentenkammer. Jeder Bereich ist physikalisch isoliert, wodurch die Stabilität des Hochspannungsbetriebs aus baulicher Sicht gewährleistet ist. Als dediziertes Stromverteilungsgerät für das 20-kV-Stromnetz entsprechen Design und Herstellung vollständig den strengen Standards für Hochspannungs-Stromverteilungsszenarien. Von der Isolationskonfiguration über die Schutzleistung bis hin zu Sicherheitsverriegelungen werden alle an die Anforderungen des 20-kV-Systems angepasst, was es zur Standard-Stromverteilungsausrüstung für 20-kV-Umspannwerke und große Industrieprojekte macht.
|
Nennspannung |
Wechselstrom 24KV |
|
Nennfrequenz |
50Hz |
|
Nennstrom |
630A ~ 4000A |
|
Bewerteter Kurzzeitstrom |
31,5 kA/40 kA/50 kA |
|
Schutzklasse |
IP5X-Struktur |
|
Installationsmethode für mittig montierte ausziehbare Struktur |
Bodenstehend |
Das Gerät verfügt über eine Nennspannung von 24 kV Wechselstrom und kann den Hochspannungsübertragungsbedarf eines 20-kV-Stromnetzes stabil bewältigen. Im Vergleich zum herkömmlichen 12-kV-Mittelschrank wurde das Spannungsniveau verdoppelt, wodurch das Kernproblem, dass sich normale Geräte nicht an das 20-kV-Stromnetz anpassen können, vollständig gelöst und die Anforderungen an die Stromverteilung und -steuerung in Hochspannungsszenarien erfüllt werden. In Kombination mit den speziellen 24-kV-Isolationskomponenten und den verdickten Kupferschienen werden gleichzeitig die Isolationsleistung und die Strombelastbarkeit verbessert, wodurch ein langfristig sicherer Betrieb des Hochspannungskreises gewährleistet wird.
Der Schrank der metallgekapselten AC-Schaltanlage KYN28-24 verfügt über einen Schutzgrad von IP5X, der dem IP4X-Standard überlegen ist, der üblicherweise von 12-kV-Mittelschränken verwendet wird. Es kann das Eindringen von Staub vollständig blockieren und der Erosion durch Umgebungsfeuchtigkeit widerstehen. Die vollständig abgedichtete Schrankstruktur in Kombination mit speziellen Dichtungskomponenten kann die internen Hochspannungskomponenten auch in hochfeuchten, staubigen Industrieumgebungen, Umspannwerken im Freien usw. weiterhin vor externen Störungen schützen, wodurch eine stabile Isolations- und Leitfähigkeitsleistung aufrechterhalten und die Lebensdauer der Geräte verlängert wird.
Der Nennkurzzeitstrom umfasst drei Stufen: 31,5 kA, 40 kA und 50 kA. Es hält den höchsten 50-kA-Kurzschlussströmen stand und übertrifft damit die Toleranzstandards gewöhnlicher 12-kV-Geräte bei weitem. Wenn in einem Stromnetz ein Kurzschlussfehler auftritt, kann es den momentanen großen Strom schnell ertragen, wodurch eine Verformung des Schaltschranks, ein Isolationsausfall und andere Probleme vermieden werden, die Integrität der Ausrüstung bei Stromnetzfehlern sichergestellt wird und eine zuverlässige Unterstützung für den Schutz des Stromnetzes gewährleistet wird.
Es ist mit mechanischen und elektrischen Doppelverriegelungen ausgestattet, um fünf vorbeugende Funktionen zu erfüllen: Verhinderung des Ziehens des Handwagens mit Last, Verhinderung einer fehlerhaften Auslösung und Schließung des Schutzschalters, Verhinderung des Schließens des Erdungsschalters mit Strom, Verhinderung des Eindringens in spannungsführende Bereiche mit Strom und Verhinderung des Schließens des Schutzschalters, wenn der Erdungsschalter geschlossen ist. Dadurch wird das Risiko einer Fehlbedienung von Grund auf ausgeschlossen und die Sicherheit des Wartungspersonals gewährleistet. Der in der Mitte montierte Handwagen kann unabhängig herausgezogen werden, und die Einzelkreiswartung erfordert nicht die Abschaltung des gesamten Systems, was eine unterbrechungsfreie Wartung ermöglicht und für Szenarien mit extrem hohen Anforderungen an die Stromkontinuität geeignet ist.
Als zentrale Eingangs- und Ausgangsleitungen und Messgeräte eines 20-kV-Umspannwerks übernimmt es die Aufgabe, elektrische Hochspannungsenergie zu empfangen, zu verteilen und zu steuern und so die stabilen Stromverteilungsanforderungen der Hochspannungsseite des Umspannwerks zu erfüllen.
Geeignet für das 20-kV-Hauptstromverteilungssystem großer Industrieparks. Bietet Hochspannungsstromversorgung für mehrere Fabriken und Werkstätten innerhalb des Parks und gewährleistet so eine kontinuierliche Stromversorgung und sichere Steuerung der industriellen Produktion.
Stromverteilung für supergroße Rechenzentren
Die metallgekapselte AC-Schaltanlage KYN28-24 kann für die 20-kV-Hochspannungsstromverteilung von sehr großen IDC-Rechenzentren eingesetzt werden, erfüllt die unterbrechungsfreien Stromversorgungsanforderungen von Rechenzentren und stellt zuverlässige Hochspannungsstromversorgung für Kernlasten wie Servercluster und Kühlsysteme bereit.
Es bedient 20-kV-Stromverteilungsprojekte für große Infrastrukturprojekte wie Flughäfen, Hochgeschwindigkeitsbahnknotenpunkte und große Veranstaltungsorte. Es eignet sich für den Hochspannungsstrombedarf während der Bau- und Betriebsphase der Projekte und gewährleistet den stabilen Betrieb des Stromsystems.
Bereitstellung von Stromverteilungslösungen auf 20-kV-Ebene für Fabriken mit Hochspannungsanforderungen, beispielsweise in der Stahl-, Chemie- und Elektronikfertigung, die die Stromversorgungs- und Schutzanforderungen für große Produktionsanlagen und Hochspannungsmotoren erfüllen.
Junray Electrical ist eine professionelle Fabrik und Lieferant von metallgekapselten AC-Schaltanlagen KYN28-24 in China. Wir beschäftigen uns seit vielen Jahren intensiv mit der Forschung und Herstellung von Hochspannungs-Stromverteilungsgeräten und verfügen über ein umfassendes Produktforschungs-, Produktions- und Qualitätskontrollsystem. Das Produkt KYN28-24 folgt während seines gesamten Design- und Produktionsprozesses internationalen und nationalen Standards wie IEC298 und GB3906. Die Kernkomponenten werden von hochwertigen Marken der Branche ausgewählt. Jedes Gerät wird vor Verlassen des Werks strengen Tests wie Spannungsfestigkeit, Isolierung und Verriegelung unterzogen, um die Einhaltung der Leistungsanforderungen sicherzustellen. Wir verfügen über ein professionelles technisches Team, das maßgeschneiderte Lösungen basierend auf den tatsächlichen Anforderungen des 20-kV-Stromnetzes des Kunden anbieten kann. Gleichzeitig bieten wir einen Full-Cycle-Service an, der Installation und Inbetriebnahme, Betriebs- und Wartungsschulung sowie After-Sales-Reparatur umfasst.
1. Kann KYN28-24 die mittelgroße 12-kV-Schaltanlage direkt ersetzen?
Die Nennspannung von KYN28-24 beträgt 24 kV und wurde speziell für ein 20-kV-Stromnetz entwickelt. Seine Isolationsparameter und die Schrankstruktur sind alle für Hochspannungsniveaus geeignet. Die mittelgroße 12-kV-Schaltanlage ist nur für Stromnetze mit 12 kV oder weniger anwendbar. Die Spannungspegel stimmen nicht überein und können nicht austauschbar verwendet werden.
2. Welchen spezifischen Umgebungsbedingungen kann die metallgekapselte AC-Schaltanlage KYN28-24 mit der Schutzart IP5X standhalten?
Der IP5X-Schutz kann das Eindringen von Staub vollständig verhindern und auch Wasserstrahlen mit geringem Druck aus allen Richtungen widerstehen. Es eignet sich für hochfeuchte, staubige Industriewerkstätten, Umspannwerke im Freien, unterirdische Verteilerräume usw. und erfordert keine zusätzlichen Schutzeinrichtungen.
3. Welche Vorteile bietet die Zwischenkonstruktion des Handwagens für die Wartung?
Der Bollerwagen kann selbstständig herausgezogen werden. Bei Ausfall eines einzelnen Stromkreises muss zur Wartung nur der entsprechende Handwagen ausgebaut werden, während die anderen Stromkreise weiterbetrieben sind. Dies ermöglicht eine Wartung ohne Stromausfall, was die Ausfallzeit erheblich reduziert und sich für Szenarien wie Krankenhäuser, Rechenzentren und den Schienenverkehr eignet, in denen Stromausfälle nicht zulässig sind.
4. Welchen Nennstrombereich kann dieses Produkt abdecken?
Der Nennstrom der Geräte reicht von 630 A bis 4000 A. Sie können die entsprechende Stromspezifikation entsprechend den Lastanforderungen des Kunden auswählen und so den unterschiedlichen Stromanforderungen gerecht werden, die von kleinen Stromverteilungen bis hin zu großen Industrieprojekten reichen.
Bei diesem Projekt geht es um den Bau eines neuen 20-kV-Hochspannungs-Stromverteilungssystems für eine große industrielle Produktionsbasis, die auf neue Materialien spezialisiert ist. Die Anlage beherbergt Hochleistungsproduktionslinien mit großen Brech-, Mahl- und Trocknungsanlagen, die von Frequenzumrichtern (VFDs) angetrieben werden und so Betriebsbedingungen mit hoher Belastung und Stoßbelastung schaffen. Das regionale Netz nutzt einen 20-kV-Verteilungsstandard (im Gegensatz zum herkömmlichen 10-kV-Verteilungsstandard); Ursprünglich für die 12-kV-Klasse geplante Geräte verfügten nicht über ausreichende Spannungsfestigkeit und Isolationsreserven und erfüllten nicht die Anforderungen an den Systemüberspannungsschutz und den sicheren Betrieb.
Um dem Spannungsniveau von 20 kV gerecht zu werden, die Systemisolierung zu verbessern und industriellen Staub- und Überspannungsbedingungen standzuhalten, verwendet das Projekt im gesamten Umspannwerk metallgekapselte, ausfahrbare Hochspannungsschaltanlagen KYN28-24. Diese Einheiten dienen als Kernausrüstung für Haupteingangsleitungen, Sammelschienenverbindungen, Stromzuführungen und Transformatorschutz und gewährleisten eine kontinuierliche Hochleistungsproduktion im gesamten Werk.
Nicht übereinstimmende Spannungsniveaus: Das regionale Netz arbeitet mit 20 kV; Standard-KYN28-12-Schränke verfügen nicht über die erforderliche Spannungsfestigkeit, was das Risiko eines dielektrischen Durchschlags und eines Überschlags birgt und daher absolut ungeeignet ist.
Häufige industrielle Überspannungen: Häufiges Starten/Stoppen großer Motoren und das Schalten von Frequenzumrichtern erzeugen hohe Betriebsüberspannungen, die außergewöhnliche Isolationsmargen erfordern.
Raue Standortumgebung: Hohe Staubkonzentrationen in Produktionshallen und erhebliche Temperaturschwankungen im Tagesverlauf machen Standardschränke anfällig für Staubansammlung, Oberflächenbildung und beschleunigte Alterung der Isolierung.
Hohe Zuverlässigkeitsanforderungen: Produktionslinien arbeiten kontinuierlich (24/7), ohne dass es zu großflächigen Stromausfällen kommt; Eine ausfahrbare Bauweise ist für eine schnelle Wartung und den Austausch von Komponenten unerlässlich.
Hohe Präzision beim Relaisschutz: Hochleistungsgeräte stellen strenge Anforderungen an den Kurzschlussschutz, den Überlastschutz und die Empfindlichkeit von Sofortauslösevorgängen.
Entsprechend den 20-kV-Netzstandards und den harten industriellen Betriebsbedingungen ist der Hochspannungsverteilerraum einheitlich mit metallgekapselten, ausfahrbaren Schaltanlagen KYN28-24 ausgestattet. Die Geräte verfügen über Vakuum-Leistungsschalter, intelligente mikroprozessorbasierte Schutzrelais, elektrische Betätigungsmechanismen und unabhängige Druckentlastungskanäle und erfüllen strenge Anforderungen an Isolierung, Spannungsfestigkeit und Sicherheit. Wichtige Gerätespezifikationen
Modell: KYN28-24 Gepanzerte abnehmbare AC-Schaltanlage mit Metallgehäuse
Nennspannung: 24 kV (kompatibel mit 20 kV-Verteilungssystemen)
Bewerteter Isolationsgrad: Spannungsfestigkeit bei Netzfrequenz 65 kV; Blitzstoßfestigkeit 125 kV; Isolationsspielraum deutlich höher als bei 12-kV-Schaltanlagen
Nennstrom: 1250A/1600A
Kurzzeitfestigkeit: 25 kA/4 s
Schrankstruktur: Metallverkleidet, vollständig geschlossen, mit vier unabhängig voneinander getrennten Fächern (Sammelschienen-, Leistungsschalter-, Kabel- und Instrumentenfächer)
Betriebsmodus: Abnehmbarer LKW-Typ; verfügt über drei Positionen: Service, Test und Isoliert
Sicherheitsmerkmale: Doppelte mechanische und elektrische Verriegelung; „Five-Prevention“-Verriegelungssystem zur Vermeidung von Betriebsfehlern; unabhängige Druckentlastungskanäle
Schutzart: IP4X (staubdicht und fremdkörpergeschützt); geeignet für raue Industrieumgebungen
Hohe Isolierung für 20-kV-Netze: Die hohe Spannungsfestigkeit von 24 kV löst Probleme im Zusammenhang mit Überspannung und unzureichender Isolierung in 20-kV-Systemen und verhindert effektiv Überschläge und Durchschläge.
Sichere, unabhängig getrennte Struktur: Funktionsfächer sind vollständig isoliert; Ein Fehler in einem einzelnen Stromkreis breitet sich nicht auf die Sammelschiene oder benachbarte Schränke aus, sodass das Fehlerausmaß beherrschbar bleibt.
Schneller Austausch des Lastwagens: Der Leistungsschalterwagen kann herausgenommen und durch einen Ersatz ersetzt werden; Für Notfallreparaturen sind keine längeren Stromausfälle erforderlich, sodass ein kontinuierlicher Betrieb der Produktionslinie gewährleistet ist.
Umfassende „Five-Prevention“-Verriegelung: Verhindert wirksam kritische elektrische Unfälle wie falsches Öffnen/Schließen, Schließen bei aktiviertem Erdungsschalter oder Öffnen der Tür unter Spannung und sorgt so für hohe Sicherheit bei Betrieb und Wartung.
Geeignet für staubige Industriebedingungen: Die vollständig geschlossene Gehäusestruktur widersteht effektiv Staub und Kondensation und verhindert gleichzeitig die Alterung der Isolierung, wodurch ein stabiler Langzeitbetrieb gewährleistet wird.
Stabile und zuverlässige Isolierung: Das 24-kV-Hochspannungsdesign ist perfekt für das 20-kV-Netz und die industriellen Schaltüberspannungen der Anlage geeignet. Seit der Inbetriebnahme sind keine Überschläge, Ausfälle oder Isolationsfehler aufgetreten.
Starke Fehlerisolationsfähigkeit: Die unabhängige Fachstruktur verhindert vollständig die Fehlerausbreitung; Die Schutzmaßnahmen sind präzise, ohne dass es zu unerwünschten Auslösungen oder Fehlauslösungen kommt. Deutlich verbesserte Wartungseffizienz: Verfügt über ein ausfahrbares LKW-Design, das einen schnellen Austausch durch ein Ersatzgerät ermöglicht und die Wartungsausfallzeit um über 80 % reduziert.
Längere Lebensdauer der Geräte: Die staubdichte, feuchtigkeitsbeständige und alterungsbeständige Konstruktion gewährleistet die Eignung für raue Industrieumgebungen und führt zu einer extrem niedrigen Ausfallrate.
Unterstützt eine kontinuierliche Hochleistungsproduktion: Bewältigt zuverlässig die Lasten hochbeanspruchter Hochleistungsgeräte mit variabler Frequenz (VFD) im gesamten Werk und gewährleistet eine unterbrechungsfreie Stromversorgung rund um die Uhr für die Produktion.
Die Hochspannungsschaltanlage KYN28-24 ist ein Premiummodell, das speziell für 20-kV-Stromverteilungssysteme, stark beanspruchte Industriestandorte und Betriebsbedingungen mit hoher Überspannung entwickelt wurde. Im Vergleich zu standardmäßigen 12-kV-Schaltanlagen bietet sie überlegene Isolationsmargen, höhere Spannungsfestigkeitswerte, robuste Überspannungsfestigkeit, umfassende Sicherheitsverriegelung und einfache Wartung. Es löst effektiv kritische Probleme im Zusammenhang mit 20-kV-Industrieprojekten – wie z. B. Spannungsniveauunterschiede, unzureichende Isolierung und hohe Ausfallraten – und ist damit die bevorzugte Standardwahl für 20-kV-Verteilungssysteme in Sektoren wie neue Materialien, Chemie, Bergbau und große Industrieparks.
