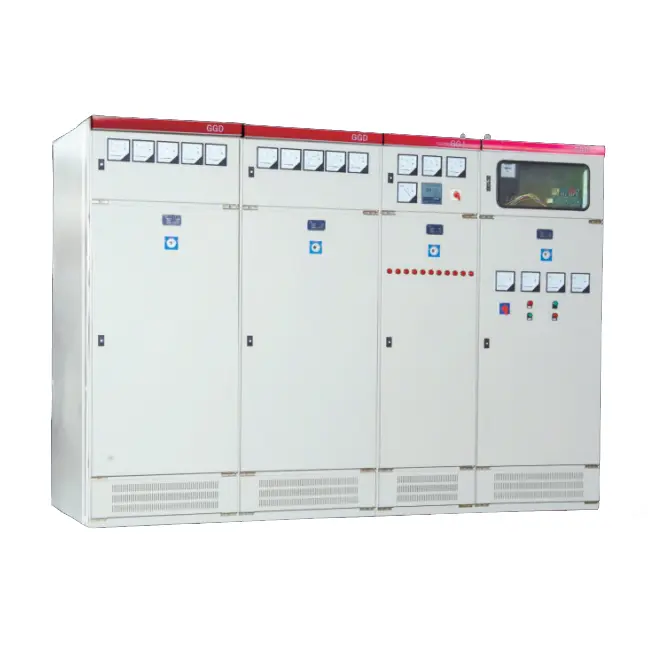

GGD-Spannungsschaltanlage

Welche Vorteile bietet dieser Niederspannungsschaltschrank?

Superstarker Stahlträger vom Typ 8MF

Die GGD-Spannungsschaltanlage verwendet speziell entwickelten kaltgeformten 8MF-Stahl als Rahmen, der integriert und verschweißt ist. Die Steifigkeit und Tragfähigkeit des Schranks sind extrem stark und können große Stromsammelschienen und Hochleistungs-Leistungsschalter tragen. Es verformt sich im Langzeitbetrieb nicht und ist stoß- und vibrationsbeständig.

Stabiles Hochstromlager

Es unterstützt einen Nennstrom von bis zu 3150 A und ist damit in der Lage, den hohen Laststromverbrauch großer Fabriken und Rechenzentren zu bewältigen. Mit großen Kupfersammelschienen verfügt es über eine große Strombelastbarkeit, einen geringen Temperaturanstieg und gewährleistet einen langfristig stabilen Betrieb bei hohem Strom.

Flexible Erweiterung durch nahtlose Schrankverbindung

Es unterstützt die nahtlose Verbindung mehrerer Schränke für die parallele Installation. Entsprechend der Planung des Verteilerraums können Stromkreise und Kapazitäten flexibel erweitert werden, um ein komplettes Niederspannungs-Komplettverteilungssystem zu bilden, mit einer übersichtlichen Anordnung und Platzersparnis im Verteilerraum.

Technische Parametertabelle

Detaillierte Handwerksausstellung

1. 1,8MF Stahlrahmen

Kaltgeformter Spezialstahl mit hoher Tragfähigkeit und guter Steifigkeit, stoß- und schlagfest.

2. Nahtlose und integrierte Schrankstruktur

Mehrere Schränke werden nahtlos und lückenlos miteinander verbunden, mit einer übersichtlichen Gesamtaufteilung, wodurch Platz im Verteilerraum gespart wird.

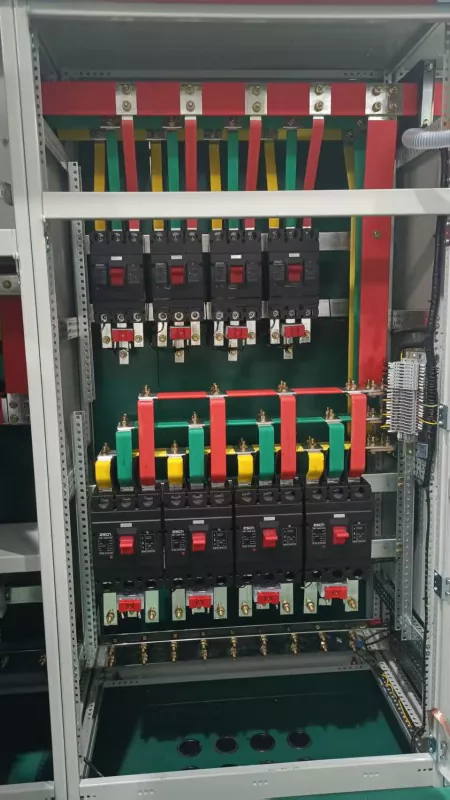

3. Großformatige Kupfersammelschienen

Verdickte Kupferschienen mit großer Strombelastbarkeit, gut geschützter Isolierung und stabilem Betrieb bei hohem Strom.

4. Vollständiger Erdungsschutz

Das Erdungssystem des gesamten Schranks sorgt mit zuverlässiger Erdung für elektrische Sicherheit.

5. Standard-Einlass- und Auslasspositionen

GGD-Spannungsschaltgeräte sind mit Standard-Einlass- und Auslasslöchern ausgestattet, die für unterschiedliche technische Verkabelungsanforderungen geeignet sind.

Welche anwendbaren Szenarien gibt es?

Große Fabriken: Die Niederspannungsverteilung im Hauptverteilungsraum großer Fabriken und Industrieparks

Rechenzentren: Die Niederspannungsverteilung für Servercluster

Stromversorgungsunterstützung: Niederspannungs-Abgangsleitungen und Eingangsschränke von Umspannwerken und Kastentransformatoren

Gewerbekomplexe: Die Hauptverteilerräume großer Einkaufszentren, Bürogebäude, Hotels sowie Industrie- und Bergbauunternehmen

Infrastrukturprojekte: Großflächige Niederspannungsverteilung für Flughäfen, Krankenhäuser und den Schienenverkehr

Malaysia-Rechenzentrumsprojekt

Projektübersicht

·Projektname: Stromverteilungsprojekt für Rechenzentren

·Standort: Malaysia

·Fertigstellungsdatum: März 2026

·Projektumfang: 200 Server-Racks; Gesamt-IT-Last von 2 MW

Verwendete Produkte

·Modell: Niederspannungsschaltanlage vom Typ GGD (maßgeschneiderte für Rechenzentren)

·Menge: 16 Einheiten

·Konfiguration: Zweikreisige eingehende Leitungen + Sammelschiene + ausgehende Einspeiseschränke + Kondensatorkompensation

·Zertifizierung: CE-zertifiziert; entspricht den malaysischen SIRIM-Standards

·Besondere Anforderungen: Hohe Zuverlässigkeit, automatische Dual-Power-Übertragung, unterbrechungsfreie Stromversorgung

Lösung

Um die strengen Zuverlässigkeitsanforderungen des Rechenzentrums zu erfüllen, haben wir eine spezielle Stromverteilungslösung bereitgestellt:

1. Hochzuverlässiges Design

·Zweikreisige Eingangsleitungen plus Sammelschienenkonfiguration; drei Stromquellen, die als gegenseitige Backups dienen

·Ausgestattet mit ATS (Automatic Transfer Switches); Schaltzeit unter 100ms

·Hauptschalter nutzen offene Leistungsschalter (ACBs) der Marke ABB für höchste Zuverlässigkeit

·Das Sammelschienensystem verwendet vollständig isolierte Kupferschienen für hohe Sicherheitsstandards

2. Rechenzentrumsspezifische Funktionen

·Installierte intelligente Stromzähler zur Echtzeitüberwachung von Spannung, Strom, Leistung und Stromqualität

·Unterstützt das Modbus-Kommunikationsprotokoll für die Integration in das DCIM-System des Rechenzentrums

·Energiezähler an jedem Ausgangsstromkreis ermöglichen eine Messung auf Rackebene

·Ausgestattet mit Überspannungsschutzgeräten (SPDs) zum Blitz- und Überspannungsschutz

3. Anpassung der tropischen Umwelt

·Korrosionsbeständiges, pulverbeschichtetes Gehäuse, das für das heiße und feuchte Klima Malaysias ausgelegt ist

·Interne Temperatur-/Feuchtigkeitssensoren und Kondensationsregler

·Das Design der Wärmeableitung auf Klimaanlagenniveau gewährleistet einen stabilen Betrieb der IT-Geräte

·Schutzart IP40 (staub- und feuchtigkeitsbeständig)

Kundenfeedback

„Rechenzentren erfordern eine extrem hohe Zuverlässigkeit bei der Stromverteilung, und die GGD-Schaltanlagen von Junray haben unsere Anforderungen perfekt erfüllt. Die duale Stromübertragung ist nahtlos und die intelligenten Überwachungsfunktionen sind äußerst praktisch, sodass wir den Stromverbrauch in jedem Stromkreis in Echtzeit verfolgen können. Angesichts des feuchten Wetters in Malaysia ist ihr feuchtigkeitsbeständiges Design ausgezeichnet; nach mehreren Monaten der Nutzung bleibt der Innenraum sauber und trocken.“

— Herr Li, Betriebs- und Wartungsmanager des Rechenzentrums

Warum Junray Electrical wählen?

Junray Electrical ist ein professioneller Hersteller und Lieferant von GGD-Spannungsschaltanlagen in China. Wir verfügen über eine eigene Fabrik und alle unsere Produkte entsprechen strikt den ISO-, CCC-, CE-, CNAS- und CQC-Standards. Jedes Produkt wird vor Verlassen des Werks einer strengen Inspektion und Leistungsprüfung unterzogen, um einen stabilen Betrieb in komplexen Arbeitsumgebungen sicherzustellen. Wir bieten flexible OEM/ODM-Dienste sowie maßgeschneiderte Designdienstleistungen, um Ihre spezifischen Projektanforderungen genau zu erfüllen. Wir haben langfristige und stabile Kooperationsbeziehungen mit zahlreichen Kunden in Asien, Afrika, dem Nahen Osten und Südamerika aufgebaut und umfangreiche Erfahrungen im internationalen Handel und den globalen Marktanforderungen gesammelt. Bei Fragen können Sie sich gerne an uns wenden!
