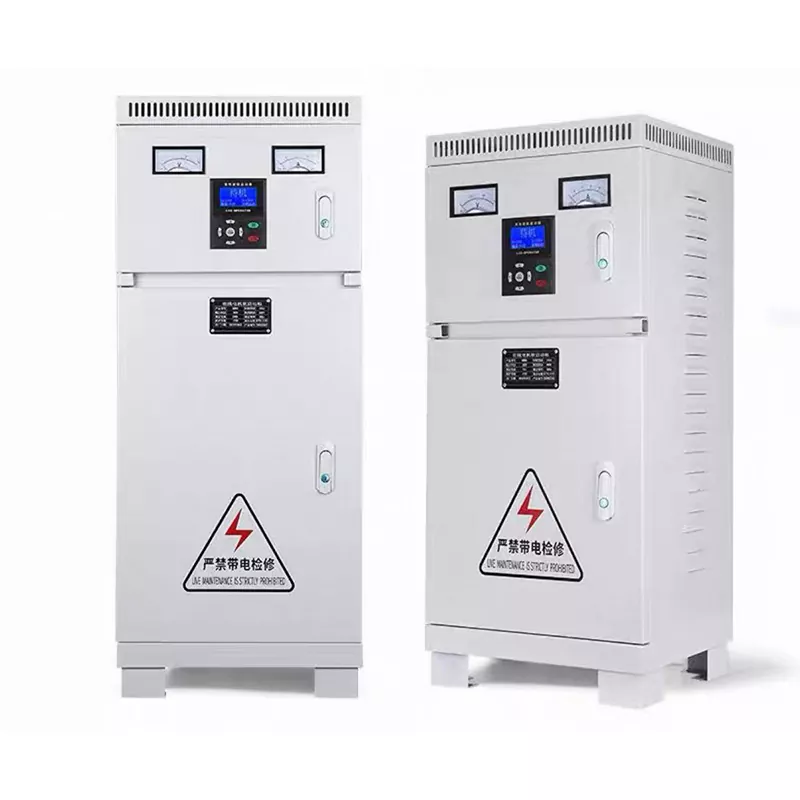

Maschinenseitiger Steuerkasten

Wenn viele Unternehmen Hochleistungs- und Schwerlastmotoren wie Brecher und Kugelmühlen verwenden, stoßen sie häufig auf ein Dilemma: Das Stern-Dreieck-Anlaufdrehmoment reicht nicht aus, sodass die Schwerlastausrüstung nicht gestartet werden kann und kein normaler Start möglich ist. Obwohl der Frequenzschaltschrank die Anforderungen erfüllen kann, ist er teuer und für Szenarien, in denen keine Geschwindigkeitsanpassung, sondern nur ein Hochlastanlauf erforderlich ist, zweifellos eine Kostenverschwendung. Es entstand die maschinenseitige Steuerbox, die genau auf die Startanforderungen von Schwerlastmotoren mit großer Leistung zugeschnitten ist und sowohl die Startleistung als auch die Kostenkontrolle berücksichtigt.

Technische Spezifikationen

Was sind die wichtigsten Verkaufsargumente?

Als exklusives Startgerät für Hochleistungsmotoren mit extrem hoher Leistung bietet die maschinenseitige Steuerbox mehrere Vorteile, die direkt auf die praktischen Schwachstellen des tatsächlichen Einsatzes eingehen:

Selbstgekoppelte Spannungsreduzierung, die die Auswirkungen von Netzüberspannungen halbiert: Ausgestattet mit hochwertigen selbstkoppelnden Transformatoren kann der Anlaufstrom präzise auf 1/4 des Direktstarts reduziert werden, was sogar weniger als 1/3 des Stern-Dreieck-Starts ist, wodurch die Auswirkungen auf das Netz während des Starts erheblich reduziert und Störungen des normalen Betriebs anderer Geräte vermieden werden. Es eignet sich für den langzeitstabilen Start verschiedener Ultrahochleistungsmotoren.

Anlauf mit hohem Drehmoment, einfacher Start schwerer Lasten: Das Anlaufdrehmoment kann 60 % des Direktstarts erreichen und liegt damit weit über dem Drehmoment des Stern-Dreieck-Anlaufs. Bei Schwerlastgeräten wie Brechern und Kugelmühlen löst es das Problem der Bewegungsunfähigkeit des Stern-Dreieck-Anlaufs vollständig, sorgt für einen reibungslosen Anlauf und ausreichend Leistung und sorgt dafür, dass die Geräte schnell in Betrieb genommen werden können.

Breite Leistungsanpassung, breitere Abdeckung: Die Nennleistung kann von 15 kW bis 800 kW angepasst werden, und individuelle Anpassungen werden unterstützt. Er ist größer als der Leistungsbereich des Stern-Dreieck-Start-Schaltschranks und deckt verschiedene Ultrahochleistungs-Hochleistungsmotoren perfekt ab. Ob es sich um kleine Hochleistungsgeräte oder große Industrieanlagen handelt, es kann genau aufeinander abgestimmt werden.

Mehrere Schutzfunktionen, stabiler Betrieb und mehr Sorgenfreiheit: Durch die Integration mehrerer Schutzfunktionen wie Überlast, Überstrom, Überspannung, Unterspannung und Übertemperatur kann der Betriebsstatus der Geräte in Echtzeit überwacht werden. Sobald eine Anomalie auftritt, stoppt es die Maschine automatisch und schützt den Motor und den selbstkuppelnden Transformator, wodurch das Risiko von Geräteschäden verringert und die Kosten für spätere Wartungsarbeiten gesenkt werden. Der Betrieb ist zuverlässiger.

Eine kostengünstige Wahl mit 50 % Preisnachlass: Im Vergleich zu Frequenzumrichter-Schaltschränken reduziert sich der Preis direkt um 50 %. Es ist nicht erforderlich, viel Geld für redundante Geschwindigkeitsregelungsfunktionen auszugeben. Es ist nur für Schwerlast-Startanforderungen optimiert, sodass Käufer eine geeignetere Startlösung zu geringeren Kosten erhalten und das Beschaffungsbudget erheblich einsparen können.

Vorteile des Strukturdesigns

Junray Electrical beschäftigt sich intensiv mit der Forschung und Produktion von Startgeräten. Es ist bestrebt, den Käufern professionelle Qualität zu bieten. Jedes Detail der maschinenseitigen Steuerbox wurde sorgfältig verfeinert, um ein Gleichgewicht zwischen Funktionalität und Haltbarkeit zu gewährleisten. Es ist mit einem hochwertigen Autokupplungstransformator ausgestattet und die Kernkomponenten sind von ausgezeichneter Qualität, was einen stabilen Spannungsreduzierungsstart und ein ausreichendes Drehmoment gewährleistet; Es ist außerdem mit einem präzisen Zeitrelais ausgestattet, das den Startmodus automatisch umschalten kann, ohne dass ein manueller Eingriff erforderlich ist, wodurch Genauigkeit und Zuverlässigkeit gewährleistet werden. Ein spezielles Wärmeableitungskanaldesign leitet die durch den Gerätebetrieb erzeugte Wärme schnell ab und verhindert so die Alterung der Komponenten aufgrund von Überhitzung. Der standardisierte Verdrahtungsprozess trennt die Strom- und Steuerkreise, ist horizontal und vertikal, erleichtert die Wartung und entspricht den elektrischen Sicherheitsstandards.

Welche praktischen Anwendungsszenarien gibt es?

Dank seiner hervorragenden Startleistung und breiten Anpassungsfähigkeit ist die maschinenseitige Steuerbox zur Standard-Startausrüstung für verschiedene Hochleistungsmotoren mit extrem hoher Leistung geworden und passt sich präzise an verschiedene Industrieszenarien an. Im Zerkleinerungsmaschinenszenario eignet es sich für den Hochlastanlauf von Zerkleinerungsmaschinen mit extrem hoher Leistung und bietet ausreichend Leistung und einen reibungslosen Anlauf. Im Kugelmühlenszenario kann es problemlos den Schwerlastanlauf der Kugelmühle vorantreiben und so das Problem unzureichender Leistung beim Stern-Dreieck-Anlauf lösen. im Hochleistungswasserpumpenszenario eignet es sich für den Hochlaststart von Ultrahochleistungswasserpumpen und gewährleistet den stabilen Betrieb von Wasserversorgungs- und Entwässerungssystemen; Im Hochleistungslüfterszenario eignet es sich für den Start von Ultrahochleistungslüftern, reduziert die Netzbelastung und gewährleistet einen reibungslosen Betrieb der Lüfter, wodurch die industriellen Hochlast-Startanforderungen vollständig erfüllt werden.

Sofortiger Kauf

Wählen Sie ein kompatibles, zuverlässiges und kostengünstiges Startgerät für Hochleistungsmotoren, um die Kosten zu senken und die Effizienz zu verbessern. Der maschinenseitige Steuerkasten wird von Junray Electrical entwickelt und produziert. Es gewährleistet Qualität, bietet eine schnelle Lieferung und verfügt über einen hervorragenden Kundendienst, der perfekt auf die Schwachstellen des schwierigen Startens von Hochleistungsmotoren und der hohen Kosten eingeht. Zögern Sie nicht. Kontaktieren Sie uns umgehend, um sich den kostengünstigen Niederspannungsverteilerkasten zu sichern, der den Start von Hochleistungsmotoren mit sehr großer Leistung reibungsloser und den Betrieb zuverlässiger macht.

Überblick über Retrofit-Projekte

I. Projekthintergrund

Bei diesem Projekt handelt es sich um die Nachrüstung des Stromverteilungssystems für die Abwasseraufbereitungsstation eines Industrieparks. Die Station ist mit mehreren leistungsstarken (132 kW) Hauptabwasserpumpen ausgestattet, die als Geräte mit hoher Trägheit und hoher Belastung eingestuft sind. Die ursprünglichen Motoren nutzten eine Direktstartmethode (DOL), was zu enormen Einschaltströmen führte. Jeder Start verursachte einen plötzlichen Abfall der Sammelschienenspannung der Anlage, flackernde Lichter und das Abwürgen oder Neustarten anderer Geräte; Es löste häufig unverzögerte Überlastauslösungen am vorgeschalteten Hauptleistungsschalter aus und verursachte eine Abnutzung oder Verschweißung des Schützes. Der längere Einsatz von DOL-Starten führte zu einer starken Überhitzung der Motorwicklungen und einer verkürzten Lebensdauer der Geräte, während Netzschwankungen die benachbarten Präzisionsfertigungsgeräte beeinträchtigten und die Produktionsstabilität und elektrische Sicherheit ernsthaft beeinträchtigten.

Um die Probleme des hohen Einschaltstroms, der starken Spannungsabfälle und der Anfälligkeit der Geräte zu lösen, wurden alle Einheiten durch Autotransformator-Startschaltschränke mit reduzierter Spannung ersetzt. Dieser Ansatz gewährleistet den reibungslosen Start von Schwerlastmotoren durch die Begrenzung von Spannung und Strom, vermeidet so die Nachteile des DOL-Starts und gewährleistet den sicheren, stabilen Betrieb sowohl des Stromnetzes als auch der Ausrüstung.

II. Probleme vor der Nachrüstung

Enormer Einschaltstromstoß und starker Spannungsabfall: Durch den direkten Start von Hochleistungspumpen erreichten die Momentanströme das Fünf- bis Siebenfache des Nennwerts, was zu erheblichen Spannungseinbrüchen auf den Sammelschienen und zu Störungen der elektrischen Ausrüstung in der gesamten Anlage führte.

Häufiges Auslösen des vorgeschalteten Leistungsschalters: Anlaufende Stoßströme lösten den Überlastschutz im Hauptverteilerschrank aus; Das Starten einer einzelnen Pumpe könnte zu lokalen Stromausfällen und Produktionsunterbrechungen in der gesamten Anlage führen.

Hohes Risiko eines Durchbrennens von Schütz und Motor: Die häufige Einwirkung hoher Stromstöße führte zum Abschmelzen oder Verschweißen der Kontakte des Hauptschützes, während die Motorwicklungen unter hoher Temperaturalterung litten, was zu einer extrem hohen Geräteausfallrate führte.

Unfähigkeit, häufig zu starten/stoppen; Betriebseinschränkungen: Die DOL-Methode verursachte eine übermäßige Wärmeakkumulation, wodurch es unmöglich wurde, die Betriebsanforderungen zum Starten und Stoppen von Pumpen als Reaktion auf schwankende Abwasserlasten (Spitzen- und Nebenlast) zu erfüllen.

Schlechte Stromqualität und Störungen bei Präzisionsgeräten: Erhebliche Spannungsschwankungen führten zu Fehlern und Datendrift in nahegelegenen automatischen Steuerungsinstrumenten und Geräten mit Frequenzumrichter (VFD), was die Produktionsgenauigkeit beeinträchtigte.

III. Ausrüstungskonfigurationsplan

Um den Anlaufanforderungen von 132-kW-Hochleistungs-Hochlastwasserpumpen gerecht zu werden und gleichzeitig Wirtschaftlichkeit und Betriebsstabilität in Einklang zu bringen, ist der Standort mit standardisierten Spartransformator-Startschaltschränken mit reduzierter Spannung ausgestattet. Diese nutzen einen Dual-Tap-Startmodus (80 % und 65 %) mit reduzierter Spannung, der über Zeitverzögerungsrelais automatisch zwischen Betrieb mit reduzierter Spannung und Vollspannung umschaltet, um einen sanften, sanften Start des Motors zu gewährleisten.

Spezifikationen der Hauptausrüstung

Modell: Spartransformator-Startschaltschrank mit reduzierter Spannung der Serie XJ01

Kompatibler Motor: 380 V, 132 kW leistungsstarker dreiphasiger asynchroner Wasserpumpenmotor

Startmethode: Spartransformator-Start mit reduzierter Spannung und Strombegrenzung; wählbare Doppelspannungsabgriffe (65 %, 80 %)

Starteigenschaften: Der Startstrom ist auf das 2- bis 3-fache des Nennstroms begrenzt, wodurch die Auswirkungen auf das Netz erheblich reduziert werden

Steuerlogik: Reduzierter Spannungsstart → zeitverzögerte Stabilisierung → automatische Umschaltung auf Vollspannungsbetrieb; vollautomatisches, unbeaufsichtigtes Umschalten

Schutzfunktionen: Überlast-, Phasenausfall-, Kurzschluss-, verzögertes Schalten und Unterspannungsschutz

Kernkomponenten: Spartransformator mit hoher Kapazität, Haupt-/Standby-Schaltschütze, intelligente Zeitsteuerung, thermisches Überlastrelais

Anwendungen: Schwerlastgeräte wie Hochleistungswasserpumpen, Ventilatoren und Luftkompressoren; bietet im Vergleich zu Softstartern oder Frequenzumrichtern (VFDs) ein überlegenes Preis-Leistungs-Verhältnis

IV. Anwendungs-Highlights

Reduziert den Anlaufstrom erheblich und stabilisiert die Netzspannung: Verwendet eine Spartransformator-basierte Strombegrenzung mit reduzierter Spannung, um den 5- bis 7-fachen Stoßstrom, der mit dem Direktstart verbunden ist, effektiv zu eliminieren und so erhebliche Spannungsabfälle oder Flackern auf der Sammelschiene zu verhindern.

Sorgt für sanften Start/Stopp und schützt die Motorausrüstung: Sanftanlauf eliminiert Stöße und Vibrationen; Reduziert den Temperaturanstieg des Motors erheblich und verlangsamt die Alterung der Wicklungen, wodurch die Lebensdauer der Ausrüstung verlängert wird.

Verhindert das Auslösen von vorgeschalteten Leistungsschaltern und sorgt für eine kontinuierliche Produktion: Der steuerbare Anlaufstrom eliminiert störende Auslösungen vorgeschalteter Schutzgeräte und löst so das Problem örtlicher Stromausfälle, die durch das Starten einzelner Geräteteile verursacht werden.

Robuste Struktur und hervorragendes Preis-Leistungs-Verhältnis: Im Vergleich zu Softstartern oder VFDs zeichnet sich dieses System durch eine einfache Struktur, eine niedrige Ausfallrate und wirtschaftliche Kosten aus und bietet gleichzeitig eine hohe Belastbarkeit unter rauen industriellen Betriebsbedingungen. Vollautomatischer Betrieb und einfache Wartung: Automatische zeitverzögerte Umschaltung auf Vollspannungsbetrieb ohne manuellen Eingriff; Vereinfacht zukünftige Wartungsarbeiten, verwendet austauschbare Standardteile und sorgt für niedrige Wartungskosten.

V. Betriebsergebnisse nach der Umrüstung

Steuerbarer Anlaufstrom und stabile Netzqualität: Motor startet reibungslos ohne Überspannungen oder Spannungsflackern; Die anlagenweite Ausrüstung arbeitet stabil und ohne störungsbedingte Fehlermeldungen.

Eliminierung der Auslösung vorgeschalteter Leistungsschalter: Mehrere Start-Stopp-Tests zeigten, dass keine versehentliche Auslösung vorgeschalteter Schalter erfolgt, wodurch Probleme mit Stromausfällen und Produktionsunterbrechungen während des Startvorgangs vollständig behoben wurden.

Keine Ausfallrate für Motoren und Schütze: Normaler Temperaturanstieg beim Anlauf; keine Kontakterosion oder Verklebung; keine Überhitzung oder Alterung der Motorwicklungen; 100 % Geräteintegrität.

Geeignet für häufige Start-Stopp-Vorgänge: Erfüllt die Anforderungen für zyklische Starts und Stopps aufgrund schwankender Tag-Nacht-Belastungen in der Abwasseraufbereitungsstation und verbessert so die betriebliche Anpassungsfähigkeit erheblich.

Elektrische Abnahmeprüfung beim ersten Versuch bestanden: Startlogik, Schutzfunktionen und Stromverteilungsstandards erfüllten alle Anforderungen und bestanden die Standardisierungsprüfung für die industrielle Stromverteilung erfolgreich.

VI. Fallzusammenfassung

Der Spartransformator-Startschaltschrank mit reduzierter Spannung ist die gängigste und kostengünstigste Startlösung für leistungsstarke Industrieventilatoren, Pumpen und Luftkompressoren. Kernprinzip: Verwendet einen Spartransformator, um die Spannung zu senken und den Strom zu begrenzen, wodurch die Auswirkungen des Anlaufstroms auf das Stromnetz und die Geräte verringert werden. Es unterscheidet sich von Direktstartern (hoher Strom, beschädigt die Ausrüstung), Softstartern (Elektronik ist fehleranfällig) und Frequenzumrichtern (hohe Kosten). Aufgrund seiner langlebigen Struktur, hohen Stabilität und moderaten Kosten ist der Spartransformatorstarter die bevorzugte Wahl für technische Modernisierungen in älteren Fabriken und Energieverteilungsnachrüstungen für Hochleistungs- und Schwerlastgeräte, da er Netzsicherheit, Gerätelebensdauer und Projektkosteneffizienz effektiv in Einklang bringt.
