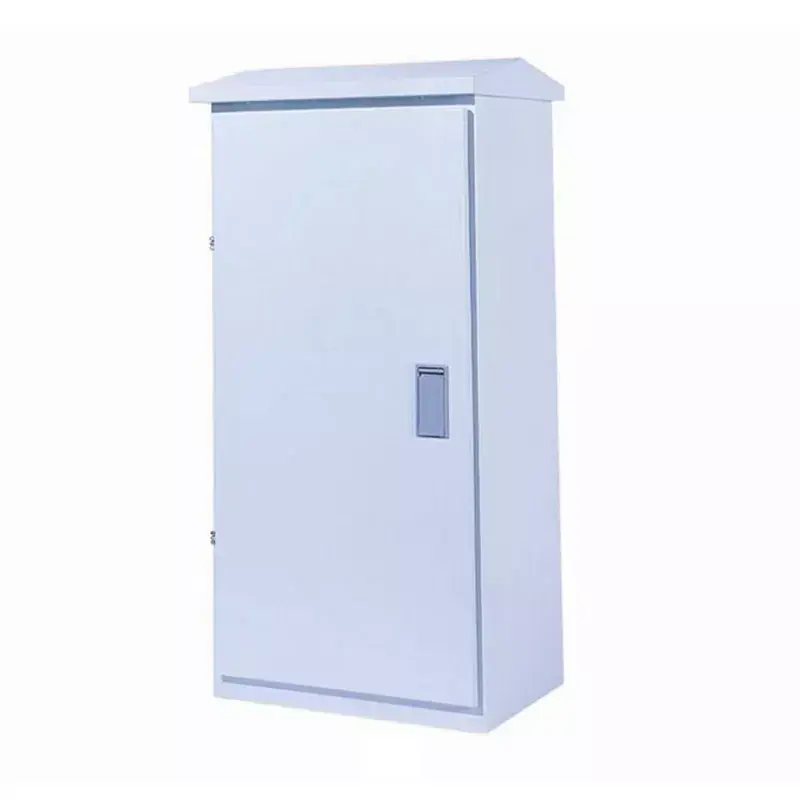

Wasserdichter Stromschrank XL-21 für den Außenbereich

Bei Außenpumpen, Ventilatoren, Brechern und anderen Energiegeräten wirkt sich die Sicherheit der Stromverteilung direkt auf den Produktionsfortschritt aus. Allerdings können sich gewöhnliche Innenschaltschränke einfach nicht an die Außenumgebung anpassen – wenn sie im Freien aufgestellt werden, werden sie innerhalb kurzer Zeit nass und rosten. Wind- und Regenerosion führen auch zu Schäden an den internen Komponenten, sodass diese nicht mehr in der Lage sind, großen Stromkreisen standzuhalten. Häufige Störungen und Stillstände erhöhen nicht nur die Wartungskosten, sondern verzögern auch den Bauzeitplan. Der wasserdichte Outdoor-Stromschrank XL-21 wurde speziell für die Stromversorgung im Freien entwickelt, um diese Schwachstellen zu beheben und eine stabile und sichere Stromverteilung für Outdoor-Stromversorgungsgeräte zu gewährleisten.

Technische Spezifikationen

IP54 wasserdichtes Design

Wir halten uns strikt an den IP54-Schutzstandard und kombinieren ein schräges, regensicheres Vordach mit einem hochdichten Dichtungsgummistreifen um den Türrahmen, um eine doppelte wasserdichte Barriere zu bilden. Dadurch kann das Eindringen von Regenwasserspritzern und Wasserdampf wirksam verhindert werden. Selbst bei starkem Regen im Freien kann dadurch sichergestellt werden, dass die internen Stromversorgungskomponenten trocken und frei von Wasser bleiben, wodurch ein stabiler Betrieb der Stromversorgungsgeräte gewährleistet und die Anforderungen der Outdoor-Schutznormen erfüllt werden.

Hohe Strombelastbarkeit

Der wasserdichte Outdoor-Stromschrank XL-21 unterstützt einen Nennstrom von 100 A bis 630 A. Es ist mit großen und verdickten Kupfersammelschienen ausgestattet, die sich durch eine große Strombelastbarkeit und einen geringen Temperaturanstieg auszeichnen. Es kann problemlos die Stromverteilung für große Energiegeräte wie große Wasserpumpen im Freien, Ventilatoren, Brecher usw. bereitstellen, erfüllt die Anforderungen extrem großer Stromkreise und gewährleistet einen langfristig stabilen Betrieb der Geräte. Es eignet sich für Hochstrom-Nutzungsszenarien in Industriequalität.

Schlagfest und langlebig

Wir verwenden verdickte kaltgewalzte Stahlplatten oder Materialien aus Edelstahl 304 (die Auswahl kann je nach Bedarf getroffen werden). Der Schrank hat eine hohe Festigkeit, ist stoß- und schlagfest. Selbst in Situationen, in denen es Stößen und Stößen ausgesetzt ist, wie z. B. auf Baustellen und in Minen, wird es nicht so leicht verformt oder beschädigt. Es ist langlebig und langlebig und kann sich über einen langen Zeitraum rauen Außenumgebungen wie Sonneneinstrahlung und Korrosion anpassen. Es entspricht den Korrosionsschutznormen der Stufe C4 und kann der Erosion in stark korrosiven Umgebungen widerstehen.

Landungsanpassung

Es verfügt über ein Standard-Landedesign und kann ohne komplexe Installationsverfahren direkt auf dem Boden oder der Plattform im Freien platziert werden. Es ist mit allen herkömmlichen Leistungskomponenten kompatibel. Ob für die Installation neuer Szenen oder den Austausch des alten Außenstromkastens, es kann direkt angepasst werden, ohne dass Änderungen an der Verkabelung erforderlich sind, was die Bauzeit und Installationskosten erheblich reduziert.

Detailliertes Design

Junray Electrical legt großen Wert auf die sorgfältige Verfeinerung seiner Produkte. Vom Kernschutz bis zum täglichen Gebrauch ist jedes Design des wasserdichten Outdoor-Stromschranks XL-21 auf die Anforderungen der Stromverteilung im Freien zugeschnitten. Mit Qualität baut es eine sichere Verteidigungslinie auf. Die schräge, regensichere Dachabdeckung ist mit einer speziellen regensicheren Traufe kombiniert, die das Regenwasser schnell abfließen lässt und verhindert, dass es in das Innere des Schranks eindringt. Die vollständig versiegelten Gummistreifen mit hoher Dichte blockieren effektiv Wind, Wasserdampf und Staub und verbessern so die Wasser- und Staubdichtigkeit. Die großformatigen Stromschienen aus dickem Kupfer sorgen für eine stabile Übertragung hoher Ströme und reduzieren den Wärmeverlust. Das dicke Sicherheitsschloss zur Diebstahlsicherung verhindert wirksam Stromdiebstahl und böswillige Schäden und bietet umfassenden Schutz für die Sicherheit bei der Stromnutzung im Freien, während gleichzeitig Praktikabilität und Sicherheit berücksichtigt werden.

Anwendbare Szenarien

Mit hervorragender Schutzleistung, großer Strombelastbarkeit und Haltbarkeitseigenschaften ist der wasserdichte Stromschrank XL-21 für den Außenbereich vielseitig für verschiedene Stromverteilungsszenarien im Freien einsetzbar und entspricht genau den Anforderungen verschiedener Branchen. In Outdoor-Wasserpumpenszenarien eignet es sich für die Stromverteilung von Abwasserpumpen, Wasserversorgungspumpen und Bewässerungspumpen im Freien und gewährleistet den stabilen Betrieb von Wasserversorgungs- und Bewässerungssystemen; in Szenarien mit Außenventilatoren eignet es sich für die Stromverteilung von Außenventilatoren und Luftkompressoren und gewährleistet so den reibungslosen Betrieb der Geräte; In Stromversorgungsszenarien auf Baustellen eignet es sich für Stromversorgungsgeräte im Freien und für die temporäre Stromverteilung auf Baustellen und zeichnet sich durch Langlebigkeit und einfache Installation aus. in Bergbauausrüstungsszenarien eignet es sich für die Stromverteilung von Brechern und Siebanlagen im Freien in Bergwerken und schützt vor rauen Umgebungen; In Outdoor-Fabrikszenarien eignet es sich für die Stromverteilung von Outdoor-Fabrikwerkstätten und offenen Produktionslinien und sorgt so für einen reibungslosen Produktionsfortschritt.

FAQ

F: Hält die Schutzart IP54 regnerischem Wetter stand?

A: Der wasserdichte Outdoor-Stromschrank XL-21 hat die Schutzart IP54. Es kann das Eindringen von Regenwasserspritzern und Wasserdampf wirksam verhindern. Es ist mit einem schrägen, regensicheren Dach und vollständig abgedichteten Gummistreifen ausgestattet. Selbst wenn es im Freien starkem Regen ausgesetzt ist, kann sichergestellt werden, dass die internen Komponenten nicht feucht oder durchnässt sind, wodurch der normale Betrieb der Stromversorgungsgeräte gewährleistet und die Anforderungen der Outdoor-Schutznormen erfüllt werden.

F: Welche Optionen gibt es für das Gehäusematerial?

A: Das Gehäusematerial kann entweder kaltgewalzter, pulverbeschichteter Stahl oder Edelstahl 304 sein. Beide Materialien zeichnen sich durch Schlagfestigkeit und Haltbarkeit aus. Unter anderem weist Edelstahl 304 eine stärkere Korrosionsschutzleistung auf und kann sich perfekt an raue Umgebungen wie Minen und Strände anpassen. Es entspricht außerdem den Korrosionsschutznormen der Stufe C4, widersteht der Erosion in stark korrosiven Umgebungen und ist nicht anfällig für Rost oder Beschädigungen.

F: Müssen wir beim Austausch der alten Box eine Neuverkabelung vornehmen?

A: Nein, dieses Produkt ist mit allen herkömmlichen Stromkomponenten kompatibel und ist so dimensioniert, dass es in gewöhnliche Stromboxen für den Außenbereich passt. Unabhängig davon, ob es sich um eine Neuinstallation oder den Austausch einer alten Box handelt, ist eine direkte Kompatibilität möglich, ohne dass die ursprüngliche Verkabelung geändert werden muss. Die Installation ist komfortabel und spart Bauzeit.

F: Kann der Nennstrom angepasst werden?

A: Ja, der Nennstrombereich liegt zwischen 100 A und 630 A. Anpassung wird unterstützt. Wir bieten großformatige Kupfersammelschienen mit großer Strombelastbarkeit, die die Stromverteilungsanforderungen großer Energieanlagen wie große Wasserpumpen und Brecher im Freien perfekt erfüllen können. Es eignet sich für Hochstrom-Nutzungsszenarien in Industriequalität.

Fallstudie zur Nachrüstung

I. Projektübersicht

Bei diesem Projekt handelt es sich um die landschaftliche Aufwertung und Sanierung eines städtischen Stadtparks. Der Standort verfügt über Hochleistungslasten – wie große Musikbrunnenpumpenanlagen, Landschaftsbeleuchtung, Außenabsauganlagen und Bewässerungspumpen – wobei alle Energieanlagen im Freien in der Nähe des Sees, in Grüngürteln und auf offenen Flächen installiert sind. Den ursprünglichen Standard-Innenschaltschränken und einfachen Blechgehäusen fehlte ein ausreichender Schutz vor eindringendem Wasser. Sie konnten Regen, intensiver Sonneneinstrahlung, hoher Luftfeuchtigkeit und ätzendem Seenebel nicht standhalten. Häufige Störungen – darunter Wassereinbruch, feuchtigkeitsbedingtes Auslösen von Leistungsschaltern, Korrosion an Anschlüssen und Geräteabschaltungen – beeinträchtigten die Landschaftssysteme des Parks erheblich und stellten die Gefahr von Stromschlägen und Strombränden dar.

Um den langfristigen und sicheren Betrieb von Hochleistungs-Stromversorgungsgeräten für den Außenbereich zu gewährleisten, wurden alle Einheiten durch regen- und korrosionsbeständige Stromverteilerschränke XL-21 für den Außenbereich ersetzt. Diese Schränke übernehmen die zentrale Stromverteilung, den Überlast- und Kurzschlussschutz sowie die lokale Steuerung von Hochleistungspumpen, Beleuchtung und Landschaftsgeräten und gewährleisten so einen stabilen ganzjährigen Betrieb der Landschaftssysteme des Parks.

II. Probleme vor der Nachrüstung

Unzureichender Schutz und häufiges Eindringen von Wasser bei Regen: Standard-Innenschränken fehlten Regenhauben und zweischichtige Abdichtung; Regen und Nebel drangen in die Gehäuse ein und führten zu feuchtigkeitsbedingten Kurzschlüssen und zum Auslösen von Leistungsschaltern und Schützen.

Starke Korrosion aufgrund hoher Luftfeuchtigkeit in der Nähe des Sees: Hohe Feuchtigkeit aus dem See und erhebliche tägliche Temperaturschwankungen führten dazu, dass Standard-Eisenschränke schnell rosteten und sich ablösten; Durchgerostete Grundplatten legen stromführende elektrische Komponenten frei.

Unfähigkeit, schwere Außenlasten zu bewältigen: Alte, einfache Schränke wiesen eine unorganisierte Innenaufteilung und eine schlechte Strombelastbarkeit auf; Bei Hochleistungspumpen kam es während des Anlaufs und Betriebs häufig zu Überhitzung, lockeren Verbindungen und Abschaltungen.

Steuerungsfehler aufgrund von Kondensation und Wasseransammlung: Erhebliche interne Kondensation aufgrund von Temperaturschwankungen führte zu Fehlfunktionen von Relais und Steuerkreisen, was zu fehlerhaftem Betrieb von Springbrunnen- und Beleuchtungssystemen führte.

Hohe Betriebsrisiken und Ausfallraten: Häufige Geräteausfälle und Stromausfälle für Wartungsarbeiten beeinträchtigten die optische Attraktivität des Parks und führten zu konstant hohen Betriebs- und Wartungskosten. III. Ausrüstungskonfigurationsplan

Um den Anforderungen des Außenbereichs des Stadtparks gerecht zu werden, der durch hohe Luftfeuchtigkeit, korrosive Bedingungen und hohe Stromlasten gekennzeichnet ist, ist der Standort mit standardisierten regenfesten XL-21-Stromverteilerschränken für den Außenbereich ausgestattet. Diese Einheiten verfügen über eine verstärkte wasserdichte Struktur und bieten eine zentralisierte Mehrkreis-Stromausgabe, lokale Start-/Stopp-Steuerung, Überlast- und Kurzschlussschutz sowie Funktionen zur Fehlerisolierung.

Spezifikationen der Hauptausrüstung

Modell: Regenfester und korrosionsbeständiger Stromverteilerschrank XL-21 für den Außenbereich

Anwendbares System: 380 V/220 V Niederspannungs-Stromverteilungssystem

Schutzart: IP55 (regensicher, staubdicht, kondensationsbeständig; widersteht Sonneneinstrahlung und Feuchtigkeit im Freien)

Schrankstruktur: Doppeltüriges, regensicheres Design, regenabweisendes Dach oben und wasserdichte Kabelverschraubungen unten

Material und Verarbeitung: Verdickte kaltgewalzte Stahlplatte mit elektrostatischer Pulverbeschichtung und Korrosions-/Rostschutzbehandlung; Geeignet für Umgebungen mit hoher Luftfeuchtigkeit und korrosiven Seeufern

Interne Konfiguration: Hauptschalter + mehrere Zweigleistungsschalter, Wechselstromschütze, thermischer Überlastschutz, Klemmenblöcke und Erdungssystem

Steuerfunktionen: Lokaler Start/Stopp für Wasserpumpen und Lüfter, Überlastschutz, Kurzschlussschutz und fehlerausgelöste Stromtrennung

Installationsmethode: Bodenaufstellung im Freien oder erhöhte Wandmontage, um ein Eintauchen durch bodennahe Wasseransammlungen zu verhindern

IV. Konstruktions- und Anwendungs-Highlights

Die doppelschichtige wasserdichte Struktur verhindert vollständig das Eindringen von Wasser: Verfügt über eine regensichere Außentür und eine versiegelte Innentür, kombiniert mit einem oberen Regendach und wasserdichten Kabelverschraubungen an der Unterseite, um starkem Regen und Seenebel vollständig standzuhalten und sicherzustellen, dass der Innenraum dauerhaft trocken bleibt.

Korrosionsbeständig und wetterfest für raue Außenbedingungen: Die verdickte Korrosionsschutz-Pulverbeschichtung bietet Beständigkeit gegen UV-Strahlen, Feuchtigkeit, Salznebel und Nässe; stellt sicher, dass es bei längerem Außeneinsatz nicht zu Rost, Verformung oder Abblättern der Beschichtung kommt.

Hohe Hochleistungsleistungskapazität: Der XL-21-Standardschrank zeichnet sich durch eine kompakte Struktur, hohe Strombelastbarkeit und hervorragende Wärmeableitung aus. Speziell für Hochleistungspumpensätze und Outdoor-Stromversorgungsgeräte entwickelt, um Überhitzung oder lose Verbindungen zu vermeiden.

Mehrere elektrische Schutzvorrichtungen sorgen für Betriebssicherheit: Umfassender Schutz gegen Kurzschlüsse, Überlastungen, Phasenverluste und thermische Überlastungen; Durch die unabhängige Isolierung von Einzelkreisfehlern bleibt der Betrieb anderer Geräte unbeeinträchtigt. Organisiertes Layout und praktische Bedienung und Wartung: Eine übersichtliche interne Verkabelung, eine geschichtete und zonierte Konfiguration sowie eine klare Beschriftung machen Wartung, Fehlerbehebung und zukünftige Kapazitätserweiterungen extrem einfach.

V. Betriebsleistung nach der Umrüstung

Vollständige Behebung feuchtigkeitsbedingter Störungen: Trotz starker saisonaler Regenfälle und Kondensation aufgrund tageszeitlicher Temperaturschwankungen bleibt der Schaltschrankinnenraum trocken und staubfrei, ohne Auslösungen oder Kurzschlüsse aufgrund von Feuchtigkeit.

Stabiler Gerätebetrieb ohne Ausfallzeiten: Springbrunnenpumpen, Landschaftsbeleuchtung und Bewässerungsgeräte starten und stoppen reibungslos; Im Laufe des Jahres kam es zu keinen unerklärlichen Ausfällen oder Störungen, sodass ein konsistenter, konformer Landschaftsbetrieb gewährleistet ist.

Intakte Integrität des Gehäuses: Trotz Langzeitbetrieb in der Umgebung mit hoher Luftfeuchtigkeit am See weist das Gehäuse keinen Rost, kein Abblättern der Farbe oder Verformung auf und behält seinen hervorragenden strukturellen und ästhetischen Zustand bei.

Eliminierung elektrischer Sicherheitsrisiken: Die vollständig geschlossene Isolierung sorgt dafür, dass keine stromführenden Teile freiliegen, wodurch die Gefahr von Leckagen, Stromschlägen und elektrischen Bränden wirksam verhindert wird.

Erhebliche Reduzierung der Betriebs- und Wartungskosten: Das Gerät zeichnet sich durch eine extrem niedrige Ausfallrate aus, sodass häufige Reparaturen oder Teileaustausch nicht erforderlich sind und der Arbeitsaufwand für Betriebs- und Wartungsarbeiten drastisch reduziert wird.

VI. Fallzusammenfassung

Der regensichere Stromverteilerschrank für den Außenbereich (Modell XL-21 für den Außenbereich) ist eine Spezialausrüstung, die für kommunale Landschaften, Pumpstationen im Freien, öffentliche Plätze und industrielle Stromlasten im Freien entwickelt wurde. Es unterscheidet sich von Standard-Zählerkästen oder Innenverteilerschränken und bietet Vorteile wie robuste Stromverteilungsfähigkeiten, zweischichtigen Regenschutz, Korrosions- und Wetterbeständigkeit sowie eine hohe Schutzart (IP). Es wurde speziell zur Behebung von Geräteausfällen entwickelt, die durch hohe Luftfeuchtigkeit, intensive Sonneneinstrahlung und Regenerosion verursacht werden, und dient als unverzichtbare Standardausrüstung für den sicheren und stabilen Betrieb von Stromverteilungssystemen im Freien.
