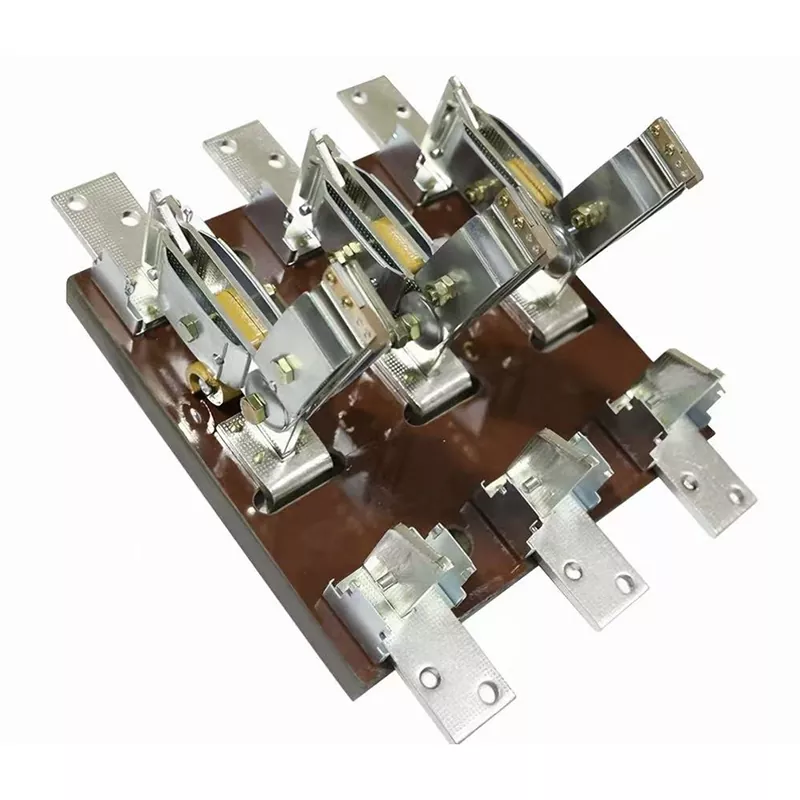

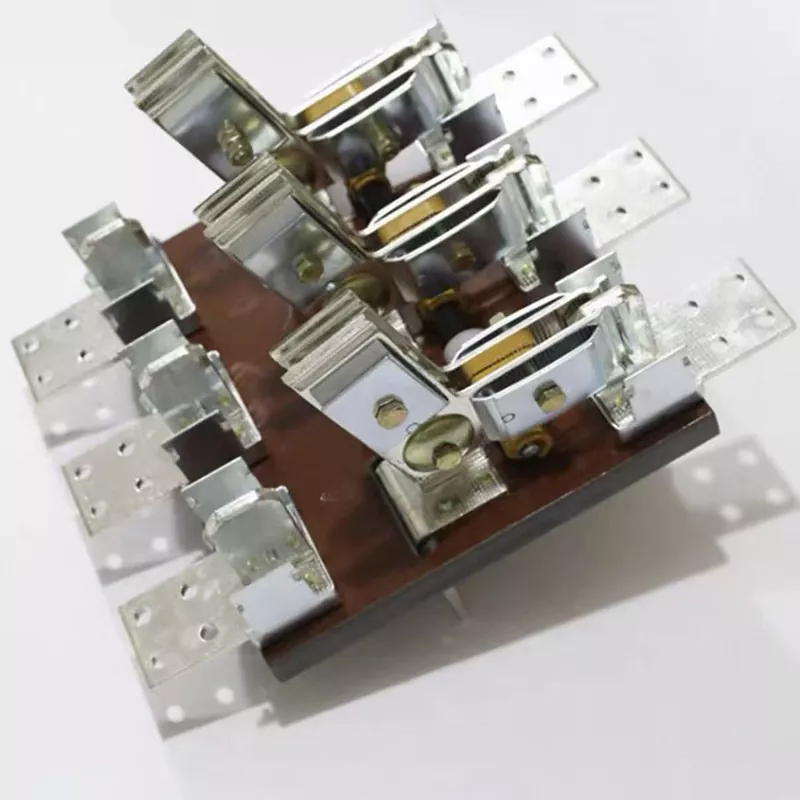

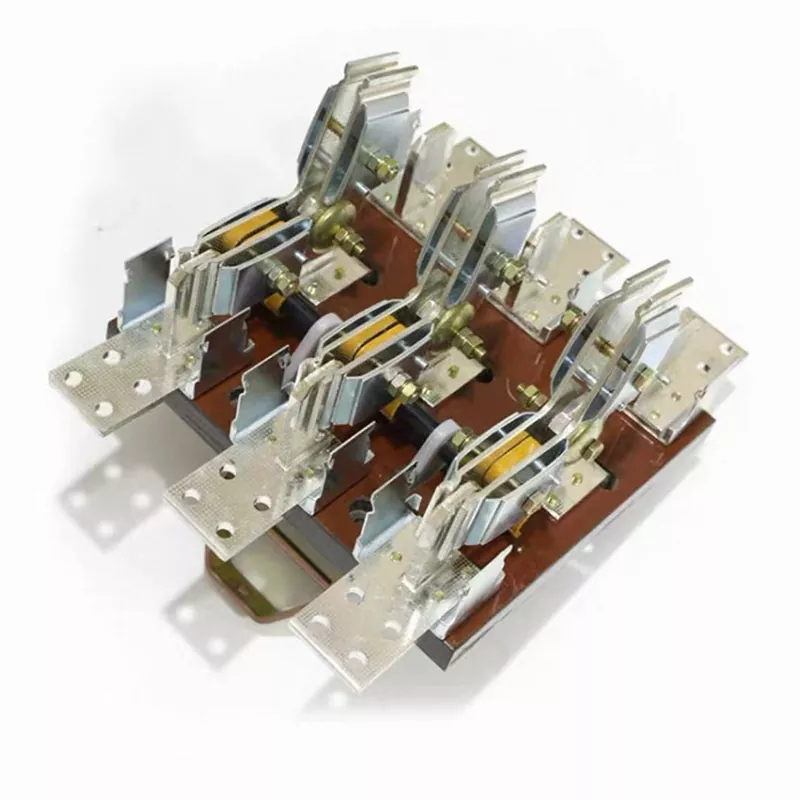

Niederspannungs-Messerschalter

Fällt es Ihnen schwer, einen Schalter für Hochstrom-Niederspannungsstromkreise auszuwählen? Der Einsatz von Leistungsschaltern ist zu kostspielig, und bei Stromkreisen, die selten einmal im Jahr isoliert werden, stellen die komplexen elektronischen Auslösevorrichtungen tatsächlich potenzielle Fehlergefahren dar; Bei der Verwendung von Messerschaltern alter Bauart ohne Lichtbogenlöschabdeckungen ist der Betrieb unter Last strengstens untersagt. Sobald ein Fehler gemacht wird, kommt es zu einem Unfall mit Lichtbogenkurzschluss.

Der Niederspannungs-Messerschalter von Junray Electrical hat gegenüber dem herkömmlichen Messerschalter wichtige Verbesserungen vorgenommen und eine spezielle Abdeckung zur Lichtbogenunterdrückung hinzugefügt. Durch diese Verbesserung ist er in der Lage, normale Lastströme zu unterbrechen, wodurch sich die Begrenzung gewöhnlicher Messerschalter, die nur „ohne Last isolieren“ können, vollständig ändert. Es bietet Ihnen die Sicherheit von Leistungsschaltern, wenn Sie Hochstromkreise unterbrechen müssen, und behält gleichzeitig die niedrigen Kosten und den intuitiven Trennpunkt von Messerschaltern bei, wodurch der Widerspruch zwischen „Ein zu großes Werkzeug für eine kleine Arbeit verwenden“ und „Betriebsrisiken“ perfekt gelöst wird.

Superhohe Strombelastbarkeit und sichtbare Sollbruchstelle

Die zentrale Wettbewerbsfähigkeit des Niederspannungs-Messerschalters liegt in seiner leistungsstarken Strombelastbarkeit und der intuitiven mechanischen Struktur:

Superhohe Strombelastbarkeit von 4000 A: Dies ist ein Bereich, den herkömmliche Leistungsschalter mit Kunststoffgehäuse nicht erreichen können. Unser Messerschalter verfügt über einen Nennstrombereich von 100 A bis 4000 A und kann damit problemlos die Anforderungen für die Ultrahochstrom-Niederspannungs-Stromverteilung in Fabriken, Metallurgie, chemischen Industrien usw. erfüllen. Für die Isolierung von Hauptleitungen ist er zweifellos der „große Kerl“.

Mit Lichtbogenlöschabdeckung und belastbarem Betrieb: Ausgestattet mit einer speziell entwickelten Lichtbogenlöschabdeckung aus Ton, die das Gitterlichtbogenlöschprinzip nutzt, kann sie den beim Öffnen erzeugten Lichtbogen schnell abkühlen und löschen. Dies bedeutet, dass Sie normale Lastströme sicher öffnen und schließen können, ohne befürchten zu müssen, dass die Kontakte durch Lichtbögen beschädigt werden, was die Sicherheit und den Bedienkomfort erheblich erhöht.

Minimale Struktur, keine Ausfallrate: Es verzichtet auf komplexe Federn, Verbindungsstangen und elektronische Komponenten und übernimmt die reinste mechanische Hebelstruktur. Dieses „Hantel-artige“ Design bringt eine extrem niedrige Ausfallrate mit sich, erfordert nahezu keinen Wartungsaufwand und eignet sich besonders für Isolationsszenarien, die in Schränken installiert werden, die nur alle paar Jahre in Betrieb genommen werden, wodurch wirklich „einfach installieren und sich keine Sorgen mehr machen“ erreicht wird.

Professionelle Fertigung

Als professioneller Hersteller mit umfangreicher Fertigungserfahrung hält sich Junray Electrical bei seiner Produktion strikt an die nationalen Standards für HD13-Niederspannungs-Messerschalter. Wir sind uns der hohen Anforderungen an Leitfähigkeit und Isolation bei hohen Strömen bewusst und gehen daher bei der Materialauswahl keine Kompromisse ein.

Die leitfähigen Komponenten dieses Niederspannungs-Messerschalters bestehen aus hochwertigen Kupfermesserkontakten mit geringem Widerstand und ausgezeichneter Leitfähigkeit. Sie erzeugen im Hochstrombetrieb eine sehr geringe Wärmeentwicklung und sind sehr verschleißfest. Die isolierende Grundplatte besteht aus hochfestem glasfaserverpresstem Kunststoff, der über hervorragende Isoliereigenschaften und Flammschutz verfügt und so dafür sorgt, dass er auch in rauen Industrieumgebungen absolut stabil bleibt. Jeder Schalter wird vor Verlassen des Werks strengen Tests auf Temperaturanstieg beim Einschalten, Spannungsfestigkeit bei Netzfrequenz und mechanischer Lebensdauer unterzogen, um sicherzustellen, dass die Hebelbedienung leicht und flexibel ist und die Kontaktpunkte fest und zuverlässig verbunden sind.

Technische Spezifikationen

Anwendbare Szenarien

Werksstromverteilung: Leistungstrennung und Wartung der Niederspannungsseite großer Transformatoren und Hauptsammelschienen.

Hochstrom-Stromverteilung: Manuelles Schalten extrem hoher Ströme in Branchen wie Metallurgie, Galvanotechnik und Chemieingenieurwesen.

Ländliche/temporäre Stromverteilung: Hauptschalter für landwirtschaftliche Bewässerungspumpstationen und temporäre Stromversorgung auf Baustellen.

Wartungsisolierung: Als offensichtlicher Trennpunkt gewährleistet sie die persönliche Sicherheit des Wartungspersonals der Stromleitung.

FAQ

Frage: Was sind die Unterschiede zwischen diesem Messerschalter und einem normalen Messerschalter?

Antwort: Der größte Unterschied liegt in der Lichtbogenlöschfähigkeit. Gewöhnliche Messerschalter haben keine Lichtbogenlöschabdeckung und es ist strengstens verboten, den Schalter unter Last zu ziehen, da dies zu gefährlichen Lichtbögen führen kann; Unser Niederspannungs-Messerschalter ist jedoch mit einer speziellen Lichtbogenlöschabdeckung aus Ton ausgestattet, die eine sichere Trennung normaler Lastströme ermöglicht. Der Betriebsbereich ist größer und die Sicherheit höher.

Frage: Wird dieser Schalter bei einem Strom von 4000 A übermäßige Wärme erzeugen?

Antwort: Wir haben hochwertige Messerkontakte aus Kupferlegierung verwendet. Kupfer hat eine extrem hohe Leitfähigkeit und der Kontaktwiderstand ist sehr gering. In Kombination mit einem angemessenen Wärmeableitungsdesign kann der Temperaturanstieg auch bei Volllast von 4000 A innerhalb des nationalen Standardbereichs kontrolliert werden, wodurch ein langfristig stabiler Betrieb gewährleistet wird.

Frage: Ist die Operation schwierig?

Antwort: Dieses Produkt ist mit einem optimierten Hebelbetätigungsmechanismus ausgestattet. Durch die Ausnutzung des Hebelprinzips wird das Betätigungsdrehmoment verstärkt. Selbst bei einem großen Schalter mit einer Leistung von 4000 A kann der Bediener die Öffnungs- und Schließvorgänge einfach und mühelos durchführen, ohne dass zusätzliche Werkzeuge erforderlich sind.

Junray Electrical Services

Wenn Sie sich für Junray Electrical entscheiden, profitieren Sie von einem professionellen Team aus 50 Mitarbeitern, darunter 5 Vollzeit-Angebotsingenieuren, die Ihnen schnelle und präzise maßgeschneiderte Dienstleistungen bieten können. Wir versprechen eine weltweite schnelle Reaktion rund um die Uhr. Wenn Sie auf der Suche nach einem Niederspannungs-Messerschalter sind, der hohe Ströme bewältigen kann, kostengünstig und sicher zu bedienen ist, zögern Sie nicht länger. Kontaktieren Sie uns umgehend, um kostenlose technische Beratung und Angebote zu erhalten, und lassen Sie Junray Electrical ein wirtschaftliches, sicheres und effizientes Stromverteilungssystem für Sie bauen.

Überblick über Retrofit-Projekte

I. Projektzusammenfassung

Bei diesem Projekt geht es um die Modernisierung und Nachrüstung von Niederspannungs-Stromverteilerschränken in einer Baustofffertigungswerkstatt. Die Werkstatt ist mit leistungsstarken und stoßfesten Lasten wie Brechern, Förderbändern und Luftkompressoren ausgestattet. Die ursprünglichen Niederspannungsverteilerschränke verwendeten nur Leistungsschalter für eingehende und ausgehende Stromkreise und verfügten über keine unabhängigen, sichtbaren Isolationspunkte. Bei routinemäßiger Wartung, beim Austausch von Schaltschränken oder bei der Kabelwartung war es unmöglich, einen vollständigen Stromausfall visuell zu überprüfen, da man sich ausschließlich auf das Öffnen des Schutzschalters verlassen konnte. Dies führte zu erheblichen Sicherheitsrisiken – wie Restspannung oder unbeabsichtigter Arbeit an stromführenden Stromkreisen – und versäumte die Einhaltung der Standards für die elektrische Sicherheit und Wartung.

Um die zwingenden elektrischen Sicherheitsvorschriften zu erfüllen, die eine sichtbare Trennstelle für Wartungsarbeiten vorschreiben, wurden Niederspannungs-Messerschalter der Serie HD13 (die als sichtbare Trennschalter fungieren) an den Eingangs- und Sammelkreiskreisen der Verteilerschränke installiert. Diese dienen als Sicherheitsisolationsbarrieren und sorgen für eine sichtbare Trennung, sichere Wartung und zuverlässige Isolierung.

II. Probleme vor der Nachrüstung

Fehlende sichtbare Trennstellen und unsichere Wartung: Interne Schutzschalterkontakte sind nicht sichtbar; Das Öffnen des Leistungsschalters garantiert keine 100-prozentige Stromunterbrechung und birgt die Gefahr von Kontaktverschweißungen, Restspannung und versehentlicher Wartung an spannungsführenden Stromkreisen.

Nichteinhaltung der elektrischen Abnahmenormen: Die Vorschriften zur Niederspannungsverteilung verlangen ausdrücklich, dass Stromverteilungsgeräte über eine sichtbare mechanische Trennstelle verfügen; Konfigurationen, die ausschließlich auf Leistungsschaltern basieren, scheitern bei der Sicherheitsprüfung.

Geringe Zuverlässigkeit des Stromtrennungsstatus: Bei der externen Inspektion können Fehlfunktionen des Leistungsschalters oder Kontaktverschweißungen nicht erkannt werden, was leicht zu Fehleinschätzungen des Wartungspersonals und möglichen Unfällen durch Stromschläge führen kann.

Geringe Wartungseffizienz und hohes Risiko: Das Fehlen einer unabhängigen Isolierung bedeutet, dass lokale Wartungsarbeiten eine vollständige Systemabschaltung erfordern, was zu ausgedehnten Stromausfällen und erheblichen Produktionsausfällen führt.

Fehlen schützender Isolationsschichten: Das Fehlen einer primären physikalischen Isolationsschicht macht das System anfällig für Kurzschlussfehler, die zu einem umgekehrten Ausfall vorgeschalteter Schalter führen können, was auf eine unvollständige Schutzhierarchie hinweist.

III. Ausrüstungskonfigurationsplan

In Übereinstimmung mit den Sicherheitsstandards für die Niederspannungs-Stromverteilung und den Wartungs- und Betriebsanforderungen der Werkstatt wurden offene Niederspannungs-Messerschalter der Serie HD13 in den Eingangs- und Sammelkreiskreisen jedes Verteilerschranks installiert. Diese arbeiten in Verbindung mit den Leistungsschaltern und bilden eine standardmäßige zweischichtige Konfiguration: „Leistungsschalterschutz + Messerschalterisolierung“. Wichtige Gerätespezifikationen

Modell: HD13-400/31, HD13-600/31 Niederspannungs-3-poliger Messerschalter (mit Lichtbogenlöschhaube)

Nennspannung: 400 V Niederspannungs-Stromverteilungssystem

Nennstrom: 400 A–600 A (abgestimmt auf die Kapazität des Haupteingangsstromkreises der Werkstatt)

Strukturmerkmale: Sichtbare mechanische Unterbrechung, Lichtbogenlöschvorrichtung, isolierender Sockel, hochfeste Kupferkontakte

Betriebslogik: Das Schließen aktiviert den Stromkreis; Beim Öffnen entsteht eine deutlich sichtbare Trennstelle ohne Restspannung

Betriebsmodus: Leistungsschalter übernimmt Lastschaltung und Kurzschlussschutz; Der Messerschalter dient ausschließlich der Leerlauftrennung

Sicherheitskonfiguration: Isolierter Bediengriff, Verriegelungsmechanismus gegen Fehlbedienung, Lichtbogenschutz (verhindert Lichtbogenkurzschlüsse)

IV. Anwendungs-Highlights

Sichtbare Unterbrechung sorgt für absolute Wartungssicherheit: Kontakte liegen beim Öffnen vollständig frei; Der Ausschaltstatus ist visuell überprüfbar, wodurch das Risiko einer Restspannung oder versehentlicher Arbeiten unter Spannung ausgeschlossen wird.

Entspricht verbindlichen nationalen Normen: Erfüllt die Anforderungen der Niederspannungsverteilung an eine „deutlich sichtbare Trennstelle“ während der Wartung; Sicherheitsüberwachung und elektrische Abschlussprüfungen beim ersten Versuch bestanden.

Der zweischichtige Schutz erhöht die Systemzuverlässigkeit: Der Leistungsschalter übernimmt die Schutzauslösung, während der Messerschalter für physikalische Isolierung sorgt. Eine klare Arbeitsteilung und Hierarchie eliminiert das Risiko eines Switch-Ausfalls.

Lichtbogenlöschfähigkeit für das Schalten im Leerlauf: Ausgestattet mit einer Lichtbogenlöschhaube, um ein sicheres Öffnen/Schließen im Leerlauf ohne Lichtbogenbildung oder Kontakterosion zu unterstützen.

Einfacher, wartungsfreier Aufbau: Rein mechanischer Aufbau sorgt für geringe Ausfallraten und stabile Leitfähigkeit; Keine Überhitzung oder lose Verbindungen im Langzeitbetrieb.

V. Betriebsergebnisse nach der Sanierung

Eliminierung von Sicherheitsrisiken bei der Wartung: Der Ausschaltstatus kann vor jeder Wartungsaufgabe visuell bestätigt werden, wodurch Wartungsarbeiten unter Spannung und Unfälle durch Stromschläge vollständig vermieden werden. deutlich verbesserte Betriebssicherheit.

Vollständige Inspektionskonformität: Behebt die fehlende physische Isolierung im Niederspannungsverteilungssystem; Die Gerätekonfiguration ist vollständig konform und sorgt so für einen reibungslosen Ablauf der Standardisierungsinspektionen zur elektrischen Sicherheit.

Präzise Kontrolle des Stromausfallumfangs: Ermöglicht die unabhängige Isolierung und Wartung eines einzelnen Schranks, ohne den gesamten Sammelschienenabschnitt abzuschalten, wodurch Produktionsverluste effektiv minimiert werden. Stabiler Systembetrieb: Hochwertige Kupferkontakte sorgen für hervorragende Konnektivität; Im Volllastbetrieb kommt es zu keiner Überhitzung, Oxidation oder Kontaktversagen.

Lange Lebensdauer und niedrige Betriebs- und Wartungskosten: Die rein mechanische Struktur ist langlebig und zuverlässig, erfordert praktisch keine Wartung und gewährleistet einen fehlerfreien Langzeitbetrieb.

VI. Fallzusammenfassung

Der Niederspannungs-Messerschalter (HD13-Trennschalter) ist ein unverzichtbares Sicherheitstrenngerät für Niederspannungs-Stromverteilerschränke, Leistungsschränke und die Aufrüstung von Werkstattverteilungssystemen. Es bietet keinen Stromkreisschutz und unterbricht keine Lastströme. Vielmehr besteht seine Kernfunktion darin, einen sichtbaren mechanischen Trennpunkt bereitzustellen, der als letzte Verteidigungslinie für die Sicherheit während der elektrischen Wartung dient. Es ist eine obligatorische Komponente für alle industriellen Stromverteilungen, Modernisierungen von Fabrikanlagen und standardisierten Abnahmeprojekten und fungiert als grundlegendes Element für die Gewährleistung von Konformität, Sicherheit sowie standardisiertem Betrieb und Wartung in Niederspannungs-Stromverteilungssystemen.
