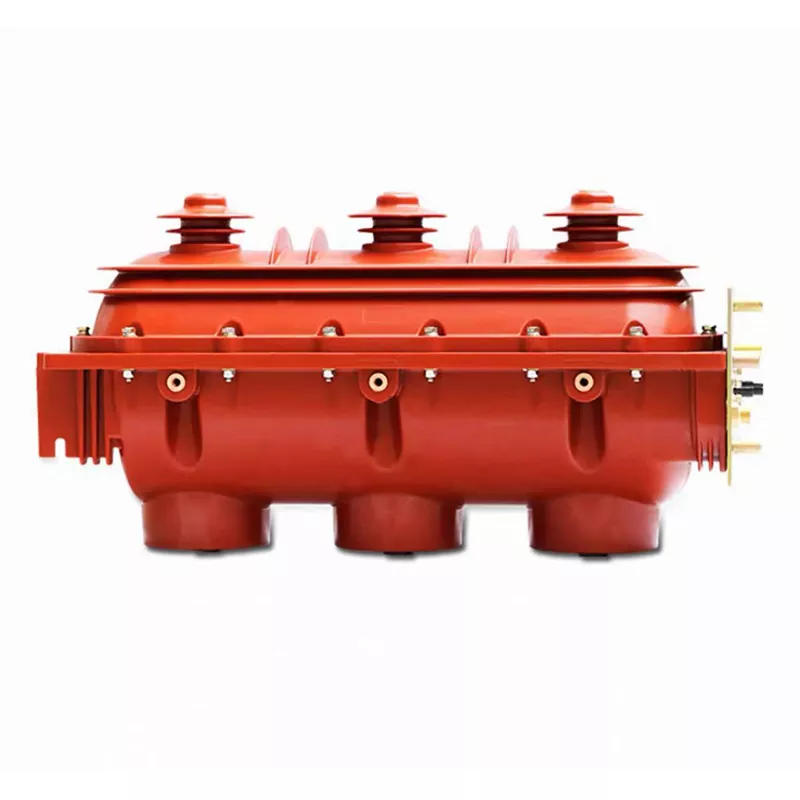

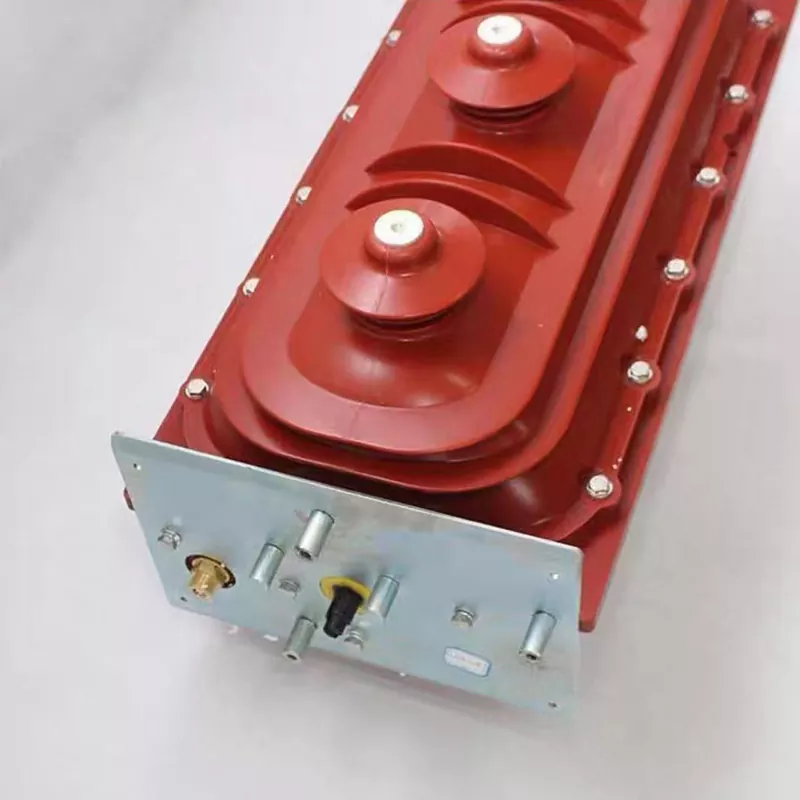

FLN36 Schwefelhexafluorid-Schalter

Der Schwefelhexafluorid-Lasttrennschalter FLN36 von Junray Electrical ist ein spezielles Schaltgerät, das speziell für 10-kV-Ringhauptgeräte (RMUs), Kabelabzweigkästen und städtische Verteilungsnetze entwickelt wurde. Im Gegensatz zu Leistungsschaltern, die zum Unterbrechen von Kurzschlussströmen ausgelegt sind, ist dieser Lasttrennschalter für das Herstellen und Unterbrechen normaler Lastströme in Ringnetzwerkanwendungen optimiert und bietet zuverlässige SF6-Lichtbogenlöschleistung zu deutlich geringeren Kosten. Ausgestattet mit einem integrierten Drei-Positionen-Design (Schließen, Öffnen, Boden), einem wartungsfreien, vollständig abgedichteten SF6-Gasraum, umfassender mechanischer „Five-Prevention“-Verriegelung und einem Federantriebsmechanismus mit einer mechanischen Lebensdauer von über 3.000 Betätigungen.

Produktvorteile

SF6-Lichtbogenlöschung: Zuverlässiges Schalten – Dieses Gerät nutzt die SF6-Lichtbogenlöschtechnologie und verfügt über außergewöhnliche Lichtbogenlöschfähigkeiten, die das zuverlässige Unterbrechen und Schließen von Lastströmen ermöglichen. Seine Lichtbogenlöschleistung übertrifft die von Standard-Ölschaltern deutlich und eignet sich daher hervorragend für die in Ringnetzsystemen erforderlichen Schaltvorgänge.

Laststromschaltung: Optimiert für Ringnetzwerke – Dieses Gerät wurde speziell für die Schaltung von Lastströmen entwickelt und ist ideal auf den Ringnetzwerkbetrieb zugeschnitten. Dadurch entfällt die Notwendigkeit einer hohen Ausschaltkapazität, die normalerweise mit Leistungsschaltern verbunden ist. Für typische Ringnetzwerkszenarien sind seine Fähigkeiten völlig ausreichend, was zu erheblichen Kostensenkungen führt.

Hohe Zuverlässigkeit: Niedrige Ausfallrate – Dieses Gerät gewährleistet einen äußerst stabilen Betrieb und verfügt über eine außergewöhnlich niedrige Ausfallrate – etwa 30 % niedriger als die von Standard-Lastschaltern. Der Schwefelhexafluorid-Schalter FLN36 ist perfekt für Ringnetzwerkumgebungen geeignet, bietet Sicherheit und eliminiert Bedenken hinsichtlich Geräteausfällen.

Produktparameter

Details zur Präzisionstechnik

1. Federbetätigungsmechanismus: Verfügt über einen zuverlässigen Federbetätigungsmechanismus, der zuverlässige Öffnungs- und Schließvorgänge, schnelle Schaltgeschwindigkeiten und eine niedrige Ausfallrate gewährleistet.

2. Vollständig versiegelte Struktur: Nimmt ein vollständig versiegeltes Design mit SF6-Gasisolierung an; Diese wartungsfreie Struktur erfordert keine routinemäßige Wartung.

3. „Five-Prevention“-Verriegelung: Ausgestattet mit einem „Five-Prevention“-Verriegelungssystem, um Betriebsfehler zu verhindern und die Sicherheit von 10-kV-Hochspannungsschaltvorgängen zu gewährleisten.

4. Standardisierte Installation: Der Schwefelhexafluorid-Schalter FLN36 ist für eine standardisierte Installation konzipiert und ermöglicht eine bequeme Integration in Ring Main Units (RMUs) und Kabelabzweigkästen.

Produktanwendung

Ringhaupteinheit: Das Schaltgerät innerhalb einer Ringhaupteinheit, das Lastströme ein- und ausschalten kann.

Hochspannungsverteilung: 10-kV-Hochspannungs-Stromverteilungssysteme, die Lasten ein- und ausschalten können.

Ringnetzwerk-Engineering: Ringnetzwerk-Infrastrukturprojekte, die in der Lage sind, Lasten zu erzeugen und zu unterbrechen.

Wählen Sie Junray Electrical

Jede Einheit wird unter strikter Einhaltung nationaler Standards für Hoch- und Niederspannungskomponenten hergestellt und strengen Tests zur Abdichtung, zum Schalten und zur Spannungsfestigkeit unterzogen, um einen stabilen und sicheren Betrieb zu gewährleisten. Junray Electrical bietet funktionale Anpassungsoptionen, die es Ihnen ermöglichen, einen exklusiven FLN36-Schwefelhexafluorid-Schalter speziell an die Anforderungen Ihres Ringnetzwerks anzupassen und so eine perfekte Passform für Ihre Ringhaupteinheiten und Abzweigkästen zu gewährleisten.

Fallstudie zur Nachrüstung

I. Projektübersicht

Bei diesem Projekt geht es um die Modernisierung und Renovierung veralteter 10-kV-Verteilungsnetz-Ringhaupteinheiten (RMUs), die örtliche Wohngebiete und Straßengeschäfte versorgen. Die vorhandenen gaserzeugenden und ölgefüllten Lasttrennschalter waren schon lange im Einsatz und litten unter Problemen wie Alterung der Isolierung, ungewöhnlichen Betriebsgeräuschen, schlechter Lichtbogenlöschfähigkeit, Anfälligkeit für feuchtigkeitsbedingte Ausfälle und der Unfähigkeit, unter Last zuverlässig zu schalten. Zu den Problemen vor Ort gehörten Schalterklemmen, Isolationsverschlechterung, Teilentladung und kondensationsbedingte Kriechströme innerhalb der Schaltschränke. Diese Probleme beeinträchtigten die Sicherheit bei Wartungsausfällen, behinderten eine wirksame Fehlerisolierung, führten zu häufigen ungeplanten Stromunterbrechungen und führten zu einer geringen Versorgungszuverlässigkeit und erheblichen Betriebsrisiken.

Um die Stabilität des Verteilungsnetzes zu verbessern, Isolationsrisiken im Zusammenhang mit alternden Schaltern zu beseitigen und Ringnetz-Aufteilungs- und Verbindungsfunktionen zu unterstützen, wurden die Einheiten durch dreistufige SF6-Lasttrennschalter FLN36-12 für den Innenbereich ersetzt. Als zentrale Steuerkomponente der 10-kV-RMUs ermöglichen diese Schalter eine sichere Laststromschaltung, zuverlässige Erdung und präzise Isolierung und erfüllen so die Betriebsanforderungen standardmäßiger städtischer Ringnetzwerkkonfigurationen.

II. Probleme vor der Nachrüstung

Schlechte Isolationsleistung und zahlreiche Gefahren: Die alten ölgefüllten und gaserzeugenden Schalter verwendeten veraltete Isolationsmedien. Langfristiger Betrieb führte zu Feuchtigkeitsaufnahme, Alterung und starker Teilentladung, wodurch ein hohes Risiko für Phasenausfälle und interne Kurzschlüsse entstand.

Schwache Lastschaltfähigkeit: Eine unzureichende Lichtbogenlöschkapazität führte dazu, dass das Schalten von Lastströmen häufig zu Lichtbögen und Kontakterosion führte und den Anforderungen häufiger Ringnetzwerk-Schaltvorgänge nicht gerecht wurde.

Fehlende standardisierte Drei-Positionen-Struktur und unsichere Wartung: Den Einheiten fehlten integrierte Isolations- und Erdungsfunktionen; Die Erdung während der Wartungsarbeiten war unzuverlässig, wodurch die Gefahr von Wartungsarbeiten unter Spannung oder versehentlichem Kontakt bestand.

Unzureichende mechanische Verriegelung und Risiko einer Fehlbedienung: Das Fehlen von Funktionen zur Vermeidung von Fehlbedienungen führte zu ernsthaften Sicherheitsrisiken, wie z. B. dem Schließen des Schalters unter Last oder einer fehlerhaften Bedienung des Erdungsschalters.

Hoher Wartungsaufwand und hohe Ausfallrate: Regelmäßige Kontrollen des Ölstands und der Alterung der gaserzeugenden Komponenten waren erforderlich; Die Teile nutzten sich schnell ab, was zu hohen Betriebs- und Wartungskosten und einer schlechten Stabilität der Stromversorgung führte.

III. Ausrüstungskonfigurationsplan

Gemäß den 10-kV-Standards für die Ringstromversorgung städtischer Verteilernetze und den Spezifikationen des State Grid für Verteilungsgeräte sind die Ringhaupteinheiten (RMUs) einheitlich mit dreistufigen Lasttrennschaltern FLN36-12D SF6 ausgestattet. Diese Schalter verfügen über eine integrierte Struktur, die Schließ-, Öffnungs- und Erdungsfunktionen kombiniert, zusammen mit einem umfassenden mechanischen Verriegelungssystem. Sie wurden für XGN15-12 RMU-Gehäuse entwickelt und erfüllen die Anforderungen für Aufteilungs-, Verbindungs- und Klemmenstromversorgungsanwendungen.

Kernausrüstungsparameter

Gerätemodell: FLN36-12D Hochspannungs-SF6-Lasttrennschalter für den Innenbereich

Nennspannung: 12 kV (geeignet für 10 kV-Verteilungsnetze)

Nennstrom: 630 A (erfüllt die maximalen Laststromanforderungen für Ringnetzwerke)

Isoliermedium: Hochreines Schwefelhexafluorid (SF6)-Gas; bietet eine hohe Spannungsfestigkeit und eine hervorragende Lichtbogenlöschleistung

Strukturelles Design: Integriertes Drei-Positionen-Design (Schließen, Öffnen/Isolieren und Erdung)

Betriebsfunktionen: Lastschalten, Leerlaufisolierung und zuverlässige Erdung für Wartungszwecke

Verriegelungskonfiguration: Umfassendes mechanisches „Fünf-Präventions“-Verriegelungssystem; verhindert das Schließen des Erdungsschalters unter Last, das Öffnen des Schranks unter Spannung und versehentliche Schaltvorgänge

Betriebseigenschaften: Vollständig versiegelte Struktur, Betrieb mit leichtem Überdruck, wartungsfrei, feuchtigkeitsbeständig und kondensationsbeständig

IV. Konstruktions- und Anwendungs-Highlights

SF6-Gasisolierung mit überlegener dielektrischer Leistung: Verwendet hochreines SF6-Gas; Die Isolations- und Lichtbogenlöschfähigkeiten übertreffen die älterer ölgefüllter oder gaserzeugender Schalter bei weitem und eliminieren effektiv die Risiken im Zusammenhang mit Feuchtigkeit, Kondensation und Kriechstrom.

Integriertes Drei-Positionen-Design gewährleistet Wartungssicherheit: Durch Öffnen des Schalters wird automatisch eine Isolierung erreicht; Die Erdung ist zuverlässig und optisch nachweisbar. Der Erdungsschutz ist während der Wartung voll wirksam und eliminiert Risiken durch Restspannung oder versehentliche Arbeiten unter Spannung.

Mechanische „Fünf-Prävention“-Verriegelung für fehlerfreien Betrieb: Die integrierte mechanische Zwangsverriegelung mit strenger Logik verhindert alle kritischen Betriebsfehler auf physikalischer Ebene.

Häufige Lastumschaltung und Ringnetzwerkkompatibilität: Die hervorragende Lichtbogenlöschleistung unterstützt routinemäßige Lastumschaltung und Ringnetzwerk-Stromübertragung und erfüllt so die flexiblen Dispositionsanforderungen städtischer Verteilungsnetzwerke. Vollständig abgedichtet, wartungsfrei und mit minimalem Betriebs- und Wartungsaufwand: Der Schrank verfügt über ein abgedichtetes Design mit leichtem Überdruck und einer extrem geringen Gasleckrate. Es erfordert kein häufiges Nachfüllen des Gases oder eine regelmäßige Demontage zur Wartung, wodurch ein stabiler Langzeitbetrieb gewährleistet ist.

V. Betriebsergebnisse nach der Umrüstung

Vollständige Eliminierung von Isolationsrisiken: Das starke SF6-Isoliermedium verhindert Probleme wie Teilentladung, Kriechstrombildung durch Kondensation und Phase-zu-Phase-Durchschlag und stellt sicher, dass der Isolationsgrad des Geräts langfristig stabil und konform bleibt.

Flexibles und zuverlässiges Ringnetzwerk-Switching: Reibungsloses Schalten unter Last ohne Lichtbogenbildung oder Kontakterosion sorgt für sichere und stabile Verteilungsnetzwerk-Dispatch- und Lastübertragungsvorgänge.

Sichere und standardisierte Wartungsverfahren: Eine Drei-Positionen-Isolierung und ein zuverlässiges Erdungssystem stellen sicher, dass die Wartungsbedingungen vollständig den Sicherheitsvorschriften entsprechen und die mit Arbeiten unter Spannung verbundenen Risiken eliminiert werden.

Wartungsfreie Ausrüstung mit extrem niedrigen Ausfallraten: Nach der Inbetriebnahme ist keine routinemäßige Wartung oder Gasnachfüllung erforderlich; Es kommt zu keiner Beeinträchtigung durch Alterung und die Betriebsintegrität der Geräte bleibt zu 100 % erhalten.

Deutlich verbesserte Zuverlässigkeit der Stromversorgung: Eliminiert Ausfallrisiken aufgrund von Gerätedefekten; ermöglicht eine schnelle Fehlerisolierung und eine effiziente Lastübertragung, wodurch die Ausfalldauer beim Kunden erheblich verkürzt und eine erfolgreiche Akzeptanz gemäß den Standardisierungskriterien des State Grid-Verteilungsnetzes sichergestellt wird.

VI. Fallzusammenfassung

Der Lasttrennschalter FLN36-12 SF6 ist eine zentrale Standardkomponente für 10-kV-Ringhaupteinheiten (RMUs), kastenförmige Umspannwerke, städtische Verteilungsnetze und Stromverteilungssysteme für Privathaushalte. Es wird hauptsächlich für häufiges Lastschalten, Leitungsaufteilung und -verbindung, Fehlerisolierung und Wartungserdung verwendet. Zu den Hauptvorteilen gehören eine hervorragende SF6-Isolierung, ein integriertes Drei-Positionen-Design, eine „Fünf-Präventions“-Verriegelung, eine Wartungsfreiheit und die Fähigkeit zum Schalten unter Last. Im Gegensatz zu Leistungsschaltern übernehmen Lasttrennschalter das normale Schalten und Trennen der Last, anstatt Kurzschlussfehler zu unterbrechen, was sie zu sicheren, stabilen und kostengünstigen Kernschaltgeräten in Ringnetzwerk-Stromverteilungssystemen macht.
