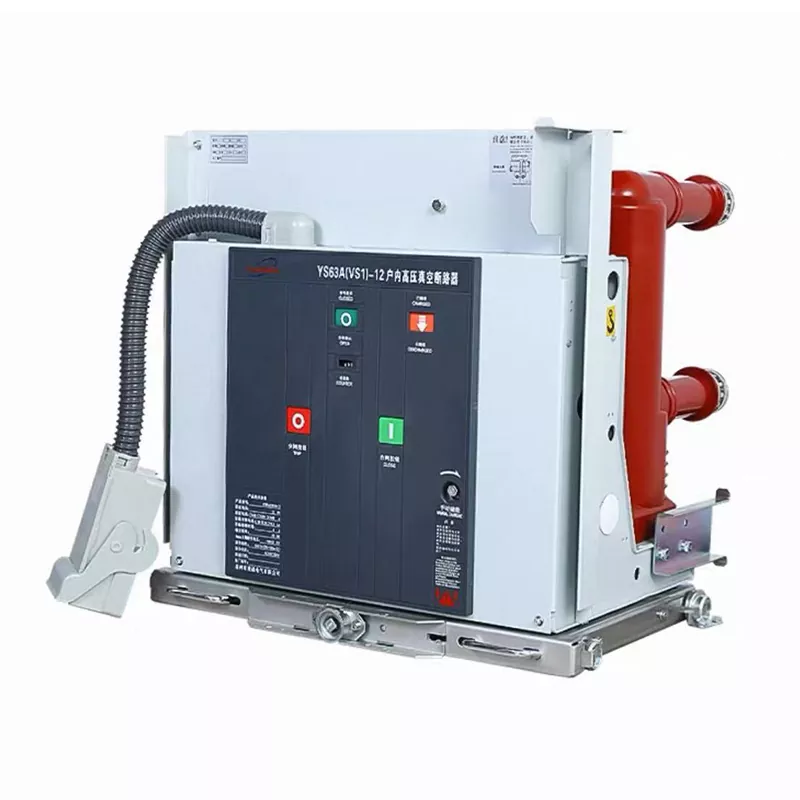

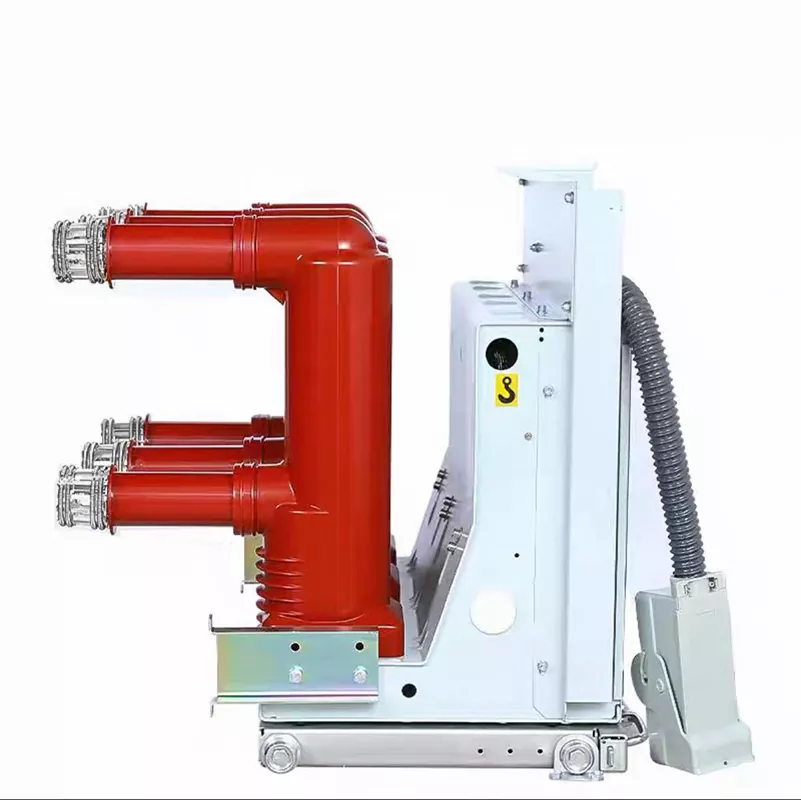

Vakuum-Leistungsschalter VS1

Befürchten Sie, dass im Falle eines Kurzschlusses auf einer Hochspannungsleitung der Leistungsschalter aufgrund seiner unzureichenden Lichtbogenlöschfähigkeit nicht in der Lage ist, den Strom zu unterbrechen, was zum Durchbrennen des Transformators oder sogar zu einer Explosion führt? In einer 10-kV-Hochspannungsumgebung ist die Lichtbogenenergie enorm. Herkömmliche Ölschutzschalter oder gewöhnliche Schalter sind nicht mehr in der Lage, die strengen Sicherheitsanforderungen moderner Stromnetze zu erfüllen. Der Vakuum-Leistungsschalter VS1 von Junray Electrical wurde speziell für die Lösung dieses Kernproblems entwickelt. Wir verwenden Vakuum als Lichtbogenlöschmedium und nutzen dessen extrem hohe Isolationsfestigkeit und Lichtbogenlöschfähigkeit, um den Lichtbogen am Nulldurchgangspunkt des Stroms schnell zu löschen. Dies bedeutet, dass unabhängig von der Schwere des Kurzschlussfehlers auf der Leitung die Stromversorgung zuverlässig unterbrochen, die Ausbreitung des Fehlers verhindert und Ihre Bedenken hinsichtlich der Hochspannungsausschaltkapazität vollständig beseitigt werden können.

Vakuumlichtbogenunterbrechung und präziser Schutz

Die zentrale Wettbewerbsfähigkeit des Vakuum-Leistungsschalters VS1 liegt in seinem fortschrittlichen Lichtbogenunterbrechungskammerdesign und seinem zuverlässigen Federantriebsmechanismus:

Hervorragende Unterbrechungskapazität: Durch die Verwendung einer speziellen Vakuum-Lichtbogenunterbrechungskammer weist das Schütz einen geringen Kontaktwiderstand und eine kurze Lichtbogendauer auf. Im Vergleich zu älteren Geräten kann es größere Kurzschlussströme (bis zu 40 kA) unterbrechen und passt sich damit perfekt an die rauen Bedingungen von 10-kV-Hochspannungsleitungen an, sodass es auch bei extremen Fehlern immer noch „unterbrechen und löschen“ kann.

Doppelter Schutzmechanismus: Ausgestattet mit präzisen Überlast- und Kurzschlussschutzfunktionen. Wenn eine Anomalie im Leitungsstrom erkannt wird, kann es in Verbindung mit dem Relaisschutzgerät den Stromkreis automatisch und schnell trennen, wodurch teure Hochspannungsgeräte wie Transformatoren und Kabel effektiv geschützt und dauerhafte Schäden durch Überstrom verhindert werden.

Standardisierte Kompatibilität: Kompakt in der Größe, lässt es sich perfekt am Fahrzeug installieren, was nicht nur den Innenraum des Schaltschranks spart, sondern auch Wartung und Reparatur äußerst komfortabel macht, da die Bedienung durch einfaches Einschieben oder Herausziehen möglich ist.

Qualitätssicherung von Junray Electrical

Als professioneller Hersteller mit fundiertem technischem Fachwissen hält sich Junray Electrical bei der Produktion strikt an die nationalen Standards für VS1-Vakuum-Leistungsschalter. Unsere Fabrik ist mit modernen Vakuumguss- und Montagelinien ausgestattet, um sicherzustellen, dass jeder Leistungsschalter den Industriestandards entspricht.

Dieser VS1-Vakuum-Leistungsschalter verfügt über einen äußerst zuverlässigen federgelagerten Antriebsmechanismus mit knackigen und präzisen Öffnungs- und Schließvorgängen, langer mechanischer Lebensdauer und extrem niedriger Ausfallrate. Jeder Leistungsschalter wird vor Verlassen des Werks einer strengen Fehlersuche beim Einschalten, Netzfrequenz-Spannungstests, Schleifenwiderstandstests und Tests der mechanischen Eigenschaften unterzogen, um einen stabilen Betrieb bei Nennströmen von 630 A bis 3150 A zu gewährleisten und Ihnen einen langanhaltenden Hochspannungs-Sicherheitsschutz zu bieten.

Technische Spezifikationen

Anwendbare Szenarien:

Industrielle Stromverteilung: 10-kV-Eingangs- und Ausgangsschränke für Fabriken zum Schutz großer Motoren und Transformatoren.

Gewerbliche Gebäude: Hochspannungs-Empfangsschränke für Hochhäuser und Bürogebäude.

Umspannwerke: Kernschutzkomponenten verschiedener 10-kV-Innenumspannwerke.

One-Stop-Lösung

Wenn Sie sich für Junray Electrical entscheiden, entscheiden Sie sich nicht nur für einen Lieferanten, sondern auch für einen zuverlässigen Partner für Hochspannungssicherheit. Wir verfügen über ein professionelles Team von 50 Mitarbeitern, darunter 5 Vollzeit-Angebotsingenieure, die Ihnen schnelle und präzise maßgeschneiderte Dienstleistungen bieten können.

Wir versprechen, eine weltweite schnelle Reaktion rund um die Uhr zu bieten. Wenn Sie auf der Suche nach einem Produkt sind, das perfekt in den KYN28-Schrank passt, über eine hohe Schaltleistung verfügt und zuverlässig ist, zögern Sie nicht länger. Kontaktieren Sie uns umgehend, um kostenlose technische Beratung und Angebote zu erhalten, und lassen Sie Junray Electrical ein sicheres, stabiles und effizientes Stromverteilungssystem für Sie bauen.

Überblick über Retrofit-Projekte

I. Projektzusammenfassung

Dieses Projekt umfasst die Modernisierung und Nachrüstung einer 10-kV-Hochspannungsschaltanlage im 110-kV-Umspannwerk eines Industrieparks. Die vorhandenen 10-kV-Einspeisefelder waren mit veralteten Vakuum-Leistungsschaltern früherer Modelle ausgestattet, die schon lange im Einsatz waren und unter Alterung der mechanischen Mechanismen litten. Zu den Problemen vor Ort gehörten häufig ein Durchbrennen der Schließspule, ein Blockieren des Mechanismus, ein Ausfall der Energiespeicherung und ein Ausfall bei Störungen. Wenn Kurzschlussfehler auftraten, gelang es den Schaltern nicht, den Fehler sofort zu beseitigen, was dazu führte, dass vorgeschaltete Schutzgeräte auslösten (Sympathikusauslösung). Dies führte zu großflächigen Stromausfällen in der gesamten Region, die die kontinuierliche Anlagenproduktion und die Zuverlässigkeit der Stromversorgung des Verteilnetzes erheblich beeinträchtigten. Die veralteten Schalter wiesen eine verminderte Lichtbogenlöschfähigkeit und mechanische Eigenschaften auf, die hinter den Standards zurückblieben und die aktuellen Betriebsanforderungen für häufiges Schalten und schnelle Fehlerbeseitigung im Verteilungsnetz nicht erfüllten.

Um die mit Schaltanlagenausfällen, Fehlbedienungen und mechanischen Defekten verbundenen Risiken grundsätzlich zu beseitigen und die Möglichkeiten zur Beseitigung von Kurzschlussfehlern zu verbessern, werden alle veralteten Schalter im Umspannwerk durch VS1-Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich ersetzt. Diese dienen als zentrale Schutzschalter für das 10-kV-Verteilungssystem und übernehmen die Lastschaltung sowie die schnelle Behebung von Überlast- und Kurzschlussfehlern.

II. Probleme vor der Nachrüstung

Häufiges Durchbrennen der Einschaltspule und Blockierung des Mechanismus: Aufgrund unsachgemäßer Schaltung des Hilfsschalters und mechanischer Grenzabweichungen konnte der Stromkreis nicht sofort nach Abschluss des Einschaltvorgangs getrennt werden. Dies führte dazu, dass die Spule unter Spannung blieb und überhitzt, was zu Durchbrennen und häufigen Schließfehlern führte.

Ausfall des Energiespeichermechanismus und Unfähigkeit, wiederholte Vorgänge auszuführen: Alterung oder Blockierung des Energiespeicher-Mikroschalters und Kontakterosion verhinderten die automatische Energiespeicherung nach dem Lösen der Schließfeder. Dies beschränkte die Einheit auf Einzelvorgänge und erfüllte die Wiedereinschaltanforderungen nicht.

Fehlfunktion bei Kurzschlussfehlern, was zu sympathischer Auslösung führt: Eine verminderte Lichtbogenlöschleistung und unzureichende Öffnungsgeschwindigkeiten verhinderten eine schnelle Fehlerbeseitigung bei Leitungskurzschlüssen. Dadurch wurden vorgeschaltete Schalter in Betrieb genommen, wodurch sich das Ausmaß des Stromausfalls vergrößerte.

Alterung und Überhitzung der Tulpenkontakte: Ermüdung und Aushärtung der beweglichen Kontaktfedern führten zu einer unzureichenden Klemmkraft. Bei längerem Betrieb kam es zu erhöhten Kontaktwiderständen, was zu einer Überhitzung der Kontakte und der Gefahr einer Teilentladung in Spitzenlastzeiten führte. Hohe Betriebs- und Wartungsarbeitsbelastung und niedrige Testerfolgsquoten: Alternde Schaltanlagen weisen mechanische Eigenschaften auf, die die Grenzwerte überschreiten, und eine verschlechterte Isolierung; Jährliche vorbeugende Tests zeigen immer wieder, dass mehrere Parameter nicht den Standards entsprechen, sodass versteckte Gefahren nicht vollständig ausgeschlossen werden können.

III. Ausrüstungskonfigurationsplan

In Übereinstimmung mit den 10-kV-Hochspannungsverteilungsstandards und den Betriebsbedingungen der Umspannwerke umfasst das Projekt den Austausch aller Einheiten durch feste/ausfahrbare Vakuum-Leistungsschalter VS1. Diese Einheiten nutzen Vakuum-Lichtbogenlösch- und federbetriebene Mechanismen und bieten Vorteile wie hohe Betriebsgeschwindigkeit, lange mechanische Lebensdauer, gründliche Lichtbogenlöschung und wartungsfreien Betrieb. Sie dienen als Kernschutzausrüstung für die 10-kV-Verteilungsleitungen.

Spezifikationen der Hauptausrüstung

Modell: VS1/1250A-25kA Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Nennspannung: 12 kV (geeignet für 10 kV-Mittelspannungsverteilungssysteme)

Nennstrom: 1250 A (erfüllt die Stromanforderungen für schwere Anlagenlasten)

Kurzschluss-Ausschaltstrom: 25 kA (zur schnellen Behebung schwerer Phase-Phase- und Phase-Erde-Kurzschlüsse geeignet)

Lichtbogenlöschmedium: Hochvakuum-Unterbrecher (keine freien Gase; keine Verbrennungs- oder Explosionsgefahr)

Betätigungsmechanismus: Integrierter Federspeichermechanismus (stabile Öffnungs-/Schließgeschwindigkeiten und hervorragende mechanische Eigenschaften)

Schutzfunktionen: Kann Laststrom, Überlaststrom und Kurzschlussstrom unterbrechen; verfügt über echte Fehlererkennungsfähigkeit

Zugehörige Prüfungen: Die Überprüfung nach dem Austausch umfasst Prüfungen der mechanischen Eigenschaften, Isolationsspannungsprüfungen, Prüfungen des Schleifenwiderstands und eine vollständige Validierung der Öffnungs-/Schließzeiten.

IV. Konstruktions- und Anwendungs-Highlights

Vakuumlichtbogenlöschung – sicher und gefahrlos: Verlässt sich auf eine Hochvakuumumgebung zur Lichtbogenlöschung; Enthält kein Öl oder SF6-Gas und birgt keine Verbrennungs- oder Explosionsgefahr. Die Löschgeschwindigkeit des Lichtbogens übertrifft die von älteren Schaltern mit niedrigem Ölgehalt bei weitem und gewährleistet so eine saubere und gründliche Fehlerbeseitigung.

Stabiler Mechanismus – eliminiert Spulendurchbrennen: Optimierte Hilfsschalterlogik und mechanische Begrenzer stellen sicher, dass der Stromkreis in dem Moment unterbrochen wird, in dem der Schließvorgang abgeschlossen ist, und lösen so das häufige Problem des Spulendurchbrennens, das durch längere Stromversorgung verursacht wird, vollständig.

Automatische Energiespeicherung – unterstützt Wiedereinschaltung: Hochpräzise Energiespeicher-Mikroschalter sorgen für einen sensiblen und zuverlässigen Betrieb; Die automatische Energiespeicherung nach dem Schließen erfüllt die Anforderungen für Netzwiedereinschaltung und häufige Betriebsszenarien. Hervorragende Kontaktleistung und kontrollierbarer Temperaturanstieg: Die tulpenförmige Kontaktklemmstruktur ist optimiert, um einen stabilen Kontaktwiderstand zu gewährleisten; bei längerem Volllastbetrieb kommt es zu keiner Überhitzung oder Teilentladung.

Wartungsfrei mit extrem langer Lebensdauer: Die Vakuumschaltröhre bietet eine stabile Abdichtung und minimalen mechanischen Verschleiß, sodass kein periodisches Gasnachfüllen oder Ölwechsel erforderlich ist, wodurch die Betriebs- und Wartungskosten erheblich gesenkt werden.

V. Betriebsergebnisse nach der Umrüstung

Vollständige Eliminierung von Betriebsstörungen und Fehlbedienungen: Die Öffnungs- und Schließvorgänge erfolgen klar und deutlich, und alle mechanischen Kennwerte entsprechen den Standards; Es gibt keine Probleme mit blockierten Mechanismen oder einem Ausfall der Energiespeicherung.

Vermeidung vorgeschalteter Auslösungen und Eindämmung des Fehlerausmaßes: Kurzschlussfehler werden präzise und schnell behoben; Der lokale Switch arbeitet zuverlässig, ohne vorgeschaltete Leistungsschalter auszulösen, was die Zuverlässigkeit der Stromversorgung erheblich erhöht.

Keine Geräteüberhitzung und stabile Isolierung: Der Schaltkreiswiderstand liegt innerhalb der Grenzen und die Kontaktqualität ist ausgezeichnet; Während der Spitzenlastzeiten das ganze Jahr über treten keine Überhitzung oder ungewöhnliche Entladegeräusche auf.

Zuverlässige Wiedereinschaltfunktion: Die automatische Wiedereinschaltung stellt die Stromversorgung nach vorübergehenden Fehlern wieder her und minimiert so effektiv die Ausfalldauer für Benutzer.

Erfolgreiche Prüfung und Abnahme: Alle Prüfungen – einschließlich mechanischer Eigenschaften, Isolierung, Spannungsfestigkeit und Strombelastbarkeit – entsprechen den Standards; Die Ausrüstung hat die vorbeugenden Tests und Standardisierungsabnahmeprüfungen des Energieversorgers erfolgreich bestanden.

VI. Fallzusammenfassung

Der Vakuum-Leistungsschalter VS1 dient als Kernschutzschalter für 10-kV-Schaltanlagen und ist das primäre Gerät in Verteilungsnetzen, das Kurzschlüsse unterbrechen kann. Hauptunterschied: Während der Lasttrennschalter FLN36 nur Lastströme schalten und unterbrechen kann (ohne Kurzschlussunterbrechungsfähigkeit), kann der Vakuum-Leistungsschalter VS1 Kurzschluss-, Überlast- und Lastströme unterbrechen und so echten Schutz bieten. Mit Vorteilen wie Vakuumlichtbogenlöschung, Mechanismusstabilität, wartungsfreiem Betrieb, langer Lebensdauer sowie hoher Sicherheit und Zuverlässigkeit ist es derzeit die am weitesten verbreitete und standardisierte Hochspannungsschaltanlage für Industrie- und Bergbauanlagen, Wohnkomplexe und Umspannwerke.

FAQ

Frage: In welchen Schranktypen kann dieser Vakuum-Leistungsschalter VS1 eingesetzt werden?

Antwort: Es ist hauptsächlich für die metallgekapselte AC-Schaltanlage KYN28 konzipiert und kann auch mit XGN2 und anderen festen Hochspannungsschränken kompatibel sein. Seine standardisierte Größe und Installationslöcher gewährleisten eine perfekte Kompatibilität mit gängigen Schranktypen.

Frage: Muss die Vakuumschaltkammer gewartet werden?

Antwort: Die Vakuumschaltkammer ist wartungsfrei. Es ist in einem Isolierzylinder versiegelt und wird weder durch Staub noch durch Feuchtigkeit von außen beeinträchtigt. Es sind lediglich regelmäßige Prüfungen der mechanischen Eigenschaften und Prüfungen der Schleifenfestigkeit erforderlich, was den Wartungsaufwand deutlich reduziert.

Frage: Ist es möglich, den Nennstrom und das Ausschaltvermögen anzupassen?

Antwort: Ja, das ist möglich. Wir können verschiedene Stromstärken wie 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A und verschiedene Ausschaltkapazitäten wie 20 kA, 25 kA, 31,5 kA, 40 kA entsprechend Ihren Projektanforderungen anpassen, um eine genaue Übereinstimmung mit Ihren Systemparametern sicherzustellen.
