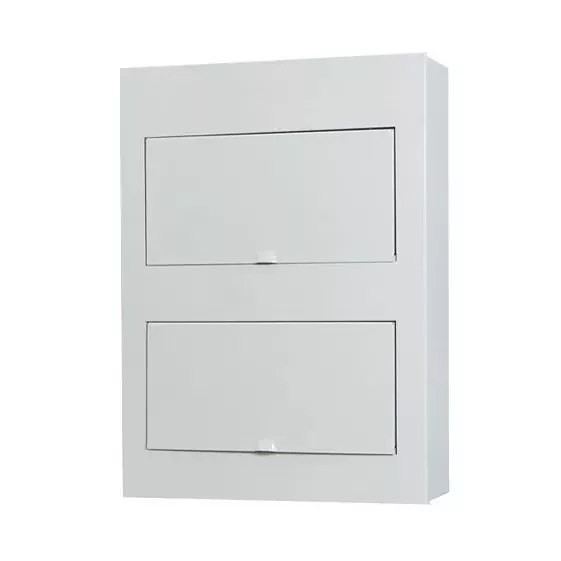

Junray, ein professioneller chinesischer Hersteller und Lieferant von elektrischen Niederspannungsgeräten, bietet das anVerteilerkasten PZ30für die organisierte Endstromverteilung in Wohn-, Gewerbe- und Industriegebäuden. Mit modularer Installation, kompakter Bauweise und Unterstützung für Schaltkreisschutzkomponenten hilft diese Lösung Elektroinstallateuren und Projektkäufern beim Aufbau praktischer, wartbarer Verteilungssysteme.
Ein zuverlässiges Stromverteilungssystem beginnt mit dem richtigen Gehäuse, geeigneten Schutzvorrichtungen und einem gut geplanten Schaltkreislayout. Ein PZ30-Verteilerkasten bietet einen zentralen Ort für die Installation modularer elektrischer Komponenten, die den Strom auf einzelne Stromkreise verteilen und gleichzeitig den Schutz vor Überlastungen, Kurzschlüssen, Überspannungen und Leckagen unterstützen, wenn die entsprechenden Schutzgeräte richtig ausgewählt und installiert werden. Es ist in verschiedenen Schaltkreiskapazitäten und Installationskonfigurationen erhältlich und kann Wohnimmobilien, Büros, Einzelhandelsflächen und geeignete industrielle Innenumgebungen versorgen. In diesem Leitfaden werden das Funktionsprinzip, die wichtigsten Funktionen, Installationsoptionen, Auswahlkriterien und Wartungsanforderungen erläutert, um Käufern dabei zu helfen, fundierte Beschaffungsentscheidungen zu treffen.
Ein PZ30-Verteilerkasten ist ein Niederspannungs-Schaltschrank, der zur Aufnahme modularer elektrischer Geräte und zur Organisation von Abzweigstromkreisen innerhalb des Stromverteilungssystems eines Gebäudes konzipiert ist. Seine interne Anordnung verwendet typischerweise Montageschienen zur Aufnahme kompatibler Leitungsschutzschalter und anderer modularer Schutzgeräte, abhängig von der gewählten Konfiguration.
Anstatt zuzulassen, dass einzelne Stromkreise über eine Installation verstreut bleiben, führt das Gehäuse wichtige Verteilungskomponenten an einem zugänglichen Ort zusammen. Dies erleichtert qualifizierten Elektrikern die Identifizierung von Stromkreisen, die Durchführung von Inspektionen und die Durchführung von Wartungsarbeiten.
Junray beschreibt seine PZ30-Serie als Lösung für Niederspannungs-Klemmenverteilungssysteme mit Anwendungen in Wohnhäusern, Bürogebäuden, Geschäften und Fabriken. Das Gehäuse besteht aus kaltgewalztem Stahlblech und einem modularen Schienendesign und kombiniert ein strukturiertes Innenlayout mit einer kompakten Außenform.
Für Projektkäufer ist es wichtig, das Gehäuse vom kompletten elektrischen Schutzsystem zu unterscheiden. Das Gehäuse beherbergt die ausgewählten Geräte, der Gesamtschutz hängt jedoch von der korrekten Spezifikation, Installation, Koordination und Prüfung der elektrischen Komponenten und Verkabelung ab.
Ein Verteilerkasten erhält elektrische Energie von einer vorgeschalteten Versorgung und organisiert deren Verteilung in separate Abgangskreise. Im Inneren des Gehäuses installierte Schutzgeräte helfen bei der Bewältigung elektrischer Fehler entsprechend ihrer individuellen Funktionen und Nennwerte.
Eine typische Installation folgt dieser Reihenfolge:
Die tatsächliche Anordnung hängt vom Versorgungssystem, den angeschlossenen Lasten, den geltenden elektrischen Vorschriften und den Schutzanforderungen des Projekts ab. Ein qualifizierter Elektrofachmann sollte die vollständige Konstruktion vor der Inbetriebnahme überprüfen.
Die modulare Montageanordnung unterstützt die Installation kompatibler elektrischer Komponenten in einem organisierten Layout. Es kann die Positionierung und den Austausch von Komponenten vereinfachen und gleichzeitig Auftragnehmern dabei helfen, eine systematischere Verteilungsbaugruppe zu erstellen.
Ein kompaktes Gehäuse kann in Wohnungen, Büros, kleinen Geschäften und anderen Gebäuden nützlich sein, in denen die Wandfläche begrenzt ist. Die richtige Dimensionierung bleibt von entscheidender Bedeutung: Das Gehäuse muss die erforderlichen Geräte, die Leiterführung, den Biegeraum und einen sicheren Zugang ohne Überfüllung aufnehmen.
Abhängig vom gewählten Modell sind PZ30-Verteilerkästen für die Aufputz- oder Unterputzmontage erhältlich. Aufputzkonstruktionen können für Renovierungsprojekte geeignet sein, bei denen ein Einschneiden in bestehende Wände unerwünscht ist. Verdeckte Designs können bei Neubauten und geplanten Innenausbauten für ein integrierteres Erscheinungsbild sorgen.
Junray identifiziert kaltgewalztes Stahlblech als Gehäusematerial. Die endgültige Haltbarkeit der Baugruppe hängt von der Materialstärke, der Oberflächenbehandlung, der Fertigungsqualität, den Umgebungsbedingungen und der korrekten Installation ab. Käufer sollten sich die genaue Gehäusekonstruktion und -ausführung für ihre beabsichtigte Anwendung bestätigen lassen.
Das Gehäuse kann geeignete, für die Anlage ausgewählte Schutzkomponenten aufnehmen. Je nach Ausführung können dies sein:
Diese Vorteile machen einen ordnungsgemäß spezifizierten Verteilerkasten zu einem nützlichen Bestandteil einer gut konzipierten Niederspannungs-Elektroinstallation.
Die Vielseitigkeit eines PZ30-Verteilerkastens macht ihn für verschiedene Innenterminal-Verteilungsanwendungen geeignet, wenn seine Nennwerte und Konstruktion den Projektanforderungen entsprechen.
Bei Standorten, die Feuchtigkeit, korrosiven Substanzen, übermäßigem Staub, Stößen oder Witterungseinflüssen im Freien ausgesetzt sind, sollten Käufer den erforderlichen Gehäuseschutz und die Umweltverträglichkeit überprüfen. Es sollte nicht automatisch davon ausgegangen werden, dass ein Standard-Innenmodell für raue Bedingungen geeignet ist.
Vor dem Kauf eines PZ30-Verteilerkastens sollten Käufer die elektrischen Nennparameter, die Schaltkreiskapazität, die Montagemethode, das Gehäusematerial und die erforderlichen Schutzvorrichtungen überprüfen. Die folgende Tabelle fasst die von Junray verfügbaren Produktinformationen und die wichtigsten Punkte zusammen, die für jede Bestellung bestätigt werden sollten.
| Parameter | Verfügbare Informationen oder Auswahlhilfe |
|---|---|
| Produkttyp | Verteilerkasten für Niederspannungsklemmen |
| Hauptanwendung | Indoor-Wohn-, Gewerbe- und geeignete Industrieverteilung |
| Gehäusematerial | Kaltgewalztes Stahlblech, wie von Junray beschrieben |
| Interne Montage | Modulares Schienendesign für kompatible elektrische Komponenten |
| Installationsmethode | Je nach Modell Aufputz oder Unterputz |
| Kapazität des Stromkreises | Mehrere Konfigurationen; Bestätigen Sie die verfügbaren Möglichkeiten für das erforderliche Modell |
| Schutzfunktionen | Verlassen Sie sich auf die ausgewählten Leistungsschalter und anderen installierten Schutzeinrichtungen |
| Nennspannung und -strom | Bestätigen Sie die genaue Modellbewertung und das vollständige Baugruppendesign mit dem Lieferanten |
| Schutzart | Überprüfen Sie die Bewertung des jeweiligen Modells anhand der Installationsumgebung |
| Zubehör und Individualisierung | Bestätigen Sie die enthaltenen Komponenten, die Verarbeitung, die Beschriftung und die projektspezifischen Anforderungen |
Wichtig:Die Werte für Nennspannung, Strom, Schutzart und Schaltkreiskapazität sollten anhand der genauen Produktspezifikation und den geltenden lokalen Anforderungen überprüft werden. Gehen Sie nicht davon aus, dass jedes Modell der Serie identische Bewertungen hat.
Weitere Produktinformationen finden Sie auf der Produktseite des Junray PZ30-Verteilerkastens oder erkunden Sie die Niederspannungs-Verteilerkastenlösungen des Unternehmens.
Die Auswahl des richtigen Gehäuses erfordert mehr als nur die Zuordnung eines Produktnamens. Die Box muss zum Schaltungsdesign, zur Installationsumgebung und zu den Wartungsanforderungen des Projekts passen.
Bereiten Sie einen Schaltungsplan vor, bevor Sie das Gehäuse auswählen. Zählen Sie die geplanten Abgangskreise und überlegen Sie, ob möglicherweise zusätzliche Kapazität für zukünftige Ausrüstungs- oder Gebäudeänderungen erforderlich ist. Vermeiden Sie die Wahl eines Gehäuses, das nicht genügend Platz für eine sichere Verkabelung und Komponentenanordnung bietet.
Bewerten Sie die Bauphase und den verfügbaren Wandraum. Die Aufputzmontage kann die Installation bei Renovierungen vereinfachen, während die verdeckte Montage bei Neubauten mit geplanten Wandaussparungen sinnvoll sein kann. Bestätigen Sie vor der Bestellung die erforderlichen Abmessungen und Einbautiefe.
Überprüfen Sie die Versorgungsspannung, den erwarteten Laststrom, die Kurzschlussbedingungen, die Leitergrößen und die Nennwerte der Schutzgeräte. Der Schaltkreisschutz muss mit der Verkabelung und den angeschlossenen Geräten koordiniert werden und darf nicht ausschließlich entsprechend der physischen Kapazität des Gehäuses ausgewählt werden.
Stellen Sie fest, ob der Installationsbereich trocken, feucht, staubig oder korrosiv ist oder mechanischen Beschädigungen ausgesetzt ist. Stellen Sie sicher, dass die Schutzart, die Materialien und die Verarbeitung des Gehäuses für den tatsächlichen Standort geeignet sind.
Fordern Sie vor der Auftragserteilung die entsprechenden Zeichnungen, Maße, technischen Spezifikationen, Komponentenlisten, die entsprechende Konformitätsdokumentation und Inspektionsinformationen an. Bestätigen Sie bei Projekten mit lokalen Zertifizierungs- oder Ausschreibungsanforderungen die Einhaltung vor der Beschaffung.
Eine praktische Einkaufscheckliste beinhaltet:
Die korrekte Installation ist für die Leistung jeder elektrischen Verteilerbaugruppe von entscheidender Bedeutung. Die Arbeiten sollten von qualifiziertem Personal gemäß den geltenden Elektrovorschriften, Herstelleranweisungen und Sicherheitsverfahren vor Ort durchgeführt werden.
Erstellen Sie einen Inspektionsplan basierend auf den Installationsbedingungen, Geräteanweisungen und geltenden Vorschriften. Qualifiziertes Personal sollte auf sichtbare Schäden, Anzeichen von Überhitzung, lose Verbindungen, Korrosion, Verschmutzung und Veränderungen an den angeschlossenen Verbrauchern prüfen. Schutzeinrichtungen sollten gemäß den Anweisungen ihrer Hersteller und den relevanten Sicherheitsanforderungen geprüft werden.
Trennen Sie vor dem Öffnen oder Warten des Gehäuses die Stromversorgung, wenden Sie geeignete Sperrverfahren an und stellen Sie sicher, dass keine Spannung anliegt. Entfernen Sie niemals Abdeckungen oder arbeiten Sie an unter Spannung stehenden Geräten, es sei denn, die Aufgabe ist ausdrücklich genehmigt und unterliegt den entsprechenden elektrischen Sicherheitsverfahren.
Sein Hauptzweck besteht darin, die Stromverteilung an Niederspannungsklemmen zu organisieren, indem modulare elektrische Komponenten untergebracht werden, die einzelne Abzweigstromkreise bedienen und schützen. Die konkreten Schutzfunktionen hängen von den im Gehäuse verbauten Geräten ab.
Ja. Es kann für Wohnanwendungen wie Beleuchtungs- und Steckdosenstromkreise geeignet sein, wenn das ausgewählte Modell, die elektrischen Nennwerte, Schutzvorrichtungen und die Installationsmethode den örtlichen Anforderungen entsprechen.
Ein Aufputzmodell wird an der Wand befestigt und eignet sich daher für viele Renovierungsprojekte. Ein verdeckt montiertes Modell wird für ein integrierteres Erscheinungsbild in einer geeigneten Wandaussparung installiert. Die Wahl hängt von der Gebäudestruktur, dem Installationsraum und der Projektgestaltung ab.
Die Kapazität des Stromkreises variiert je nach Modell und Konfiguration. Käufer sollten sich bei Junray über die verfügbare Anzahl an Wegen informieren und sicherstellen, dass das ausgewählte Gehäuse über ausreichend Platz für die erforderlichen Geräte, Leiter und etwaige geplante Erweiterungen verfügt.
Das Gehäuse bietet Platz für die Installation von Schutzvorrichtungen; es stellt nicht jede Schutzfunktion eigenständig bereit. Geeignete Leistungsschalter und andere erforderliche Geräte müssen korrekt für die elektrische Anlage ausgewählt, installiert und koordiniert werden.
Bestätigen Sie die Schaltkreiskapazität, die Abmessungen, die Montagemethode, die elektrischen Nennparameter, die Gehäuseschutzart, das Material und die Verarbeitung, die enthaltenen Komponenten, die anwendbare Dokumentation und die Lieferanforderungen. Die Bereitstellung eines Schaltungsplans und von Details zur Projektumgebung kann dem Lieferanten dabei helfen, eine geeignete Konfiguration zu empfehlen.
Ein gut ausgewählter PZ30-Verteilerkasten trägt dazu bei, ein organisiertes, zugängliches und wartbares Niederspannungsverteilungssystem zu schaffen. Der praktische Nutzen hängt von der Anpassung der Gehäusekonfiguration an den Schaltplan, der Auswahl geeigneter Schutzgeräte sowie der fachgerechten Installation und regelmäßigen Inspektion ab. Bei Wohnanlagen, Gewerbebauten und geeigneten Industrieprojekten im Innenbereich kann die Bestätigung der technischen Details vor dem Kauf Installationsschwierigkeiten reduzieren und die langfristige Wartungsfreundlichkeit verbessern.
Junray bietet Niederspannungs-Stromverteilungsgeräte für eine Reihe von Terminalverteilungsanwendungen. Wenn Sie einen PZ30-Verteilerkasten für ein bevorstehendes Projekt beschaffen,Kontaktieren Sie unsum Ihre erforderliche Schaltkreiskapazität, Montagekonfiguration, technische Spezifikationen und Ihren Beschaffungsplan zu besprechen. Teilen Sie Ihre Projektanforderungen mit, um Produktinformationen und ein auf Ihre Anwendung zugeschnittenes Angebot zu erhalten.
