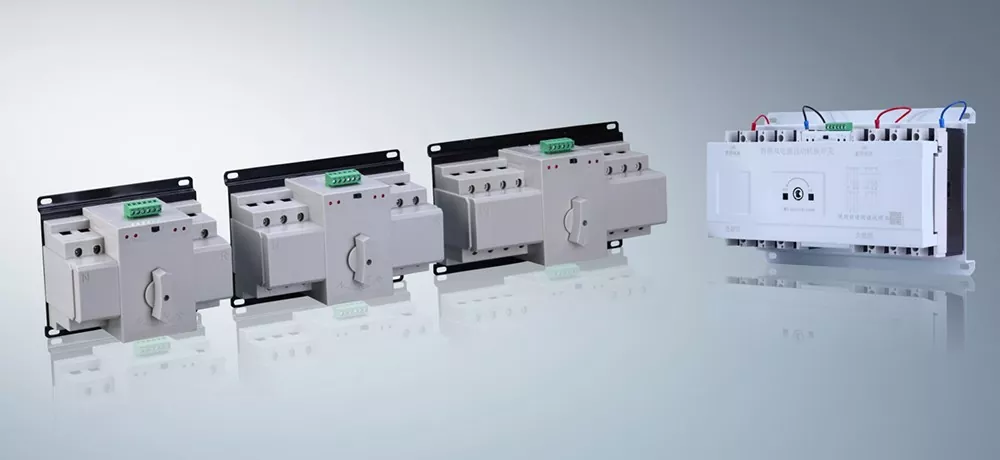

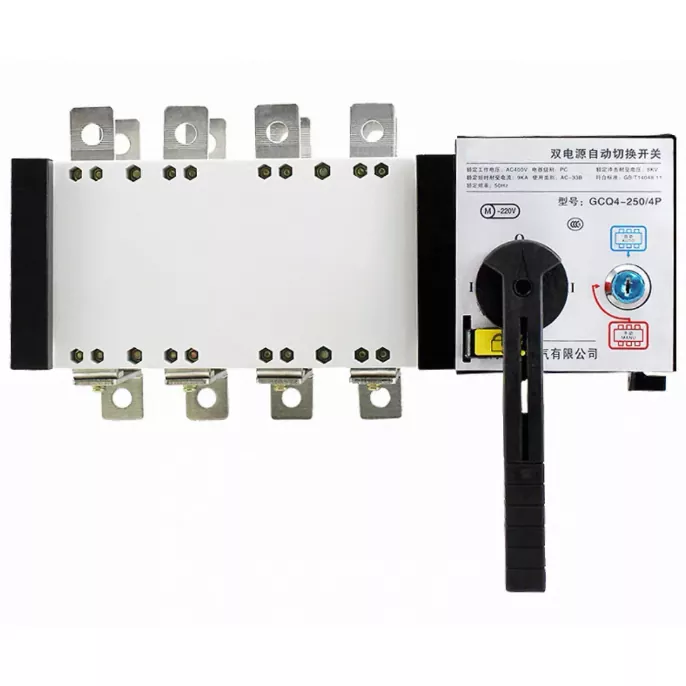

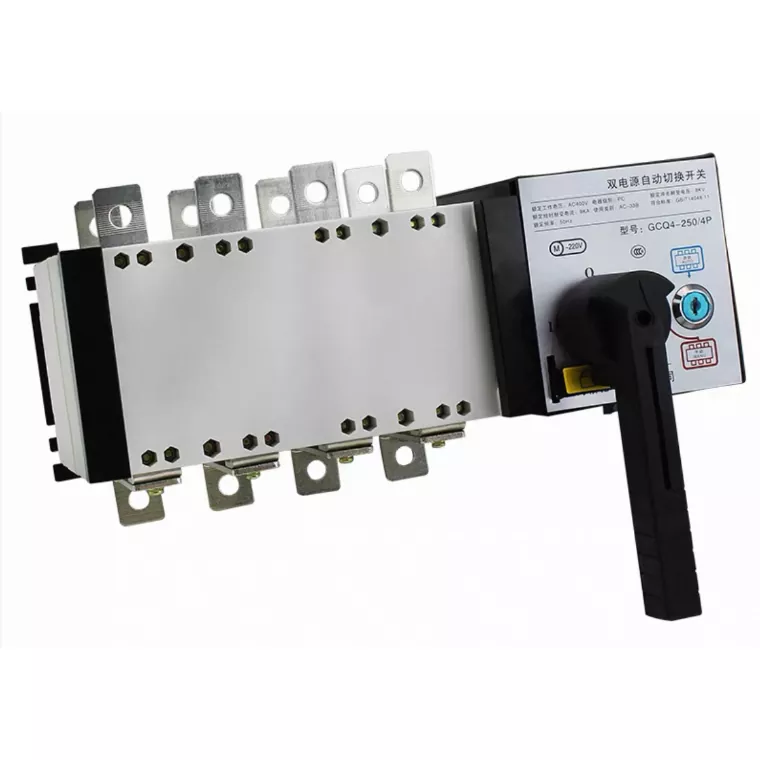

ATS Dual Power Automatic Transfer Switch-PC

In Szenarien wie Krankenhäusern, Rechenzentren und High-End-Bürogebäuden kann ein Stromausfall von nur einer Sekunde zu irreparablen Verlusten führen – der Ausfall medizinischer Geräte beeinträchtigt die Behandlung, Serverausfallzeiten führen zum Verlust von Kerndaten und der Ausfall von Produktionsanlagen führt zu enormen Verlusten. Herkömmliche Dual-Stromversorgungen auf CB-Ebene bestehen aus zwei miteinander verbundenen Leistungsschaltern, die nicht nur eine unzureichende Ausschaltkapazität haben und keine großen Kurzschlussströme bewältigen können, sondern auch eine langsame Schaltgeschwindigkeit (normalerweise 1000–2500 Millisekunden) aufweisen, was äußerst anfällig für die Ausbreitung von Fehlern ist und den Bedarf an einer Stromversorgung mit hoher Zuverlässigkeit grundsätzlich nicht erfüllen kann. Der ATS Dual Power Automatic Transfer Switch-PC mit integriertem Design gleicht die Mängel von CB-Level-Produkten vollständig aus, baut eine Stromversorgungssicherheitsverteidigungslinie für kritische Szenarien auf und stellt die Stromversorgung jede Sekunde sicher.

Direkte Befriedigung des Kernbedarfs einer hochzuverlässigen Stromversorgung

Beim ATS Dual Power Automatic Transfer Switch-PC stehen „Zuverlässigkeit, Geschwindigkeit und Effizienz“ im Mittelpunkt. Jeder Vorteil entspricht genau den Kernanliegen der Käufer, macht ihn wettbewerbsfähiger als das CB-Niveau, entspricht besser den tatsächlichen Bedürfnissen von Szenarien mit hoher Nachfrage und ermöglicht eine größere Sicherheit sowohl beim Kauf als auch bei der Nutzung.

Integrierte Struktur auf PC-Ebene, zuverlässigere Auslösung: Durch die Verwendung eines integrierten Designs unterscheidet es sich von der groben Struktur der CB-Ebene, bei der zwei Leistungsschalter angeschlossen sind. Es besteht keine Gefahr beim Verrutschen oder beim erneuten Einrasten, und die Auslösekapazität liegt weit über der des CB-Niveaus. Es kann problemlos große Kurzschlussströme auslösen, wodurch die Ausbreitung von Fehlern wirksam verhindert wird, und eignet sich für kritische Szenarien mit hohen Anforderungen an die Auslösekapazität. Es befolgt strikt die dualen Standards IEC 60947-6-1 und GB/T 14048.11 im In- und Ausland und gewährleistet so professionelle Leistung.

Automatisches und schnelles Umschalten, Stromversorgung nie unterbrochen: Ausgestattet mit einem intelligenten Erkennungsmodul kann es den Betriebsstatus der Netzstromversorgung in Echtzeit überwachen. Sobald die Netzstromversorgung unterbrochen wird, wird sofort auf die Notstromquelle umgeschaltet. Die Schaltgeschwindigkeit ist viel schneller als die der CB-Ebene und erfüllt die Schaltanforderungen kritischer Szenarien im Millisekundenbereich. Während des gesamten Prozesses ist kein manueller Betrieb erforderlich, wodurch eine unterbrechungsfreie Stromversorgung gewährleistet und die Kernprobleme „kein Stromausfall“ in Krankenhäusern und Rechenzentren perfekt angegangen werden, wodurch der kontinuierliche Betrieb kritischer Geräte gewährleistet wird.

Hohe Stabilität und geringe Ausfälle, bequemere Wartung: Das integrierte Strukturdesign vereinfacht die interne mechanische Struktur und macht sie im Betrieb stabiler, mit einer Fehlerrate, die weit unter der des CB-Niveaus liegt. Es ist keine häufige Wartung erforderlich, was die späteren Wartungskosten deutlich reduziert. Gleichzeitig ist es mit rauen Betriebsumgebungen kompatibel und gewährleistet eine stabile Leistung auch bei langfristigem Dauerbetrieb, wodurch die Bedenken der Käufer hinsichtlich der Zuverlässigkeit der Geräte vollständig beseitigt werden.

Technische Spezifikationen

Ausführliche Einführung

Junray Electrical hält sich an den Grundsatz der Qualität und achtet auf jedes Detail. Mit professioneller Handwerkskunst gewährleistet es den langfristig stabilen Betrieb des ATS Dual Power Automatic Transfer Switch – PC. Durch die sorgfältige Liebe zum Detail werden Bedenken beim Kauf beseitigt. Die integrierte Struktur auf PC-Ebene verfügt über eine höhere Unterbrechungskapazität und einen zuverlässigeren Betrieb, wodurch die Nachteile der gespleißten Struktur auf CB-Ebene vollständig beseitigt werden. Das intelligente automatische Schaltdesign überwacht den Status der Stromversorgung in Echtzeit, schaltet präzise und schnell und sorgt so für eine unterbrechungsfreie Stromversorgung. Der zuverlässige Betätigungsmechanismus gewährleistet präzise Öffnungs- und Schließvorgänge, sanftes Schalten ohne Verzögerung und weist eine äußerst niedrige Ausfallrate auf. Das standardisierte Installationsdesign ermöglicht den direkten Einbau in Verteilerkästen und Schaltschränke, was die Installation bequem macht und Installationszeit und Arbeitskosten spart, geeignet für verschiedene Verteilerschrank-Layouts.

Speziell auf Szenarien mit hoher Zuverlässigkeit zugeschnitten

Der ATS Dual Power Automatic Transfer Switch-PC ist mit seinen Kernvorteilen hoher Zuverlässigkeit und schnellem Umschalten vielseitig einsetzbar für verschiedene Szenarien, die eine hohe Zuverlässigkeit der Stromversorgung erfordern. Jedes Szenario kann genau auf die Anforderungen abgestimmt werden, um eine sicherere Stromversorgung zu gewährleisten und wirklich „maßgeschneiderte“ Ergebnisse zu erzielen. In Stromverteilungsszenarien für Krankenhäuser ist es für die Stromversorgung verschiedener medizinischer Geräte in Krankenhäusern geeignet, um den kontinuierlichen Betrieb von chirurgischen Geräten und Intensivstationen sicherzustellen, die Lebenssicherheit zu gewährleisten und die elektrischen Standards für medizinische Einrichtungen GB 16895.24-2005 einzuhalten. in Rechenzentrumsszenarien wird es an Kerngeräte wie Server und Switches angepasst, wodurch Datenverluste und Betriebsunterbrechungen aufgrund von Stromausfällen vermieden werden; in Wohn- und Bürogebäudeszenarien wird es an die Stromversorgung von Hochhausbewohnern und Gewerbebüros angepasst und stellt so sicher, dass das tägliche Leben und der Bürobetrieb nicht beeinträchtigt werden; In Photovoltaik-Dual-Power-Switching-Szenarien ist es an die Umschaltung zwischen Photovoltaikanlagen und Notstromquellen angepasst, gewährleistet eine stabile Photovoltaik-Stromversorgung und entspricht den GB/T 19964-2012-Anschlussstandards für Photovoltaik-Kraftwerke.

Anpassungssicherung

Als professioneller Hersteller, Lieferant und Werk von ATS Dual Power Automatic Transfer Switch-PC in China hält sich Junray Electrical strikt an den nationalen Standard für Dual Power Automatic Transfer Switches auf PC-Ebene (GB/T 14048.11-2024). Jedes Gerät durchläuft drei Kerntests: Power-On-Debugging, Schalttest und Bruchtest, um sicherzustellen, dass jedes werkseitig fertiggestellte Gerät stabil funktionieren und die Projektabnahme reibungslos bestehen kann. Wir bieten die Anpassung der Anzahl der Kontakte und des Stroms an. Basierend auf Ihren Dual-Power-Switching-Anforderungen können wir exklusive Geräte maßgeschneidert anfertigen. Egal ob im Krankenhaus, im Rechenzentrum oder bei einem Photovoltaik-Projekt, es lässt sich präzise anpassen und ermöglicht so eine sorgenfreie Beschaffung.

Warum uns wählen?

Im Vergleich zu ähnlichen Produkten anderer Hersteller verfügen wir über ein tieferes Verständnis der Kernanforderungen für hochzuverlässige Stromversorgungsszenarien und können besser auf die tatsächlichen Anliegen der Käufer eingehen. Wenn Sie sich für den ATS Dual Power Automatic Transfer Switch-PC von Junray Electrical entscheiden, entscheiden Sie sich für Komfort, Sicherheit und Sicherheit.

Professionelle Stärke: Dank jahrelanger intensiver Forschung und Produktion im Bereich hochzuverlässiger Stromverteilungsgeräte verfügen wir über ein umfassendes Forschungs- und Entwicklungs-, Produktions- und Qualitätskontrollsystem, das sowohl internationale als auch nationale Standards erfüllt und so die Qualität gewährleistet.

Klare Differenzierungsvorteile: Das integrierte Design auf PC-Ebene ist stärker, schaltet schneller und zuverlässiger als der Leistungsschalter auf CB-Ebene und geht genau auf die Schwachstellen der Stromversorgung in wichtigen Szenarien ein.

Maßgeschneiderte Dienste: Unterstützt die Anpassung der Anzahl der Stromkreise und des Stroms, geeignet für unterschiedliche Szenarioanforderungen und lehnt „Einheitslösungen“ ab;

Umfassender und aufmerksamer Service: Bietet professionelle Auswahlberatung vor dem Verkauf und Installations- und Inbetriebnahmeunterstützung nach dem Verkauf, um einen sorgenfreien Kauf- und Nutzungsprozess zu gewährleisten und einen reibungslosen Projektverlauf zu ermöglichen.

Kontaktieren Sie uns jetzt, sichern Sie sich diese Top-Wahl für hochzuverlässige Dual-Power-Schaltgeräte, bauen Sie eine Stromversorgungs-Verteidigungslinie für Ihre wichtigsten Szenarien auf, eliminieren Sie das Risiko einer Stromunterbrechung und stellen Sie sicher, dass jede Stromversorgung stabil, sicher und effizient ist!

Fallstudie zur Nachrüstung

I. Projektübersicht

Dieses Projekt umfasst die Modernisierung des Stromverteilungssystems für das stationäre Gebäude und die Intensivstation (ICU) eines Tertiärkrankenhauses der Klasse A. Es handelt sich um ein typisches Stromversorgungsszenario der Klasse I, das kritische Lasten wie Stromversorgungssysteme im Operationssaal, lebenserhaltende Geräte auf der Intensivstation, medizinische Sauerstoffversorgungseinheiten, Feuerlöschpumpen, Aufzüge und Präzisionsgeräte im zentralen Serverraum umfasst. Diese Lasten erfordern absolute Kontinuität – Stromausfälle und kurzzeitige Abschaltungen sind strengstens untersagt – und stellen extrem hohe Anforderungen an Schaltgeschwindigkeit, Stromkontinuität und Stoß-/Stoßfestigkeit. Das ursprüngliche System verwendete standardmäßige Dual-Power-Schalter der CB-Klasse, die unter langsamen Schaltgeschwindigkeiten, der Anfälligkeit für Auslösungen aufgrund hoher Einschaltströme und falschen Schaltvorgängen aufgrund kurzer Spannungseinbrüche litten. Netzschwankungen führten häufig dazu, dass medizinische Präzisionsgeräte neu starteten und die Datenübertragung unterbrochen wurde, wodurch die für Lasten der Klasse I erforderlichen Standards für eine unterbrechungsfreie Stromversorgung nicht erfüllt wurden.

Um die zwingenden Vorschriften für Lasten der Klasse I einzuhalten und den kontinuierlichen Betrieb von Lebenssicherheitsgeräten sicherzustellen, wurde das System vollständig auf integrierte automatische Dual-Power-Umschaltschalter der PC-Klasse aufgerüstet. Dies ermöglicht ein schnelles Umschalten zwischen zwei unabhängigen Netzstromquellen und einem Backup-Generator und sorgt so für null Stromunterbrechungen, keine Fehlauslösungen und absolute Betriebssicherheit.

II. Probleme vor der Nachrüstung

Der Struktur der CB-Klasse mangelt es an Schlagfestigkeit und sie ist anfällig für Fehlauslösungen: Aufgrund der leistungsschalterbasierten Baugruppe können Einschaltströme beim Starten von Motoren und plötzliche Netzschwankungen leicht Fehlauslösungen auslösen und die Stromversorgung kritischer Geräte unterbrechen.

Langsame Schaltgeschwindigkeit, ungeeignet für Präzisionsgeräte: Die Schaltzeiten der CB-Klasse liegen zwischen 1 und 2 Sekunden und überschreiten die Stromausfalltoleranz von medizinischen Präzisionsgeräten und Servern, was häufig zu Geräteneustarts und Datenverlusten führte.

Nichteinhaltung der Lastakzeptanzstandards der Klasse I: Die Vorschriften verbieten strikt die Verwendung von CB-Klasse-Schaltern für Lasten der Klasse I – einschließlich Feuerlöschpumpen, Aufzügen und zentraler Serverraumausrüstung –, was ein kritisches Compliance-Problem darstellt.

Hohes Risiko einer Parallelschaltung: Dem Verriegelungsmechanismus der Doppel-Leistungsschalter-Baugruppe mangelte es an Präzision; Durch langfristige mechanische Abnutzung bestand die Gefahr, dass die beiden Stromquellen versehentlich parallel geschaltet wurden.

Schlechte Stabilität bei hoher Belastung: Die Kontakte neigten beim Starten und Herunterfahren von Hochleistungslasten zu Überhitzung und Vibrationen, was die Kontinuität der Stromversorgung beeinträchtigte.

III. Ausrüstungskonfigurationsplan

In Übereinstimmung mit den Krankenhausstandards für „Klasse I“-Stromlasten und den Brandschutzanforderungen für kritische Lasten verwenden die zentralen Stromverteilerschränke integrierte Dual-Power-Automatik-Umschaltschalter (ATS) der PC-Klasse. Diese Einheiten zeichnen sich durch eine reine Lastschalterstruktur ohne Auslösemechanismen des Leistungsschalters aus und bieten eine hohe Stoßstromtoleranz, schnelle Schaltgeschwindigkeiten und eine präzise mechanische Verriegelung, was sie ideal für kritische, unterbrechungsfreie Lasten macht.

Spezifikationen der Hauptausrüstung

Modell: Integrierter Dual-Power-Automatik-Transferschalter (ATS) der PC-Klasse

Nennspannung: AC 380 V/220 V

Nennstrom: 160 A–250 A (geeignet für die Hauptstromversorgung von Krankenhäusern und Serverräume)

Strukturelle Merkmale: Integriertes Einheitendesign; keine unabhängigen Leistungsschalter; keine Überlastauslösemechanismen

Schaltgeschwindigkeit: Ultraschnelles Schalten (0,1–0,5 s); erfüllt die Anforderungen für den unterbrechungsfreien Betrieb von Präzisionsgeräten

Toleranz: Hält Stoßströmen beim Motorstart stand; Keine Auslösung oder Fehlbedienung bei kurzzeitigen Überlastungen

Verriegelungsmethode: Präzisionsintegrierte mechanisch-elektrische Verriegelung; verhindert vollständig die Parallelschaltung der beiden Stromquellen

Anwendbare Lasten: Krankenhauslasten der Klasse I, Feuerlöschpumpen, Aufzüge, Rechenzentren und kritische Geräte, die eine unterbrechungsfreie Stromversorgung benötigen

IV. Anwendungs-Highlights

Integrierte Struktur, eliminiert Fehlauslösungen: Das PC-Klasse-Design schließt Überlast-/Kurzschluss-Auslösefunktionen aus; Das Gerät übernimmt nur das Schalten und löst nicht unnötig aus, wodurch Stromausfälle, die durch Stoßströme in kritischen Geräten verursacht werden, effektiv gelöst werden.

Ultraschnelles Umschalten, wirklich unterbrechungsfrei: Das Umschalten im Millisekundenbereich sorgt für nahtlose Übergänge bei Netzflackern oder kurzzeitigen Spannungsabfällen und verhindert so Neustarts oder Datenverluste bei medizinischen und IT-Präzisionsgeräten.

Überlegene Überspannungstoleranz: Entwickelt, um Anlaufüberspannungen von Wasserpumpen, Aufzügen und großen Maschinen standzuhalten; Die Toleranz übertrifft die Standards der CB-Klasse bei weitem. Stabiler, kühler Betrieb unter Hochlastbedingungen.

Hochzuverlässige Verriegelung: Die präzise integrierte mechanische Verriegelungsstruktur minimiert den Verschleiß. sorgt für einen reibungslosen, störungsfreien Langzeitbetrieb ohne das Risiko einer parallelen Stromquellenverbindung.

Entspricht den obligatorischen Laststandards der Klasse I: Erfüllt strenge behördliche Anforderungen (Gebäudeelektrik und Brandschutzvorschriften), die die Verwendung von Dual-Power-Schaltern der PC-Klasse für kritische Lasten der Klasse I vorschreiben; gewährleistet eine 100-prozentige Erfolgsquote bei Inspektionen. V. Betriebsleistung nach der Umrüstung

Echte unterbrechungsfreie Stromversorgung für kritische Geräte: Bei medizinischen Geräten, Serverräumen und Brandschutzsystemen gab es bei mehreren Netzschwankungen, kurzzeitigen Stromausfällen und Generatorumschalttests keine Ausfallzeiten und keine Neustarts.

Vollständige Eliminierung von Fehlauslösungen: Einschaltströme und kurzzeitige Überlastungen lösen keine unbeabsichtigten Abschaltungen mehr aus; Die Stabilität der Stromversorgung hat 100 % erreicht.

Präzises Schalten ohne Jitter oder Überhitzung: Die Kontakte bleiben stabil und der Temperaturanstieg bleibt bei langfristigem Hochlastbetrieb innerhalb normaler Grenzen. Es treten keine mechanischen Blockierungen oder ungewöhnliche Geräusche auf.

Vollständige Einhaltung der Brandschutz- und medizinischen Abnahmenormen: Die konforme Konfiguration für Lasten der Klasse I und die zuverlässige Schaltlogik stellten den erfolgreichen Abschluss spezieller Abnahmeinspektionen sicher.

Extrem niedrige Wartungsausfallrate: Einfache Struktur, das Fehlen anfälliger Auslösekomponenten und die lange mechanische Lebensdauer führen zu minimalen langfristigen Wartungskosten.

VI. Fallzusammenfassung

Dual-Power-Transfer-Geräte der PC-Klasse sind speziell für Lasten der Klasse I, Feuerlöschpumpen, Aufzüge, Krankenhäuser, Rechenzentren und kritische Serverräume konzipiert. Zu den Hauptvorteilen gehören eine integrierte Struktur, kein Auslösemechanismus, eine hohe Überspannungsfestigkeit, schnelle Schaltgeschwindigkeiten und Immunität gegen Fehlbedienung. Während Geräte der CB-Klasse für Standardlasten der Klasse II verwendet werden, dienen Geräte der PC-Klasse kritischen Lasten der Klasse I, mit jeweils unterschiedlichen Rollen und strengen Regulierungsstandards. Geräte der PC-Klasse lösen grundsätzlich Probleme wie vorübergehende Stromausfälle, Fehlauslösungen und Geräteneustarts für kritische Lasten und dienen als Kernkomponente für die Gewährleistung einer hochwertigen Stromverteilung und einer sicheren, zuverlässigen Stromversorgung in Gebäuden.
