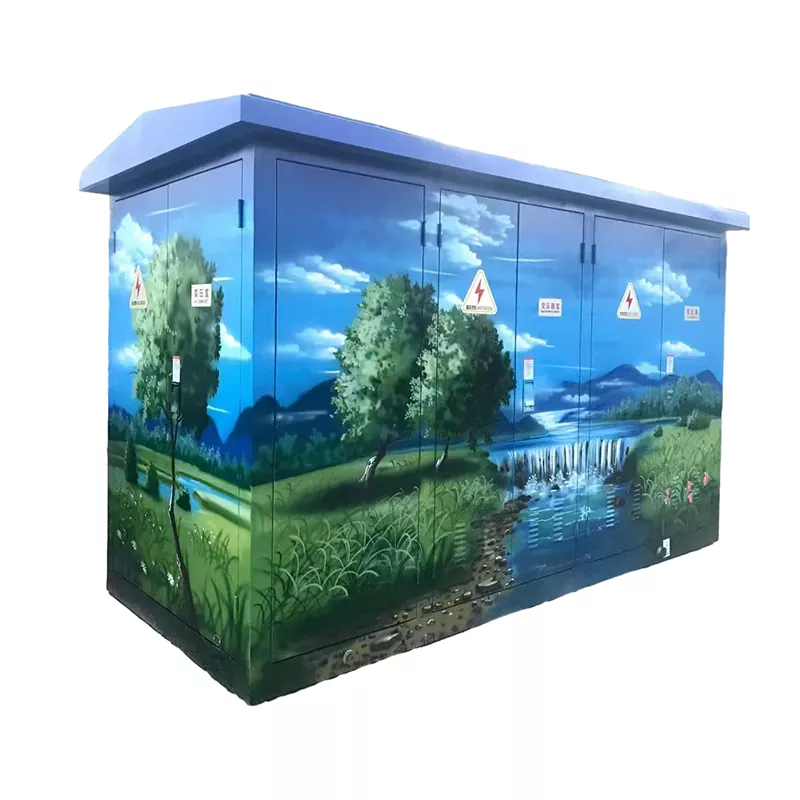

DFW-12 Kabelabzweigkasten

Der Kabelabzweigkasten DFW-12 von Junray Electrical ist eine kompakte, kostengünstige Lösung für die Aufteilung eines einzelnen 10-kV-Kabels in mehrere Abzweige, ohne dass eine Ring Main Unit (RMU) erforderlich ist. Es ist für die direkte Installation im Freien konzipiert und verfügt über ein vollständig abgedichtetes Gehäuse, Schutzarten IP33/IP54/IP67, eine Konstruktion aus Edelstahl 304 und eine Anti-Aging-Pulverbeschichtung, die Sonneneinstrahlung und Regen standhält. Es unterstützt 2 bis 6 Zweigstellen und ermöglicht eine schnelle Plug-and-Play-Installation ohne Spezialwerkzeuge – wodurch sowohl die Gerätekosten als auch die Baukosten gesenkt werden. Geeignet für städtische Kabelnetze, ländliche Verteilung, Photovoltaik-Verkabelung, Baustellen und Industrieparks.

Produktmerkmale

Kabelverzweigung: Entwickelt, um ein einzelnes 10-kV-Kabel in mehrere Zweige aufzuteilen, ermöglicht diese Lösung den Kabelabgriff, ohne dass eine separate Ring Main Unit (RMU) gebaut werden muss, wodurch sie perfekt für kabelbasierte Stromverteilungsnetzwerke geeignet ist.

Kompakte Stellfläche: Aufgrund seiner äußerst kompakten Größe und seines minimalen Platzbedarfs eignet sich der DFW-12-Kabelabzweigkasten ideal für die Installation an kleinen Standorten am Straßenrand oder im Freien. Durch die Vermeidung der Notwendigkeit eines großen Installationsstandorts werden die Kosten für den Grundstückserwerb erheblich gesenkt.

Kostengünstig: Diese Lösung bietet geringere Kosten als herkömmliche Ring-Haupteinheiten und ist äußerst wirtschaftlich für Kabelverzweigungsanwendungen. Anstatt die hohen Kosten für die Anschaffung einer RMU zu tragen, reicht eine Abzweigbox aus – und ermöglicht so erhebliche Kosteneinsparungen.

Bequeme Installation: Der Installationsprozess ermöglicht eine schnelle Bereitstellung und ist äußerst praktisch. Durch einfaches Anschließen der Kabel ist das Gerät sofort einsatzbereit. Dieses optimierte Setup erfordert nur minimalen Zeit- und Arbeitsaufwand und ist somit die ideale Wahl für Fast-Track-Projekte.

Technische Spezifikationen

Präzise handwerkliche Details

1. Kabelverbinder: Spezielle Kabelverbinder ermöglichen zuverlässige Verbindungen und Abzweigungen.

2. Schutz im Freien: Der IP54-Schutz gewährleistet Wasser- und Staubbeständigkeit und macht die DFW-12-Kabelabzweigdose für den Einsatz im Freien geeignet.

3. Anti-Aging-Beschichtung: Verfügt über eine spezielle Pulverbeschichtung für den Außenbereich, die alterungsbeständig ist und Sonneneinstrahlung und Regen ohne Beschädigung standhält.

4. Versiegeltes Gehäuse: Eine vollständig versiegelte Struktur bietet umfassenden Schutz vor Wasser und Staub und schützt die internen Verbindungen.

5. Normkonformes Design: Entwickelt, um Sicherheitsstandards zu erfüllen und gleichzeitig eine bequeme Wartung und Inspektion zu gewährleisten.

Anwendbare Szenarien

Der von Junray Electrical hergestellte DFW-12-Kabelabzweigkasten ist geeignet für:

Urbane Kabelnetze: Städtische Kabelnetze und Kabelverzweigung

Ländliche Kabelnetze: Ländliche Kabelnetze und Kabelverzweigung

Photovoltaik-Verkabelung: Verzweigung für PV-Kabelanlagen

Baustellenverkabelung: Abzweigung für Baustellenkabelsysteme

Industrieparkverkabelung: Verzweigung für Industrieparkkabelsysteme

Qualitätssicherung

Jede Einheit wird unter strikter Einhaltung der nationalen Standards für DFW-12-Kabelabzweigkästen hergestellt und einer strengen Abdichtungs- und Spannungsfestigkeitsprüfung unterzogen, um einen stabilen und sicheren Betrieb zu gewährleisten. Wir bieten anpassbare Verzweigungskonfigurationen, die es Ihnen ermöglichen, einen maßgeschneiderten Abzweigkasten zu bestellen, der genau auf Ihre spezifischen Kabelverzweigungsanforderungen zugeschnitten ist – und so eine perfekte Passform für Ihre Anwendungsanforderungen gewährleistet.

Industrieparkprojekt in Nairobi, Kenia

Projektübersicht

·Projektname: Kabelverteilungsprojekt für einen Industriepark in Nairobi

·Standort: Nairobi, Kenia

·Fertigstellungsdatum: November 2025

·Projektumfang: 12 Unternehmen innerhalb des Industrieparks; 24 Kabelabzweigkästen

Verwendete Produkte

·Modell: DFW-12 Hochspannungskabel-Abzweigkasten

·Menge: 24 Einheiten

·Konfiguration: 1-In-2-Out / 1-In-4-Out; Standardtyp; Edelstahl 304

·Zertifizierung: CE-zertifiziert

·Besondere Anforderungen: Installation im Freien; wartungsfrei; Geeignet für Afrikas Hochtemperaturumgebung

Lösung

Der Industriepark in Kenia benötigte ein Kabelverteilungssystem mit mehreren Anschlusspunkten. Angesichts der begrenzten Wartungsmöglichkeiten vor Ort bestand ein hoher Bedarf an Gerätezuverlässigkeit und geringem Wartungsaufwand. Wir haben die DFW-12-Exportlösung bereitgestellt:

1. Starke Anpassungsfähigkeit an die Umwelt

·Schutzart IP67 und vollständig versiegelte Struktur; Geeignet für die heißen und staubigen Bedingungen Afrikas

·Gehäuse aus Edelstahl 304 mit hervorragender Korrosionsbeständigkeit

·Großer Betriebstemperaturbereich (-40 °C bis +60 °C); stabiler Betrieb bei hohen Temperaturen

·Wartungsfreies Design, wodurch die Wartungskosten erheblich gesenkt werden

2. Einfache Installation

·Kompakt und leicht; bequem für Transport und Installation

·Steckbare Kabelanschlüsse ermöglichen eine schnelle und einfache Installation

·Keine Spezialwerkzeuge erforderlich; Die Installation kann von örtlichen Elektrikern durchgeführt werden

·Dadurch entfällt die Notwendigkeit eines speziellen Schaltraums, wodurch Baukosten eingespart werden

3. Hohe Kosteneffizienz

·Erschwingliche Preise; über 70 % günstiger als der Bau einer Schaltanlage

·CE-zertifiziert, garantiert Qualität

·Ausgereifte Technologie mit weit verbreiteter globaler Anwendung

·Komplette technische Dokumentation in englischer Sprache

Kundenfeedback

„Wir brauchten eine kostengünstige und zuverlässige Kabelverteilungslösung für unseren Industriepark in Nairobi. Die DFW-12-Kabelabzweigkästen von Junray waren perfekt – einfach zu installieren, kein Bau von Schalträumen erforderlich und völlig wartungsfrei. Sie laufen jetzt seit 4 Monaten, selbst bei heißem und staubigem Wetter, und alles funktioniert perfekt. Der Preis ist auch sehr wettbewerbsfähig. Tolles Preis-Leistungs-Verhältnis.“

—— Betriebsleiter, Kenya Industrial Park

Fallstudie zum Retrofit-Projekt

Bei diesem Projekt handelt es sich um die Umstellung von Freileitungen auf Erdkabel in einem älteren städtischen Wohngebiet. Das ursprüngliche 10-kV-System nutzte blanke Freileitungen; Die Verkabelung war unorganisiert, die Ausfallrate war hoch und das System war sehr anfällig für Störungen durch Bäume und Wetterbedingungen, sodass die Anforderungen für eine Kapazitätserweiterung und eine sichere Stromversorgung in der Region nicht erfüllt wurden. Bei der Sanierung werden alle Freileitungen durch Erdkabel ersetzt. An Lastknoten sind Hochspannungs-Abzweigschaltgeräte erforderlich, um die Kabelverzweigung, die Ringnetzwerkverbindung und die Fehlersegmentierung/-isolierung zu ermöglichen.

Das Projektgebiet umfasst mehrere Wohnhochhäuser, Gewerbeanlagen und öffentliche Beleuchtungsanlagen, die durch konzentrierte Lasten und strenge Anforderungen an die Zuverlässigkeit der Stromversorgung gekennzeichnet sind. Aufgrund der schmalen Straßen und der dichten Begrünung ist der Standort für große Schaltanlagen oder Innenräume für Hochspannungsschaltanlagen ungeeignet; Als Knotenverteilungsausrüstung wurden daher vollständig isolierte DFW-12-Kabelabzweigkästen für den Außenbereich ausgewählt.

Probleme vor der Nachrüstung

Die ursprünglichen Freileitungen hatten eine schlechte Isolierung, was sie bei Gewittern anfällig für Auslösungen und Kurzschlüsse machte, was zu einer hohen jährlichen Ausfallrate führte.

Die Abzweigverbindungen der Freileitungen lagen frei, was im Laufe der Zeit zu Oxidation und Überhitzung führte, was ein Sicherheitsrisiko darstellte.

Es gab keine Segmentierungs- oder Isolationsknoten; Eine Einzelstörung führte zu Stromausfällen auf dem gesamten Leitungsabschnitt und damit zu weitreichenden Betriebsunterbrechungen.

Die Erweiterung der Leitungskapazität war schwierig und machte es unmöglich, den wachsenden Lastanforderungen neuer Ladestationen, Aufzüge und Beleuchtungssysteme für Elektrofahrzeuge gerecht zu werden.

Freileitungen beeinträchtigten das städtische Erscheinungsbild und erfüllten nicht die Standards für städtische Untergrundverlegung und Landschaftsverbesserung.

Ausrüstungskonfigurationsplan

Basierend auf dem Knotenlayout und der Stromverteilungskapazität des Standorts wurden an mehreren Stellen entlang der Leitung DFW-12 10-kV-Außenkabelverzweiger installiert. Diese Einheiten verfügen über SF6-Lasttrennschalter, unterstützen Ringnetzwerkkonfigurationen und Fehlersegmentierung/-isolierung, haben einen Nennstrom von 630 A und sind vollständig isolierte, vollständig abgedichtete Geräte für den Außenbereich. Wichtige Spezifikationen:

Modell: DFW-12 Hochspannungskabel-Abzweigdose für den Außenbereich

Nennspannung: 12 kV (für 10 kV-Verteilungsnetze)

Nennstrom: 630A

Struktur: Vollständig isoliertes, vollständig geschlossenes, wartungsfreies Standgerät für den Außenbereich

Funktionsmerkmale: Ringnetzwerkverbindung, Kabelverzweigung, Fehlersegmentierung und -isolierung, Live-Line-Anzeige, Fehleranzeige

Schutzart: IP44 (geeignet für Außenumgebungen mit Regen, Schnee, Kondensation und Staub); Kabeleingang/-ausgang: Mehrkreisverzweigung zur Erfüllung lokaler Kabelschaltanforderungen

Installations- und Anwendungsszenarien

Das Gerät wird in verfügbaren Grünflächen entlang von Wohnstraßen installiert; Es sind keine speziellen Gehäuse oder umfangreichen Tiefbaufundamente erforderlich, was zu einer geringen Stellfläche und einer kurzen Bauzeit führt. Der DFW-12-Abzweigkasten segmentiert das Hauptkabel und leitet den Strom an einzelne Gebäudeverteilerräume und kastenförmige Umspannwerke weiter. Dadurch entsteht eine ringförmige Netzwerk-Stromversorgungsstruktur, die eine „Fehlersegmentierung ohne gegenseitige Beeinflussung“ ermöglicht.

Betriebsergebnisse nach der Umrüstung

Deutlich verbesserte Stromversorgungszuverlässigkeit: Eliminiert Oberleitungsstörungen; Während der Gewittersaison kommt es nicht zu Auslösungen. Leitungsfehlerraten sinken um über 95 %.

Kontrollierbarer Fehlerumfang: Durch die Nutzung der Segmentierungs- und Isolationsfähigkeiten des Abzweigkastens isoliert ein Einzelpunktfehler nur den betroffenen Abschnitt, während die Stromversorgung in anderen Bereichen aufrechterhalten wird, wodurch das Ausmaß von Ausfällen drastisch reduziert wird.

Sicherer und stabiler Betrieb: Die vollständig isolierte, versiegelte Struktur verhindert Probleme wie Oxidation, Überhitzung oder Leckagen an freiliegenden Anschlüssen; Es bietet Korrosions- und Kondensationsbeständigkeit im Außenbereich und gewährleistet so einen langfristigen, wartungsfreien Betrieb.

Flexible Kapazitätserweiterung: Das Mehrkreis-Abzweigdesign ermöglicht den direkten Anschluss neuer Lasten, Ladestationen für Elektrofahrzeuge oder zusätzlichen Strombedarfs am Abzweigkasten, sodass keine umfangreichen Aushubarbeiten oder Neuverkabelungen erforderlich sind.

Gepflegtes und ordentliches städtisches Erscheinungsbild: Alle Kabel werden unter der Erde verlegt, wodurch überladene Freileitungen entfallen und die Anforderungen für die Standardisierung und ästhetische Verbesserung städtischer Verteilungsnetze erfüllt werden.

Der Kabelverteilerkasten DFW-12 für den Außenbereich ist die bevorzugte Wahl für die Umstellung städtischer 10-kV-Verteilungsnetze auf Erdverkabelung, die Modernisierung älterer Wohngebiete und die Verwaltung der Lastverteilung über Bezirke hinweg. Im Vergleich zu herkömmlichen Schaltstationen und Hochspannungsschaltanlagen zeichnet sich diese Lösung durch eine kompakte Stellfläche, geringere Kosten, eine schnelle Installation und ein wartungsfreies Design aus und bietet gleichzeitig robuste Ringnetzwerkfunktionen. Es eignet sich ideal für beengte städtische Räume, Wohngebiete, Gewerbegebiete und Industrieparks, da es die Zuverlässigkeit der Stromverteilung effektiv erhöht und Betrieb und Wartung vereinfacht.
