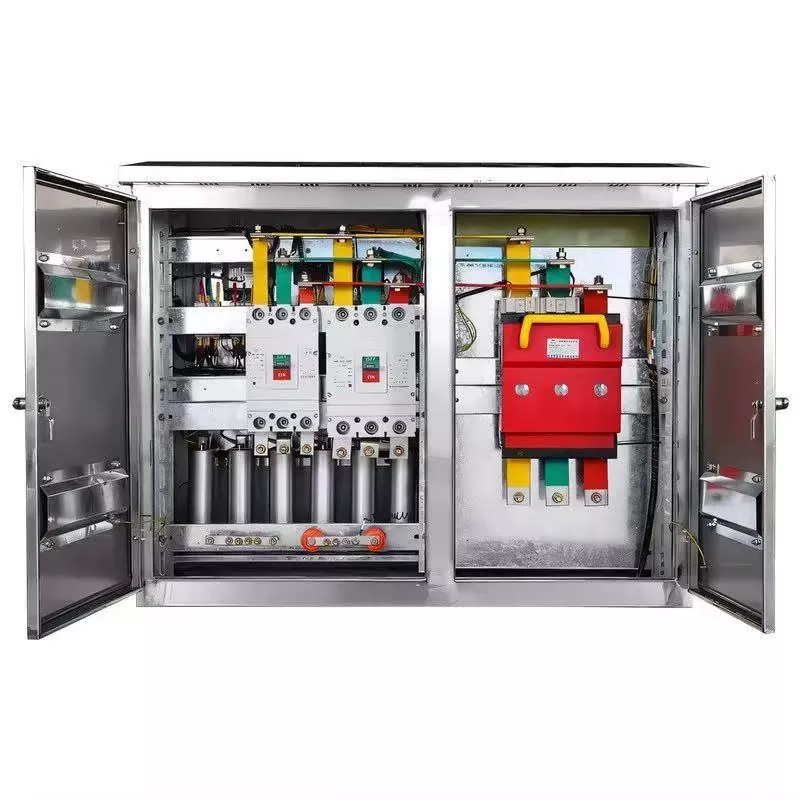

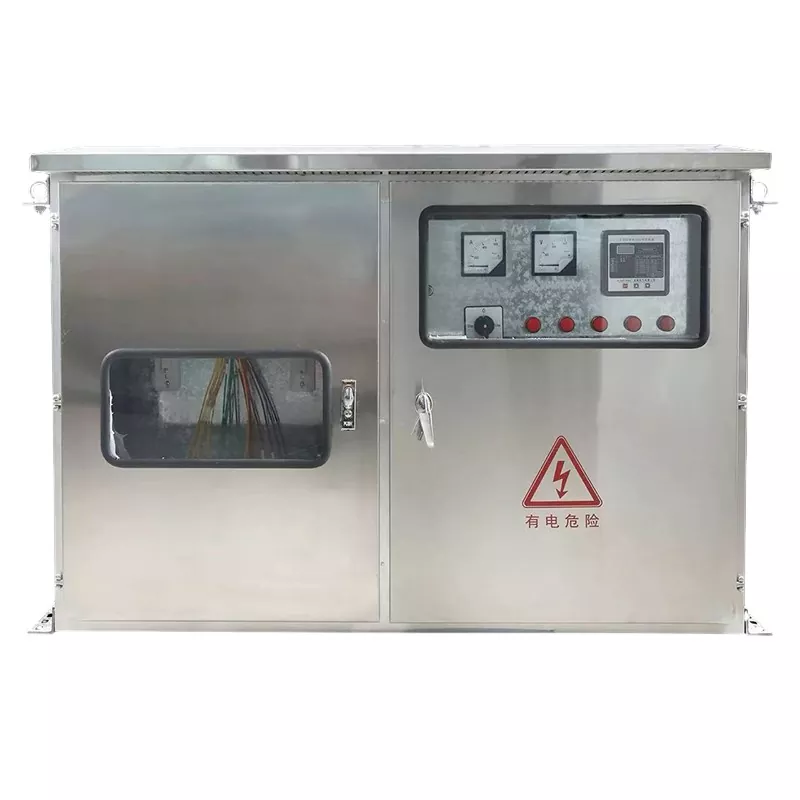

JP-Verteilerschrank

Der JP-Verteilerschrank ist ein umfassendes Verteilergerät, das speziell für Niederspannungs-Stromverteilungsszenarien im Freien entwickelt wurde. Seine Kernpositionierung besteht darin, ein ideales Produkt für die Sanierung städtischer und ländlicher Stromnetze zu sein, und es eignet sich auch für verschiedene Anforderungen an die Niederspannungsstromverteilung im Freien. Dieses Gerät integriert mehrere Funktionen wie Messung, Ausgangsleitungen und Blindleistungskompensation und verfügt über umfassende Schutzfunktionen, einschließlich Kurzschluss-, Überlast-, Überspannungs- und Leckageschutz. Es ist kompakt, ästhetisch ansprechend im Aussehen und wirtschaftlich praktisch. Es kann direkt auf den Masten von Masttransformatoren für den Außenbereich installiert werden, ohne dass aufwändige Installationsfundamente erforderlich sind. Als für den Außenbereich spezifisches Verteilergerät besteht sein Gehäusekörper aus verdickten kaltgewalzten Stahlplatten oder Edelstahl, ist mit für den Außenbereich spezifischen regenfesten Strukturen ausgestattet und seine Oberfläche ist mit elektrostatischem Hochtemperaturspritzen behandelt. Es verfügt über hervorragende Anti-Aging-, Korrosionsbeständigkeits-, Sonnenschutz- und Regenschutzeigenschaften und kann lange Zeit stabil im Freien betrieben werden. Es ist kompatibel mit AC 50 Hz und Nennspannungen von 380 V/220 V Niederspannungs-Stromverteilungssystemen. Einfache Installation und Wartung machen es zu einer zuverlässigen Wahl für die Stromverteilung im Freien.

Technische Spezifikationen

Wie sieht es mit der Außenschutzfähigkeit aus?

Der JP-Verteilerschrank verfügt über eine Doppelkonstruktion aus professionellen Regenschutzhüllen und Dichtungsgummistreifen, kombiniert mit einem umfassenden Dichtungsprozess, um ein dreifaches Schutzsystem zu bilden. Die Schutzstufe kann IP54 erreichen, wodurch Staub, Wasser und Sonnenlicht wirksam verhindert werden können. Es isoliert Wind und Regen im Freien sowie das Eindringen von Staub vollständig und eignet sich für raue Umgebungen im Freien und im Freien. Selbst bei längerer Sonneneinstrahlung und Regen kann ein stabiler Betrieb aufrechterhalten werden, ohne dass durch Umweltfaktoren verursachte Schäden an der Ausrüstung befürchtet werden müssen.

Ist die Funktionskonfiguration abgeschlossen?

Es durchbricht die Einschränkungen der Einzelfunktion herkömmlicher Verteilungsgeräte und integriert Funktionen wie Verteilungssteuerung, Leistungsmessung, Blindleistungskompensation und Leckageschutz. Es kann flexibel verschiedene elektrische Komponenten wie Leistungsschalter, Stromzähler, Kondensatorkompensation, Transformatoren, Leckageschutz usw. zusammenbauen, ohne dass eine zusätzliche Anpassung anderer Geräte erforderlich ist. Es kann den gesamten Prozessverteilungsbedarf ländlicher Verteilungsgebiete, Parks usw. in einem Schritt erfüllen, die Verteilungsverbindung vereinfachen und die Beschaffungs- und Bereitstellungskosten senken.

Entspricht der Prozess den Standards?

Bei der Entwicklung und Produktion halten wir uns strikt an die nationalen Stromsicherheitsvorschriften. Wir verwenden nationale Standardprozesse, um ein komplettes Erdungssystem und eine Fünf-Präventions-Verriegelungsschutzvorrichtung zu bauen, auszurüsten und mit einem robusten diebstahlsicheren Türschloss zu kombinieren. Der JP-Verteilerschrank verfügt über ein vollständiges Rundschliffverfahren ohne Grate. Es ist sicherer in der Anwendung und entspricht vollständig den Akzeptanznormen der Energietechnik. Es kann direkt in verschiedenen formellen Stromverteilungsprojekten wie kommunalen, ländlichen Stromnetzen und Parks eingesetzt werden, ohne dass zusätzliche Modifikationen erforderlich sind.

Wie langlebig ist es für den Außenbereich?

Wählen Sie das für den Außenbereich spezifische elektrostatische Hochtemperatur-Pulverbeschichtungsverfahren in Kombination mit verdickten kaltgewalzten Stahlplatten oder Edelstahlschränken. Es verfügt über eine hervorragende Anti-Aging-Wirkung. Selbst wenn es längere Zeit der Sonne und dem Regen im Freien ausgesetzt ist, kommt es nicht so leicht zu Alterungs-, Rost- oder Farbablösungsproblemen. Es ist äußerst langlebig und widerstandsfähig, was die Häufigkeit und Kosten künftiger Wartungsarbeiten deutlich reduziert, die Lebensdauer der Geräte verlängert und die Anforderungen für einen langfristigen Außeneinsatz erfüllt.

Gibt es einen Blitzschutz für den Außenbereich?

Um das Problem zu lösen, dass die Stromverteilung im Freien anfällig für Blitzeinschläge ist, integriert JP Distribution Cabinet speziell Blitzschutzmodule, die Blitzeinschlägen wirksam widerstehen und Schäden an Geräten und Leitungen durch Blitzeinschläge verhindern können. Es eignet sich perfekt für Stromverteilungsszenarien im Freien in ländlichen Gebieten und anderen Stromverteilungsumgebungen im Freien, indem es die Blitzgefahr bei der Stromverteilung im Freien vollständig eliminiert und den sicheren und stabilen Betrieb des Stromverteilungssystems gewährleistet.

Kann es die Anforderungen verschiedener Projekte erfüllen?

Es unterstützt die Anpassung basierend auf der Kapazität jedes Transformatorbereichs. Je nach den tatsächlichen Anforderungen verschiedener Projekte bietet es nicht standardmäßige Größen-, Lochöffnungs- und Schemaanpassungsdienste und passt sich flexibel an die Stromverteilungsanforderungen ländlicher Transformatorgebiete, Outdoor-Gemeinschaften, Industrieparks und anderer unterschiedlicher Szenarien an. Unabhängig vom Projektumfang oder unterschiedlichen Anforderungen kann es die Anpassungsfähigkeit des Projekts genau anpassen und verbessern.

Welche Szenarien sind damit kompatibel?

Der JP-Verteilerschrank mit seiner hervorragenden Außenschutzleistung und flexiblen Anpassungsfähigkeit wird häufig in verschiedenen Niederspannungsverteilungsszenarien im Freien eingesetzt: ländliche Verteilungsgebiete, umfassende Niederspannungsverteilung im Freien in Dörfern und Städten und trägt zur Modernisierung des ländlichen Stromnetzes bei; Außenverteilung in Wohngebieten und Eigentumsverteilungsräumen, Gewährleistung der Sicherheit der Außenverteilung in Wohngebieten; Außenverteilung in Industrieparks und Fabrikgeländen zur Bereitstellung einer stabilen Stromversorgung für die Industrieproduktion; Außenverteilung für kommunale Straßenbeleuchtung, Ladesäulen und Wasserpumpstationen, um den Anforderungen der Kommunaltechnik gerecht zu werden; Temporäre Baustromversorgung für Infrastrukturprojekte, Photovoltaik-Netzanbindung und Renovierungsprojekte für Verteilerbereiche, die sowohl temporäre als auch langfristige Stromverteilungsanforderungen erfüllt, Verteilungsszenarien im Freien umfassend abdeckt und zum Kernstandard für die Niederspannungsverteilung im Freien wird.

Überblick über Retrofit-Projekte

I. Projektprofil

Dieses Projekt umfasst die Modernisierung des ländlichen Stromnetzes und die damit verbundene Nachrüstung für die dezentrale Photovoltaik (PV)-Integration; Es ist als standardisiertes State Grid-Projekt zur Erneuerung ländlicher Netze klassifiziert. Das Gebiet versorgt eine Ansammlung ländlicher Haushalte. Die vorhandene Verteilungsausrüstung war veraltet, die Anordnung der Niederspannungseinspeisungen war unorganisiert und es mangelte an einer zentralen Blindleistungskompensation und einem umfassenden Erdschlussschutz. Darüber hinaus verursachte die Hinzufügung zahlreicher dezentraler PV-Systeme auf Dächern erhebliche Spannungsschwankungen, niedrige Leistungsfaktoren und starke Leitungsverluste, was zu chronischen Problemen wie instabiler Spannung an den Leitungsenden und Strafen für mangelhafte Leistung des Leistungsfaktors führte.

Um die Niederspannungsverteilung zu standardisieren, eine zentrale Blindleistungskompensation zu implementieren, den Erdschlussschutz zu verbessern und den Anforderungen an den PV-Netzanschluss gerecht zu werden, werden auf der Niederspannungsseite jedes Verteilungstransformators standardisierte integrierte Verteilerschränke für den Außenbereich (JP-Schränke) installiert. Diese Schränke integrieren Messung, Stromverteilung, Schutz, Blindleistungskompensation und PV-Anschlussklemmen und ermöglichen so einen standardisierten, intelligenten und verlustarmen Betrieb des Verteilerbereichs.

II. Probleme vor der Nachrüstung

Niedriger Leistungsfaktor: Ländliche Verbraucher bestehen hauptsächlich aus induktiven Geräten wie Wasserpumpen, Ventilatoren und Haushaltsgeräten. Ohne zentrale Kompensation blieb der Leistungsfaktor dauerhaft unter 0,85, was zu finanziellen Strafen führte.

Hohe Leitungsverluste und instabile Spannung: Niederspannungseinspeisungen verfügten über keinen Abschnittsschutz und eine unorganisierte Verkabelung, was zu erheblichen Spannungsabfällen führte. Die Spannungswerte waren außerhalb der Nachtstunden außerhalb der Spitzenzeiten zu hoch und während der Spitzenverbrauchszeiten zu niedrig.

Fehlender Sicherheitsschutz: Dem ursprünglichen Aufbau fehlte ein einheitlicher Schutz gegen Erdschluss, Überlastungen und Kurzschlüsse; Gefährliche Verkabelungspraktiken – wie unbefugte Anschlüsse und Leckagen in Haushaltsleitungen – bergen die Gefahr von Stromschlägen und Bränden.

Erhebliche Spannungsschwankungen aufgrund der PV-Netzanbindung: Bei PV-Dachanlagen, die selbst erzeugten Strom nutzen und überschüssigen Strom in das Netz zurückspeisen, verursachte der umgekehrte Stromfluss Spannungsdrift und übermäßige Schwankungen, was die Sicherheit der elektrischen Geräte der Bewohner gefährdete.

Nicht standardisierte Ausrüstung und schwierige Betriebs- und Wartungsarbeiten: Im veralteten Vertriebsbereich fehlte es an standardisierter integrierter Ausrüstung; Die Komponenten waren verstreut, die Fehlerbehebung war langsam und eine Fernüberwachung der Daten war unmöglich. III. Ausrüstungskonfigurationsplan

In Übereinstimmung mit den State Grid-Standards für den Aufbau ländlicher Stromnetze und den Betriebsbedingungen von PV-integrierten Verteilungsgebieten ist jede Verteilungszone einheitlich mit einem integrierten Niederspannungs-Außenverteilerschrank vom Typ JP ausgestattet. Diese Einheit integriert den Eingangsschalter, mehrere Ausgangskreise, eine intelligente Blindleistungskompensation, Messung und Datenerfassung, einen Erdschlussschutz und ein intelligentes Verteilerterminal, das sich entweder für die Mast- oder Bodenmontage eignet.

Spezifikationen der Hauptausrüstung

Modell: Integrierter JP Outdoor-Verteilerschrank (Rural Grid Standard)

Anwendbare Kapazität: 100-kVA-/200-kVA-Verteilungszonen

Nennspannung: 0,4 kV Dreiphasen-Vierleitersystem

Schrankstruktur: Regen- und staubdichtes Design für den Außenbereich; hochfeste Stahlplatte mit elektrostatischer Pulverbeschichtung; vollständig geschlossene Diebstahlschutzstruktur

Integrierte Funktionen: Schutz der Haupteingangsleitung, mehrere Abzweigstromkreise, intelligente dynamische Blindleistungskompensation, Energiemessung, Ferndatenerfassung, Erdschlussschutz

Kompensationsmethode: Intelligentes, steuerungsbasiertes dynamisches Schalten; Automatische Anpassung der Blindleistungskapazität basierend auf Last und PV-Leistung

Schutzart: IP54 (regensicher, staubdicht, kondenswassergeschützt, manipulationssicher); Geeignet für exponierte Außenumgebungen

Installationsmethode: Mastmontage (auf Transformatormast) oder Bodenmontage; bequeme Installation und standardisiertes Layout

IV. Konstruktions- und Anwendungs-Highlights

Integriertes Design und Standardisierung: Konsolidiert Stromverteilungs-, Kompensations-, Mess-, Schutz- und Überwachungsfunktionen in einer einzigen Einheit; Behebt Probleme mit verstreuter Ausrüstung und unordentlicher Verkabelung; entspricht vollständig den State Grid-Standards für den Bau von Verteilerzonen.

Dynamische Blindleistungskompensation für PV-Zonen: Schaltet Kondensatoren automatisch auf der Grundlage von Lastschwankungen um (z. B. hoher PV-Ausgang am Tag und fehlender Ausgang in der Nacht), um Probleme wie Überspannung durch den PV-Netzanschluss und Instabilität des Leistungsfaktors zu beheben.

Mehrere Sicherheitsfunktionen: Ausgestattet mit Kurzschluss-, Überlast-, Erdschluss- und Phasenausfallschutz; isoliert Fehler in einzelnen Stromkreisen, um großflächige Stromausfälle und elektrische Brandgefahren zu verhindern.

Hohe Haltbarkeit im Freien: Vollständig geschlossene, regen- und staubdichte Struktur; widersteht rauen ländlichen Umgebungen, die durch direkte Sonneneinstrahlung, Regen und erhebliche Temperaturschwankungen gekennzeichnet sind; unterstützt einen langfristigen, wartungsfreien Betrieb. Intelligenter Fernbetrieb und -wartung (O&M): Integriert intelligente Verteilertransformator-Bereichsterminals, um eine Fernüberwachung von Spannungs-, Strom-, Leistungsfaktor- und Energieverbrauchsdaten zu ermöglichen und so eine frühzeitige Fehlerwarnung und ein verfeinertes O&M-Management zu ermöglichen.

V. Betriebsergebnisse nach der Umrüstung

Vollständige Eliminierung von Leistungsfaktor-Einbußen: Der Leistungsfaktor des Verteilungsbereichs wird stabil auf über 0,95 verbessert, wodurch die Bewertungsstandards des State Grid vollständig erfüllt werden und alle Leistungsfaktor-bezogenen Einbußen eliminiert werden.

Erhebliche Verlustreduzierung und Energieeinsparungen: Niederspannungsleitungsverluste werden drastisch reduziert, wodurch die Leitungsverluste im Verteilerbereich innerhalb der Standardgrenzen bleiben und jährlich eine erhebliche Menge Strom eingespart wird.

Stabile Spannungsqualität, die den Standards entspricht: Unterdrückt effektiv Spannungsschwankungen, die durch netzgekoppelte PV-Systeme verursacht werden, und gleicht Spitzen-/Nebenspannungsniveaus aus, wodurch Probleme mit instabiler Wohnspannung und der Unfähigkeit, Elektrogeräte ordnungsgemäß zu betreiben, gründlich gelöst werden.

Erheblich verbesserte elektrische Sicherheit: Verfügt über einen unabhängigen Abzweigschutz und eine präzise Auslösung bei Erdschluss- und Kurzschlussfehlern, wodurch Stromschläge und Brände im Verteilerbereich wirksam verhindert werden.

Intelligentes und standardisiertes O&M: Ermöglicht die Fernüberwachung und -steuerung von Daten, eine schnelle und genaue Fehlerlokalisierung sowie eine erhebliche Reduzierung des O&M-Arbeitsaufwands und stellt sicher, dass der Vertriebsbereich die standardisierten Abnahmeinspektionen beim ersten Versuch besteht.

VI. Fallzusammenfassung

Der integrierte Verteilerschrank von JP ist ein vom State Grid standardisiertes Kerngerät für ländliche Stromnetze, Verteilungsgebiete im Freien, dezentrale PV-Integration und die Nachrüstung alternder Verteilungsgebiete. Durch die Integration von Stromverteilung, Blindleistungskompensation, Messung, Schutz und intelligenter Überwachung bietet es einzigartige Vorteile wie niedrige Kosten, schnelle Installation, hohe Schutzarten und wartungsfreien Betrieb. Es ist die bevorzugte Endverteilungsausrüstung für den standardisierten Aufbau von Niederspannungsverteilungsbereichen, Verlustreduzierung, Effizienzsteigerung und Sicherheitsverbesserung.
