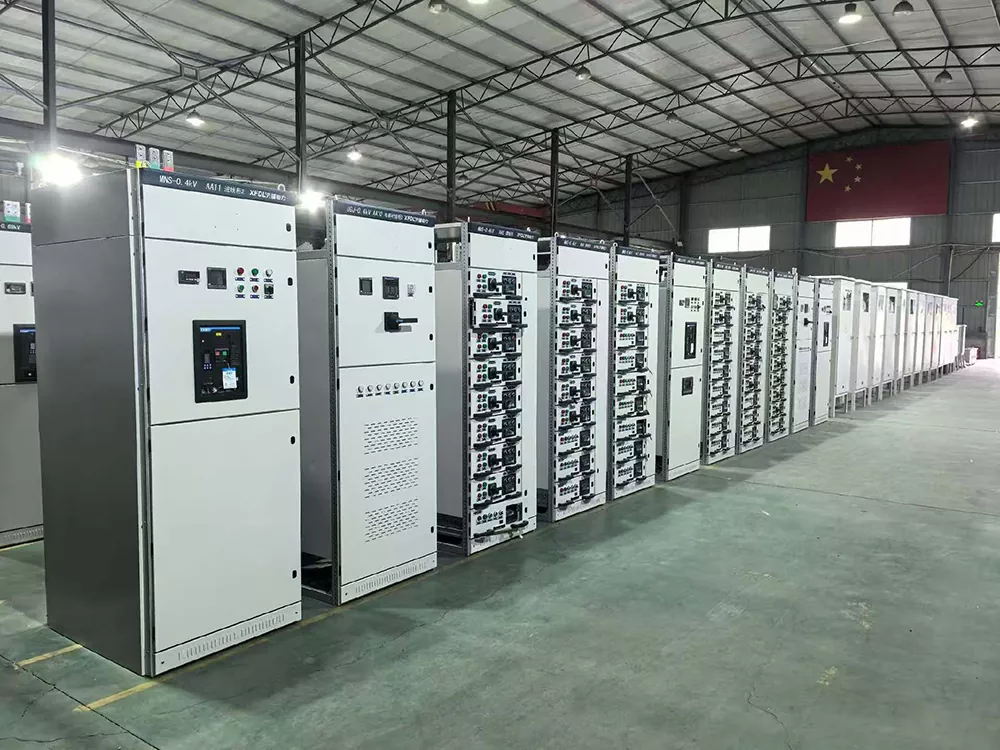

Ausziehbarer Verteilerschrank MNS

Der MNS-Auszugsverteilerschrank ist eine hochwertige Niederspannungs-Auszugsschaltanlage, die auf der Grundlage hervorragender Niederspannungs-Schaltschränke im Inland umfassend verbessert und entwickelt wurde. Es handelt sich auch um die aktuelle Niederspannungs-Komplettverteilungsausrüstung der Spitzenklasse in China. Im Vergleich zu herkömmlichen ausziehbaren Schaltschränken verfügt dieses Produkt über 1/4 modulare Miniatur-Schubladeneinheiten, die ein kleineres Volumen als GCS-Schubladen haben und mehr Einheiten aufnehmen können. Der Schutzgrad erreicht IP54. Seine Kernpositionierung besteht darin, die extrem hohen Anforderungen an die Zuverlässigkeit und Sicherheit der Stromverteilung in High-End-Szenarien zu erfüllen. Selbst in Szenarien wie Kernkraftwerken und Halbleiterfabriken, in denen keine Fehler zulässig sind, kann es einwandfrei funktionieren. Es ist eine notwendige Ausrüstung für Stromverteilungsszenarien auf höchstem Niveau und eignet sich für verschiedene industrielle und zivile Szenarien mit strengen Anforderungen an die Sicherheit und Stabilität der Stromverteilung.

Technische Spezifikationen

Was sind die Produktvorteile?

Mikroschubladen-Design, mehr Schaltkreise und mehr Platzersparnis: Der ausziehbare Verteilerschrank MNS nutzt 1/4 modulare Mikroschubladeneinheiten. Ein einzelner Schrank kann bis zu 36 unabhängige kleine Stromkreise aufnehmen, was doppelt so viele Stromkreise wie herkömmliche GCS-Schränke darstellt. Ohne die Fläche des Verteilerraums zu erweitern, kann es die anspruchsvollen Verteilungsanforderungen für mehrere Stromkreise und geringe Lasten erfüllen, wodurch deutlich Platz eingespart und die Kosten des Standorts gesenkt werden.

Ultrahoher IP54-Schutz, geeignet für komplexe Umgebungen: Der Schutzgrad erreicht IP54 und liegt weit über dem IP30-Level gewöhnlicher ausziehbarer Schaltschränke. Die vollständig versiegelte Struktur in Kombination mit dem präzisen Dichtungsdesign kann das Eindringen von Staub und Feuchtigkeit wirksam verhindern. Selbst in einer komplexen Umgebung mit hoher Luftfeuchtigkeit und hohem Staubgehalt kann es den stabilen Betrieb interner Komponenten gewährleisten und durch Umweltfaktoren verursachte Geräteausfälle vermeiden.

Dual-Interlock-Design, ultimative Sicherheit und Anti-Fehlbedienung: Ausgestattet mit mechanischer Verriegelung und elektrischem Verriegelungs-Doppelschutz können Fehlbedienungen wie das Ziehen der Schublade beim Tragen einer Last oder das versehentliche Berühren stromführender Teile vollständig verhindert werden. Es gewährleistet nicht nur die persönliche Sicherheit der Bediener, sondern vermeidet auch Stromausfälle und Geräteausfälle aufgrund von Fehlbedienungen. Es baut eine umfassende Verteidigungslinie für die Verteilungssicherheit auf und entspricht den Sicherheitsstandards von High-End-Szenarien.

Wartung im ausgeschalteten Zustand ohne Stromausfall: Jede Schubladeneinheit ist unabhängig konzipiert. Wenn ein bestimmter Stromkreis ausfällt, muss zur Wartung nur die entsprechende Schublade herausgezogen werden, andere Stromkreise sind nicht betroffen. Es besteht keine Notwendigkeit, das gesamte Verteilungssystem anzuhalten, es passt sich perfekt an jene High-End-Szenarien an, die keinen Stromausfall für eine Sekunde tolerieren, sorgt für eine kontinuierliche und stabile Produktion und einen kontinuierlichen und stabilen Betrieb und reduziert Ausfallzeitverluste.

Fortschrittliche Handwerkskunst und Details, stabiler Betrieb bei großem Strom: Eingebaute, große Sammelschienen aus dickem Kupfer mit hoher Stromkapazität und ausreichendem Isolationsschutz können an große Strombetriebe im Bereich von 630 A bis 6300 A angepasst werden. Der Temperaturanstieg ist gering und die Stabilität hoch. In Kombination mit Details wie vollständigem Dichtungsschutz und doppelter Verriegelung gewährleistet es einen langfristig stabilen Betrieb der Ausrüstung ohne häufige Wartung.

Welche Anwendungsszenarien gibt es?

Mit seiner extrem hohen Zuverlässigkeit, Sicherheit und Anpassungsfähigkeit wird der MNS-Einschubverteilerschrank häufig in verschiedenen High-End-Szenarien eingesetzt, die strenge Anforderungen an die Stromverteilung stellen und keine Ausfälle tolerieren können. Es ist zur Standardausrüstung für die zentrale Stromverteilung in verschiedenen Branchen geworden. In den Kernenergieunterstützungsszenarien wird es an die Niederspannungsstromverteilung von Kernkraftwerken angepasst, um die Anforderungen an höchste Zuverlässigkeit zu erfüllen und den stabilen Betrieb des Kernenergiesystems sicherzustellen; In den Top-Level-Rechenzentrumsszenarien wird es an supergroße IDC-Rechenzentren angepasst, was eine unterbrechungsfreie Wartung ohne Stromausfälle ermöglicht und größere Verluste durch Stromausfälle vermeidet. In den Krankenhausszenarien wird es an die Kernstromverteilung der Operationssäle und Intensivstationen von Tertiärkrankenhäusern angepasst, um den kontinuierlichen Betrieb medizinischer Geräte zu gewährleisten und die Sicherheit des Patientenlebens zu gewährleisten. In den Halbleiterfabrik-Szenarien wird es an die Energieverteilung von Halbleiter- und Chipfabriken angepasst, erfüllt die extrem hohen Anforderungen an Zuverlässigkeit und Stabilität und vermeidet fehlerbedingte Produktionsunterbrechungen; In den Schienenverkehrsszenarien wird es an die zentrale Niederspannungsstromverteilung von U-Bahnen und Hochgeschwindigkeitszügen angepasst, wodurch keine Stromausfälle auftreten und ein reibungsloser Transport gewährleistet wird.

Warum uns wählen?

Junray Electrical hat als professioneller Hersteller, Lieferant und Fabrik in China eingehende Untersuchungen zur Entwicklung und Produktion von MNS-Einschubverteilerschränken durchgeführt. Es folgt strikt den Industriestandards und jedes Gerät wird strengen Tests unterzogen, um die Qualität sicherzustellen und eine reibungslose Akzeptanz in verschiedenen High-End-Szenarien zu ermöglichen. Bei diesem Produkt handelt es sich um eine verbesserte Version, die auf gewöhnlichen Schaltschränken basiert und Kernvorteile wie 1/4 modulare Mikroschubladen und IP54-Schutz integriert, wodurch die Probleme bei der Verteilung in High-End-Szenarien effektiv angegangen werden. Es ist anpassungsfähiger und langlebiger als vergleichbare Produkte. Wir bieten umfassende Auswahlberatung vor dem Verkauf und Wartungsdienste nach dem Verkauf. Wir können die Anzahl der Schubladeneinheiten entsprechend den Kundenbedürfnissen anpassen und so den individuellen Anforderungen verschiedener Szenarien gerecht werden.

Projektübersicht

Dieses Projekt umfasst die Modernisierung des Stromverteilungssystems für eine intelligente Produktionswerkstatt für neue Energiebatterien – eine Anlage, die als High-End-Präzisionsfertigungsstandort mit Lastanforderungen der „Klasse I“ klassifiziert ist. Die Werkstatt beherbergt eine große Auswahl an hochpräzisen Geräten – darunter Systeme zum Roboterschweißen, Beschichten, Wickeln, Formen und Prüfen –, die sich durch eine hohe Lastdichte, häufige Start-Stopp-Zyklen und erhebliche elektromagnetische Störungen (EMI) auszeichnen. Daher erfordert die Anlage eine außergewöhnliche Kontinuität der Stromversorgung und eine hohe Stromqualität.

Die ursprünglichen festen GGD-Schränke litten unter einer begrenzten Schaltkreiskapazität, einem großen Platzbedarf, einem fehlenden Isolationsschutz und einer schlechten Störfestigkeit. Diese Probleme führten häufig zu kaskadierenden Kurzschlussausfällen, ausgedehnten Stromausfällen während der Wartung und Geräteabschaltungen aufgrund von elektromagnetischen Störungen. Die Modernisierung umfasste den Austausch des MCC (Motor Control Center), der Stromeinspeisung und der Prozessautomatisierungsverteilungssysteme der gesamten Anlage durch modulare Niederspannungs-Ausfahrschaltanlagen von MNS, wodurch eine hochdichte, hochsichere und intelligente Stromverteilung erreicht wurde.

Probleme vor dem Upgrade

Geringe Raumausnutzung: Herkömmliche Schrankstrukturen waren sperrig und boten nur eine begrenzte Schaltkreiskapazität, so dass kein Raum für Erweiterungen für neue Werkstattausrüstung blieb.

Hohes Risiko der Fehlerausbreitung: Mangels strikter modularer Isolierung konnte sich ein Kurzschluss oder Lichtbogen in einem einzelnen Stromkreis leicht ausbreiten und zu einem vollständigen Stromausfall im gesamten Abschnitt führen.

Schlechte Störfestigkeit: Präzisions-Industriesteuerungsgeräte waren anfällig für Oberschwingungen und elektromagnetische Störungen, was zu häufigen Datenabweichungen und Abschaltungen von Robotersystemen oder Fehlermeldungen führte.

Ineffiziente Wartung: Fehler in fest installierten Schränken erforderten das Abschalten der gesamten Linie und das Öffnen des Schranks für Reparaturen, was den Durchsatz der Produktionslinie erheblich beeinträchtigte.

Unzureichende Schutzart: Aufgrund der hohen Staubbelastung und der dichten Geräteanordnung in der Werkstatt waren Standardschränke anfällig für Staubansammlung, Kriechstrombildung/Lichtbogenbildung und Überhitzung an den Verbindungspunkten.

Ausrüstungskonfigurationsplan

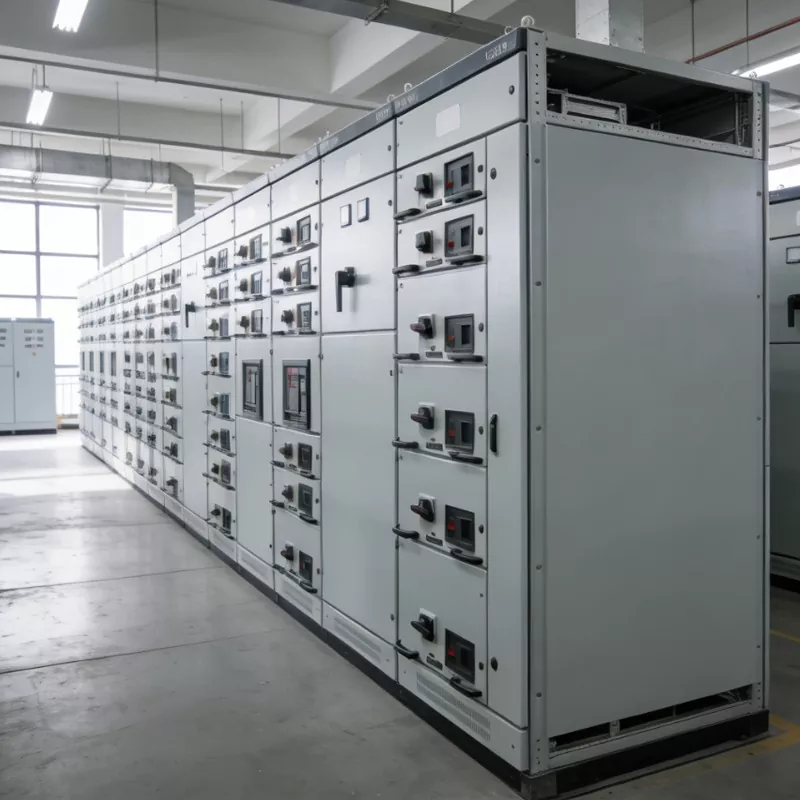

Um die mit der Präzisionsfertigung verbundenen Anforderungen an hohe Lastdichte, hohe EMV-Störfestigkeit und schnelle Wartung zu erfüllen, wurde der Niederspannungsverteilerraum mit der neuen Generation der modularen ausfahrbaren Schaltanlage MNS standardisiert. Diese Einheiten dienen als Kernschranktyp für die Werkstatt-MCC-Motorsteuerung, die Stromversorgung von Automatisierungsgeräten, die nachgeschaltete USV-Verteilung und die zentrale Steuerung von Beleuchtungs- und allgemeinen Stromversorgungssystemen. Spezifikationen der Hauptausrüstung

Schranktyp: Modulare ausfahrbare Niederspannungsschaltanlage MNS (modularer Aufbau nach internationalem Standard)

Nennspannung: 400 V; Nennisolationsspannung: 690 V

Strukturelle Merkmale: Modulare Einheiten, hochdichte Anordnung und strikte Trennung der Funktionszonen

Schubladenpositionen: Vier Positionen – verbunden, getestet, isoliert und herausgezogen – mit doppelter mechanischer und elektrischer Verriegelung

Störfestigkeit: EMV-Klasse A (Industriequalität); schirmt wirksam vor hochfrequenten Oberschwingungen und Störungen durch elektromagnetische Strahlung ab

Schutzart: IP40; staubdicht und resistent gegen Fremdkörper; Geeignet für saubere, präzise Werkstattumgebungen

Hauptvorteile: Erhöht die Schaltkreisdichte um 30 % im Vergleich zu Standardschränken gleicher Größe; Unterstützt Hot-Swapping für einen schnellen Geräteaustausch

Installations- und Anwendungs-Highlights

Modulares Design mit ultrahoher Dichte: Verwendet modulare Standardeinheiten, um den Schaltkreiseinsatz innerhalb begrenzten Raums zur Stromverteilung zu maximieren und Herausforderungen im Zusammenhang mit hoher Gerätedichte, zahlreichen Schaltkreisen und räumlichen Einschränkungen perfekt zu lösen.

EMI-Immunität in Industriequalität: Die Metallabschirmungsstruktur in Kombination mit der unabhängigen Geräteisolierung widersteht wirksam hochfrequenten Störungen durch Roboter und Antriebe mit variabler Frequenz und gewährleistet so einen stabilen Betrieb von Präzisionsgeräten.

Ausfallsichere Verriegelung: Schubladen können nicht herausgezogen werden, ohne zuvor den Stromkreis zu öffnen, und können nur geschlossen werden, wenn sie vollständig eingesetzt sind. Unfälle, die durch das Einsetzen/Herausziehen unter Last oder Bedienungsfehler verursacht werden, werden vollständig vermieden.

Keine Fehlerausbreitung: Jede Schublade verfügt über ein unabhängiges Isolierfach, das Einzelkreisfehler innerhalb des Geräts einschließt und Auswirkungen auf die Sammelschiene oder andere Geräte verhindert.

Hochflexible Kapazitätserweiterung: Standardisierte Module ermöglichen den direkten Austausch von Schubladeneinheiten bei zukünftigen Prozessaktualisierungen oder Geräteerweiterungen, sodass keine Schrankmodifikationen oder umfangreiche Bauarbeiten erforderlich sind.

Betriebsergebnisse nach der Sanierung

Deutlich verbesserte Leistungsstabilität: Das EMV-resistente Design eliminiert Ausfallzeiten, die durch elektromagnetische Störungen bei Präzisionsgeräten verursacht werden, was zu einer deutlichen Steigerung der Gesamteffizienz der Produktionslinie führt.

Beherrschbares Fehlerrisiko: Durch die unabhängige Geräteisolierung werden Kurzschluss- und Überlastungsfehler auf die jeweilige Schublade beschränkt, wodurch größere Stromausfälle verhindert werden.

Schnelle Notfallreparatur: Defekte Schubladen können direkt ausgetauscht werden; Die Reparaturzeit wird von Stunden auf unter 5 Minuten verkürzt, wodurch Verluste durch Produktionsausfälle drastisch reduziert werden.

Maximierte Raumnutzung: Durch die erhöhte Schaltkreisdichte bei gleicher Schaltschrankfläche entfällt die Notwendigkeit zusätzlicher Stromverteilungsräume, wodurch Baukosten eingespart werden. Keine Wärmeentwicklung im Langzeitbetrieb: Das modulare Steckdesign sorgt für eine stabile Kontaktleistung, eliminiert Risiken im Zusammenhang mit losen Verbindungen oder Oxidationserwärmung und sorgt für die Aufrechterhaltung normaler Betriebstemperaturen.

Fallzusammenfassung

Die Schubladenschaltanlage MNS ist ein High-End-Niederspannungsschrank, der sich durch seine Modularität, hohe Dichte, hervorragende Störfestigkeit und hohe Sicherheit auszeichnet. Im Vergleich zu den GCK- und GGD-Modellen eignet es sich besser für anspruchsvolle Anwendungen wie Präzisionsfertigung, neue Energie, Schienenverkehr, Rechenzentren und hochwertige Industrieanlagen. Dank seines kompakten modularen Aufbaus, der EMV-Störfestigkeit in Industriequalität, der strengen Isolierung und des Schutzes sowie der einfachen und schnellen Wartung ist es zur bevorzugten Wahl für MCC-Stromverteilungssysteme in modernen intelligenten Fabriken geworden.

FAQ

F: Kann eine Wartung ohne Ausschalten erreicht werden?

A: Ja, jede Schubladeneinheit ist unabhängig gestaltet. Fällt ein bestimmter Stromkreis aus, muss zur Wartung nur die entsprechende Schublade herausgezogen werden, während die anderen Stromkreise normal weiterarbeiten. Es ist nicht erforderlich, das gesamte Stromverteilungssystem anzuhalten, wodurch tatsächlich keine Stromausfallzeit mehr auftritt. Es eignet sich für Szenarien, in denen die Stromversorgung nicht einmal für eine Sekunde unterbrochen werden kann.

F: Kann die Anzahl der Schubladeneinheiten individuell angepasst werden?

A: Ja, die Schubladeneinheiten dieses Produkts haben eine Modulgröße von 1/4. Der Standard-Einzelschrank kann maximal 36 Einheiten enthalten. Die Anzahl der Einheiten kann entsprechend den Stromkreisanforderungen des Kunden angepasst werden, um die Stromverteilungsanforderungen verschiedener Szenarien genau zu erfüllen und sich an High-End-Szenarien mit mehreren Stromkreisen und kleinen Lasten anzupassen.

F: Kann der ausziehbare MNS-Verteilerschrank in Hochstromszenarien verwendet werden?

A: Ja, der Nennstrombereich liegt zwischen 630 A und 6300 A. Es ist mit großen, verdickten Kupfersammelschienen ausgestattet, die eine große Strombelastbarkeit, einen geringen Temperaturanstieg und einen vollständigen Isolationsschutz aufweisen und sich stabil an verschiedene Hochstrom-High-End-Stromverteilungsszenarien anpassen können, um einen langfristig stabilen Betrieb der Geräte zu gewährleisten.
