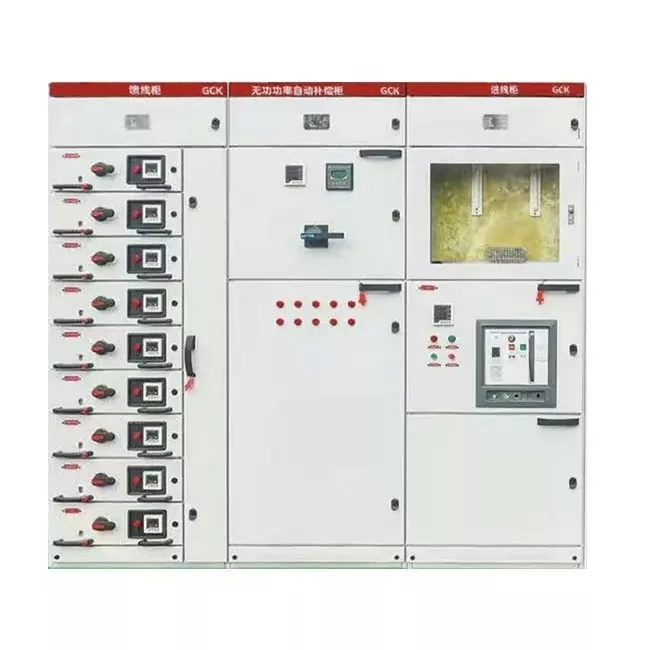

Ausziehbarer Verteilerschrank GCK

Stört Sie immer noch der begrenzte Platz im Verteilerraum? Oder haben Sie einen geringfügigen Stromkreisausfall erlebt, der dazu geführt hat, dass die gesamte Produktionslinie wegen Wartungsarbeiten abgeschaltet werden musste, was zu enormen wirtschaftlichen Verlusten führte? Obwohl herkömmliche feste Schränke kostengünstig sind, erfordert die Wartung einen vollständigen Stromausfall. Während das High-End-MNS-System eine hervorragende Leistung bietet, schrecken seine hohen Kosten oft viele Projekte ab.

Der ausziehbare Verteilerschrank GCK von Junray Electrical ist genau darauf ausgelegt, dieses Dilemma zu lösen. Wir haben das traditionelle, großformatige Schubladendesign aufgegeben und eine optimierte 1/2-Moduleinheit eingeführt. Dieses Design reduziert nicht nur die Grundfläche des Verteilerraums erheblich, sondern ermöglicht auch eine „Power-Off-Wartung“, wodurch die Angst vor wartungsbedingten Maschinenstillstandszeiten vollständig beseitigt wird, und ist die perfekte Wahl für Projekte, die sowohl Leistung als auch Budget erfordern.

Kernstärken

Die zentrale Wettbewerbsfähigkeit des ausziehbaren Verteilerschranks von GCK liegt in seiner dynamischen Betriebs- und Raumnutzungsfähigkeit:

Ultrahohe Schaltkreisdichte: Durch die Verwendung von 1/2 modularen Schubladeneinheiten kann ein einzelner Schrank bis zu 18 unabhängige Schaltkreise aufnehmen, doppelt so viel Kapazität wie herkömmliche GCS-Schränke. Das bedeutet, dass Sie bei gleicher Grundfläche die doppelte Stromverteilungskapazität erreichen und so die Raumausnutzung deutlich verbessern können.

Wartungsfreiheit ohne Ausfallzeiten: Die Schubladeneinheiten verfügen über eindeutige mechanische Verriegelungen mit drei Positionen für „Arbeiten, Testen, Trennen“. Wenn ein Stromkreis ausfällt, können Bediener die defekte Schublade zu Wartungszwecken, beispielsweise zum Ersetzen einer Batterie, einfach entfernen, während die angrenzenden Stromkreise normal weiterarbeiten, wodurch Stromausfälle in der gesamten Linie vollständig vermieden werden.

Optimale Wirtschaftlichkeit: Im Vergleich zum teuren MNS-System bieten unsere GCK-Schränke das gleiche komfortable Bedienerlebnis bei deutlich reduzierten Anschaffungskosten und helfen Ihnen, sich bei Infrastrukturprojekten durch ein besseres Investitions-Ertrags-Verhältnis hervorzuheben.

Professionelle Fertigung

Als professioneller Hersteller, der 2013 gegründet wurde, verfügt Junray Electrical über eine moderne Produktionsanlage. Wir verfügen nicht nur über international anerkannte Zertifizierungen wie ISO, CCC und CE, sondern auch über einen kompletten Satz fortschrittlicher Produktionslinien, die vom Laserschneiden bis zum präzisen Biegen reichen.

Dieser ausziehbare Verteilerschrank von GCK wird streng nach internationalen Standards hergestellt. Die Schrankstruktur besteht aus hochfesten Modulprofilen, die sich durch Steifigkeit und Präzision auszeichnen. Der Innenraum ist mit verdickten Kupfersammelschienen mit hoher Leitfähigkeit ausgestattet, die einen Nennstrombereich von 630 A bis 4000 A und einen Kurzzeitstrom von bis zu 80 kA bieten und so Stabilität auch bei Hochlastanlauf oder Kurzschlusseinwirkung gewährleisten. In Kombination mit der Schutzart IP40 können Staub und Fremdkörper effektiv isoliert werden. Ob in einer staubigen Werkstatt oder in einem Gewerbegebiet mit häufigem Personalverkehr, es kann die Reinheit und Sicherheit der internen Komponenten gewährleisten.

Technische Spezifikationen:

Anwendbare Szenarien:

Mittelgroße Fabriken: Stromverteilung für Kernproduktionslinien mit begrenztem Budget, die jedoch eine komfortable Bedienung und Wartung erfordern.

Gewerbekomplexe: Beleuchtung und Stromverteilung für Einkaufszentren und Bürogebäude dürfen keine Stromausfälle zulassen.

Krankenhäuser/Infrastruktur: Öffentliche Einrichtungen und Industrieparks mit Anforderungen an eine kontinuierliche Stromversorgung.

Warum Junray Electrical wählen?

Wenn Sie sich für Junray Electrical entscheiden, entscheiden Sie sich nicht nur für einen Lieferanten, sondern auch für einen zuverlässigen Partner. Wir verfügen über ein professionelles Team, das Ihnen schnelle und präzise maßgeschneiderte Dienstleistungen bieten kann. Wir versprechen, rund um die Uhr eine weltweite schnelle Reaktion zu bieten. Wenn Sie auf der Suche nach einem ausziehbaren Verteilerschrank von GCK sind, der Platz- und Betriebsprobleme löst, zögern Sie nicht länger. Kontaktieren Sie uns umgehend, um kostenlose technische Beratung und Angebote zu erhalten.

Fallstudie

Dieses Projekt umfasste die Modernisierung des Stromverteilungssystems für eine große Werkstatt zur Herstellung elektronischer Komponenten. Die Anlage betreibt zahlreiche Produktionslinien mit variabler Frequenz, Präzisionsbearbeitungsgeräte, zentrale Klimaanlagen und automatisierte MCC-Schaltkreise (Motor Control Center), die durch häufige Start-Stopp-Zyklen der Geräte und erhebliche Lastschwankungen gekennzeichnet sind. Die ursprünglichen GGD-Verteilerschränke mit festem Typ litten unter unorganisierten Schaltkreisen und schwieriger Wartung; Ein Fehler in einem einzelnen Stromkreis könnte sich leicht auf den gesamten Sammelschienenabschnitt auswirken und die Produktionskontinuität erheblich beeinträchtigen.

Um die Verteilungssicherheit, die Wartungseffizienz und die Stabilität der Stromversorgung zu verbessern, wurde das gesamte Niederspannungsverteilungssystem der Anlage durch eine ausfahrbare Niederspannungsschaltanlage von GCK ersetzt. Diese Einheiten übernehmen die Stromverteilung in der Werkstatt, die Lichtverteilung, die Gerätezuführung mit variabler Frequenz und die zentrale Steuerung der Blindleistungskompensation.

Probleme vor dem Upgrade

Hohe Wartungsrisiken und längere Ausfallzeiten: Fehler in einzelnen Stromkreisen der alten Festschränke erforderten eine Stromabschaltung des gesamten Bereichs für Reparaturen; Komplexe Schraubverkabelungen und zeitaufwändige Notfallreparaturen beeinträchtigten die Leistung der Produktionslinie erheblich.

Hohes Risiko der Fehlerausbreitung: Das Fehlen unabhängiger Fächer führte dazu, dass sich Kurzschlüsse oder Lichtbögen in einem Stromkreis leicht auf benachbarte Stromkreise ausbreiten konnten, was zu weit verbreiteten Stromausfällen führte.

Schwierigkeiten bei der Kapazitätserweiterung: Festen Schaltschränken fehlte die Flexibilität, sodass es unmöglich war, einfach Kapazität hinzuzufügen oder Schaltkreise für neue automatisierte Geräte zu modifizieren.

Starke Überhitzung an Kontaktpunkten: Die Oxidation herkömmlicher Klemmen während des Langzeitbetriebs führte zu Überhitzung und häufigem Auslösen der Abgangsverteilerschränke während Spitzenlastzeiten.

Geringe Betriebs- und Wartungseffizienz: Da ein Hot-Swapping nicht möglich war und keine Ersatzschubladeneinheiten verwendet werden konnten, waren für die Fehlerbehebung Stromausfälle erforderlich.

Ausrüstungskonfigurationsplan

Basierend auf den Lastklassifizierungen der Werkstatt und den Prozessanforderungen wurden im gesamten Niederspannungsverteilerraum ausfahrbare Niederspannungsschaltanlagen von GCK installiert. Die Konfiguration umfasst Einspeiseschränke, Sammelschienenschränke, MCC-Motor-Einspeiseschränke (ausfahrbare Ausführung), Kondensatorkompensationsschränke und Beleuchtungsschränke, alle mit modularer Schubladenstruktur und unabhängigem Fachdesign. Wichtige Gerätespezifikationen

Schranktyp: GCK-Niederspannungs-Ausfahrschaltanlage

Nennspannung: 380 V/400 V

Nennisolationsspannung: 660 V

Strukturmerkmale: Vollständig geschlossene Metallstruktur mit unabhängigen Funktionsfächern (getrennte Sammelschienen-, Kabel- und Schubladenfächer)

Schubladenfunktionalität: Verfügt über vier Positionen – Service, Test, Getrennt und Zurückgezogen –, was eine Wartung ohne Stromunterbrechung und einen schnellen Austausch durch Ersatzschubladen ermöglicht

Schutzart: IP30

Anwendungsszenarien: MCC-Anwendungen (Motor Control Center) in Industriewerkstätten, Lasten, die häufiges Starten/Stoppen erfordern, und hochzuverlässige kontinuierliche Produktionsprozesse

Retrofit-Highlights

Modularer Schubladenaufbau: Jeder Stromkreis verfügt über eine unabhängige Schublade, wodurch gegenseitige Isolierung und hohe Sicherheit gewährleistet sind.

Doppelte Verriegelung (elektrisch und mechanisch): Verhindert Fehlbedienungen und das Einsetzen/Herausziehen unter Last und verhindert so Unfälle durch menschliches Versagen.

Unterteiltes Design mit zwei Sammelschienen und Sammelschienenschrank: Ermöglicht eine unterteilte Stromversorgung, Lastausgleich und Fehlerisolierung.

Reichlich Ersatzschubladenkreise: Ermöglicht zukünftige Geräteerweiterungen und Prozessmodifikationsanforderungen.

Betriebsleistung nach der Sanierung

Deutlich verbesserte Effizienz bei der Fehlerbehandlung: Einzelkreisfehler können durch den direkten Austausch einer Ersatzschublade behoben werden; Die Notfallreparaturzeit wird von 1–2 Stunden auf unter 5 Minuten verkürzt, wodurch Ausfallzeiten in der Produktionslinie drastisch minimiert werden.

Erhöhte Sicherheit: Die unabhängige Fachstruktur verhindert vollständig die Fehlerausbreitung und Lichtbogenwanderung und verhindert so Querschluss-Kurzschlüsse.

Normaler Gerätetemperaturanstieg: Stabiler Kontakt an steckbaren Primärkontakten; keine Überhitzung durch Oxidation; stabiler Betrieb in Spitzenlastzeiten.

Verbesserte Kontinuität der Stromversorgung: Die unterteilte Stromversorgung mit Sammelschienenfunktion stellt sicher, dass die Wartung eines Abschnitts die werkstattweite Produktion nicht stört. Reduzierte Betriebs- und Wartungskosten: Die Wartungskosten über den gesamten 10-Jahres-Lebenszyklus sind etwa 20 % niedriger als bei fest installierten Schränken, wodurch häufiges Anziehen der Befestigungselemente oder großflächige Stromausfälle für Wartungsarbeiten entfallen.

Fallzusammenfassung

GCK-Einschubschränke eignen sich ideal für Szenarien mit kontinuierlicher industrieller Produktion, häufigen Start-/Stopp-Zyklen der Ausrüstung und hohen Anforderungen an die Zuverlässigkeit der Stromversorgung und die Wartungseffizienz. Im Vergleich zu herkömmlichen GGD-Festschränken bieten sie Vorteile wie Sicherheitsverriegelung, unabhängige Trennung, schnellen Geräteaustausch, flexible Erweiterung und robuste Fehlerisolationsfähigkeiten, was sie zur bevorzugten Wahl für Werks-MCCs und industrielle Niederspannungs-Stromverteilungsnachrüstungen macht.
