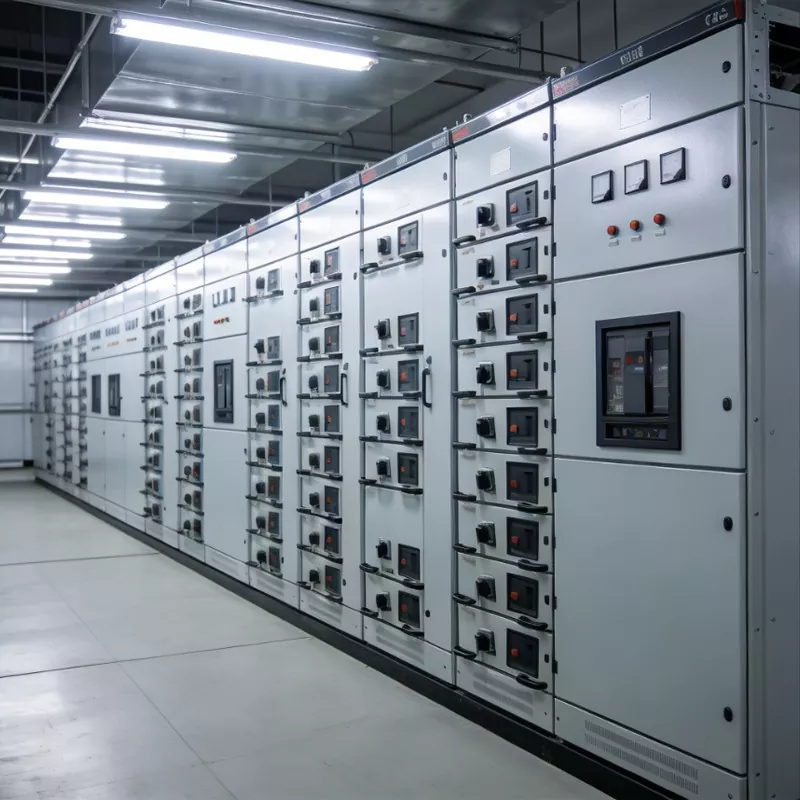

GCS-Niederspannungs-Ausfahrverteilerschrank

Der gewöhnliche Verteilerschrank mit festem Typ erfordert, dass der gesamte Stromkreis während der Wartung abgeschaltet wird. Für Szenarien wie Krankenhäuser und Rechenzentren, in denen Stromausfälle nicht zulässig sind, ist dies jedoch einfach nicht machbar. Der GCS-Niederspannungs-Auszugsverteilerschrank wurde speziell für High-End-Verteilungsszenarien entwickelt und verfügt über eine schubladenartige Einheitenstruktur. Jeder Stromkreis ist eine unabhängige Schublade. Bei der Wartung muss nur die defekte Schublade herausgezogen werden, die anderen Stromkreise bleiben davon unberührt, ohne dass ein Stromausfall erforderlich ist. Dies löst perfekt das Problem von Stromausfällen während der Wartung und ist die Standardausrüstung für Szenarien wie Krankenhäuser, Rechenzentren und hochwertige Gewerbegebäude, in denen Stromausfälle nicht zulässig sind.

Kernvorteile

Ununterbrochene Wartung durch Schubladentyp: Jeder Stromkreis ist eine unabhängige Schubladeneinheit. Fällt ein Stromkreis aus, muss zur Wartung lediglich die entsprechende Schublade herausgezogen werden. Die anderen Stromkreise können normal weiterarbeiten, ohne dass das gesamte Stromverteilungssystem angehalten wird. Dies eignet sich hervorragend für Szenarien, in denen Stromausfälle nicht zulässig sind, beispielsweise in Krankenhäusern und Rechenzentren.

Modularer Schnellwechsel: Die Schubladeneinheiten sind standardisiert. Wenn eine Schublade kaputt ist, ersetzen Sie sie einfach durch eine neue. Es ist nicht erforderlich, die Verkabelung oder Komponenten zu demontieren. Es kann in wenigen Minuten ausgetauscht werden. Im Vergleich zu herkömmlichen Verteilerschränken mit festem Typ ist die Wartungseffizienz zehnmal höher, was die Ausfallzeiten erheblich reduziert.

Nahtlose Schrankverbindung und flexible Erweiterung: Mehrere Schränke können nahtlos verbunden und kombiniert werden. Entsprechend Ihrem Stromverteilungsplan können Sie Stromkreise und Kapazitäten flexibel erweitern und so ein vollständiges integriertes Niederspannungs-Stromverteilungssystem bilden. Die Aufteilung ist übersichtlich und der Platz im Stromverteilerraum wird gespart.

Hohe stromstabile Belastbarkeit: Der GCS-Niederspannungs-Einschubverteilerschrank unterstützt einen Nennstrom von bis zu 4000 A. Es kann große Lasten für große Rechenzentren und Krankenhäuser transportieren. Die großen Kupferschienen verfügen über eine große Strombelastbarkeit, einen geringen Temperaturanstieg und gewährleisten einen langfristig stabilen Betrieb großer Ströme.

Technische Spezifikationen

Detaillierte Anzeige des GCS-Niederspannungs-Ausfahrverteilerschranks

1. Unabhängige Einschubeinheit Jeder Stromkreis verfügt über eine unabhängige Einschubeinheit, die sich gegenseitig nicht stört. Für die Wartung ist kein Stromausfall erforderlich.

2. Mechanischer Verriegelungsschutz verhindert Fehlbedienung und verhindert das Herausziehen der Einschubeinheit mit Last. Sicher und zuverlässig.

3. Große Kupfersammelschienen Dickere Kupfersammelschienen mit ausreichender Strombelastbarkeit, vollständigem Isolationsschutz und stabilem Betrieb bei hohem Strom.

4. Standard-Zubehörsteckplätze Reservierte Standard-Zugangs- und Ausgangslöcher, geeignet für unterschiedliche technische Verkabelungsanforderungen.

Anwendbare Szenarien für den GCS-Niederspannungs-Einschubverteilerschrank

Krankenhäuser: Stromverteilung in Operationssälen und Intensivstationen von Krankenhäusern, Szenarien ohne Stromausfall

Rechenzentren: Stromverteilung in IDC-Rechenzentren und Serverclustern, Stromausfallwartung

High-End-Gewerbe: Kernstromverteilung in High-End-Einkaufszentren, Bürogebäuden und Hotels

Große Fabriken: Kernstromverteilung der Produktionslinien in großen Fabriken, Produktionslinien ohne Stromausfall

Infrastrukturprojekte: Kern-Niederspannungs-Stromverteilung in Flughäfen, U-Bahnen und Schienenverkehrssystemen

Stromverteilungsprojekt für eine Raffinerie in Lagos, Nigeria

Projektübersicht

·Projektname: Modernisierung der Niederspannungs-Stromverteilung für eine Raffinerie in Lagos

·Standort: Lagos, Nigeria

·Fertigstellungsdatum: Februar 2026

·Projektumfang: Modernisierung des MCC (Motor Control Center) im Bereich der Produktionseinheit der Raffinerie; Gesamtkapazität von 4000 kVA

Verwendete Produkte

·Produktmodell: Niederspannungs-Ausfahrschaltanlage vom Typ GCS

·Menge: 28 Einheiten

·Konfiguration: Siemens-Komponenten

·Zertifizierungen: CE-zertifiziert; konform mit IEC-Standards

·Besondere Anforderungen: Korrosionsbeständigkeit, Hochtemperaturtoleranz und Anpassungsfähigkeit an afrikanische Netzschwankungen

Lösung

Um dem spezifischen Betriebsumfeld der nigerianischen Raffinerie gerecht zu werden, haben wir eine maßgeschneiderte Exportlösung bereitgestellt:

1. Anpassung an raue Umgebungen

·Die Gehäuse verfügen über ein korrosionsbeständiges Pulverbeschichtungsverfahren mit zwei Schichten, um der Korrosion durch Salzsprühnebel an der Küste standzuhalten

·Alle internen Metallkomponenten sind verzinkt, um Rost zu verhindern

·Industrietaugliche Komponenten mit großem Temperaturbereich, die so ausgewählt sind, dass sie hohen Umgebungstemperaturen standhalten

2. Anpassung an Netzinstabilität

·Komponenten mit weiten Spannungstoleranzbereichen, die für die Bewältigung der erheblichen Netzspannungsschwankungen in Nigeria ausgewählt wurden

·Einspeisefelder, die mit Überspannungsschutzgeräten (SPDs) zum Schutz vor Blitzeinschlägen und Spannungsspitzen ausgestattet sind

·Kondensatorkompensationsmodule nutzen die dynamische Kompensation zur Stabilisierung der Netzspannung

·Kritische Stromkreise sind mit USV (Unterbrechungsfreie Stromversorgung) ausgestattet, um eine kontinuierliche Stromversorgung der Steuerkreise sicherzustellen

3. Exportservice-Unterstützung

·Alle Produkte sind CE-zertifiziert; umfassende technische Dokumentation in englischer Sprache

·Verpackt in exporttauglichen, begasungsfreien Holzkisten mit feuchtigkeitsbeständiger Behandlung für den Seetransport

·Entsandte Ingenieure vor Ort, um die Installation und Inbetriebnahme zu überwachen

·Bedienungsschulung in englischer Sprache für das lokale O&M-Personal

·3 Jahre Garantie mit technischem Fernsupport

Kundenfeedback

„Die Umgebung in der Raffinerie ist sehr rau – hohe Temperaturen, Staub, Feuchtigkeit und ein instabiles Netz. Die GCS-Schaltanlagen von Junray laufen jetzt seit drei Monaten einwandfrei.

— Elektroleiter, nigerianische Raffinerie
