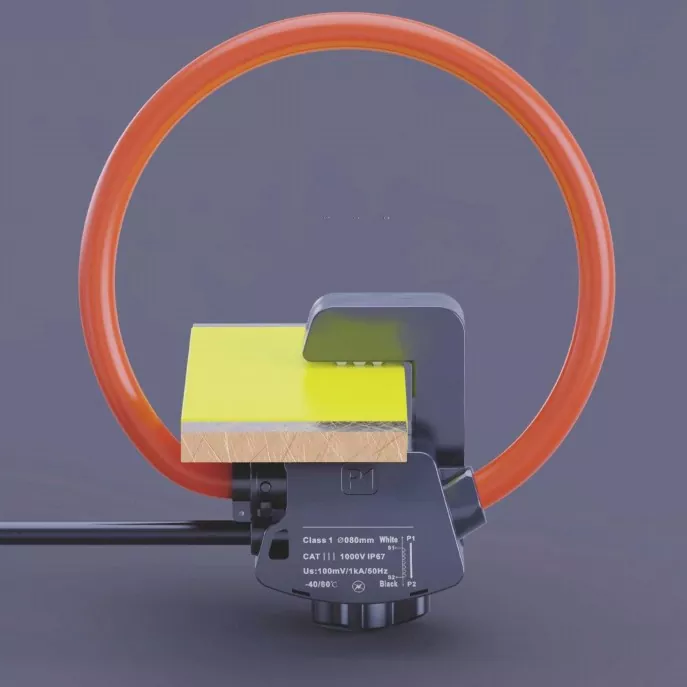

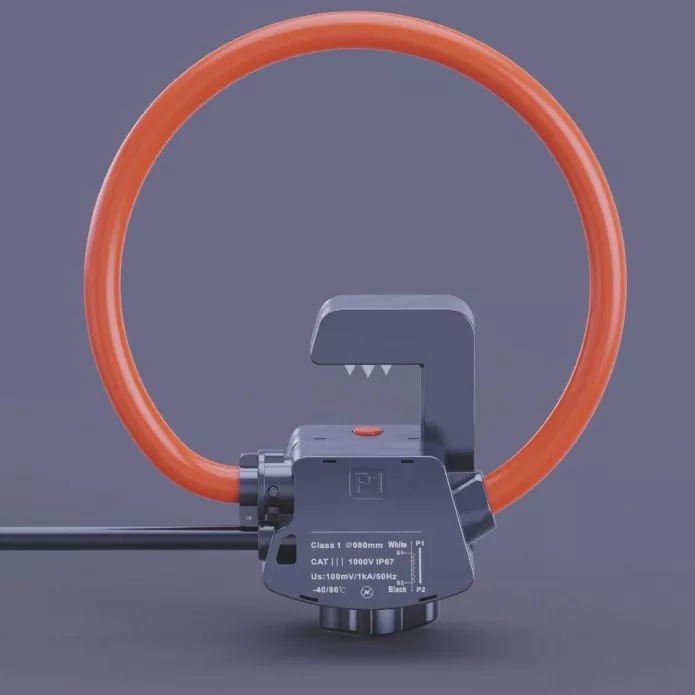

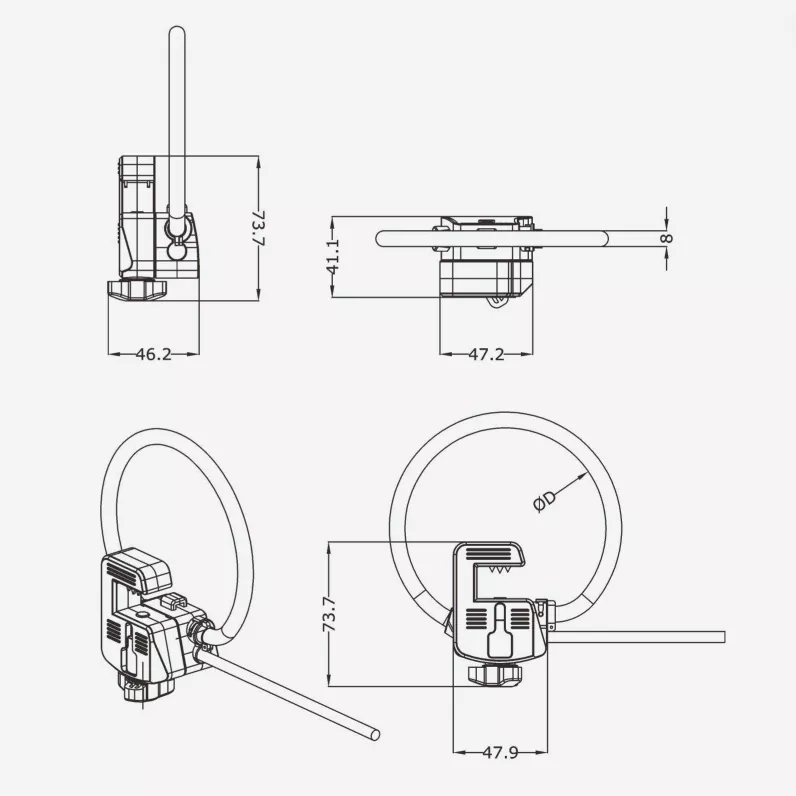

Der Sammelschienen-Spulenstromtransformator besteht aus wetterbeständigen, flexiblen Isoliermaterialien und einem verstärkten, wasserdichten Gehäuse in Industriequalität und eignet sich für raue Umgebungen wie Verteilerschränke im Freien, Photovoltaikanlagen, Ladestationen für Elektrofahrzeuge und kommunale Strominfrastruktur im Freien. Es unterstützt Anwendungen wie die Überwachung des Außenstroms, die Analyse des Energieverbrauchs und die Bewertung der Stromqualität.
Marktführende Genauigkeit: Präzision der Klasse 0,5 mit minimalem Positionsfehler und geringer Anfälligkeit gegenüber externen elektrischen Feldern; Erhältlich in den Empfindlichkeiten 22,5 mV/kA, 50 mV/kA und 100 mV/kA.
IP67 vollständig abgedichtet, wasser- und staubdicht: Die professionelle Abdichtung am Gehäuse und an den Kabelaustrittsstellen schützt vor dem Eindringen von Regen, Kondenswasser und Staub. Es eignet sich ideal für raue Umgebungen – etwa an Standorten im Freien, unterirdischen Versorgungstunneln und Werkstätten mit hoher Luftfeuchtigkeit – und stellt sicher, dass bei längerem Einsatz im Freien kein Wasser eindringt oder Kurzschlüsse entstehen.
Industriedesign für breite Temperaturbereiche: Funktioniert zuverlässig in einem Bereich von -40 °C bis +80 °C. Der Stromwandler mit Sammelschienenspule besteht aus Materialien und Verfahren, die extremen Temperaturen standhalten, und behält trotz erheblicher Schwankungen der Umgebungstemperatur eine stabile Leistung und Messgenauigkeit bei, sei es in der eisigen Kälte des Nordens oder in den heißen, feuchten Bedingungen des Südens.
Split-Core-Struktur für schnelle, stromführende Installation: Das Öffnungsdesign mit Schnappverschluss ermöglicht die Installation vor Ort durch eine Person, ohne dass die vorhandene Verkabelung geändert werden muss oder Stromausfälle erforderlich sind. Es eignet sich besonders gut für die Modernisierung älterer Außenverteileranlagen und trägt dazu bei, Projektlaufzeiten zu verkürzen und Baukosten zu senken.
Flexible Spule für komplexe Installationsszenarien: Der Spulenkörper bietet eine leichte Flexibilität, sodass er um runde Kabel, rechteckige Stromschienen und unregelmäßige Leiter passt. Es eignet sich ideal für kompakte Schaltschränke und dichte Verkabelungsanordnungen und überwindet die Installationseinschränkungen herkömmlicher starrer Stromwandler.
Outdoor-PV-Systeme: Stromüberwachung auf der AC/DC-Seite von PV-Anschlusskästen, String-Wechselrichtern und kastenförmigen Umspannwerken im Freien.
Neue Energie-Ladesäulen: Stromerkennung und -messung für DC/AC-Ladesäulen im Freien und Verteilerkreise von Ladestationen.
Kommunale Stromverteilung im Freien: Online-Überwachung für Straßenlaternen-Schaltschränke, Ringhaupteinheiten (RMUs) im Freien und Stromverteilungssysteme in unterirdischen Versorgungstunneln.
Industrieanlagen für den Außenbereich: Betriebsstromüberwachung und Fehlerfrühwarnung für Außenventilatoren, Wasserpumpen und Kompressoren in Industriegebieten.
Energiespeicherstationen: Lade-/Entladestromerfassung für Energiespeicherschränke und Batteriecluster im Freien.
Field Power O&M: Tragbare Messung für temporäre Inspektionen, Fehlerbehebung und Lasttests an Außenleitungen.
Feuchte/korrosive Umgebungen: Stromerkennung für Stromverteilungsgeräte in Wasserwerken, Kläranlagen und Küstenanlagen.
Projektname: Modernisierung und Nachrüstung der Zustandsüberwachung der Niederspannungs-Stromverteilung für den Energieversorgungsraum des unterirdischen Versorgungstunnels Sangtiandao im Suzhou Industrial Park.
Projektstandort: Unterirdischer Versorgungstunnel im Sangtiandao Science & Technology Innovation Belt, Suzhou Industrial Park, Provinz Jiangsu.
Fertigstellungsdatum der Nachrüstung: Mai 2024.
Verwendetes Produkt: Flexible Rogowski-Spule mit geteiltem Kern und IP67 mit breitem Temperaturbereich und 80 mm Durchmesser.
Der unterirdische Versorgungstunnel Sangtiandao ist ein wichtiges kommunales Infrastrukturprojekt im Suzhou Industrial Park. Der Tunnel erstreckt sich über eine Länge von etwa 8,6 Kilometern und beherbergt separate Abschnitte für Energieversorger, allgemeine Versorgungsunternehmen und Gasleitungen. Das Stromversorgungsfach versorgt kritische Systeme mit Strom – einschließlich Beleuchtung, Belüftung, Brandschutz, Umgebungsüberwachung und Notevakuierung – und klassifiziert es als „Last der Stufe 1“ mit extrem hohen Anforderungen an die Zuverlässigkeit der Stromversorgung.
In der unterirdischen Umgebung des Tunnels herrscht das ganze Jahr über eine relative Luftfeuchtigkeit von über 92 %, wobei es während der Regenzeit zu lokal auftretenden kurzfristigen Wasseransammlungen kommt. Die ursprünglichen Stromwandler (Schutzart IP40) waren drei Jahre in Betrieb; Während dieser Zeit litten zwölf Einheiten unter Korrosion an den Anschlüssen und einem verminderten Isolationswiderstand, während bei zwei Einheiten aufgrund von Kondensation und Wassereintritt Anomalien bei der Signalerfassung auftraten, was ein ernstes Sicherheitsrisiko darstellte. Darüber hinaus waren aufgrund der hohen Lastklassifizierung längere Stromausfälle für die Nachrüstung nicht machbar, was die Implementierung herkömmlicher Stromwandler-Installationsmethoden erschwerte. Nach einer umfassenden Evaluierung wählte das Projekt eine IP67-zertifizierte, flexible Rogowski-Spule mit geteiltem Kern als zentrale Stromerfassungskomponente aus, die eine Aufrüstung des Überwachungssystems über alle Stromkreise hinweg ohne Stromausfälle ermöglichte.
Unterirdische Umgebung mit hoher Luftfeuchtigkeit und Wasseranfälligkeit; Der Standardausrüstung fehlt ein ausreichender Schutz. Der unterirdische Versorgungstunnel ist ein begrenzter Raum, der durch hohe Luftfeuchtigkeit und starke Kondensation gekennzeichnet ist. In tiefliegenden Abschnitten kann es während der Regenzeit zu vorübergehender Wasseransammlung kommen. Standard-Stromwandler (CTs) bieten normalerweise nur IP40-Schutz; Aufgrund ihrer schlechten Abdichtung können Feuchtigkeit und Wasserdampf in das Gehäuse eindringen, was zu Wicklungskorrosion, Verschlechterung der Isolierung und Signaldrift führt. Bei einer durchschnittlichen Lebensdauer von weniger als drei Jahren treiben häufige Austausche die Kosten in die Höhe und bergen das Risiko von Stromausfällen.
Einschränkungen bei der Tier-1-Stromversorgung; Compliance-Probleme bei ausfallbedingter Nachrüstung. Die Stromversorgung im Elektrofach des Versorgungstunnels unterstützt wichtige Sicherheitssysteme – wie Brandbekämpfung, Belüftung und Überwachung – und klassifiziert ihn als Last der Stufe 1, bei der wartungsbedingte Ausfälle außer in extremen Notfällen verboten sind. Herkömmliche Stromwandler mit festem Kern erfordern das Durchschneiden von Kabeln oder die Demontage von Sammelschienen während der Installation, was gegen die Standards des Betriebsmanagements verstößt und erhebliche Sicherheitsrisiken birgt. Folglich finden solche Vorschläge nicht von Anfang an Zustimmung.
Enge Platzverhältnisse und dichte Verkabelung; Installationsschwierigkeiten bei starren Stromwandlern. Die Kabelkanäle im Elektrofach sind eng angeordnet und die Durchgänge sind weniger als einen Meter breit. Stromkabel mit großem Querschnitt haben große Biegeradien, so dass nicht genügend Arbeitsraum für starre Stromwandler mit geteiltem Kern bleibt; Bei Stromkreisen, die an Ecken liegen oder über gestapelte Kabel verfügen, ist eine Installation nahezu unmöglich. Eine Neuorganisation der Kabel würde sowohl den Arbeitsaufwand als auch die Sicherheitsrisiken exponentiell erhöhen.
Hohe manuelle Inspektionskosten; erhebliche Verzögerungen bei der Fehlererkennung und -behebung. Versorgungstunnel überbrücken weite Entfernungen mit weit verstreuten Überwachungspunkten; Eine einzelne Inspektionsrunde dauert über vier Stunden. Gefahren wie abnormale Ströme oder Stromkreisüberlastungen werden nur bei monatlichen Inspektionen erkannt, was zu verzögerten Reaktionen führt. Zu den Vorfällen in der Vergangenheit gehörten unentdeckte Stromkreisüberlastungen und Überhitzungen, die die Alterung der Kabelisolierung beschleunigten. III. Gerätekonfiguration und Systemdesign
Um den Kernanforderungen von unterirdischen Versorgungstunneln gerecht zu werden – insbesondere hohe Luftfeuchtigkeit/stehendes Wasser, keine Stromunterbrechung, beengte Räume und entfernte O&M – verwendet das Projekt flexible Rogowski-Spulen mit 80 mm Durchmesser und Schutzart IP67 für einen weiten Temperaturbereich mit geteiltem Kern gepaart mit wasserdichten Datenerfassungsterminals. Die Daten werden über das Ringnetz des Tunnels an ein Oberflächenüberwachungszentrum übertragen und ermöglichen so eine Online-Überwachung des Stroms in allen Stromkreisen in Echtzeit.
IP67 vollständig versiegelter Schutz; Behebt effektiv Feuchtigkeits- und Wassereintrittsprobleme. Das Gerätegehäuse wird zur Abdichtung mit Ultraschall verschweißt und verfügt über eine verstärkte Wasserdichtigkeit an den Kabelausgängen, wodurch insgesamt die Schutzart IP67 erreicht wird. Dies gewährleistet einen stabilen Betrieb in Umgebungen mit 100 % relativer Luftfeuchtigkeit und Kondensation sowie bei kurzzeitigem Eintauchen in stehendes Wasser. Nach der Inbetriebnahme hielt das System der „Meiyu“-Saison (Pflaumenregen) 2024 in Suzhou und den sintflutartigen Regenfällen im Sommer stand; Trotz wiederholter Wasseransammlungen in tiefliegenden Tunnelabschnitten kam es bei keinem der Geräte zu Wassereinbrüchen, Korrosion oder Signalanomalien.
Die Live-Installation sorgt für unterbrechungsfreie Stromversorgung und Sicherheit für kritische Lasten. Alle 64 Einheiten wurden installiert und in Betrieb genommen, während das System unter Spannung blieb. Durch die Bauarbeiten wurde weder die Stromversorgung des Elektroraums unterbrochen noch der Betrieb von Sicherheitssystemen wie Brandbekämpfung, Belüftung und Überwachung beeinträchtigt. Dies entspricht vollständig den Managementstandards für kritische Versorgungstunnellasten und eliminiert gleichzeitig Sicherheits- und Compliance-Risiken im Zusammenhang mit Stromausfällen.
Flexible Struktur passt sich engsten Räumen an; Installationseffizienz verdoppelt. Die flexiblen Spulen lassen sich leicht biegen und ermöglichen so eine einfache Runduminstallation auch in engen Durchgängen und dicht gepackten Kabelrinnen. Die durchschnittliche Installationszeit pro Einheit beträgt nur 5 Minuten – mehr als doppelt so effizient wie die Installation herkömmlicher starrer Stromwandler. Alle 64 Einheiten wurden in nur drei Tagen installiert, was den Zeitaufwand für Arbeiten in engen unterirdischen Räumen erheblich reduzierte und die Sicherheitsrisiken am Bau senkte.
Stabile Leistung über einen breiten Temperaturbereich hinweg ohne Drift; Sehr anpassungsfähig an unterirdische Umgebungen. Durch den Einsatz hoch-/niedertemperaturbeständiger Wicklungen und Dichtungstechnologie behält das System die Messgenauigkeit der Klasse 1 in der ständig kühlen, feuchten Untergrundumgebung bei. Er weist keine thermische Drift oder magnetische Hysterese auf und bietet eine weitaus bessere Datenstabilität als herkömmliche Transformatoren. Die Fernüberwachung ersetzt manuelle Inspektionen und senkt die Betriebs- und Wartungskosten erheblich. Aktuelle Daten werden in Echtzeit in ein bodengestütztes Überwachungszentrum hochgeladen, sodass das Betriebs- und Wartungspersonal den Betriebsstatus ganzer Stromkreise verfolgen kann, ohne den Versorgungstunnel betreten zu müssen, während automatische Popup-Warnungen es über Anomalien informieren. Die Häufigkeit der Tunnelinspektionen ist von zweimal im Monat auf einmal im Quartal gesunken, die Arbeitskosten für Betrieb und Wartung sind um 60 % gesunken und die durchschnittliche Fehlerreaktionszeit wurde von zwei Stunden auf fünf Minuten verkürzt.
Keine Geräteausfälle und konforme Schutzfunktionen. Mit Stand Januar 2025 sind 64 Einheiten acht Monate lang stabil in Betrieb. Da das Gerät verschiedenen Umwelteinflüssen standgehalten hat – darunter Kondensation während der Regenzeit, Wasseransammlung bei schweren Stürmen und niedrige Wintertemperaturen – kam es zu keinem Wassereinbruch, Korrosion oder Signaldrift. Die Geräteintegritätsrate liegt bei 100 %, und die prognostizierte Lebensdauer beträgt mehr als acht Jahre und liegt damit weit über der durchschnittlichen Lebensdauer der Originalausrüstung von drei Jahren.
Keine Stromausfälle, kein Risiko und erfolgreiche Compliance-Akzeptanz. Die Installation wurde ohne Stromausfälle oder Beeinträchtigungen des sicheren Betriebs des Versorgungstunnels abgeschlossen. Das Projekt bestand die Fachabnahmeprüfung durch die Verwaltungsbehörde für Versorgungstunnel des Suzhou Industrial Park beim ersten Versuch und wurde zu einem Modellprojekt für die intelligente Nachrüstung unterirdischer Versorgungstunnel im Park.
Deutlich verbesserte Betriebs- und Wartungseffizienz und proaktiver Umgang mit Sicherheitsrisiken. Die Fernüberwachung in Echtzeit ermöglicht automatische Frühwarnungen bei Anomalien wie Überlastungen, Unterstrombedingungen und dreiphasigen Ungleichgewichten. Seit der Inbetriebnahme wurden drei Fälle von schlechtem Anschlusskontakt im Stromkreis identifiziert und behoben, bevor es zu Ausfällen kam, wodurch Sicherheitsvorfälle wie Kabelüberhitzung und Isolationsschäden wirksam verhindert wurden.
Reduzierte Gesamtlebenszykluskosten. Obwohl die Anschaffungskosten pro Einheit etwas höher sind als bei Standard-Stromtransformatoren, sind die Gesamtlebenszykluskosten des Projekts 45 % niedriger als bei herkömmlichen Lösungen – dank einer längeren Lebensdauer, geringeren Betriebs- und Wartungskosten und Austauschkosten sowie dem Vorteil einer ausfallfreien Installation – was erhebliche wirtschaftliche Vorteile darstellt.
Der IP67-Sammelschienen-Stromwandler mit Spule eignet sich ideal für spezielle Stromverteilungsumgebungen – wie unterirdische Versorgungstunnel, Abwasseraufbereitungsanlagen und unterirdische Umspannwerke –, die durch hohe Luftfeuchtigkeit, die Gefahr von Wasseransammlungen und enge Räume gekennzeichnet sind. Es löst im Wesentlichen drei Hauptprobleme der Branche, die mit herkömmlichen Transformatoren verbunden sind: unzureichender Schutz, die Notwendigkeit von Stromausfällen während der Installation und Platzbeschränkungen. Es ermöglicht die Online-Überwachung von Stromverteilungssystemen mit minimalen Installationskosten und vernachlässigbaren Betriebsunterbrechungen und dient als äußerst zuverlässige Lösung für die intelligente Nachrüstung der Stromverteilung in unterirdischen kommunalen Infrastrukturen und feuchten Industrieumgebungen.
