Die PV Combiner Box ist eine Kernkomponente auf der DC-Seite von Photovoltaik-Kraftwerken. Es wird hauptsächlich dazu verwendet, Gleichströme aus mehreren PV-Modulsträngen zu bündeln und an Gleichstromverteilerschränke und Wechselrichter auszugeben, wodurch die komplexe Verkabelung vor Ort effektiv vereinfacht und die Baukosten gesenkt werden.
Das Produkt ist sowohl in intelligenter als auch in Standardversion (nicht intelligent) erhältlich und integriert mehrere Sicherheitsfunktionen wie Sicherungsschutz, Überspannungsschutz und Erdungsschutz. In Kombination mit einem standardisierten Gehäuse für den Außenbereich und einem intelligenten Überwachungssystem eignet es sich für den Außenbetrieb in großen bis mittelgroßen bodenmontierten und verteilten PV-Kraftwerken und bietet strukturelle Stabilität, einfache Wartung und hohe Anpassungsfähigkeit.
Diese PV-Kombinationsbox unterstützt DC-Eingänge von bis zu 24 PV-Modulsträngen und bündelt mehrere verteilte DC-Quellen zu einzelnen oder mehreren zentralen Ausgängen. Dies vereinfacht die vorgeschaltete Verkabelung zwischen dem PV-Array und dem Wechselrichter/DC-Verteilerschrank erheblich, reduziert den Kabelsalat vor Ort und verbessert die allgemeine Organisation und Ordnung des PV-Kraftwerks.

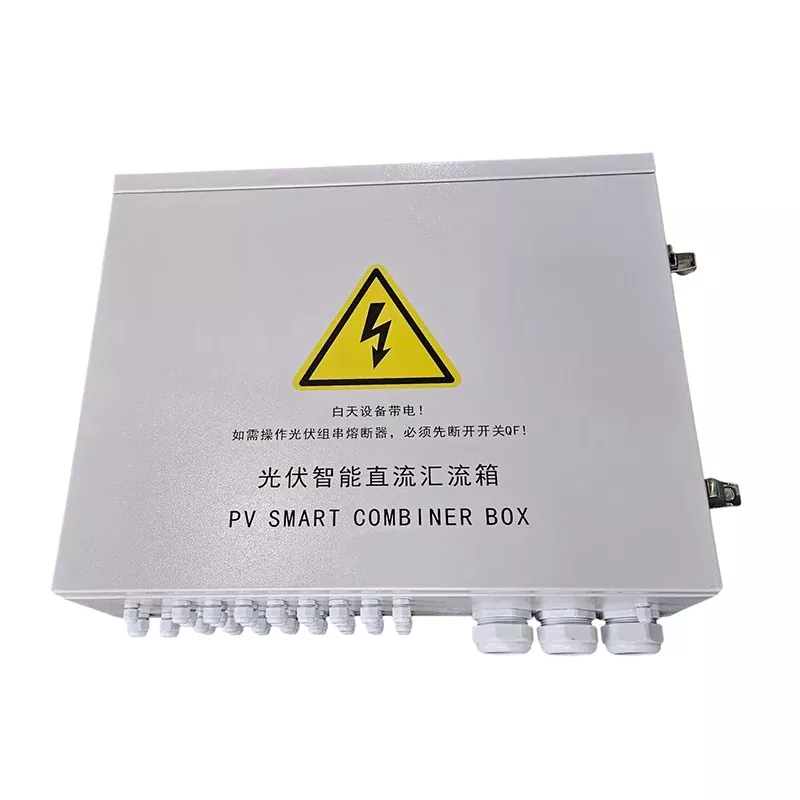

Die Ausrüstung wird in intelligente und nicht-intelligente Typen eingeteilt, um unterschiedlichen Projektbudgets und Betriebs- und Wartungsstandards gerecht zu werden. Nicht-intelligente Modelle konzentrieren sich auf die grundlegende String-Kombination und den Sicherheitsschutz und eignen sich daher für Standard-PV-Projekte. Intelligente Modelle verfügen über dedizierte Überwachungseinheiten, die eine umfassende Datenerfassung und Gerätestatusüberwachung ermöglichen, was sie ideal für intelligente PV-Kraftwerke macht.

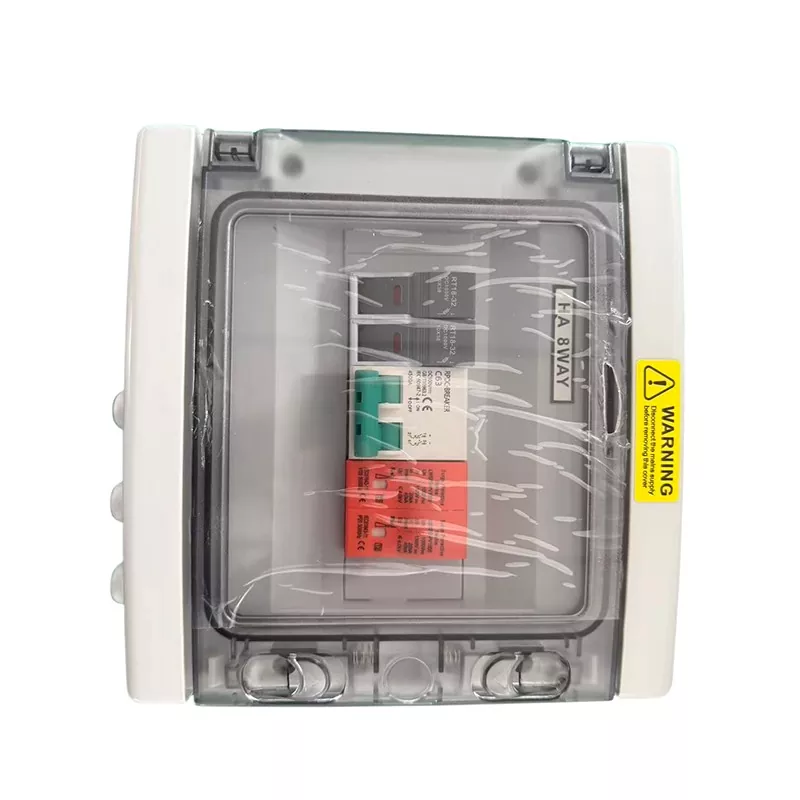

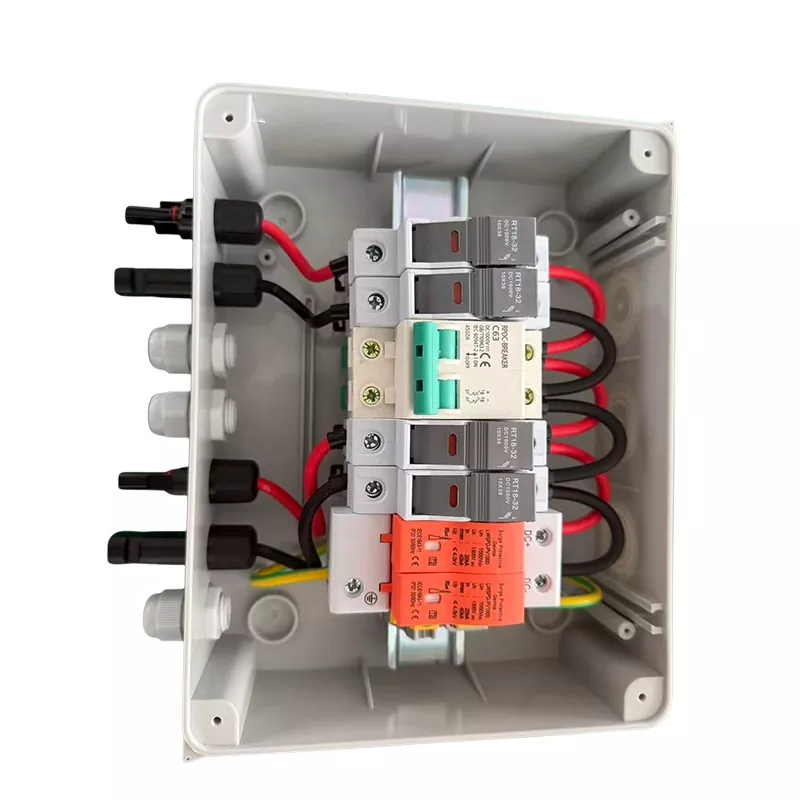

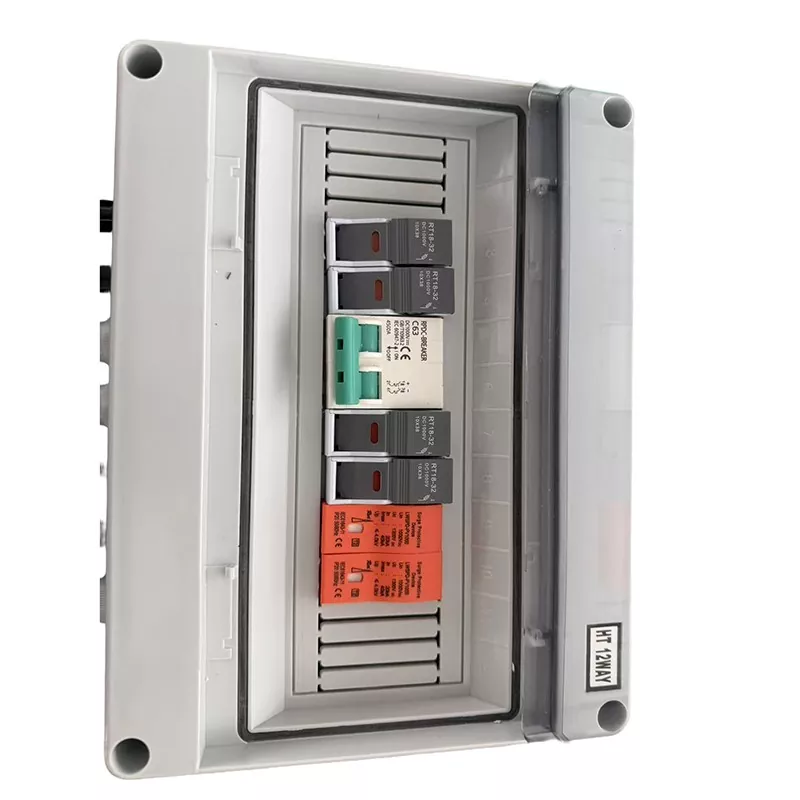

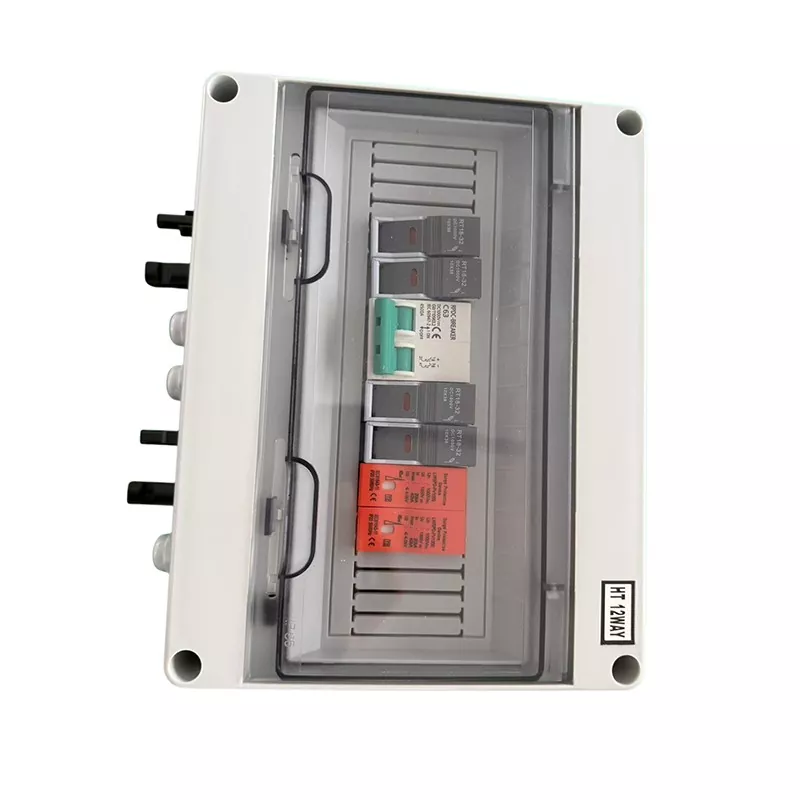

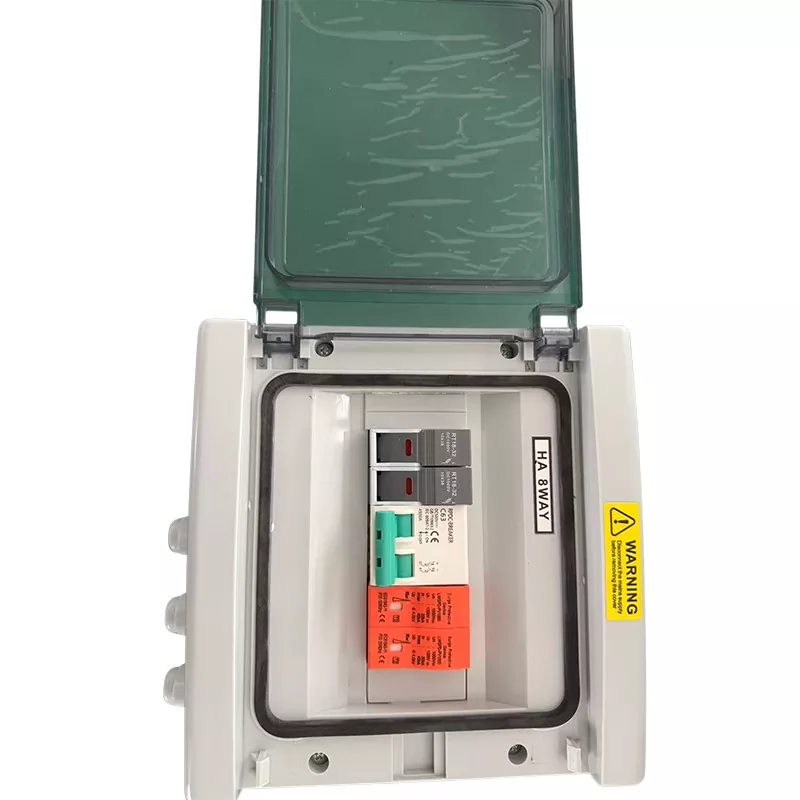

1. Individueller String-Sicherungsschutz: Sowohl der Plus- als auch der Minuspol jedes PV-Strings sind mit speziellen PV-Sicherungen und passenden Sicherungshaltern ausgestattet. Im Falle eines Fehlers in einem einzelnen String trennt die Sicherung den Stromkreis schnell und verhindert so, dass sich der Fehler auf den gesamten String oder die gesamte Anlage ausbreitet; Dies senkt auch die Austauschkosten und gewährleistet die Sicherheit des Betriebs- und Wartungspersonals während der Wartung.
2. Umfassender Schutz auf der Sammelschienenseite: Die Ausgangsseite ist standardmäßig mit Leistungsschaltern und Hochspannungs-Überspannungsschutzgeräten (SPDs) ausgestattet. In Verbindung mit einem robusten Erdungssystem bietet es Schutz vor Kurzschlüssen, Überspannungen, Blitzstößen und Erdschlüssen und schützt so umfassend vor häufigen elektrischen Gefahren auf der Gleichstromseite.
1. Hochspannungs-Überspannungsschutz: Die PV-Combiner-Box verfügt über ein integriertes Hochspannungs-SPD, das speziell für PV-Anwendungen entwickelt wurde. Mit einer Dauerbetriebsspannung (Sammelschiene-Erde) von bis zu 1000 VDC bewältigt es zuverlässig transiente Überspannungen und Überspannungsspitzen in Hochspannungs-PV-Systemen und erfüllt damit die Anforderungen von netzgekoppelten Hochspannungskraftwerken.
2. Hochspannungssystemkompatibilität: Das interne Stromversorgungsmodul unterstützt PV-Eingangsspannungen bis zu 1000 VDC und ist mit gängigen Hochspannungs-PV-Modulsystemen kompatibel. Aufgrund seiner hohen Vielseitigkeit kann es in den meisten dezentralen und zentralisierten PV-Projekten eingesetzt werden.
1. Hochpräzise Datenerfassung: Intelligente Modelle sind mit DC-CT-Sensormodulen (Current Transformer) zur Echtzeitüberwachung von String-Strömen, Sammelschienenspannung und interner Gehäusetemperatur ausgestattet. Sie erkennen außerdem automatisch den Betriebsstatus von SPDs und Leistungsschaltern und sorgen so für eine stabile und genaue Datenerfassung.
2. Lokale Anzeigefunktionalität: Das Gerät verfügt über einen digitalen Anzeigebildschirm, der die Anzeige von Strangströmen, Sammelschienenspannung, Gehäusetemperatur, Systemleistung, Geräteadresse und Komponentenstatus vor Ort ermöglicht. Dies ermöglicht die Überprüfung des Gerätebetriebs vor Ort, ohne dass ein Backend-Überwachungssystem erforderlich ist.
3. Fehlerlokalisierung und Alarmierung: Unterstützt automatische Fehleralarme und eine präzise lokale Fehlerlokalisierung und hilft dem O&M-Personal, Anomalien schnell zu erkennen, die Fehlerbehebungszeit zu verkürzen und die Betriebseffizienz des PV-Kraftwerks zu verbessern.
1. Standard-Kommunikationsprotokolle: Standardmäßig mit einer RS485-Schnittstelle ausgestattet und unterstützt das universelle MODBUS-RTU-Protokoll. Es ermöglicht eine stabile Integration mit Überwachungsplattformen für PV-Kraftwerke zum Hochladen von Daten, zum Herunterladen von Parametern und zur Ferninbetriebnahme.
2. Sekundärer Überspannungsschutz für Schnittstellen: Alle externen Kommunikationsschnittstellen verfügen über unabhängige Überspannungsschutzstrukturen, um Kommunikationsausfälle oder Geräteausfälle durch Blitzeinschläge im Freien und Überspannungsstörungen zu verhindern und so eine stabile, langfristige Datenübertragung sicherzustellen.
1. Externer Stromversorgungsmodus: Unterstützt den externen 220-V-AC/DC-Stromeingang, wodurch sich die PV Combiner Box für Szenarien ohne PV-Spannung eignet – wie z. B. Zeiten ohne Sonnenlicht oder Standby-Wartung – und so eine kontinuierliche Online-Überwachung gewährleistet.
2. PV-Selbststromversorgungsmodus: Kann direkt mit der Spannung des PV-Arrays betrieben werden, sodass keine separate Stromverkabelung erforderlich ist; Dies reduziert die Material- und Arbeitskosten erheblich und vereinfacht gleichzeitig die Verkabelung vor Ort.
1. Hochwertiger Schutz: Verfügt über die Schutzart IP65 und bietet Beständigkeit gegen Wasser, Staub, Rost und Salzsprühnebel; Es widersteht rauen Umgebungsbedingungen wie starkem Regen, Staubansammlung, feuchtigkeitsbedingter Korrosion und Salznebel an der Küste.
2. Außentaugliche Struktur: Konzipiert für die sichere Wandmontage mit kompakter Stellfläche; Der Innenraum verfügt über eine organisierte Verkabelung und eine stromlinienförmige Struktur, was zu geringen Ausfallraten führt und eine einfache Wartung und den Austausch von Komponenten erleichtert.
1. Standardisierte Qualitätsfertigung: Als professioneller chinesischer Hersteller und Lieferant von PV-Sammelkästen hält sich Junray Electrical an strenge Industriestandards und verwendet zuverlässige Kernkomponenten, um einen langfristigen, stabilen Betrieb zu gewährleisten.
2. Mehrdimensionale Anpassung: Gehäusestruktur, Konfiguration, Anzeigefunktionen und Kommunikationsparameter können an spezifische Projektanforderungen angepasst werden; Dies ermöglicht eine präzise Anpassung an die individuellen Installations- und Betriebs- und Wartungsanforderungen verschiedener PV-Projekte, ohne die Kernsicherheitsleistung zu beeinträchtigen.
1. Große bodenmontierte PV-Kraftwerke: Erfüllt die Anforderungen an die Stromkombination und den Stromschutz in zentralisierten PV-Arrays mit hoher Kapazität.
2. Kommerzielle und industrielle verteilte PV: Geeignet für PV-Systeme auf Fabrikdächern und Gewerbegebäuden.
3. PV-Projekte in anspruchsvollen Umgebungen: Geeignet für den Betrieb in rauen Außenumgebungen, einschließlich bergigem Gelände, Wüsten und Küstengebieten mit starkem Salznebel.
| Artikel | Spezifikation |
|---|---|
| Stromkreisnummer | 4 / 6 / 8 / 12 / 16 / 24 Schaltkreise, anpassbar |
| Ausgangsleistungsschalter | PV-spezifischer DC-Leistungsschalter mit Überlast- und Kurzschlussschutz |
| Schutzgrad | IP65 |
| Material | PC+ABS |
| Nennstrom | 32A / 63A |
Ein großes lokales Pharmaunternehmen in der Slowakei betreibt seine Produktionshallen rund um die Uhr und erfordert eine extrem hohe Zuverlässigkeit der Stromversorgung. Um den CO2-Neutralitätszielen der EU gerecht zu werden und die hohen industriellen Stromkosten zu senken, beschloss das Unternehmen, verteilte PV-Systeme auf den Dächern von drei Produktionsanlagen zu installieren.
Details zur Konfiguration des PV-Sammelkastens
Modell: JY-PV-16-Kanal Intelligent DC 1000V
Eingang pro Einheit: 16 PV-Modulstränge (20 A pro Strang)
Ausgangsschutzschalter: 125A DC-Schutzschalter (PV-spezifisch)
Blitzschutzklasse: Typ II 40 kA DC-Überspannungsschutz
Überwachungsfunktionen: 16-kanalige unabhängige Stromerfassung + Sammelschienenspannung + Gehäuseinnentemperatur
Projektergebnisse
Jährliche Stromerzeugung: ca. 950.000 kWh (deckt 35 % des Produktionsstrombedarfs des Werks)
Return on Investment (ROI): Vollständige Erholung der Investitionen wird in 6,2 Jahren erwartet
Betriebsdaten: Stand Mai 2026, 100 % Verfügbarkeit des Generatoranschlusskastens bei fehlerfreiem Betrieb
CO2-Reduktion: Jährliche CO₂-Emissionen um ca. 670 Tonnen reduziert
Gemäß der verbindlichen PV-Richtlinie Singapurs müssen Industriegebäude mit einer Dachfläche von 800 m² oder mehr PV-Anlagen installieren. Bei diesem Projekt handelte es sich um die Baustelle eines großen Gewerbekomplexes; Die temporäre Stromversorgung während des Baus wurde zusammen mit der permanenten PV-Anlage des Gebäudes geplant, wobei der Bauansatz „zuerst temporär, später dauerhaft“ angewendet wurde.
Details zur Konfiguration des PV-Sammelkastens
Modell: PV-12-Circuit-Standardtyp (DC 1000 V)
Umweltanpassungsfähigkeit: Betriebstemperatur -25 °C bis +85 °C; Luftfeuchtigkeit 95 % (nicht kondensierend)
Installation: Mehrzweck-Wand- oder Mastmontage; Geeignet für die vorübergehende Installation vor Ort
Sicherheitsmerkmale: Stromkreisanzeige, Türverriegelung und Mechanismus zur Vermeidung von Fehlbedienungen
Projektergebnisse
Baustromversorgung: Deckt 100 % des Strombedarfs für die Büro- und Wohnbereiche auf der Baustelle
Kosteneinsparungen: Im Vergleich zu Dieselgeneratoren werden etwa 12.000 SGD an monatlichen Stromkosten eingespart
Umzug und Wiederverwendung: Nach Abschluss von Phase 1 wurden 32 Anschlusskästen erfolgreich zur weiteren Nutzung an den Standort der Phase 2 verlagert
Green Building-Zertifizierung: Hat dazu beigetragen, dass das Projekt die BCA Green Mark Platinum-Zertifizierung erhielt
